EME902 - Refrigeração e Ar Condicionado.

EXERCÍCIOS PROPOSTOS - III

1º PROBLEMA: Um compressor de frigorífico tem as seguintes características:

Fluido refrigerante R-12
Número de cilindros 3
Diâmetro dos cilindros 160 mm
Curso 110 mm
Rotação 750 rpm
Temperatura de vaporização + 5 ºC
Temperatura de condensação + 40 ºC
Potência frigorífica 149000 kcal/h (nas condições acima)
Potência absorvida (eixo) 55 Hp (nas condições acima)

Obs.: Considerar o refrigerante na saída do condensador nas condições de líquido saturado.
Considerar um superaquecimento útil de 8 ºC

Determinar:
 A temperatura e pressão do fluido na saída do compressor;
 A indicação esquemática do ciclo no diagrama P-h e T-s;
 O rendimento global do compressor;
 O rendimento volumétrico real do compressor;
 O calor a ser retirado no condensador;
 A vazão de água que deve circular pelo condensador, sabendo-se que a temperatura na
entrada é de 25 ºC e na saída e 33 ºC;
 A superfície de transmissão de calor do condensador, admitindo um coeficiente global de
transmissão de calor de a 1000 kcal/h.m2.oC;
 A eficiência térmica do ciclo;
 Supor que haja um sub-resfriamento de 8 ºC no fluido frigorífico na saída do condensador
e que todas as outras condições se mantenham constante. Refaça os cálculos e efetue
uma discussão dos resultados encontrados.


2º PROBLEMA: Num ciclo frigorífico convencional, que usa R-22 como refrigerante, a
temperatura do fluido em evaporação é de -20 oC. O fluido deixa o evaporador como vapor
saturado a -20 oC e entra no compressor. A pressão no condensador é de 14,2 bar (abs). O
líquido deixa o condensador e entra na válvula de expansão a uma temperatura de 33 ºC.

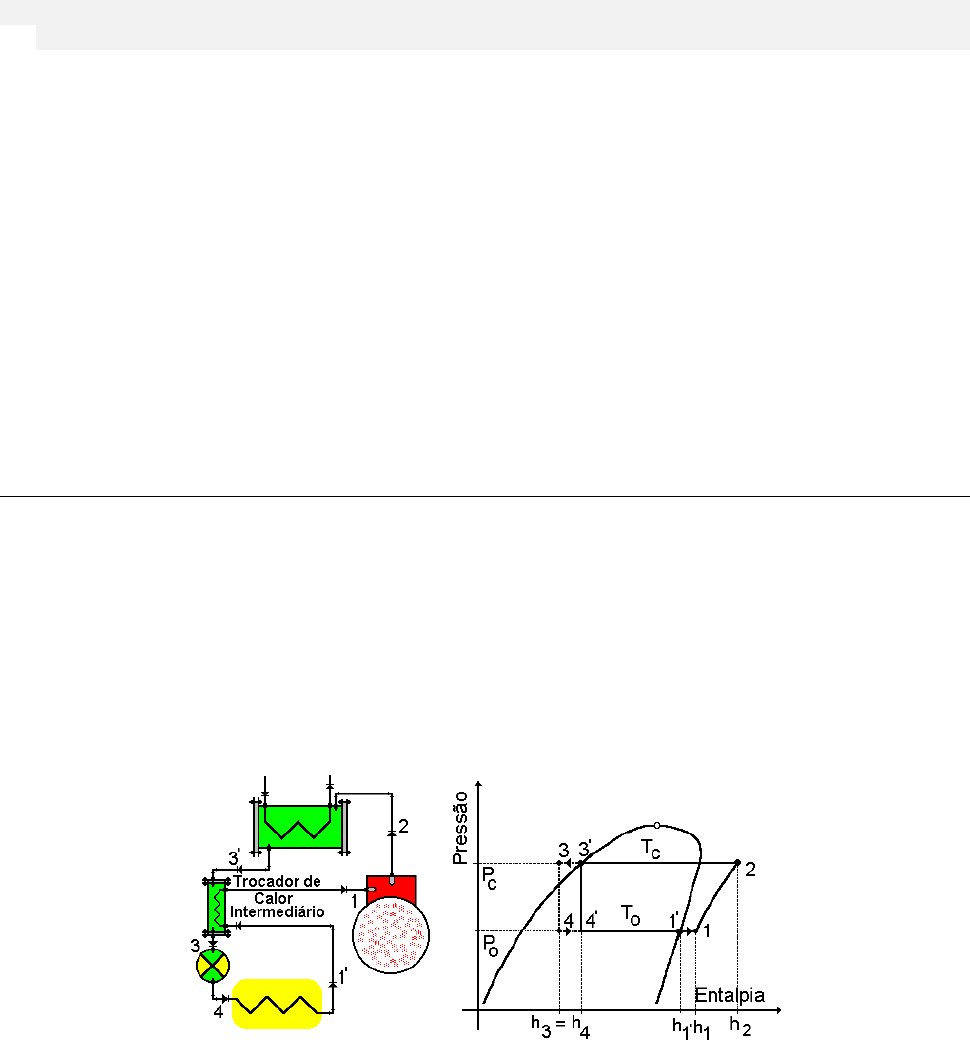

Propõe-se modificar o ciclo acima descrito para o indicado na figura abaixo. Neste caso, é
fornecido um trocador de calor adicional em que o fluido frio que deixa o evaporador resfria o
líquido que entra na válvula de expansão.

Determinar a eficiência do ciclo convencional e a eficiência do ciclo modificado.


EME902 - Refrigeração e Ar Condicionado.
3o PROBLEMA: Uma instalação frigorífica empregando R-134a como fluido refrigerante tem
potência frigorífica de 86000 kcal/h, operando com temperatura de condensação de 40 ºC e
vaporização de -10 ºC. O sistema utiliza válvula de expansão termostática que mantém um
superaquecimento de 10 ºC na saída do evaporador. A válvula recebe fluido frigorífico a
temperatura 35 ºC

Pede-se:
 A potência do motor elétrico para acionar este compressor nas condições acima (admitir
rendimentos);
 A cilindrada do compressor sabendo-se que o seu rendimento volumétrico nas condições
acima é de 72,5%;
 A vazão de água e a superfície de troca de calor de condensador, nas condições acima, e
sabendo-se que a temperatura de entrada da água é de 29 ºC e a de saída é de 34 ºC;
 A quantidade de calor a ser retirada no condensador quando a temperatura de vaporização
é de 0 ºC, e considerando a mesma temperatura de condensação, superaquecimento e
sub-resfriamento da instalação mencionada acima. O rendimento volumétrico nestas
condições é 80%.

Dados: Coeficiente total de transmissão de calor do condensador: U = 1000 kcal/m2.h.ºC
 Rotação do compressor: 750 rpm

4º PROBLEMA: Um compressor frigorífico tem as seguintes características:

Temperatura de vaporização +5oC
Temperatura de condensação +40oC
Fluido refrigerante R-12
Número de cilindros 3
Diâmetro dos cilindros 160 mm
Curso 110 mm
Simples efeito
Rotação 750 rpm
Calor retirado no evaporador nestas condições 149000 kcal/h
Potência absorvida (eixo) nestas condições 55HP

Obs: Considerar o fluido na entrada da válvula nas condições de líquido saturado.
 Válvula de expansão termostática que mantém um superaquecimento de 10 ºC
 Adotar e justificar os dados que julgar necessário

Determinar:
 O rendimento global e volumétrico deste compressor;
 A superfície de transmissão do condensador, sabendo-se que o coeficiente total de
transmissão de calor é 800 kcal/h.m2.ºC
 O calor que é retirado no evaporador, utilizando-se este compressor, quando a
temperatura de vaporização for de -10oC e a de condensação permanecer a mesma.


5º PROBLEMA: Uma instalação frigorífica utilizada pra resfriar 10.000 l/h de água da temperatura
de 15 ºC para 6 ºC utiliza R-22 com fluído de trabalho. Adotar e justificar todos os dados
necessários (temperatura de vaporização, temperatura de condensação, superaquecimento e sub-
resfriamento) e admitir 20% da carga de resfriamento da água como perda. Determinar:

 Potência teórica e no eixo do compressor (rendimento global igual a 70%);
 Sendo o condensador refrigerado a água com temperatura de entrada de 25 ºC e vazão de
8000 l/h, qual a temperatura de saída da água do mesmo. Analisar o valor obtido.

EME902 - Refrigeração e Ar Condicionado.
6º PROBLEMA: Considere os itens e dados abaixo.
1. Verificar se o compressor cujas características estão dadas abaixo tem condições de resfriar
continuamente 70 m3/h de água da temperatura de +12 ºC a +7,5 ºC. Indicar as soluções que
deverão ser tomadas, com relação a este compressor, para executar o resfriamento, caso o
mesmo seja grande ou pequeno demais para o sistema proposto.
2. Determinar a superfície de transmissão de calor de um evaporador destinado ao sistema
proposto, sabendo-se que o coeficiente total de transmissão de calor é de 500 kcal/h.m2.ºC.
3. Determinar a potência do motor elétrico de acionamento do compressor destinado ao sistema
de resfriamento proposto.

Dados: Fluido frigorífico = R-134a
 Diâmetro do cilindro = 160 mm
 Curso do pistão = 110 mm
 Número de cilindros = 6
 Faixa de rotação permissível = 750 a 1000 rpm

Obs: Adotar e justificar todos os dados adicionais que se fizerem necessários.


7º PROBLEMA: Considere os itens e dados abaixo.
1. Especificar, isto é, definir o fabricante e o modelo de um compressor do tipo aberto, um motor
de acionamento, um condensador, quatro evaporadores, quatro válvulas de expansão e uma
torre de resfriamento para um sistema frigorífico trabalhando com R-22, carga térmica de
25000 Kcal/h e destinado a uma câmara de resfriamento de carne de carneiro. Para o motor
elétrico de acionamento do compressor, indicar somente a potência.
2. Analisar com dados numéricos, na especificação, os equipamentos selecionados, quando a
temperatura de vaporização for de +4 ºC. Dizer se os mesmos podem funcionar nestas
condições, quais as eventuais modificações de tipos de equipamentos devem ser feitas para
atender esta condição.

8º PROBLEMA: Indique todos os dados (inclusive numéricos) necessários para se especificar um
condensador para o sistema frigorífico de um balcão de bar que deverá funcionar com
temperatura de vaporização de +5 ºC e cuja carga térmica é de 6000 Kcal/h. Justifique.

9º PROBLEMA: Faça um esquema de um sistema para se resfriar 30.000 ℓ/h de água da
temperatura de 36 ºC a 29 ºC, para ser instalado em Itajubá. Indique todos os dados numéricos
possíveis para especificar os equipamentos do sistema. Justifique.

10º PROBLEMA: Especifique um modelo de compressor (ou compressores), ou indique todos os
dados para especificação, para um sistema de resfriamento de 1500 m3/h de óleo mineral da
temperatura de 28 ºC para a temperatura de 15 ºC. Calcule a(s) potência(s) do(s) motor(es) de
acionamento.

11º PROBLEMA: Especifique uma válvula de expansão termostática para uma câmara de
resfriamento de carne de porco, cuja temperatura de vaporização é de -10 ºC e o calor a ser
trocado no evaporador, nestas condições, é de 100.000 kcal/h. Sabe-se que o início de
resfriamento se dá com temperatura de vaporização de 0oC e a perda de carga em todo o circuito,
no final de resfriamento é de 0,45 kgf/cm2. No início de funcionamento esta perda é de 0,65
kgf/cm2. A temperatura de condensação é de 40 oC. A instalação trabalha com R-22.

Obs.: A válvula deve satisfazer todas as condiçõesda dinâmica de resfriamento.


12º PROBLEMA: Cite todos os equipamentos, considerando os mais econômicos, necessários
para se resfriar 100.000 ℓ/h de água da temperatura de 35 a 28 ºC, num local onde a temperatura
de bulbo úmido do ar é de 25oC. Faça um fluxograma do sistema e especifique os equipamentos.
EME902 - Refrigeração e Ar Condicionado.
13º PROBLEMA: Determine quantos quilos de gelo podem ser produzidos, em Itajubá, utilizando
um compressor semi-hermético que tem uma potência frigorífica de 86000 Btu/h na temperatura
de vaporização de 0 ºC e de condensação de 32,5 ºC. O compressor tem um deslocamento
volumétrico de 38,6 m3/h, e deverá ter condensador refrigerado a ar e operar com R-22.

14º PROBLEMA: Indicar todos os dados (ou definir o fabricante e modelo a partir de catálogo)
para selecionar uma válvula a ser utilizada no sistema frigorífico de uma câmara de conservação
de carne congelada e outra para um túnel de congelamento de carne. Os sistemas têm
temperatura de condensação de 32 ºC e capacidade de 5 e 50TR, respectivamente.

15º PROBLEMA: O compressor hermético 06 LA – 018 CARRIER de fabricação norte americana,
trabalhando com R-22 têm potência frigorífica de 50 TR, quando a temperatura de vaporização é
de 8,5 ºC , a temperatura de condensação é de 53 ºC, o superaquecimento é de 8 ºC e o
subresfriamento é de 0 ºC. Nestas mesmas condições esse compressor consome uma potência
no eixo de 55,4 kW, funcionando a 1.750 rpm.

Dados do compressor: número do cilindro = 8
 Diâmetro dos cilindros = 3¼ in
 Curso = 2¾ in
 Simples efeito

Pede-se:
1. Quantos litros por hora de água podem ser resfriados de 15oC a 5oC utilizando este
compressor?
2. A especificação de uma torre de resfriamento, ou os dados numéricos, tipo, etc., para
especificá-la, sendo a mesma destinada a um sistema frigorífico usando este compressor.

Obs: Adotar e justificar todos os dados adicionais que se fizerem necessários.

16º PROBLEMA: Certo compressor frigorífico semi-hermético tem os seguintes dados físicos:

Número de cilindros = 8
 Diâmetro dos cilindros = 3¼ in
 Curso = 2¾ in
 Simples efeito
Rotação = 1750 rpm

Operando com temperatura de condensação de 48 ºC, temperatura de vaporização de 6 ºC e
fluido frigorífico R-22, este compressor tem uma capacidade frigorífica de 50,2 TR e consome 50,3
kW. Se mudarmos o fluido frigorífico deste compressor para R-502, pergunta-se:
 Quantos quilos por hora de salmoura de cloreto de cálcio podem ser resfriados de -5 ºC a
–10 ºC? (calor específico médio da salmoura 0,68 Kcal/Kg.ºC).
 Qual nova potência do motor elétrico para acionar este compressor?
 Qual a quantidade de calor trocado no condensador quando o compressor estiver
operando com R-22 nas condições acima, e quando estiver operando com R-502 no
resfriamento de salmoura.

Obs: Justifique todos os dados e hipóteses adotados.

17º PROBLEMA: Certo compressor, cujos dados físicos estão indicados abaixo, tem potência
frigorífica de 25,6 TR com temperatura de vaporização de -12 ºC, temperatura de condensação de
40 ºC, superaquecimento de 10 ºC e subresfriamento de 5 ºC, operando com R-22 e consome
uma potência de 32,5 kW.
Deseja-se resfriar certa vazão de água da temperatura de 12 a 7 ºC, utilizando este compressor
operando com R-502 e uma válvula de expansão termostática que mantém o mesmo
superaquecimento de 6 ºC. Nestas condições pergunta-se:
EME902 - Refrigeração e Ar Condicionado.
 Qual a potência frigorífica disponível para o resfriamento da água?
 Qual a potência do motor de acionamento?
 Qual a vazão de água necessária para resfriar o condensador sendo que esta entra no
condensador a 27 ºC e sai a 32 ºC?
 Qual a superfície de transmissão de calor do condensador sendo o coeficiente total da
transmissão de calor deste de 1000 Kcal/m2.h.ºC?

Obs: Adotar e justificar todos os dados adicionais que se fizerem necessários.

Dados do compressor: Diâmetro = 79,4 mm
 Curso = 69,8 mm
 Rotação = 1759 rpm
 Número de cilindros = 8
 Simples efeito

18º PROBLEMA: Uma instalação frigorífica empregando R-134a como fluido refrigerante tem
potência frigorífica de 86000 kcal/h, operando com temperatura de condensação e 40 ºC e
vaporização de -10 ºC. O sistema utiliza válvula de expansão termostática que mantém um
superaquecimento de 10 ºC na saída do evaporador. A válvula recebe fluido frigorífico a
temperatura de 35 ºC.

 A potência do motor elétrico para acionar este compressor nas condições acima (admitir
rendimentos);
 A cilindrada do compressor sabendo-se que o seu rendimento volumétrico nas condições
acima é de 67,5%
 A vazão de água e a superfície necessária do condensador nas condições acima,
sabendo-se que a temperatura de entrada da água é de 29 ºC e a de saída 38 ºC.
 A quantidade de calor a ser retirada no condensador quando a temperatura de vaporização
é de 0 ºC, considerando a mesma temperatura de condensação, mesmo
superaquecimento e sub-resfriamento na instalação mencionada acima. O rendimento
volumétrico nestas condições é 80%.

Dados: Coeficiente global de transmissão de calor do condensador de 1000 kcal/h.m2.ºC
 Rotação do compressor = 750 rpm

19º PROBLEMA: Escolher de um fabricante um compressor para refrigerar 20 m3/h de água de
+20 a +5oC. Sabe-se que as perdas de calor para o resfriamento são de 10 %, o fluído frigorífico
de trabalho é o R-22. A água disponível para o condensador esta a 30 ºC. Se mudarmos o fluido
para R134a, quantos m3/h poderíamos resfriar com o mesmo compressor, nas mesmas
condições. O que se poderia fazer, não considerando o custo, para se aumentar a vazão de água
gelada.

Obs: Adotar e justificar todos os dados adicionais que se fizerem necessários.

20º PROBLEMA: Em que condições (temperatura de vaporização, condensação,
superaquecimento e subresfriamento) o compressor com as características abaixo retira 350.000
kcal/h:

Dados do compressor:
 Diâmetro do cilindro = 100 mm Curso = 110 mm
 Rotação = 750 rpm Simples efeito
 Número de cilindros = 12

Sabe-se que:
 A temperatura de entrada na válvula é de 30 ºC;
 A pressão absoluta no condensador é de 9,77 k/cm2;
EME902 - Refrigeração e Ar Condicionado.
 A temperatura de descarga do compressor após compressão é de 70 ºC
 O rendimento volumétrico é de aproximadamente 70%;
 O fluido frigorífico é o R-12;
 60.000 l/h de água entra no condensador a 30 ºC e saem a 37 ºC.


21º PROBLEMA: Determine quantos quilos de gelo a 0oC por hora, podem ser produzidos, em
Itajubá, utilizando um compressor hermético que tem capacidade para retirar 50 TR e necessita
uma potência no eixo de 55,4 KW quando opera nas seguintes condições:
 Temperatura de condensação = 50 ºF;
 Temperatura de vaporização = -10 ºC;
 Superaquecimento = 8 ºC;
 Sub-resfriamento = 0 ºC;
 Fluido frigorífico de trabalho R134a;
 Rotação = 1.750 rpm.

Dados do compressor:
 Número de cilindros = 8;
 Diâmetro dos cilindros = 3¼”
 Curso = 2¾”
 Simples efeito

22º PROBLEMA: Determine o calor trocado em um condensador resfriado à água que opera com
o compressor indicado no problema 21, sabendo-se que a água entra no condensador a 27 ºC

Obs: Adote e justifique os dados que forem necessários.


23º PROBLEMA: Determine a superfície de troca de calor do condensador referido no problema
22, sabendo-se que a vazão de água disponível é de 10 m3/h e o coeficiente global de
transmissão de calor é de 800 kcal/h.m2.oC.

Obs: Adote e justifique os dados que forem necessários.


24º PROBLEMA: Determinar a superfície de transmissão de calor de um evaporador, destinada
ao sistema proposto npo problema 21, sabendo-se que o coeficiente total de transmissão de calor
do evaporador é de 500 Kcal/h.m2.oC.

Obs: Adote e justifique os dados que forem necessários.

25º PROBLEMA: Calcular a carga térmica de uma câmara para restaurante onde são
armazenados diferentesprodutos (câmara miscelânea), com as dimensões de 2x3 m e pé direito
de 3 m. A câmara não conterá superfície de vidro.

26º PROBLEMA: Um compressor, que trabalha com amônia, tem 5% de fração de espaço nocivo
e uma taxa de deslocamento de 80 l/s, operando com temperatura de condensação de 40oC.
Admitindo a eficiência volumétrica de espaço nocivo, determine a vazão de refrigerante para as
temperaturas de evaporação de -10 ºC e 10 ºC.

Obs: Adote e justifique os dados que forem necessários.

27º PROBLEMA: Um catálogo mostra uma capacidade de refrigeração de 115 kW para um
compressor hermético de quatro cilindros, rotação de 29 rps e operando com refrigerante 22, nas
temperaturas de evaporação e condensação de -4oC e 40 oC, respectivamente. Nesse ponto de
EME902 - Refrigeração e Ar Condicionado.
operação o motor elétrico, cuja eficiência é de 90%, exige 14,5 kW. O diâmetro do cilindro é de 87
mm e o deslocamento do êmbolo é de 70 mm entre pontos mortos. Os dados de desempenho são
baseados em 8 ºC de subresfriamento do líquido que deixa o condensador. Determine:
 A eficiência volumétrica efetiva e
 A eficiência isentrópica de compressão.

28º PROBLEMA: Um condicionador de ar de automóvel, trabalhando com refrigerante R134,
apresenta um bloqueio total do ar do condensador, de modo que a pressão de condensação se
eleva até que a eficiência volumétrica caia até zero. Extrapole a curva de eficiência volumétrica da
figura abaixo e estime a máxima pressão de descarga, admitindo que a temperatura de
evaporação é de 8 ºC.



29º PROBLEMA: Uma válvula de expansão termostática com equalização externa foi
especificada para trabalhar em um sistema que usa R-12. As condições de operação desse
sistema são TC = 40 ºC e TO = 0 ºC e o superaquecimento útil nesta situação é de 2 ºC. Qual será
o superaquecimento mínimo possível se for trocado o fluido da instalação para R-22 (admita que
isto seja possível).

30º PROBLEMA: Qual potência frigorífica do compressor Mycon F8WA, quando for utilizado para
fabricação de gelo à temperatura de -10 ºC, com rotação de 1000 rpm e refrigerante R404a.
Considera os dados da tabela abaixo.
