Circuitos Lógicos Sequenciais

Prévia do material em texto

Você acertou 3 de 5 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão
Contadores são circuitos digitais amplamente
utilizados para a manipulação de dados e são
construídos a partir da ligação de flip-flops em

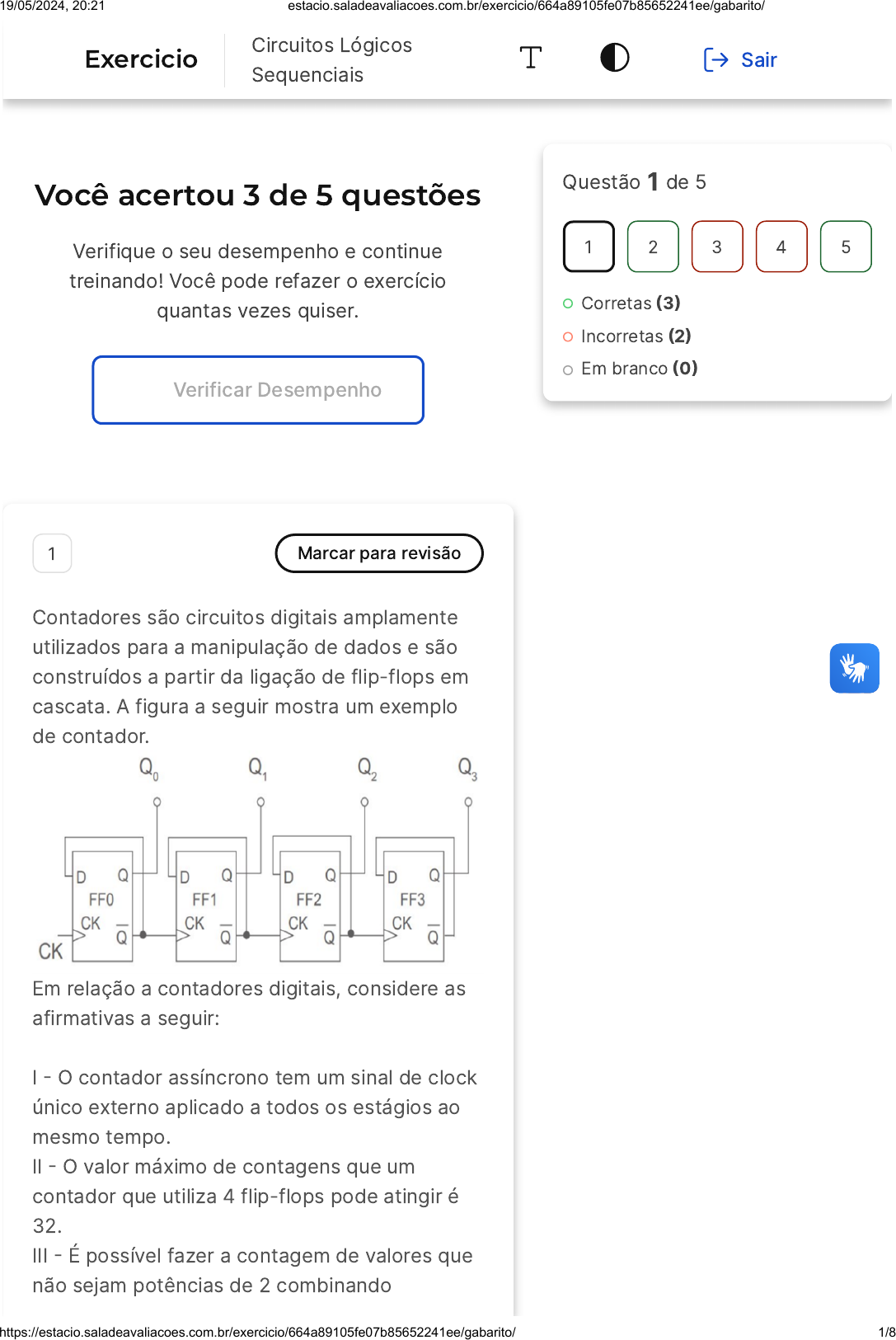

cascata. A figura a seguir mostra um exemplo
de contador.
Em relação a contadores digitais, considere as
afirmativas a seguir:
I � O contador assíncrono tem um sinal de clock
único externo aplicado a todos os estágios ao
mesmo tempo.
II � O valor máximo de contagens que um
contador que utiliza 4 flip-flops pode atingir é
32.
III � É possível fazer a contagem de valores que
não sejam potências de 2 combinando
Questão 1 de 5
Corretas �3�
Incorretas �2�
Em branco �0�
1 2 3 4 5
Exercicio
Circuitos Lógicos
Sequenciais
Sair
19/05/2024, 20:21 estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/ 1/8
A
B
C
D
E
contadores comuns com portas lógicas
conhecidas.
É(são) correta(s) APENAS a(s) afirmativa(s):
I
II
III
I e II
II e III
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Resposta correta: III
2 Marcar para revisão
Considerando que os flip-flops da figura
comecem zerados, o número de estados que se
repetem indefinidamente é:
19/05/2024, 20:21 estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/ 2/8
A
B
C
D
E
3
4
5
6
8
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Veja que o controlador possui 3 ligações.
Essas três ligações correspondem aos 3
estados que se repetem indefinidamente.
19/05/2024, 20:21 estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/ 3/8
A
B
C
D
E
3 Marcar para revisão
Assinale a alternativa correta:
O multivibrador monoestável tem um
estado estável, no qual pode
permanecer indefinidamente.
Os flip-flops são multivibradores
monoestáveis.
O multivibrador astável pode ser
utilizado para guardar informação.
Os multivibradores biestáveis se
dividem em regatilháveis e não
regatilháveis.
Os multivibradores biestáveis são
muito utilizados para gerar sinais de
relógio (clock).
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra A. O
multivibrador monoestável, como o próprio
nome sugere, possui apenas um estado
estável. Isso significa que ele pode
permanecer indefinidamente nesse estado
até que um sinal externo o force a mudar
para um estado instável. Após um período
de tempo determinado, ele retorna
automaticamente ao seu estado estável. As
19/05/2024, 20:21 estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/ 4/8
A
B
C
D
E
demais alternativas contêm afirmações
incorretas ou incompletas sobre os
diferentes tipos de multivibradores.
4 Marcar para revisão
A figura a seguir ilustra um contador síncrono
de três bits. Inicialmente, o nível lógico das três
saídas o circuito, bits A, B e C, são iguais a zero.
Após aplicação e três pulsos e clock, o sinal
presente nas saídas do contador na sequência
ABC, será:
101
010
100
110
111
19/05/2024, 20:21 estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/ 5/8
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 101
5 Marcar para revisão
Para as Olimpíadas de 2016 foi encomendado o
projeto do circuito de controle de um placar
eletrônico para os jogos de basquete. Tal
circuito é apresentado no esquema a seguir,
onde o contador de 8 bits armazena o número
de pontos de uma determinada equipe. O
contador inicia a partida zerado e é
incrementado a cada pulso de clock �CLK�,
sempre que estiver com a entrada de enable
�ENB� ativa.
O circuito lógico combinacional responsável por
produzir os sinais D e D dos flip-flops recebe
como entrada uma palavra binária de dois bits
�X X ), que representa o número de pontos da
cesta que deve ser computado no placar.
1 0
1 0
19/05/2024, 20:21 estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/ 6/8
A
B
C
D
E
Assim, se X X � 10, por exemplo, o contador
deverá ser incrementado duas vezes. Dessa
forma, o circuito anterior deverá operar de
acordo com o diagrama de estados
apresentado a seguir, em que o número dentro
de cada círculo representa o estado Q Q dos
flip-flops.
De acordo com o diagrama de estados anterior,
a expressão lógica booleana que deve ser
empregada para produzir o sinal de controle D
é:
1 0
1 0
1
Q1
¯̄¯̄̄ ¯̄
Q0 +
¯̄¯̄̄ ¯̄
Q0X0
¯̄¯̄̄ ¯̄
Q1Q0 +
¯̄¯̄̄ ¯̄
Q0X0
¯̄¯̄̄ ¯̄
Q1
¯̄¯̄̄ ¯̄
Q0X1 + Q1Q0
¯̄¯̄̄ ¯̄
Q1
¯̄¯̄̄ ¯̄
Q0 + Q1X1
¯̄¯̄¯̄¯
X0
Q1
¯̄¯̄̄ ¯̄
Q0X0 +
¯̄¯̄̄ ¯̄
Q0X1
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
19/05/2024, 20:21 estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a89105fe07b85652241ee/gabarito/ 7/8
Resposta correta:
¯̄¯̄̄ ¯̄
