PUC MINAS
Disciplina: BANCO DE DADOS

LISTA 2 – MODELO ENTIDADE RELACIONAMENTO

 Forneça o diagrama entidade relacionamento DER para os cenários descritos abaixo. Represente as
entidades, os relacionamentos e suas cardinalidades, bem como os atributos chave de cada entidade.

1. Uma cia de seguros de automóveis que tem um conjunto de clientes (tendo nome, CPF, endereço e
telefone(s)), cada um deles proprietário de um ou mais carros (fabricante, modelo, ano, placa, estado).
Cada carro está associado a nenhum ou vários registros de acidentes (data, número do BO). Um acidente
pode envolver não apenas um, mas vários carros. Identifique os atributos chaves de todas as entidades do
modelo e as cardinalidades dos relacionamentos.

2. Numa empresa os funcionários são descritos por um nome, número do CPF, salário, endereço
(logradouro, número, bairro, cidade), data de nascimento e sexo. Tanto o número do CPF possui valor
exclusivo para cada funcionário. Os funcionários pertencem a departamentos da empresa. Cada
departamento possui um nome, um número, uma localização e uma sigla que o identifica. Esta sigla é
exclusiva de cada departamento. Cada departamento é supervisionado por um funcionário da empresa. É
necessário saber a data de início da supervisão, para que a cada dois anos haja substituições. Os
departamentos possuem projetos associados. Cada projeto é identificado por um nome, um código e um
número de funcionários alocados. O código do projeto é exclusivo para cada um deles. Os funcionários da
empresa trabalham em projetos, e o número de horas dedicadas a um determinado projeto deve ser
armazenado no BD.

3. Em uma CLÍNICA MÉDICA trabalham profissionais médicos e existem pacientes internados. Cada
médico possui um código de cadastro no CRM, um nome e recebe um salário na clínica. Um médico pode
ter formação em diversas especialidades (ortopedia, traumatologia, etc), mas só exerce uma delas na
clínica. Para especialidades mais requisitadas, a clínica pode ter mais de um médico que a exerça. Para
todo paciente internado na clínica são cadastrados alguns dados pessoais: nome, RG, CPF, endereço,
telefone(s) (o paciente pode ter vários telefones: residencial, comercial, celular, da fazenda, etc) para
contato e data do nascimento. Um paciente tem, em um dado momento, no máximo um médico como
responsável, porém vários outros médicos podem participar do seu tratamento. Médicos podem ser
responsáveis por vários pacientes e também podem participar do tratamento de vários pacientes.
Pacientes podem estar internados em quartos individuais, que são identificados por um número e ficam
em um andar da clínica. Detalhe que se o quarto estiver desocupado em determinado momento, o seu
cadastro existe, porém sem nenhum paciente. Não há a necessidade de se armazenar quem foram os
médicos responsáveis e que participaram do tratamento de um paciente no passado.

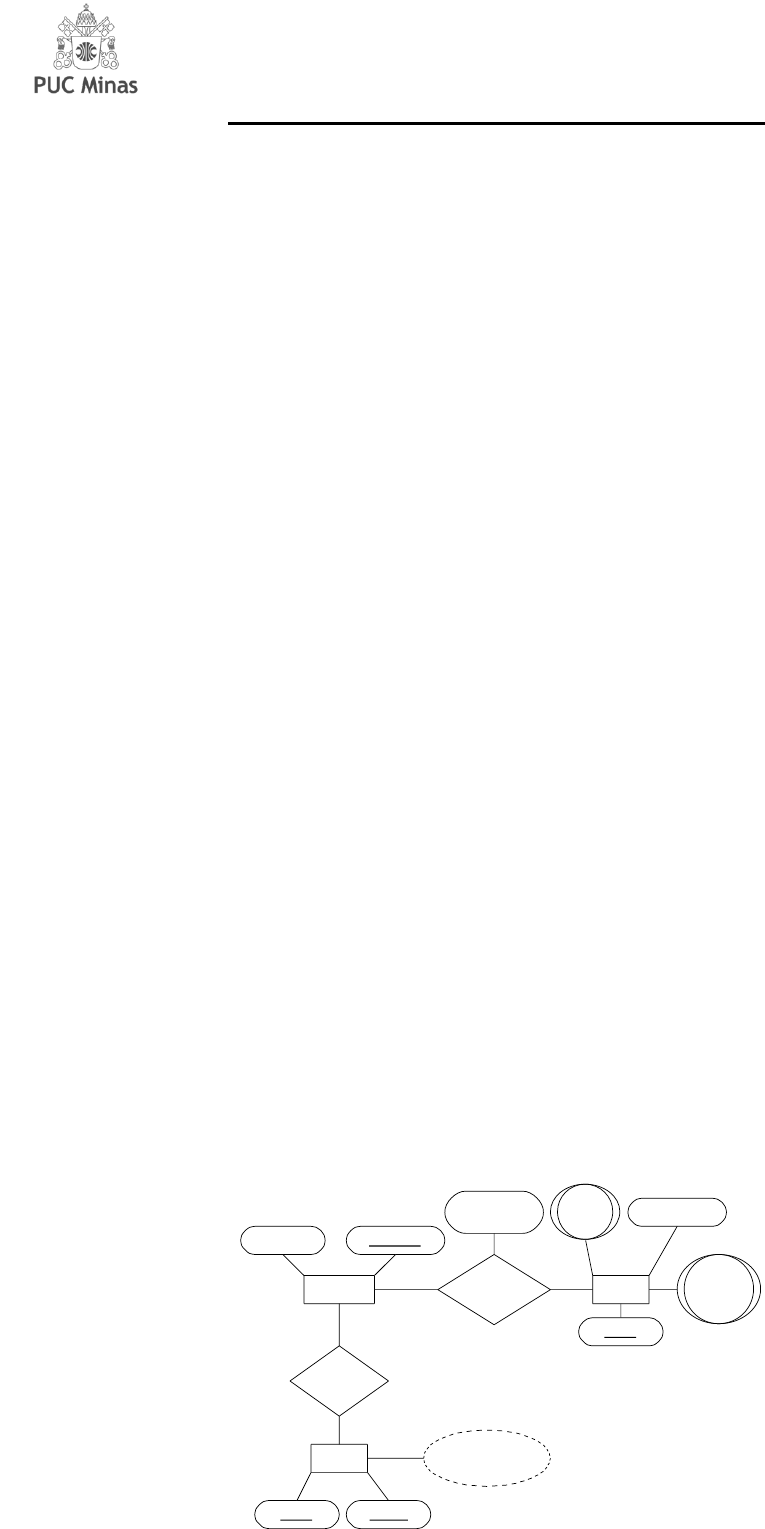

4. Considere o seguinte diagrama do MER (Modelo Entidade Relacionamento) e responda V ou F
a) Em um filme atuam vários atores ____
b) Um filme possui vários nomes ____
c) Uma cidade só possui um cinema ____
d) Um filme pode passar em vários cinemas ____
e) Um cinema tem vários filmes em cartaz ____
f) Um cinema pode ser unicamente e exclusivamente determinado pelo seu nome ____
g) Uma cidade pode ser unicamente e exclusivamente determinada pelo seu nome ____
h) Um filme é dirigido por um único diretor ____
i) O tempo em cartaz de um filme é um atributo multivalorado ____
j) Um filme pode ser unicamente determinado pelo seu nome ____
Cinema
Nome Endereço
Em cartaz
Tempo
em cartaz
N
Filme
M
Atores Duração
Diretores
Nome
Possui
N
Cidade
1
Nome Estado
Número
de cinemas
