Estudo de Caso: CONTROLE DO SEMÁFARO

Exercício Resolvido - Tabela, Mapa K, Circuito
Fonte: Fabiana Paixão - https://www.youtube.com/watch?v=HjhvQNyvC60
A partir da sua interpretação, e entendimento do problema de eletrônica digital; construir a TABELA
VERDADE (lembrando que a tabela verdade coloca-se todas as combinações possíveis das entradas); tirar
as EQUAÇÕES DO CIRCUITO através do mapa k e desenhar o CIRCUITO LÓGICO.
Problema:
No cruzamento das ruas A, B e C existe um sinal de pedestre. A qual possui um botão D para
permitir o fechamento dos sinais SA (rua A), SB (rua B) e SC (rua C), possibilitando a passagem
com segurança dos alunos de uma escola localizada neste cruzamento. Em cada rua, existe um
sensor que acusa a presença de carros (A, B e C). Quando não há o acionamento de D, estes
sensores fazem sinal abrir para uma das três ruas, segundo as regras:
• Os carros que vêm pela rua A têm prioridade em relação aos que vêm pela rua B.
• Os carros que vêm pela rua B têm prioridade em relação aos que vêm pela rua C.
• Os carros que vêm pela rua C têm prioridade em relação aos que vêm pela rua A.
• Se vierem carros em todas as ruas ou se não vier em nenhuma, o sinal SA é o que abre.
Utilize a seguinte convenção:
§ D (MSB): acionado – 1 / não acionado – 0;
§ C, B, A (LSB): presença de carro = 1 / ausência de carro = 0;
§ SA/SB/SC: sinal; aberto = 0 /sinal fechado = 1




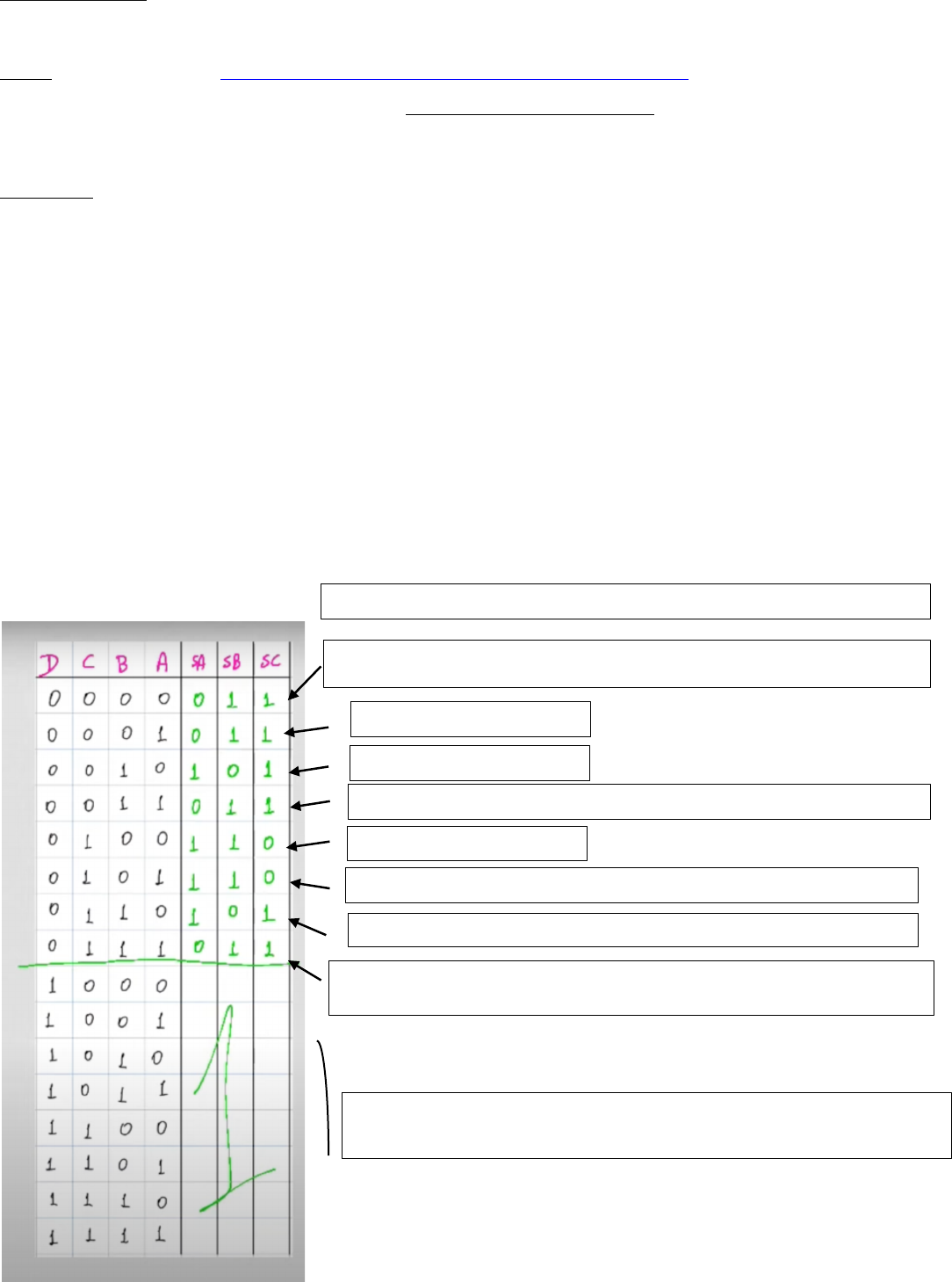

Quando D não está acionado, terremos as regras de prioridades CBA:

Veja a última regra: "Se vierem carros em todas as ruas ou se não vier em nenhuma,
o sinal SA é o que abre
Veja a última regra: "Se vierem carros em todas as ruas ou se não vier em nenhuma,
o sinal SA é o que abre
Só o A aberto, é o A que abre
Só o B aberto, é o B que abre
Só o C aberto, é o C que abre
Segundo as prioridades; vindo carro de B e A, , A tem prioridade: é o A que abre
Segundo as prioridades; vindo carro de C e A, , C tem prioridade: é o C que abre
Segundo as prioridades; vindo carro de C e B, B tem prioridade: é o B que abre
Quando D está acionado, terremos o fechamento dos sinais SA (rua A), SB
(rua B) e SC (rua C)

 2

A partir da tabela-verdade, montamos o Mapa K para cada uma das saídas e tiramos as EQUAÇÕES
DO CIRCUITO






Por fim, a partir das equações dos circuitos, desenhamos o CIRCUITO LÓGICO.


Fazer os agrupamentos em Grupos de 1s –
Mintermos – lógica dos 1s, "soma do produto"
Note também, o que é um fica sem barrar, e
o que é zero fica barrado

Fazer os agrupamentos em Grupos de Os –
Maxtermos– lógica dos Os, "produto da soma "
Note também, o que é zero fica sem barrar, e o
que é um fica barrado
