PROVA PRESENCIAL - 1º CHAMADA - PRINCÍPIOS DE ELETRICIDADE E MAGNETISMO
Questão 1

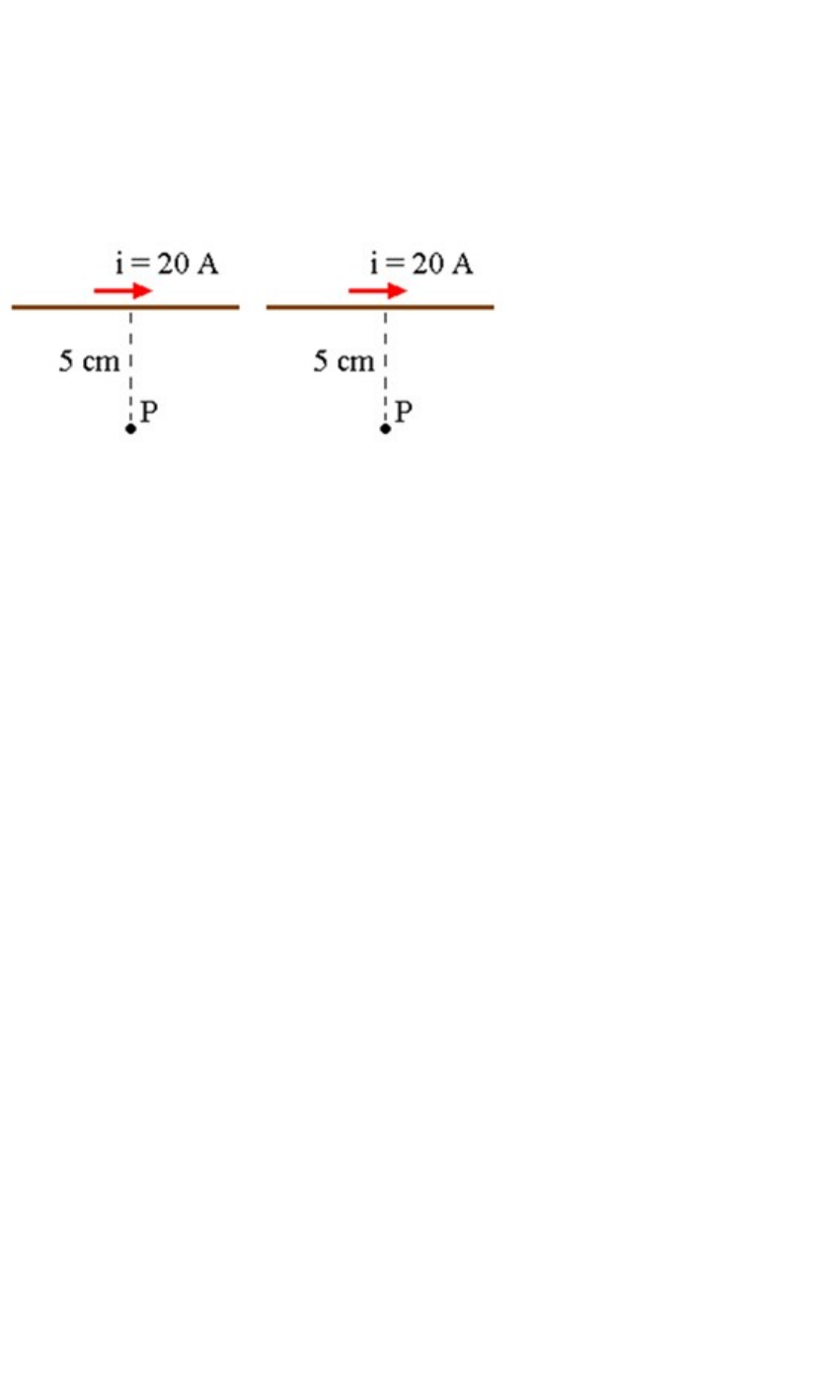

Para a figura abaixo, determine o valor do vetor indução magnética B situado no ponto P e marque a alternativa correta. Adote μ = 4π.10-7 T.m/A, para a permeabilidade magnética.
A) B = 5 . 10-5 T
B) B = 4 . 10-5 T
C) B = 4 . 10-7 T
D) B = 8 . 10-5 T
E) B = 8 . 10-7 T
Questão 2
Dois resistores, R1 = 15Ω e R2 = 30Ω, são associados em paralelo. À associação é aplicada uma ddp de 80V. Qual será a intensidade da corrente na associação?
A) 8A
B) 12A
C) 4A
D) 2,4A
E) 6A
Questão 3
Um indutor é um componente capaz de armazenar energia magnética e sua indutância é dada por L = u0.N2.A/d, onde u0 = 4.pi.10-7 T.m/A.
Considere um indutor cilíndrico com 2000 espiras, comprimento de 6 cm e indutância de 10 mH.
Assinale a alternativa que indica o diâmetro da seção transversal desse indutor.
A) 10,26 mm.
B) 1,00 mm.
C) 12,33 mm.
D) 2,03 mm
E) 6,16 mm.
Questão 4
Uma carga positiva de 200 C move-se numa circunferência de raio R = 0,5 m com uma velocidade escalar v = 3 m/s. Qual a intensidade da corrente média em um ponto da circunferência?
A) 50 A
B) 151 A
C) 21 A
D) 200 A
E) 191 A
Questão 5
O transformador é um equipamento elétrico utilizado para adequação de níveis de tensão e corrente elétrica, sendo muito utilizado nos sistemas de geração, transmissão e distribuição de energia elétrica.
Sobre o transformador, considere as afirmações a seguir.
I – É possível afirmar que em um transformador ideal, a tensão do primário dividida pelo número de espiras do secundário é igual a tensão do secundário dividida pelo número de espiras do primário.
II – Em um transformador, a energia elétrica contida em uma corrente elétrica é transmitida por meio de campos magnéticos de um solenoide para outro.
III - Em um transformador ideal, a potência elétrica é transmitida integralmente de um solenoide para o outro, de modo que tensão e a corrente podem variar, mas o seu produto não.
IV – O transformador funciona somente em tensão alternada.
Assinale a alternativa que indica quais afirmativas são corretas.
A) Somente II e III.
B) Somente II, III e IV.
C) I, II, III e IV.
D) Somente I, II e III.
E) Somente I e IV.
Questão 6
Foi montado um circuito com 4 resistores alimentados por uma tensão de 24V, como mostra o circuito abaixo. Não se conhece o valor de R3, então se mediu a tensão sobre R3 e foi obtido o valor de 9,6V.
Assinale a alternativa que apresenta o valor da resistência de R3.
A) 10 Ohms.
B) 20 Ohms.
C) 40 Ohms.
D) 50 Ohms.
E) 30 Ohms.
Questão 7
Um resistor de resistência R, ao ser submetido a uma ddp U, passa a ser percorrido por uma corrente i. O valor da corrente elétrica, se a ddp for o dobro do valor inicial e a resistência for substituída por outra de valor 3R, é:
A) 2i/3
B) i/6
C) 6i
D) 5i
E) 3i/2
Questão 8
Sabe-se que no ponto P da figura existe um campo magnético na direção da reta RS e apontando de R para S. Quando um próton passa por este ponto com velocidade v mostrada na figura, atua sobre ele uma força, devida a esse campo magnético:
A) Perpendicular ao plano da figura e "penetrando" nele.
B) Na mesma direção e sentido da velocidade.
C) Na direção da velocidade, mas em sentido contrário a ela.
D) Na mesma direção e sentido do campo magnético.
E) Na direção do campo magnético, mas em sentido contrário a ele.
Questão 9
O cobre é o metal mais comumente usado na indústria eletroeletrônica. Um exame em sua estrutura atômica, revela por que ele tem uma aplicação muito ampla. Com 29 elétrons que orbitam em torno do núcleo, o 29º elétron encontra-se sozinho na 4ª camada da eletrosfera, com tendência a ser facilmente doado a outro átomo. (Fonte: BOYLESTAD, R. Introdução a Análise de Circuitos, 2012, p.25). Cargas opostas são atraídas umas para as outras, mas quanto mais distantes elas estiverem, menor será a força de atração. Na realidade, a força de atração entre o núcleo do átomo e 29º elétron do cobre pode ser determinada:
A) pela Lei de Atração, que demonstra a força de repulsão entre duas cargas Q1 e Q2 sendo inversamente proporcional a soma de suas cargas pela distância entre o ponto x1 e x2, no domínio da função.
B) pela Lei de Condução, pois devido o cobre ser um metal a atração entre Q1 e Q2 será diretamente relacionado ao produto de suas cargas pela distância a qual estas se encontram em relação ao núcleo do átomo.
C) pela Lei de Coulomb, que demonstra a força entre duas cargas Q1 e Q2 sendo diretamente proporcional ao produto de suas cargas e inversamente proporcional ao quadrado da distância entre elas.
D) pela Lei de Repulsão, onde as cargas elétricas Q1 e Q2 são propriedades intrínsecas da matéria que se manifesta exponencialmente na forma de um campo eletromagnético, quando as cargas elétricas estão próximas.
E) pela Diferença de Potencial, dada pela diferença da distância entre Q1 e Q2 inversamente proporcional ao produto do campo elétrico presente entre as cargas positivas e negativas do átomo.
Questão 10
Quando um fio elétrico circular é submetido a uma corrente elétrica, aparece em seu interior um campo magnético dado por B = (u0.I)/(2.R)., onde, u0 = 4.pi.10-7 T.m/A.
No centro de uma espira com diâmetro de 50 mm é medido um campo magnético de 0,2 mT.
Assinale a alternativa que indica o valor da corrente elétrica que passa pela espira e gera tal campo magnético.
A) 15,91 mA.
B) 7,86 A.
C) 5,12 A.
D) 15,91 A.
E) 369 mA.
Questão 11
Analise as afirmativas abaixo:
I. Uma carga elétrica submetida a um campo magnético sofre sempre a ação de uma força magnética.
II. Uma carga elétrica submetida a um campo elétrico sofre sempre a ação de uma força elétrica.
III. A força magnética que atua sobre uma carga elétrica em movimento dentro de um campo magnético é sempre perpendicular à velocidade da carga.
Assinale a alternativa correta:
A) Todas estão corretas.
B) Somente II está correta.
C) II e III estão corretas.
D) Somente I está correta.
E) Somente III está correta.
Questão 12
O divisor de tensão é um circuito elétrico básico, muito utilizado em circuitos eletrônicos. Assim, considere o circuito apresentado na figura.
Assinale a alternativa que corresponde ao valor aproximado da tensão V sobre o resistor R2, conforme a polaridade indicada na figura.
A) 4 V.
B) 10 V.
C) 8 V.
D) 2 V.
E) 6 V.
