Atividade 3 (A3)_ Sistemas Digitais

Thiago Ramos

em 29/05/2024

Questões resolvidas

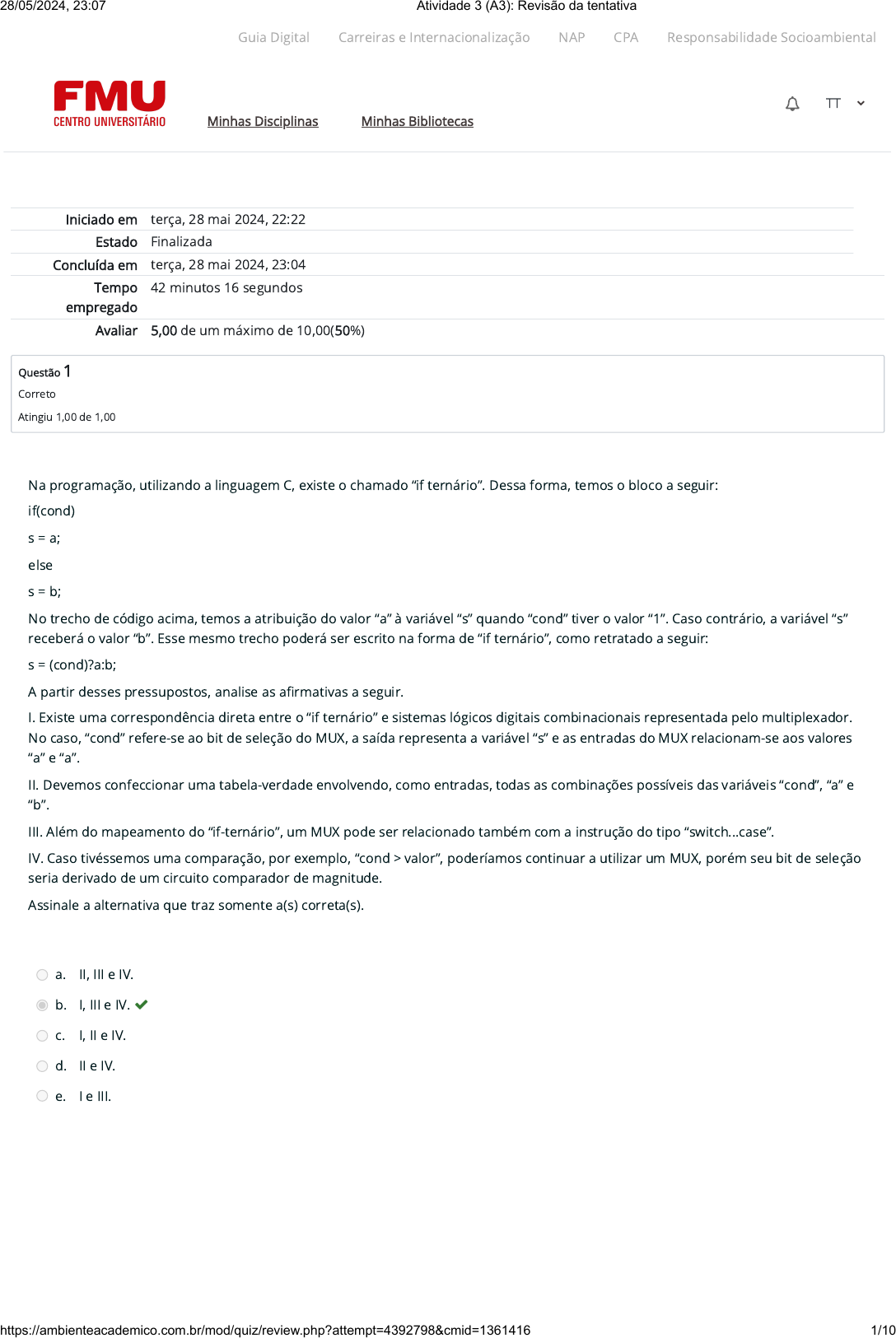

Na programação, utilizando a linguagem C, existe o chamado “if ternário”. Dessa forma, temos o bloco a seguir:
if(cond)
s = a;
else
s = b;
No trecho de código acima, temos a atribuição do valor “a” à variável “s” quando “cond” tiver o valor “1”. Caso contrário, a variável “s” receberá o valor “b”. Esse mesmo trecho poderá ser escrito na forma de “if ternário”, como retratado a seguir:
s = (cond)?a:b;
A partir desses pressupostos, analise as afirmativas a seguir.
I. Existe uma correspondência direta entre o “if ternário” e sistemas lógicos digitais combinacionais representada pelo multiplexador. No caso, “cond” refere-se ao bit de seleção do MUX, a saída representa a variável “s” e as entradas do MUX relacionam-se aos valores “a” e “a”.
II. Devemos confeccionar uma tabela-verdade envolvendo, como entradas, todas as combinações possíveis das variáveis “cond”, “a” e “b”.
III. Além do mapeamento do “if-ternário”, um MUX pode ser relacionado também com a instrução do tipo “switch...case”.
IV. Caso tivéssemos uma comparação, por exemplo, “cond > valor”, poderíamos continuar a utilizar um MUX, porém seu bit de seleção seria derivado de um circuito comparador de magnitude.
Assinale a alternativa que traz somente a(s) correta(s).
I. Existe uma correspondência direta entre o “if ternário” e sistemas lógicos digitais combinacionais representada pelo multiplexador. No caso, “cond” refere-se ao bit de seleção do MUX, a saída representa a variável “s” e as entradas do MUX relacionam-se aos valores “a” e “a”.
II. Devemos confeccionar uma tabela-verdade envolvendo, como entradas, todas as combinações possíveis das variáveis “cond”, “a” e “b”.
III. Além do mapeamento do “if-ternário”, um MUX pode ser relacionado também com a instrução do tipo “switch...case”.
IV. Caso tivéssemos uma comparação, por exemplo, “cond > valor”, poderíamos continuar a utilizar um MUX, porém seu bit de seleção seria derivado de um circuito comparador de magnitude.
a. II, III e IV.
b. I, III e IV.
c. I, II e IV.
d. II e IV.
e. I e III.

Qual alternativa contém as expressões booleanas relativa às saídas “G1” e “G0”?

a. G1 = A ^ B; G0 = A ^ C.
b. G1 = A ^ B; G0 = B ^ C.
c. G1 = A + B; G0 = B + C.
d. G1 = B ^ C; G0 = A ^ B.
e. G1 = A ^ C; G0 = A ^ B.

Qual alternativa contém as expressões booleanas relativa às saídas “J1” e “J0”?

a. J1 = A ^ B; J0 = ~A.C + ~A.B + A.~B.~C.
b. J1 = A ^ B; J0 = ~A.C + ~A.B + A.B.C.
c. J1 = A ^ B; J0 = A.C + ~A.B + A.~B.~C.
d. J1 = A + B; J0 = ~A.C + ~A.B + A.~B.~C.
e. J1 = A ^ B; J0 = ~A.C + A.B + A.~B.~C.

Em diversas ocasiões, como enfeites de placas comerciais e luzes natalinas, surge a necessidade de se implementar luzes sequenciais. Um conjunto de luz sequencial consiste em um conjunto de luzes em que apenas uma será acesa em um determinado momento. Os acendimentos serão realizados na sequência, acendendo uma e apagando a outra. Assim, analise as possibilidades a seguir. I. Para se obter o efeito de luzes sequenciais podemos usar um registrador de deslocamento em anel, em que apenas um flip-flop terá o valor lógico “1”. Tal valor irá percorrer todos os flip-flops; a cada pulso de clock, o valor “1” é deslocado para o flip-flop vizinho e, quando chegar ao último, será reciclado ao primeiro flip-flop. Cada saída “Q” estará, então, ligada a uma lâmpada. II. Para se obter o efeito de luzes sequenciais, ligaríamos as lâmpadas às saídas “Q” de flip-flops do tipo “RS”. As entradas “RS” serão interconectadas em cada flip-flop. Cada flip-flop receberá, em suas entradas interconectadas “RS”, a saída “Q” do flip-flop à sua esquerda. Para a configuração inicial, deve-se garantir que apenas um flip-flop tenha armazenado o valor lógico “1”. III. Para se obter o efeito de luzes sequenciais, ligaríamos as lâmpadas às saídas “Q” de flip-flops do tipo “RS”. Cada flip-flop receberá, em sua entrada “R”, a saída complementada, e, em sua entrada “S”, a própria saída “Q” do flip-flop à sua esquerda. Para a configuração inicial, deve-se garantir que apenas um flip-flop tenha armazenado o valor lógico “1”. IV. A frequência do deslocamento das lâmpadas estará diretamente associada à frequência do sinal de clock a ser inserido nos flip-flops. Agora, assinale a alternativa que traz apenas a(s) correta(s).

a. I e IV.
b. I, III e IV.
c. IV, apenas.
d. I, II e IV.
e. II, III e IV.
