1) Segundo Albertazzi (2018), denomina-se processo de medição o conjunto de métodos e meios que são utilizados para efetuar uma medição reduzindo sua margem de erro. Identifique a seguir a alternativa que melhor representa esses fatores:
Alternativas:
· Intervalo de tolerância, exatidão e resultado-base.
· Zona de conformidade e zona de aceitação.
· Definição do mensurado, procedimento de medição, operador. CORRETO
· Calibração direta e indireta.
· Resultado-base, incerteza de medição.
Resolução comentada:

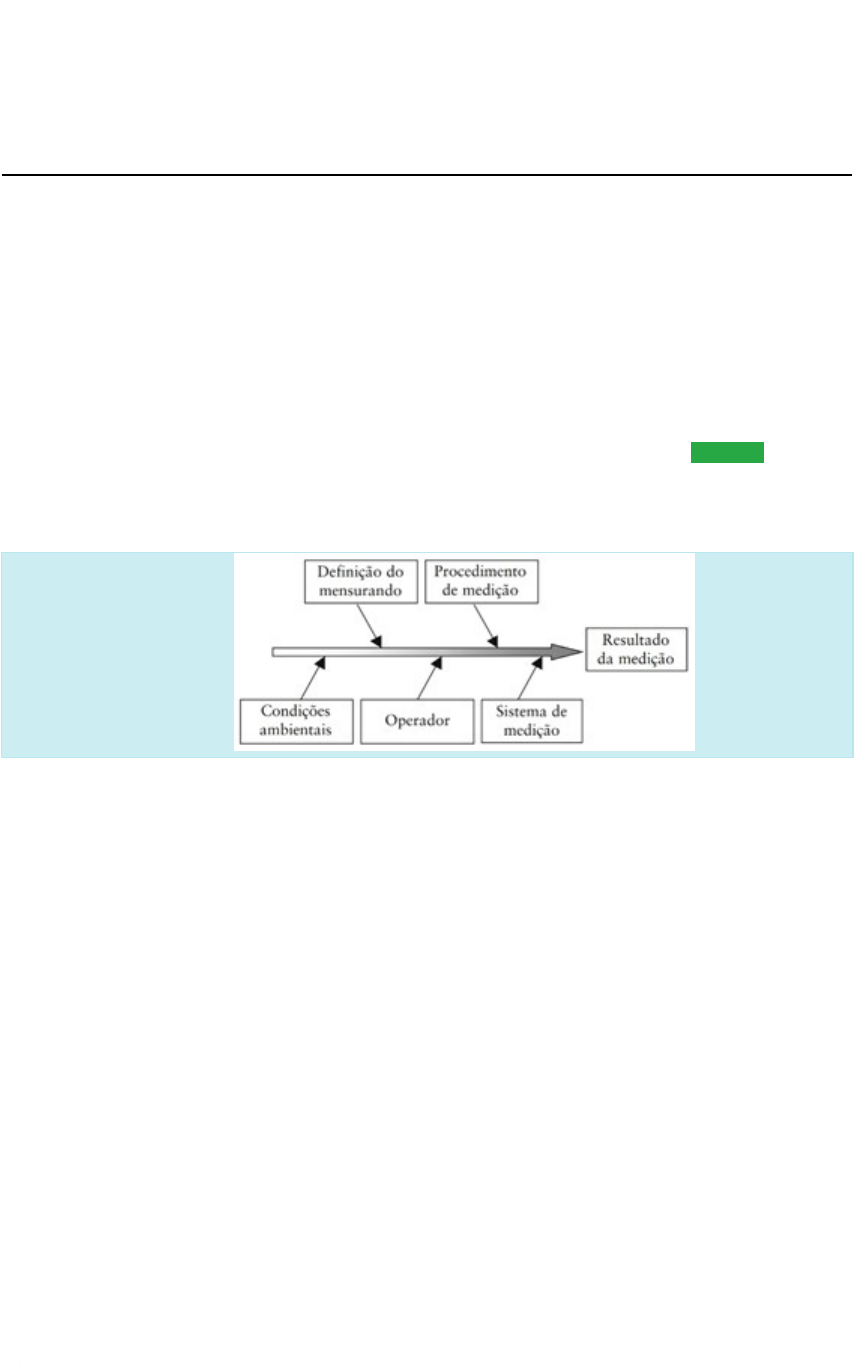

Observação do diagrama.
Código da questão: 58620
2) Os atuadores pneumáticos e hidráulicos têm como função aplicar energia mecânica sobre uma máquina, fazendo assim com que ocorra um trabalho específico de acordo com cada processo.
Analisando as afirmações a seguir, identifique quais são verdadeiras ou falsas a respeito das características dos atuadores pneumáticos e hidráulicos.
I. Sistemas hidráulicos têm como característica de seu fluido serem incompressíveis e resultarem em altas forças aplicadas em seus dispositivos.
II. Sistemas pneumáticos apresentam baixas velocidades de atuação se comparados aos sistemas hidráulicos.
III. Sistemas hidráulicos são mais vantajosos com relação aos pneumáticos quando se fala em maior controle de velocidade do dispositivo e também de seu custo relativo de instalação.
IV. Sistemas pneumáticos exigem em sua construção bons acabamentos de superfície e tolerâncias restritas nos componentes.
Alternativas:
· I, II e III são verdadeiras e IV é falsa.
· I é verdadeira e II, III e IV são falsas. CORRETO
· Todas são verdadeiras.
· I e III são verdadeiras, II e IV são falsas.
· I e II são verdadeiras, III e IV são falsas.
Resolução comentada:
I. Sistemas hidráulicos têm como característica de seu fluido serem incompressíveis e resultarem em altas forças aplicadas em seus dispositivos.
II. Sistemas pneumáticos apresentam altas velocidades de atuação se comparados aos sistemas hidráulicos.
III. Sistemas hidráulicos são mais vantajosos com relação aos pneumáticos quando se fala em maior controle de velocidade do dispositivo, mas inferiores com relação ao custo relativo de instalação.
IV. Sistemas hidráulicos exigem em sua construção bons acabamentos de superfície e tolerâncias restritas nos componentes.
Código da questão: 58633
3)
Analisando a figura abaixo, referente aos processos de usinagem, identifique exatamente de que processo se trata a ilustração.
Figura 4 - Processo de usinagem
Fonte: elaborada pela autora.
Alternativas:
· Rebaixamento.
· Furação escalonada.
· Aplainamento de revolução.
· Torneamento cônico externo. CORRETO
· Fresamento.
Resolução comentada:
Torneamento cônico - a ferramenta de corte apresenta uma trajetória retilínea e inclinada em relação ao eixo de rotação, permitindo que seja realizado o torneamento cônico externamente ou internamente.
Código da questão: 58610
4)
Dentro do desenho, temos a ____________, que será projetada por meio de um ____________ por uma _______________.
Assinale a alternativa que completa adequadamente as lacunas acima:
Alternativas:
· Cota; Plano; Projeção.
· Peça; Plano de projeção; Projeção. CORRETO
· Plano de projeção; Cota; Plano.
· Plano de projeção; Peça; Cota.
· Projeção; Plano; Peça.
Resolução comentada:
A peça é o que será representado, a representação da peça é a projeção e o lado em que ela é representada pelo plano de projeção.
Código da questão: 58627
5)
Analisando a figura abaixo, referente aos movimentos no processo de usinagem, identifique o movimento de corte de acordo com os números ilustrados. Assinale a alternativa correta:
Figura 1 - Movimentos no processo de usinagem
Fonte: elaborada pela autora.
Alternativas:
· Movimentos 1 e 2.
· Movimento 2.
· Movimentos 1 e 3.
· Movimento 1. CORRETO
· Movimento 3.
Resolução comentada:
O movimento de corte é caracterizado pelo movimento ocorrido entre a peça e a ferramenta sem que o ocorra nenhum avanço.
Código da questão: 58607
6)
________ é a denominação dada a uma representação feita de um produto por meio de, no mínimo, um plano virtual. Seu objetivo é o de aumentar a clareza dos detalhes de uma peça.
Assinale a alternativa que completa corretamente a lacuna:
Alternativas:
· Corte. CORRETO
· Plano de projeção.
· Cota.
· Peça.
· Projeção.
Resolução comentada:
Por padronização, quando queremos esboçar os detalhes em uma peça, fazemos uso da projeção em corte.
Código da questão: 58622
7) O desenho tem a função de representação, o que é feito por meio de projeções. Existem muitas projeções possíveis, e devemos escolher as que melhor representam cada desenho, combinando-as. Considerando os tipos de vistas do desenho técnico, assinale o nome da vista mais indicada quando o maior número de detalhes estiver do lado direito da peça:
Alternativas:
· Planta.
· Vista lateral esquerda.
· Vista de frente.
· Vista lateral direita. CORRETO
· Elevação.
Resolução comentada:
O desenho deve conter a vista lateral direita para que os detalhes sejam vistos, essa vista deve ser combinada a mais algumas vistas para que se saiba o desenho por completo.
Código da questão: 58621
8) De acordo com Albertazzi (2008), a metrologia não nega a existência do erro de medição, mas aponta para caminhos que possibilitam conviver e delimitar a ação dos erros e ainda obter informações confiáveis.
ALBERTAZZI, A.; SOUSA, A. R. de. Fundamentos de metrologia científica e industrial. 2. ed. Barueri: Manole, 2018.
Em um processo produtivo, resistores elétricos de 1500 Ω devem ser produzidos dentro da tolerância de ±10%. Defina as características recomendadas para um ohmímetro indicado para efetuar o controle de qualidade e defina os limites de aceitação que devem ser adotados nesse controle.
Alternativas:
· Aprovar o resistor se 1380 Ω ≤ RB ≤ 1650 Ω.
· Aprovar o resistor se 1380 Ω ≤ RB ≤ 1620 Ω. CORRETO
· Rejeitar o resistor se RB < 1080 Ω ou se RB > 1880 Ω.
· Rejeitar o resistor se RB < 1350 Ω ou se RB > 1650 Ω.
· Aprovar o resistor se 1000 Ω ≤ RB ≤ 2000 Ω.
Resolução comentada:
O limite inferior de aceitação é igual ao limite inferior de especificação mais a incerteza. Da mesma forma, o limite superior de aceitação é igual ao limite superior de especificação menos a incerteza. Além disso, a incerteza do processo de medição deve estar na casa de um décimo do intervalo de tolerância.
A tolerância a ser obedecida em termos absolutos corresponde a:
T = (1500 ± 150) Ω
O intervalo de tolerância é calculado por:
IT = LSE – LIE = 1650 – 1350 = 300 Ω
É recomendável que a incerteza de medição do processo de medição a ser usado seja da ordem de um décimo do intervalo de tolerância. Portanto:
U = IT/10 = 300/10 = 30 Ω
Assim, o ohmímetro a ser usado deve permitir medir resistências e produzir um resultado com incerteza de medição não pior que 30 Ω. Uma boa alternativa é utilizar um ohmímetro cujo erro máximo seja dessa ordem, o que evitará a necessidade de efetuar cálculos adicionais para corrigir os erros sistemáticos. Para estas condições, os limites de aceitação serão:
LIA = LIE + U = 1350 + 30 = 1380 Ω
LSA = LSE - U = 1650 - 30 = 1620 Ω
A estratégia de controle deve envolver a comparação do resultado-base corrigido com esses limites e:
Aprovar o resistor se 1380 Ω ≤ RB ≤ 1620 Ω,
Rejeitar o resistor se RB < 1380 Ω ou se RB > 1620 Ω.
Código da questão: 58618
9) Segundo Groove, um sensor é um dispositivo que converte uma variável física de uma forma em outra mais útil para a aplicação em questão. Em particular, um sensor é um dispositivo que converte um estímulo físico ou uma variável de interesse (tal como temperatura, força, pressão ou deslocamento) em uma forma mais conveniente(em geral um sinal elétrico), cujo propósito é medir o estímulo.
A seguir encontre a correlação entre a descrição de determinado dispositivo de medição e seu correto nome de identificação.
I. Medição analógica da vazão de líquido, normalmente baseada na diferença de pressão entre o fluxo de duas tubulações de diâmetros diferentes.
II. Sensor binário sem contato formado por um emissor (fonte de luz) e um receptor (fotocélula) disparados pela interrupção do feixe de luz. Dois tipos comuns: tipo transmitido, no qual o objeto bloqueia o feixe de luz entre o emissor e o receptor, tipo retrorreflexivo, no qual emissor e receptor estão localizados em um dispositivo e o feixe de luz é emitido por um refletor remoto, exceto quando o objeto interrompe o feixe refletido.
III. Sensor analógico de posição formado por um resistor e um contato deslizante. A posição do contato sobre o resistor determina a resistência medida. Disponível tanto para medições lineares como para medições rotacionais (angulares).
IV. Dispositivo analógico de medição de temperatura baseado no efeito termoelétrico, no qual a junção de duas tiras de materiais distintos emite uma pequena voltagem, que é uma função da temperatura da junção. Termopares comuns incluem: tipo K, tipo J e tipo E.
Alternativas:
· Pressostato, Interruptor fotoelétrico, Interruptor bimetálico, Termopar.
· Dinamômetro, Ohmímetro, Potenciômetro, Termômetro bimetálico.
· Pressostato, Transformador diferencial linear variável, Termistor resistivo, Termômetro bimetálico.
· Sensor de vazão, Interruptor fotoelétrico, Potenciômetro, Termopar. CORRETO
· Sensor de vazão, Interruptor fotoelétrico, Termistor resistivo, Termômetro bimetálico.
Resolução comentada:
I. Sensor de vazão.
II. Interruptor fotoelétrico.
III. Potenciômetro.
IV. Termopar.
Código da questão: 58634
10) Sobre os sistemas de medição, considere as afirmações a seguir:
I – Em todas as medições realizadas existem erros de medição, incertezas.
II – O resultado de medição nunca será um número único, sempre será
uma faixa de valores.
Assinale a alternativa correta:
Alternativas:
· A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
· As asserções I e II são proposições falsas.
· As asserções I e II são proposições verdadeiras, e a II é uma justificativa da I CORRETO
· As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa da I.
· A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
Resolução comentada:
O resultado da medição é a faixa de valores dentro da qual deve estar o valor verdadeiro do mensurando.
Código da questão: 58617
