ATIVIDADE 4 - PROCESSOS DE CONFORMAÇÃO MECÂNICA

Prévia do material em texto

ATIVIDADE 4 - PROCESSOS DE CONFORMAÇÃO MECÂNICA

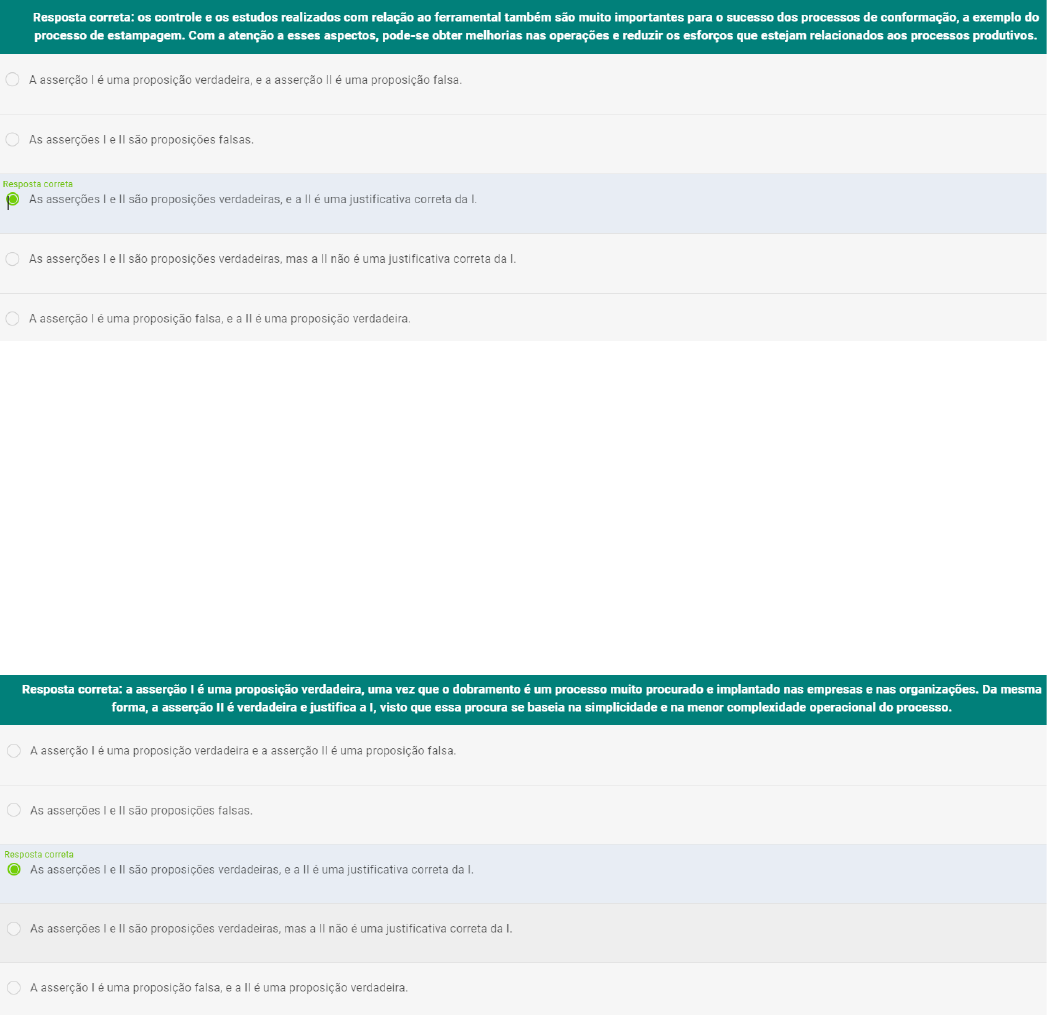

1 - Ao tratar dos aspectos envolvendo os processos de estampagem, Rodrigues e Martins (2005) explicam que também a maneira como o ferramental a ser utilizado nessas operações é criado requer atenção. Em outras palavras, a etapa de confecção dessas ferramentas deve considerar que os materiais a serem produzidos por meio da estampagem terão superfícies lisas. Além disso, o ferramental deve garantir a obtenção das tolerâncias dimensionais especificadas para as peças e para os componentes desejados.
RODRIGUES, J.; MARTINS, P. Tecnologia mecânica: tecnologia de deformação plástica - fundamentos teóricos. Lisboa: Escolar Editora, 2005.
Sabendo disso, analise as asserções a seguir e a relação proposta entre elas.
I. As condições relacionadas ao ferramental podem determinar um melhor desempenho do processo e um melhor resultado tanto em termos de eficiência operacional quanto em resultados dos produtos.
PORQUE
II. A associação dos fatores relacionados ao ferramental com a utilização de uma lubrificação abundante pode refletir diretamente na redução dos esforços de conformação e no consequente desgaste da ferramenta.
Agora, assinale a alternativa que apresenta a resposta correta.
2 - O processo de bending, conhecido também como dobramento, é configurado de forma que a matéria-prima é conformada em uma condição abaixo de sua temperatura de recristalização. Isso significa dizer que o insumo é submetido a deformações elásticas para que, desse modo, ocorra uma deformação plástica e, na sequência, ocorra a ruptura.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. A estampagem por dobramento é muito atrativa e, por isso, é bastante utilizada pelas empresas e organizações.
PORQUE
II. A base do processo de estampagem por dobramento é simples, de modo que se observa uma baixa complexidade operacional e uma simplicidade de execução.
Agora, assinale a alternativa que apresenta a resposta correta.
3 - O processo de embutimento, também conhecido como estampagem profunda, permite obter peças com a característica sólido-oca, denominadas copos. Para a obtenção desses copos, é necessário realizar a operação de conformação em uma chapa plana, conhecida como blank.
Considerando esse contexto, sobre as características do processo de embutimento, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. (  ) No embutimento, a chapa é total ou parcialmente movida para o interior da matriz.
II. (  ) O embutimento tem como principal característica a ocorrência simultânea de tensões de tração e de compressão sobre o material que está sendo conformado.
III. (  ) A estampagem profunda leva à conformação de um copo que tem uma profundidade menor que a metade de seu diâmetro.
IV. (  ) A estampagem rasa permite obter um copo cuja profundidade é maior que a metade do diâmetro da peça.
Agora, assinale a alternativa que apresenta a sequência correta.
4 - A calandragem é um processo industrial no qual as peças laminadas de metal são conformadas de modo a adquirirem formatos específicos. Esse processo é realizado em uma máquina específica, denominada calandra, que pode conter diferentes números de rolos operacionais.
A respeito do processo de calandragem e das calandras, analise os itens a seguir.
I. Calandras de três rolos.
II. Calandras de quatro rolos.
III. Calandra piramidal.
IV. Calandra horizontal.
São máquinas presentes no processo de calandragem aquelas apresentadas nas afirmativas:
5 - Com relação à melhoria de operações e de desempenho tanto operacional quanto em resultados do processo de corte por estampagem, um correto planejamento e um estudo aprofundado sobre o ferramental e as condições operacionais relacionadas a esse processo são necessários.
Assim, considerando o planejamento e a compreensão dos parâmetros de controle e do ferramental envolvido no processo de corte por estampagem, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. (  ) O ferramental deve agir de forma guiada e com precisão, permitindo que o trabalho dos punções sobre as matrizes efetivem um corte correto.
II. (  ) Em termos de ferramental, a definição de parâmetros relacionados aos seus aspectos de dureza tem menor importância no processo como um todo.
III. (  ) Para a confecção dos ferramentais atrelados ao processo de corte por estampagem, normalmente são utilizados aços microligados.
IV. (  ) A definição da força de corte é um dos fatores mais importantes para a execução do corte por meio da estampagem.
Agora, assinale a alternativa que apresenta a sequência correta.
6 - Costa (2010) aponta que o curvamento realizado em chapas e perfis é caracterizado como uma operação que produz componentes e peças nas formas cilíndricas e ovais. O autor ainda salienta que essa operação é efetivada por meio da ação de esforços de flexão provenientes de ferramentas manuais, de dispositivos ou então de máquinas.
COSTA, M. B. S. Tecnologia de caldeiraria. Duque de Caxias: Escola Técnica Atenew, 2010.
A respeito das variações do processo de dobramento, analise os itens a seguir.
I. Rebordamento.
II. Pregueamento.
III. Corrugamento.
IV. Puncionamento.
São variações do processo de dobramento o que se apresenta apenas nas afirmativas:
7 - Conforme explica Marcondes (2009, p. 27), “Atualmente, os perfis laminados estão sendo substituídos, quando necessário e possível, por elementos de chapa dobrados. A execução desses perfis em geral é feita nas dobradeiras, porém, quando os elementos são relativamente curtos ou com conformação especial, podem ser executados vantajosamente por meio de matrizes e prensas [...]”.
MARCONDES, P. V. P. Manufatura de chapas metálicas: dobramento ferramental. Revista Brasileira da Indústria de Ferramentas, Joinville, ano 5, n. 25, p. 27-32, set./out. 2009.
Assim, a respeito do ferramental utilizado no dobramento, analise os itens a seguir.
I. Dobramento cisalhante.
II. Dobramento em matriz de deslizamento.
III. Dobramento em matriz dupla.
IV. Dobramento em matriz giratória.
São ferramentais utilizados no dobramento aqueles apresentados apenas nas afirmativas:
8 - No que se refere ao processo de estampagem, Daleffe (2008, p. 20) explica ele se subdivide em diversos tipos, todos com o mesmo objetivo, que é deformar uma chapa “[...] tornando-a um produto de aplicação industrial, com dimensões precisas e formas geométricas bem definidas”. Ainda segundo o autor, as aplicações das peças obtidas por meio desse processo também são variadas, estando presentes em indústrias como a aeronáutica e a marinha.
DALEFFE, A. Estudo do processo de estampagem incremental em chapa de alumínio puro. 2008. Dissertação (Mestrado em Engenharia) - Escola de Engenharia, Universidade Federal do Rio Grande do Sul, Porto Alegre, 2008.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. A estampagem é um processo pouco utilizado e escolhido quando em comparação aos demais processos de conformação mecânica, haja vista sua complexidade.
PORQUE
II. Os resultados obtidos por meio do processo de estampagem necessitam da utilização de um ferramental específico. Além disso, é preciso ter atenção às propriedades da matéria-prima utilizada, bem como aos coeficientes de atrito.
Agora, assinale a alternativa correta.
9 - Segundo González (2000), o dobramento a frio possibilita um melhor acabamento superficial para os produtos, bem como um aumento da produtividade de peças, uma menor variação dimensional e a condição de encruamento do material, tudo isso sem a necessidade de equipamentos de aquecimento.
GONZÁLEZ, P. C. S. Técnicas não convencionais para dobramento de tubos de parede fina usando elastômero. 2000. Tese (Doutorado em Engenharia Mecânica) - Instituto Tecnológico de Aeronáutica, São José dos Campos, 2000.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. No processo a frio, o material é conformado a temperaturas abaixo dafaixa responsável pela sua recristalização.
PORQUE
II. O dobramento a frio necessita de mais energia e, consequentemente, requer equipamentos com maior potência.
Agora, assinale a alternativa que apresenta a resposta correta.
10 - A curva-limite de conformação pode ser usada para avaliar a condição de criticidade das deformações de um material durante o seu processo de conformação. São avaliados, assim, os principais valores de deformação, tanto máximos quanto mínimos, bem como são considerados os tipos de materiais, que têm diferentes comportamentos quando submetidos a uma combinação de deformações.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. A curva-limite de conformação é uma excelente ferramenta para relacionar o limite de conformação do material, determinado experimentalmente, com as deformações efetivamente observadas na indústria.
PORQUE
II. A curva-limite de conformação é utilizada com o objetivo de prevenir falhas mecânicas por meio da comparação das deformações sofridas pelo material com as curvas obtidas experimentalmente.
Agora, assinale a alternativa que apresenta a resposta correta.
