Pontifícia Universidade Católica de Minas Gerais
Instituto de Ciências Exatas e Informática
Departamento de Ciência da Computação.

Objetivos: Colocar em prática os conceitos de Gerência de Redes de Computadores,
instalando o software Zabbix.

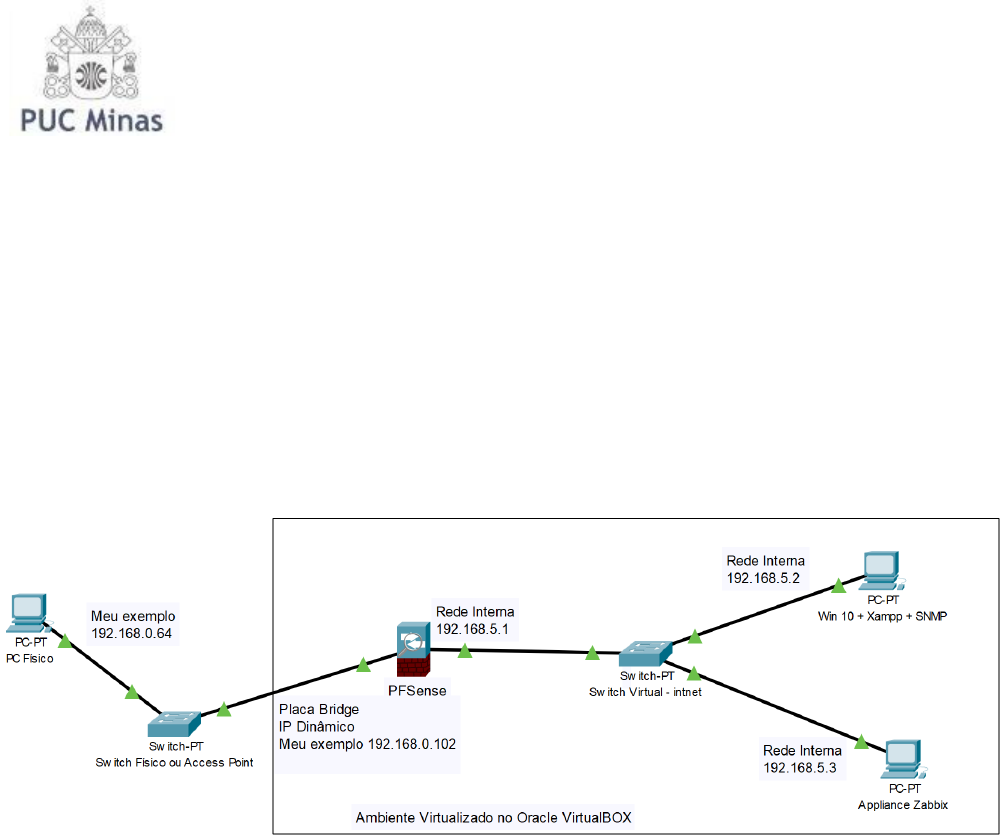

Lembrando a figura da Arquitetura do ambiente que está sendo criado no Virtual BOX, né
precisamos criar uma VM, representada na figura como Appliance Zabbix no canto inferior
direito da imagem, que vai se comunicar com o Windows 10, respectivamente com os IPs
192.168.5.3 e 192.168.5.2, veja figura abaixo.

Figura 1. Arquitetura da infraestrutura.

Importação do Zabbix Appliance.

Vamos usar uma terceira técnica de criação/importação de Máquina Virtual (VM). Nesta
técnica ao criarmos a VM apenas apontamos para a pasta onde foi descompactado o arquivo
.tar.gz disponibilizado pelo Professor.

Uma vez descompactado o arquivo zabbix_appliance-6.2.6-ovf.tar.gz, volte para o
Gerenciador do Virtual Box e no menu Arquivo, clique em Importar Appliance. Procure pelo
arquivo .ovf que foi descompactado, ficará algo parecido com a tela abaixo.


Figura 2. Importação do Appliance Zabbix.

Clique em “Próximo” e depois “Finalizar”. Em poucos segundo uma nova VM estará
criada em seu gerenciador. Antes de iniciá-la, clique em “Configurações”, “Rede” e troque o
Adaptador 1 de NAT para Rede Interna, conforme figura abaixo.


Figura 3. Configuração da placa de rede do Zabbix.

Uma vez configurado o modo da placa de rede no Virtual Box, inicialize a VM e faça o
logon com o usuário root e a senha zabbix.

Você terá que fazer a configuração do Linux para ficar na mesma faixa de ip de sua
rede interna. Antes de começar a editar o arquivo com o “vi”, descubra onde em seu teclado
está o “:” no meu teclado é no “ç”.

▪ Abra o arquivo /etc/sysconfig/network-scripts/ifcfg-eth0 com vi;
▪ Altere BOOTPROTO=dhcp para BOOTPROTO=none
▪ Adicione as seguintes linhas:
▪ IPADDR=192.168.5.3
▪ PREFIX=255.255.255.0
▪ GATEWAY=192.168.5.1
▪ DNS1=192.168.5.1
▪ Salve o arquivo com Esc :wq
▪ Rode o commando systemctl restart network

Vc já deve conseguir comunicação entre o seu Windows 10 e o Zabbix, teste com um
ping.

Instalação do Agente

Antes de utilizarmos o Zabbix deve-se configurar a estação de trabalho ou servidor
para responder a consultas SNMP.
Cada sistema operacional tem um caminho para instalar o agente. Explicarei para os
três principais que operamos. Por restrições da rede acadêmica, a gente não consegue
instalar o Agente SNMP, então a imagem do Windows 10 que entreguei para você já está
com a instalação feita!
Mas se você for curioso, veja nas seções abaixo como podemos instalar o agente
SNMP em cada um dos sistemas Operacionais mais comuns do mercado. Se você não for
curioso pode pular para a Configuração do Serviço.


Windows Server

Na sua Máquina Virtual do Windows Server vá em gerenciador de servidores, adicionar
recursos e adicione o Serviço SNMP (figura 4), assim como outros serviços que instalamos,
algumas telas aparecerão em sequência.



Figura 4. Seleção do Serviço do SNMP no Windows Server 2012.


Windows 7.

Figura 05. Tela de Seleção em Clientes Windows


Se vc optar pelo Cliente Windows 7 vá em painel de controle, programas, ativar e
desativar recursos do Windows. Marque o recurso Protocolo SNMP e clique em OK. (figura 5)

Windows 10
Ainda existe a possibilidade de você ter instanciado um Windows 10 como estação de
trabalho, neste caso a configuração é feita clicando com o botão direito no ícone do Windows,
App e recursos, Recursos Opcionais e Protocolo SNMP. (Na verdade a VM do Windows 10 já
deve estar com este recurso instalado, pois na rede de laboratórios da PUC Minas não é
possível fazer download desses recursos adicionais, a forma de instalar foi indicada caso
você queira fazer em seu computador doméstico)


Configurando o Serviço
A configuração nos três sistemas operacionais é semelhante, você deve executar o
aplicativo Serviços e procurar pelo Serviços SNMP. Em seguida proceder com a configuração
das community e dos ips de onde serão aceitos pacotes SNMP.
1. Clique na guia Segurança.
2. Em Nomes de comunidade aceitos, clique em Adicionar.
3. Para especificar como o host processa as solicitações SNMP pela comunidade selecionada,
clique no nível de permissão que deseja na caixa Direitos da comunidade.
4. Na caixa Nome da comunidade digite o nome da comunidade public e clique em Adicionar.
5. Especifique se é necessário aceitar os pacotes SNMP de um host. Para fazer isto, faça o
seguinte:
o Para aceitar as solicitações SNMP de qualquer host na rede clique em Aceitar pacotes
SNMP de qualquer host.
o Para limitar a aceitação dos pacotes SNMP, clique em Aceitar pacotes SNMP destes
hosts, em Adicionar e digite o nome do host apropriado e o endereço IP do servidor do
Zabbix.
6. Clique em Adicionar.
7. Clique em Aplicar e depois OK

Figura 6. Aba Segurança da configuração do Agente SNMP
A figura 6 mostra a configuração feita do Agente no Windows 10. Por enquanto vamos deixar o
nome da comunidade com a palavra public o que não é o recomendado, em atividades pedirei
para você fazer ajustes nessa configuração.
Configuração do Gerente Zabbix

Ótimo a parte do Cliente está configurada, agora voltamos para a configuração do
Appliance Zabbix.

Faça o acesso via navegador para o ip atribuído ao Zabbix, na sua VM do Windows
abra o navegador e digite o ip 192.168.5.3. O usuário é Admin e a senha é zabbix.

Esta configuração só vai funcionar se vc estiver usando um navegador mais novo. O
Internet Explorer padrão do Windows 7 e do Windows Server 2012 NÃO funciona.


Figura 7. Tela de Login do Zabbix


No menu lateral, selecione Configurações e dentro dele Hosts.

Figura 8. Área de Trabalho do Zabbix

Clique em Create hosts para adicionar um novo host.


Figura 9. Criando Host para ser monitorado.

Entre com as informações correspondentes ao host. Use SNMP interfaces e remova
qualquer Agent interface. Ao final do preenchimento pressione ADD. A porta deve ser a
161!!!!! No exemplo a seguir estou dando carga de uma comunicação que será feita
com um agente do Windows 10.
 No campo Templates, clique no “Select” escolha Templates Operation Systems e
depois em Windows SNMP.




Figura 10. Configuração de novo Host



As templates já aparecerão associadas ao host criado.


Figura 11. Host com os devidos templates.

A escolha do Template vai depender do tipo de dispositivo Agente que você está
monitorando.
No menu lateral, vá em Monitoring, Hosts onde você já poderá diretamente selecionar a
opção Graphs.


Figura 12. Selecionando Gráficos nos hosts de Monitoramento.

Você já deve conseguir ver os gráficos


Figura 13. Gráficos com consumo de Memória e CPU da VM Windows.



Atividades extras.

1. Siga todo o roteiro proposto.
2. Configure o Agente SNMP no Windows 10 com as strings Community igual ao SEU-
NOME. Dê um print nesta configuração.
3. Faça a alteração da palavra Community no hos criado no Zabbix. Dê um print nesta
informação
4. Dê um print no gráfico de consumo da estação Windows.
5. Tente criar um novo host de monitoramento, mas agora do PFSense. Dica, veja que no
menu de configuração do PFSense tem um item chamado Services, SNMP.
