Lista de Exercícios 02 – Motores CC – 1º bimestre
Máquinas Elétricas e Acionamentos I – Curso de Engenharia Elétrica
Prof. Ricardo Luiz Araújo, 10/04/2017

Página 1 de 5

1) Explique detalhadamente o funcionamento de um motor de corrente contínua
com imã permanente.

2) Para que servem as escovas em um motor de corrente contínua?

3) De que material são feitas as escovas? Quais são as principais características das
mesmas?

4) Quais são as principais perdas de energia em um motor de corrente contínua?

5) Quais são os principais componentes presentes no rotor de um motor de corrente
contínua?

6) Explique o que é força contra eletromotriz.

7) O que é o conjugado de um motor?

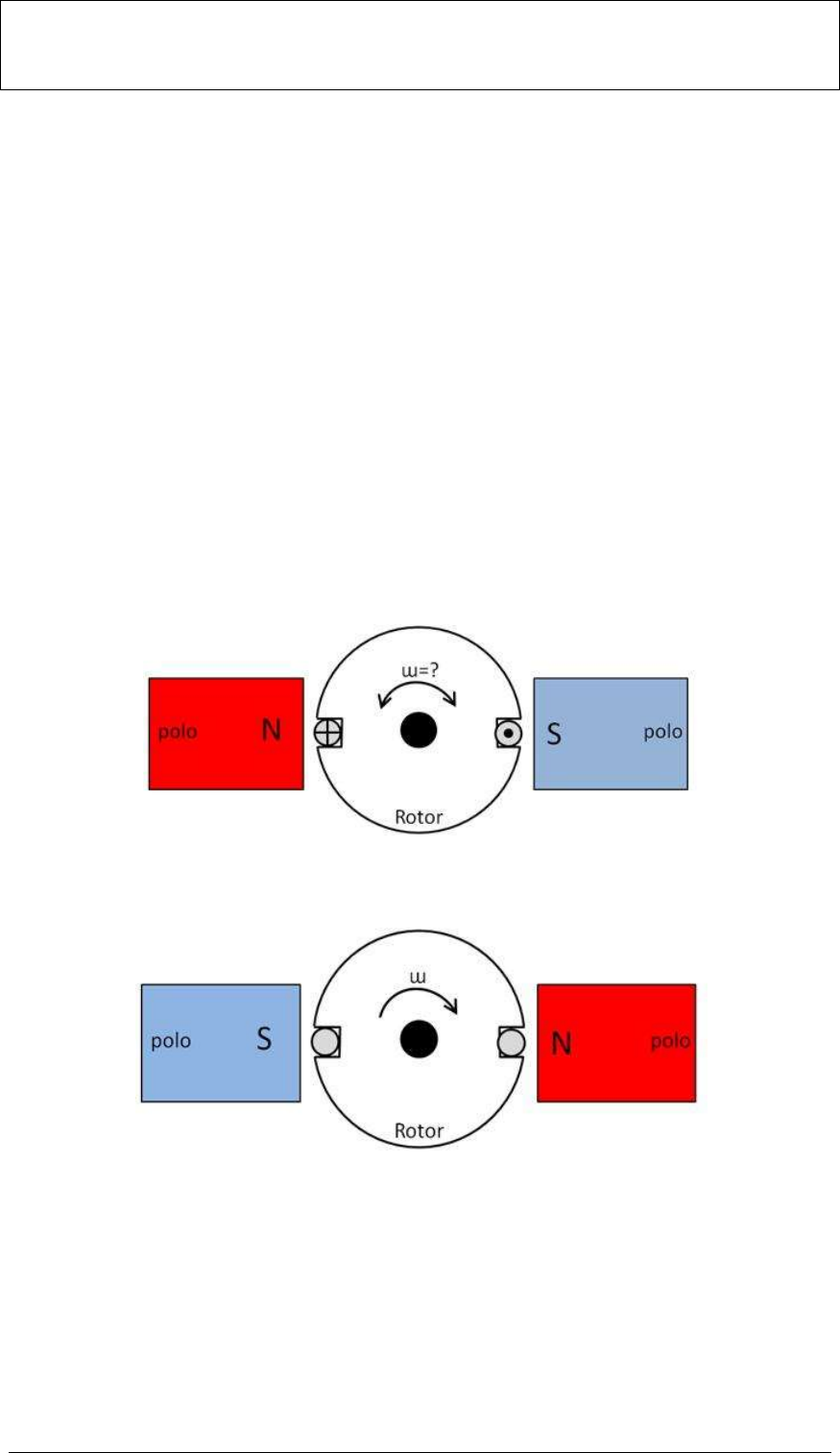

8) Qual será o sentido de rotação do motor abaixo?


9) Como deve ser a corrente na armadura da máquina abaixo para que a mesma gire
no sentido horário?


10) Um motor CC alimentado em 220 V drena uma corrente de 52 A da fonte. Calcule
o torque mecânico da máquina sabendo que mesma possui um rendimento de
76% e opera em 140 RPM.

11) Um motor CC de imãs permanentes possui um fluxo por polo de 143 mWb,
rotação de 300 RPM e resistência de armadura de 0,19 . Calcule a força contra
Lista de Exercícios 02 – Motores CC – 1º bimestre
Máquinas Elétricas e Acionamentos I – Curso de Engenharia Elétrica
Prof. Ricardo Luiz Araújo, 10/04/2017

Página 2 de 5

eletromotriz e o conjugado quando a máquina é alimentada em 125 Vcc Considere
a constante de máquina como sendo de 72,7.

12) Calcule a tensão de alimentação de um motor em derivação que possui uma força
contra eletromotriz de 180 V, Ra=0,13 , Rf= 98  e corrente de alimentação de
94 A. Adicionalmente calcule o conjugado da máquina sabendo a mesma possui
um rendimento de 85 %.

13) Um motor série possui constante de máquina de 76,5, fluxo por polo de 57,2 mWb
e uma rotação nominal de 30 A. Calcule o conjugado e a força contra eletromotriz
da máquina.

14) Um motor composto (série paralelo) possui rotação de 500 RPM, resistência de
armadura de 0,3 , resistência de campo série de 0,22  e resistência de campo
paralelo de 105 . Tal motor opera em 120 Vcc e tem rendimento de 82 %. Com
base nestas informações.

a) Elabore o circuito equivalente do motor;
b) Calcule a corrente de armadura e a corrente de campo paralelo;
c) Calcule a corrente de alimentação da máquina;
d) Calcule a potência elétrica do motor;
e) Calcule a potência mecânica disponível no eixo;
f) Calcule o torque desenvolvido.
