OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link





























CARDENO DE ATIVIDADE PRÁTICA
ELETRICIDADE APLICADA
 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link



RESUMO

O que se apresenta, neste material é uma série de experiência práticas que
visam enriquecer o conteúdo teórico administrado nos cursos voltados às áreas que
operam com eletricidade. As experiências e diagramas foram confeccionados de
maneira que estudantes possam tirar o máximo de aproveito de estrutura dos
laboratórios para fins didáticos, além é claro, de contribuir para aprendizagem
significativa. Dentre todas as tarefas sugeridas, há um apanhado de diagramas e
esquemas que abordam desde a mais simples maneira de ligar e manipular os circuitos
elétricos que até esquemas mais elaborados. A sequência na qual as tarefas são
apresentadas obedece a uma ordem que visa oportunizar um gradual aumento das
habilidades técnicas, e acima de tudo ao raciocínio lógico relacionado ao uso de
eletricidade, de forma a permitir que o usuário da bancada possa desenvolver novos
projetos a partir daqueles que já utilizou ou até mesmo construir novas formas de utilizar
o que aqui foi tratado.
















 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link


INTRODUÇÃO

É com grande satisfação que a Escola Técnica Profissionalizante SOPHIE LINK
preparou este material para você!
Todo o conteúdo que você está recebendo foi construído de maneira a
oportunizar a aprendizado prático e permitir a observação dos efeitos criados pelos
fenômenos eletromagnéticos ou puramente elétricos que ocorrem isoladamente ou
devido a um conjunto de acionamentos capazes de promover um objetivo maior.
Dentro de instante você vai acessar a série de experimentos que poderão ser
realizados por você e que permitirão a observação das possibilidades que se mostram
a você a partir da introdução teórica tratada pelo professor. As montagens práticas
possíveis de serem efetuadas compreendem desde a mais simples montagens
especificas e mais elaborados.

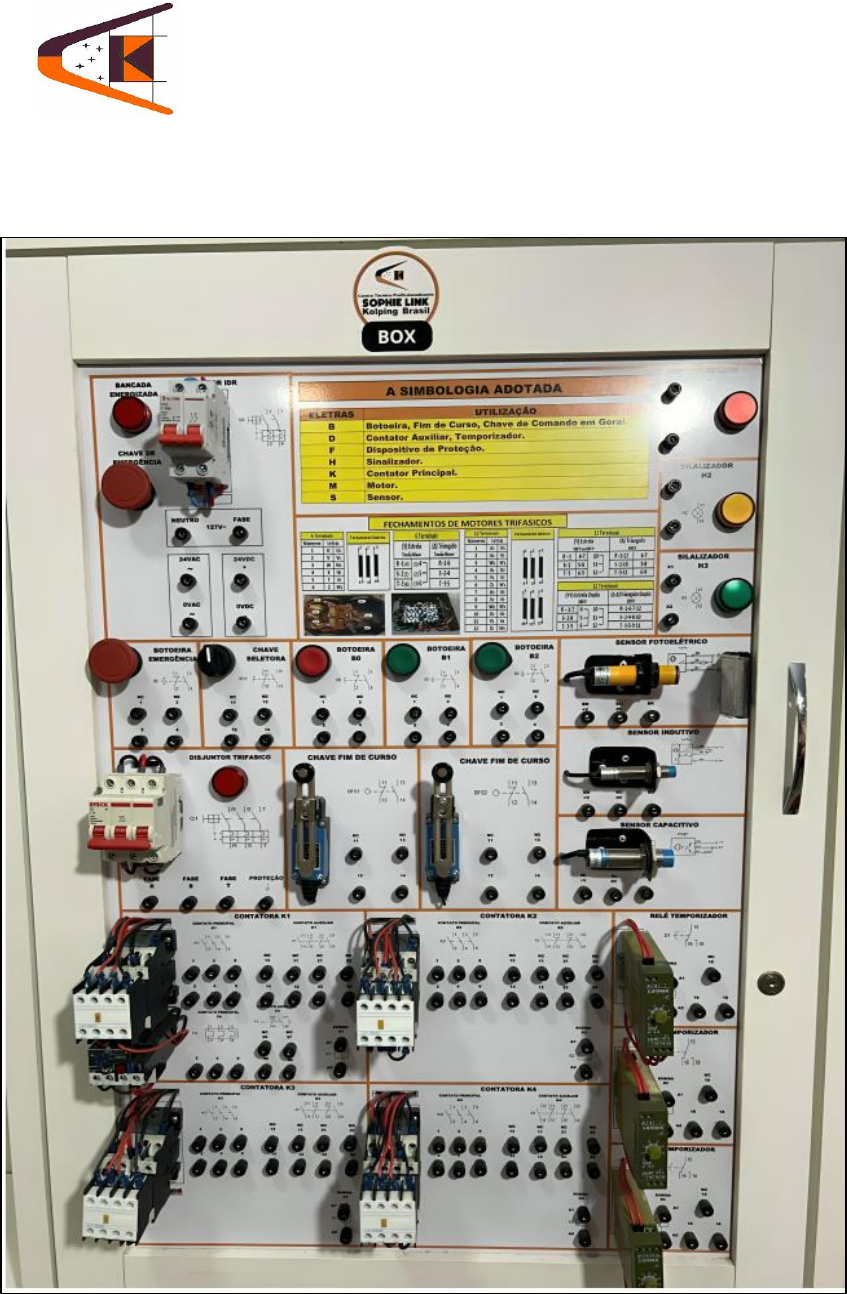

O que a SOPHIE LINK espera é que com uso deste material você possa tirar o
máximo de proveito da bancada didática que está a sua disposição. Seguindo com
atenção as etapas propostas pelos experimentos, a utilização dos circuitos elétricos
aos poucos se revelará a você e a partir daí você dará significado às mais diferenciadas
maneiras de propor soluções utilizando o acionamento elétrico como seu aliado.



Bons estudos!










 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link

ATIVIDADE 01

SISTEMA PARTIDA DIRETA SIMPLES SEM REVERÇÃO

Material Utilizado:

1 Botoeira B0 (cor Vermelha)
1 Botoeira B1 (cor Verde)
1 Contatora (K1)
1 Relé Térmico de Sobrecarga (F4)
1 Disjuntor Bifásico (Q0)
1 Disjuntor Trifásico (Q1)
1 Motor Elétrico Trifásico.
Etapas de realização:
a) Identificar os componentes de acordo com a simbologia adotada;
b) Efetuar a montagem de acordo com o diagrama de comando 1.
c) Chamar o professor para ligar a alimentação da bancada;
d) Ligar o disjuntor monofásico.
e) Ao pressione a botoeira B1 a contatora K1 deve ligar.
f) Para desligar a contatora K1 pressione B0.
g) Se tudo funcionou corretamente parabéns, desliga tudo e comesse a fazer a
diagrama de força 1.
h) Caso que não funcionou corretamente repita as operações do início (a).
i) Chamar o professor para ligar a alimentação da bancada;
j) Ao pressione a botoeira B1 a contatora K1 e motor deverá ligar.
k) Para desligar a contatora K1 e o motor elétrico pressione B0.
l) Faça as analise junto com o professor e respondas as perguntas dessa etapa.

Perguntas

a) Neste sistema, a corrente de partida do motor é de:
_____________________________________________________________________
_____________________________________________________________________

b) Existem limites de potência para o sistema partida direta para cada tensão de rede,
conforme determinação da concessionária local, sendo na maioria dos casos de:
_____________________________________________________________________
_____________________________________________________________________

c) Neste sistema, a corrente a vazio do motor é de:
_____________________________________________________________________
_____________________________________________________________________

Observação:
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________

A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
1 1
2 2
3 3
4 4
5 5
Data: Nome: Assinaturas:
Desenhado:
Verificado:
Entidade: Título: Data: Num:
Arquivo:
 220V
 AC
L1 L2 L3 PE
DIAGRAMA DE FORÇA 1
 Q1
1 3 5
2 4 6
I> I> I>
 K1
1 3 5
2 4 6
 F4
1 3 5
2 4 6
 M1
U1 V1 W1 PE
M
3
 Q0
1 3
2 4
I>
24VAC
L N
 B1
3
4
 B0
1
2
 K1
A1
A2
 K1
13
14
 B0 B1
BOTOEIRA BOTOEIRA
Obra Kolping do Brasil
Escola Técnica Profissionaliza
Sophie Link
LAB. ELETRICIDADE INDUSTRIAL
DIAGRAMA DE COMANDO 1
 L - 24 VAC
 N - 0 VAC
24 VAC
 L3
24VAC
X1
X2
 L1
24VAC
X1
X2
 L2
24VAC
X1
X2
 K1
23
24
 K1
11
12
 F4
95 97
96 98
Opcional
 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link

ATIVIDADE 02
SISTEMA PARTIDA DIRETA COM REVERÇÃO SIMPLES
Material Utilizado:

1 Botoeira B0 (cor Vermelha)
1 Botoeira B1 (cor Verde)
1 Botoeira B2 (cor Verde ou cor Preta)
1 Contatora (K1)
1 Contatora (K2)
1 Relé Térmico de Sobrecarga (F4)
1 Disjuntor Bifásico (Q0)
1 Disjuntor Trifásico (Q1)
1 Motor Elétrico Trifásico.
Etapas de realização:
a) Identificar os componentes de acordo com a simbologia adotada;
b) Efetuar a montagem de acordo com o diagrama de comando 2.
c) Chamar o professor para ligar a alimentação da bancada;
d) Ligar o disjuntor Bifásico (Q0).
e) Ao pressione a botoeira B1 a contatora K1 deve ligar.
f) Ao pressione a botoeira B2 a contatora K2 não deve ligar.
g) Para desligar a contatora K1 pressione B0.
h) Ao pressione a botoeira B2 a contatora K2 deve ligar.
i) Ao pressione a botoeira B1 a contatora K1 não deve ligar.
j) Para desligar a contatora K2 pressione B0.
k) Se tudo funcionou corretamente parabéns, desliga tudo e comesse a fazer a
diagrama de força 2.
l) Caso que não funcionou corretamente repita as operações do início (a).
m) Faça as analise junto com o professor e respondas as perguntas dessa etapa.

Perguntas

a) A alta corrente de partida solicitada por motores trifásicos pode causar:
_____________________________________________________________________
_____________________________________________________________________

b) Neste sistema quando ligado a contatora K1 o motor está no sentido de giro:
_____________________________________________________________________
_____________________________________________________________________

c) Qual é o tipo de fusível ideal para esse sistema e justifique sua resposta:
_____________________________________________________________________
_____________________________________________________________________

Observação:
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
1 1
2 2
3 3
4 4
5 5
Data: Nome: Assinaturas:
Desenhado:
Verificado:
Entidade: Título: Data: Num:
Arquivo:PART. DIRET C. REVERSÃO SIMPLES
 220V
 AC
L1 L2 L3 PE
DIAGRAMA DE FORÇA 2
 Q1
1 3 5
2 4 6
I> I> I>
 K1
1 3 5
2 4 6
 F4
1 3 5
2 4 6
 M1
U1 V1 W1 PE
M
3
 Q0
1 3
2 4
I>
 F4
95
96
24VAC
L N
 B1
3
4
 B0
1
2
 K1
A1
A2
 K1
13
14
 B0 B1
BOTOEIRA BOTOEIRA
Obra Kolping do Brasil
Escola Técnica Profissionaliza
Sophie Link
LAB. ELETRICIDADE INDUSTRIAL
DIAGRAMA DE COMANDO 2
 L - 24 VAC
 N - 0 VAC
24 VAC
 B2
BOTOEIRA
 K2
1 3 5
2 4 6
 K2
A1
A2
 B2
3
4
 K2
11
12
 K1
11
12
 K2
13
14
K1 HORARIO K2 ANTE-HORARIO
R - U1
S - V1
T - W1
R - W1
S - V1
T - U1
 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link

ATIVIDADE 03
SISTEMA PARTIDA DIRETA COM REVERÇÃO INSTANTANEA
Material Utilizado:

1 Botoeira B0 (cor Vermelha)
1 Botoeira B1 (cor Verde)
1 Botoeira B2 (cor Verde ou cor Preta)
1 Contatora (K1)
1 Contatora (K2)
1 Relé Térmico de Sobrecarga (F4)
1 Disjuntor Bifásico (Q0)
1 Disjuntor Trifásico (Q1)
1 Motor Elétrico Trifásico.

Etapas de realização:
a) Identificar os componentes de acordo com a simbologia adotada;
b) Efetuar a montagem de acordo com o diagrama de comando elétrico 3.
c) Chamar o professor para ligar a alimentação da bancada;
d) Ligar o disjuntor Bifásico (Q0).
e) Ao pressione a botoeira B1 a contatora K1 deve ligar.
f) Ao pressione a botoeira B2 a contatora K1 deve desligar e ligar a contatora k2.
g) Ao pressione a botoeira B1 a contatora K2 deve desligar e ligar a contatora k1.
h) Para desligar a contatora K1 ou a contatora K2 pressione a botoeira B0.
i) Se tudo funcionou corretamente parabéns, desliga tudo e comesse a fazer a
diagrama de força 3.
j) Caso que não funcionou corretamente repita as operações do início (a).
k) Faça as analise junto com o professor e respondas as perguntas dessa etapa.

Perguntas

a) A alta corrente de partida solicitada por motores trifásicos pode causar:
_____________________________________________________________________
____________________________________________________________________

b) Neste sistema quando ligado a contatora K2 o motor está no sentido de giro:
_____________________________________________________________________
_________________________________________________________

a) Neste sistema, sé o contato normalmente aberto da contatora K2 não funciona o que
acontecera nesse sistema:
_____________________________________________________________________
_____________________________________________________________________

Observação:
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
1 1
2 2
3 3
4 4
5 5
Data: Nome: Assinaturas:
Desenhado:
Verificado:
Entidade: Título: Data: Num:
Arquivo:
 220V
 AC
L1 L2 L3 PE
DIAGRAMA DE FORÇA 3
 Q1
1 3 5
2 4 6
I> I> I>
 K1
1 3 5
2 4 6
 F4
1 3 5
2 4 6
 M1
U1 V1 W1 PE
M
3
 Q0
1 3
2 4
I>
 F4
95
96
24VAC
L N
 B1
3
4
 B0
1
2
 K1
A1
A2
 K1
13
14
 B0 B1
BOTOEIRA BOTOEIRA
Obra Kolping do Brasil
Escola Técnica Profissionaliza
Sophie Link
LAB. ELETRICIDADE INDUSTRIAL
DIAGRAMA DE COMANDO 3
 L - 24 VAC
 N - 0 VAC
24 VAC
 B2
BOTOEIRA
 K2
1 3 5
2 4 6
 K2
A1
A2
 B2
3
4
 K2
11
12
 K1
11
12
 K2
13
14
K1 HORARIO K2 ANTE-HORARIO
R - U1
S - V1
T - W1
R - W1
S - V1
T - U1
 B2
1
2
 B1
1
2
 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link

ATIVIDADE 04
SISTEMA ESTRELA TRIANGULO SEM REVERÇÃO
Material Utilizado:

1 Botoeira B0 (cor Vermelha)
1 Botoeira B1 (cor Verde)
1 Contatora (K1)
1 Contatora (K2)
1 Contatora (K3)
1 Relé Térmico de Sobrecarga (F4)
1 Relé Temporizador Eletrônico (T1)
1 Disjuntor Bifásico (Q0)
1 Disjuntor Trifásico (Q1)
1 Motor Elétrico Trifásico.
Etapas de realização:
a) Identificar os componentes de acordo com a simbologia adotada;
b) Efetuar a montagem de acordo com o diagrama de comando elétrico 4.
c) Chamar o professor para ligar a alimentação da bancada;
d) Ligar o disjuntor bifásico (Q0).
e) Ao pressione a botoeira B1 a contatora K1 e a contatora K3 deve ligar, ficado o
sistema em Estrela (Y).
f) Ao passar o tempo programado no Relé temporizador (T1) a contatora K3 deve sai e a
contatora K2 deve ligar, ficando ligado às contatoras k1 e K2 para o sistema em
Triangulo (∆).
g) Para desligar as contatoras K1 e K2 pressione B0.
h) Se tudo funcionou corretamente parabéns, desliga tudo e comesse a fazer a diagrama
de força 4.
i) Caso que não funcionou corretamente repita as operações do início (a).
j) Chamar o professor para ligar a alimentação da bancada;
k) Faça as analise junto com o professor e respondas as perguntas dessa etapa.

Perguntas

a) Para que serve o Sistema Estrela-Triangulo para partida de motores trifásicos:
_____________________________________________________________________
_____________________________________________________________________

b) Quais as Vantagens e as Desvantagens do Sistema Estrela-Triangulo:
_____________________________________________________________________
_____________________________________________________________________

Observação:
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________

A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
1 1
2 2
3 3
4 4
5 5
Data: Nome: Assinaturas:
Desenhado:
Verificado:
Entidade: Título: Data: Num:
Arquivo:
22-Fev-2024
 220V
 AC
L1 L2 L3 PE
DIAGRAMA DE FORÇA 4
 Q1
1 3 5
2 4 6
I> I> I>
 K1
1 3 5
2 4 6
 F4
1 3 5
2 4 6
 Q0
1 3
2 4
I>
 F4
95
96
24VAC
L N
 B1
3
4
 B0
1
2
 K3
24VAC
A1
A2
 K3
13
14
 B0 B1
BOTOEIRA BOTOEIRA
Obra Kolping do Brasil
Escola Técnica Profissionaliza
Sophie Link
LAB. ELETRICIDADE INDUSTRIAL
DIAGRAMA DE COMANDO 4
 L - 24 VAC
 N - 0 VAC
 K2

1 3 5
2 4 6
 K1
24VAC
A1
A2
 K2
11
12
 K3
11
12
 K1
13
14
 K3
1 3 5
2 4 6
 M1
 1 2 3 PE
 6 4 5
M
3
 K2
24VAC
A1
A2
 D1
24VAC
A1
A2
 D1
15
16 18
 K2
13
14
MOTOR COM 12 TERMINAIS
1 com 7 4 com 10
2 com 8 5 com 11
3 com 9 6 com 12
 ESTRELA TRIÂNGULO
K1 - K3 K1 - K2
 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link

ATIVIDADE 05
SISTEMA ESTRELA TRIANGULO COM REVERÇÃO
Material Utilizado:

1 Botoeira B0 (cor Vermelha)
1 Botoeira B1 (cor Verde)
1 Botoeira B2 (cor Verde ou cor Preta)
1 Contatora (K1)
1 Contatora (K2)
1 Contatora (K3)
1 Relé Térmico de Sobrecarga (F4)
1 Relé Temporizador Eletrônico (T1)
1 Disjuntor Bifásico (Q0)
1 Disjuntor Trifásico (Q1)
1 Motor Elétrico Trifásico.
Etapas de realização:
a) Identificar os componentes de acordo com a simbologia adotada;
b) Efetuar a montagem de acordo com o diagrama de comando elétrico 5.
c) Chamar o professor para ligar a alimentação da bancada;
d) Ligar o disjuntor bifásico (Q0).
e) Ao pressione a botoeira B1 a contatora K1 e a contatora K4 deve ligar, ficado o
sistema em Estrela (Y) no sentido horário.
f) Ao passar o tempo programado no Relé temporizador (T1) a contatora K4 deve sai e a
contatora K3 deve ligar, ficando ligado às contatoras k1 e K3 para o sistema em
Triangulo (∆) no sentido horário.
g) Para desligar as contatoras K1 e K3 pressione B0.
h) Ao pressione a botoeira B2 a contatora K2 e a contatora K4 deve ligar, ficado o
sistema em Estrela (Y) no sentido anti-horário.
i) Ao passar o tempo programadono Relé temporizador (T1) a contatora K3 deve sai e a
contatora K4 deve ligar, ficando ligado às contatoras k2 e K3 para o sistema em
Triangulo (∆) no sentido anti-horário.
j) Para desligar as contatoras K2 e K3 pressione B0.
k) Se tudo funcionou corretamente parabéns, desliga tudo e comesse a fazer a diagrama
de força 5.
l) Caso que não funcionou corretamente repita as operações do início (a).
m) Chamar o professor para ligar a alimentação da bancada;
n) Faça as analise junto com o professor e respondas as perguntas dessa etapa.

Perguntas

a) Qual foi a corrente de partida desse sistema:
_____________________________________________________________________
_____________________________________________________________________
Observação:
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
1 1
2 2
3 3
4 4
5 5
Data: Nome: Assinaturas:
Desenhado:
Verificado:
Entidade: Título: Data: Num:
Arquivo:
22-Fev-2024
 220V
 AC
L1 L2 L3 PE
DIAGRAMA DE FORÇA 5
 Q1
1 3 5
2 4 6
I> I> I>
 K1
1 3 5
2 4 6
 F4
1 3 5
2 4 6
 Q0
1 3
2 4
I>
 F4
95
96
24VAC
L N
 B1
3
4
 B0
1
2
 K4
24VAC
A1
A2
 K1
13
14
 B0 B1
BOTOEIRA BOTOEIRA
Obra Kolping do Brasil
Escola Técnica Profissionaliza
Sophie Link
LAB. ELETRICIDADE INDUSTRIAL
DIAGRAMA DE COMANDO 5
 L - 24 VAC
 N - 0 VAC
 K2

1 3 5
2 4 6
 K1
24VAC
A1
A2
 K3
11
12
 K3
21
22
 K2
13
14
 K4
1 3 5
2 4 6
 M1
 1 2 3 PE
 6 4 5
M
3
 K2
24VAC
A1
A2
 D1
24VAC
A1
A2
 K4
13
14
MOTOR COM 12 TERMINAIS
1 com 7 4 com 10
2 com 8 5 com 11
3 com 9 6 com 12
 ESTRELA TRIÂNGULO
K1 - K4 K1 - K3
 K3

1 3 5
2 4 6
 ESTRELA TRIÂNGULO
K2 - K4 K2 - K3
 SENTIDO HORÁRIO
 SENTIDO ANTI-HORÁRIO
 B2
BOTOEIRA
 K3
24VAC
A1
A2
 D1
15
16
 B2
3
4
 B2
11
12
 B1
11
12
 K1
23
24
 K2
11
12
 K2
23
24
 K1
11
12
 K4
11
12
 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link

ATIVIDADE 06
SISTEMA PARTIDA DIRETA CONSECULTIVA DE MOTORES ELÉTRICOS
Material Utilizado:

1 Botoeira B0 (cor Vermelha)
1 Botoeira B1 (cor Verde)
1 Contatora (K1)
1 Contatora (K2)
1 Contatora (K3)
1 Relé Térmico de Sobrecarga (F4)
1 Relé Temporizador Eletrônico (T1)
1 Relé Temporizador Eletrônico (T2)
1 Disjuntor Bifásico (Q0)
1 Disjuntor Trifásico (Q1)
3 Motor Elétrico Trifásico.
Etapas de realização:
a) Identificar os componentes de acordo com a simbologia adotada;
b) Efetuar a montagem de acordo com o diagrama de comando elétrico 6.
c) Chamar o professor para ligar a alimentação da bancada;
d) Ligar o disjuntor bifásico (Q0).
e) Ao pressione a botoeira B1 a contatora K1 deve ligar.
f) Ao passar o tempo programado no Relé temporizador (T1) a contatora K2 deve ligar,
ficando ligado às contatoras k1 e K2.
g) Ao passar o tempo programado no Relé temporizador (T2) a contatora K3 deve ligar,
ficando ligado às contatoras k1, K2 e K3.
h) Para desligar as contatoras K1, K2 e K3 pressione B0.
i) Se tudo funcionou corretamente parabéns, desliga tudo e comesse a fazer a diagrama
de força 6.
j) Caso que não funcionou corretamente repita as operações do início (a).
k) Chamar o professor para ligar a alimentação da bancada;
l) Faça as analise junto com o professor e respondas as perguntas dessa etapa.

Perguntas

a) Quais são os sentido de giro dos motores elétricos nesse sistema:
_____________________________________________________________________
_____________________________________________________________________

Observação:
___________________________________________________________________________
___________________________________________________________________________
__________________________________________________________________________



A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
1 1
2 2
3 3
4 4
5 5
Data: Nome: Assinaturas:
Desenhado:
Verificado:
Entidade: Título: Data: Num:
Arquivo:
 220V
 AC
L1 L2 L3 PE
DIAGRAMA DE FORÇA 6
 Q1
1 3 5
2 4 6
I> I> I>
 K1
1 3 5
2 4 6
 F4
1 3 5
2 4 6
 Q0
1 3
2 4
I>
 F4
95
96
24VAC
L N
 B1
3
4
 B0
1
2
 K1
24VAC
A1
A2
 K1
13
14
 B0 B1
BOTOEIRA BOTOEIRA
Obra Kolping do Brasil
Escola Técnica Profissionaliza
Sophie Link
LAB. ELETRICIDADE INDUSTRIAL
DIAGRAMA DE COMANDO 6
 L - 24 VAC
 N - 0 VAC
 K2

1 3 5
2 4 6
 K2
24VAC
A1
A2
 K3
24VAC
A1
A2
 D1
24VAC
A1
A2
 K3

1 3 5
2 4 6
 M1
U1 V1 W1 PE
M
3 M2
U1 V1 W1 PE
M
3 M3
U1 V1 W1 PE
M
3
 D2
24VAC
A1
A2
 D1
15
18
 D2
15
18
 OBRA KOLPING DO BRASIL
Escola Técnica Profissionalizante Sophie Link

ATIVIDADE 07

SISTEMA PARTIDA DIRETA SIMPLES SEM REVERÇÃO COM UMA BOTOEIRA

Material Utilizado:

1 Botoeira B1 (cor Verde)
1 Contatora (K1)
1 Relé Térmico de Sobrecarga (F4)
1 Disjuntor Bifásico (Q0)
1 Disjuntor Trifásico (Q1)
1 Motor Elétrico Trifásico.
Etapas de realização:
a) Identificar os componentes de acordo com a simbologia adotada;
b) Efetuar a montagem de acordo com o diagrama de comando elétrico 7.
c) Chamar o professor para ligar a alimentação da bancada;
d) Ligar o disjuntor monofásico.
e) Ao pressione a botoeira B1 a contatora K1 deve ligar.
f) Para desligar a contatora K1 pressione novamente B1.
g) Se tudo funcionou corretamente parabéns, desliga tudo e comesse a fazer a diagrama
de força 7.
h) Caso que não funcionou corretamente repita as operações do início (a).
i) Chamar o professor para ligar a alimentação da bancada;
j) Ao pressione a botoeira B1 a contatora K1 e motor deverá ligar.
k) Para desligar a contatora K1 e o motor elétrico pressione novamente B1.
l) Faça as analise junto com o professor e respondas as perguntas dessa etapa.

Perguntas

b) Neste sistema, a contatora que liga K1 é a:
_____________________________________________________________________
_____________________________________________________________________

c) Neste sistema, a contatora que desliga K1 é a:
_____________________________________________________________________
_____________________________________________________________________

d) Neste sistema, sé o contato normalmente aberto da contatora K3 não funciona o que
acontecera nesse sistema:
_____________________________________________________________________
_____________________________________________________________________

Observação:
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
1 1
2 2
3 3
4 4
5 5
Data: Nome: Assinaturas:
Desenhado:
Verificado:
Entidade: Título: Data: Num:
Arquivo:
 220V
 AC
L1 L2 L3 PE
DIAGRAMA DE FORÇA 7
 Q1
1 3 5
2 4 6
I> I> I>
 K1
1 3 5
2 4 6
 F4
1 3 5
2 4 6
 Q0
1 3
2 4
I>
 F4
95
96
24VAC
L N
 B1
3
4
 B0
1
2
 K1
24VAC
A1
A2
 K2
13
14
 B1
BOTOEIRA
Obra Kolping do Brasil
Escola Técnica Profissionaliza
Sophie Link
LAB. ELETRICIDADE INDUSTRIAL
DIAGRAMA DE COMANDO 7
 L - 24 VAC
 N - 0 VAC
 K2
24VAC
A1
A2
 K3
24VAC
A1
A2
 M1
U1 V1 W1 PE
M
3
 K1
13
14
 K2
23
24
 K1
23
24
 K3
13
14
 K1
11
12
 K3
21
22
 K2
11
12
 K3
11
12
