SISTEMAS HIDRÁULICOS E
PNEUMÁTICOS

Atividade 1: Unidade de Estudo 1 e 2

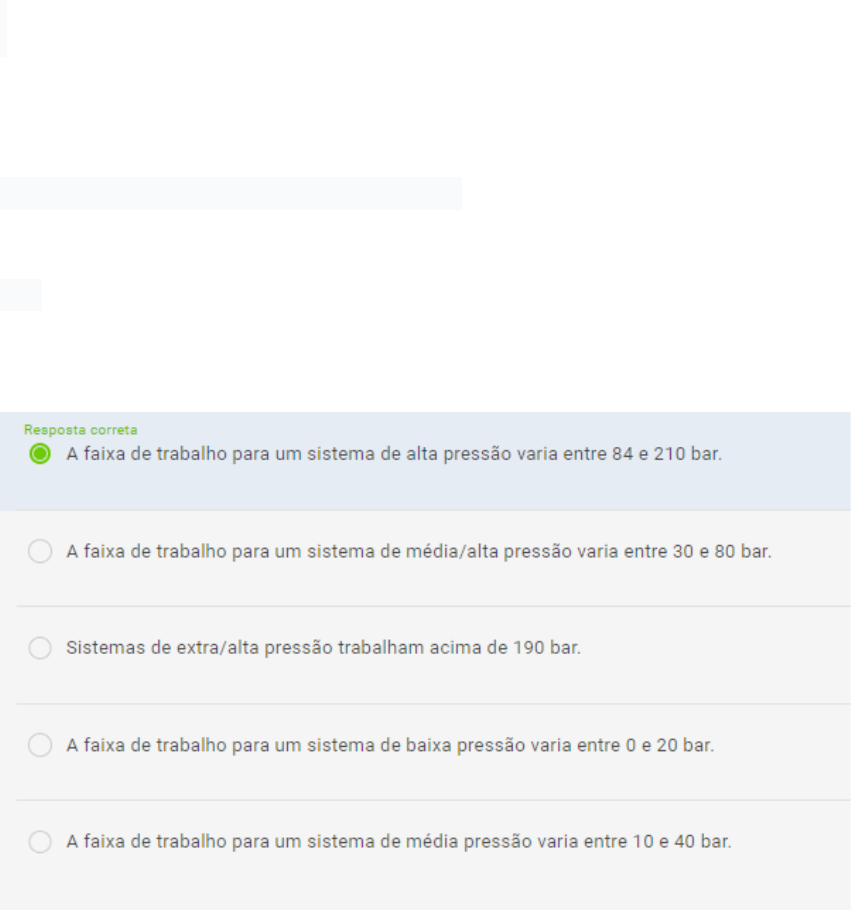

1 - A pressão é uma grandeza que mede a força aplicada em uma área; no sistema
internacional, a unidade é N/m², mas outra unidade muito usual nos sistemas
hidráulicos é o bar. Os sistemas hidráulicos são classificados de acordo com suas
faixas de pressão. No que se refere à classificação dos sistemas hidráulicos, quanto a
sua pressão, assinale a alternativa correta.

2 - Os filtros em sistemas hidráulicos têm a função de impedir a passagem de
possíveis partículas contaminantes no sistema hidráulico, as quais podem ocasionar o
mau funcionamento do sistema. Em um sistema hidráulico, há diversos filtros que são
utilizados em diferentes pontos do sistema. Quanto ao posicionamento dos filtros em
sistemas hidráulicos, analise as afirmativas a seguir.

I. O filtro de sucção é posicionado antes da bomba, após o reservatório.
II. Os filtros de pressão, geralmente, são colocados após a bomba, na linha de
trabalho.
III. O filtro de retorno é instalado após o reservatório.
IV. O filtro fora de linha consiste em um minissistema, instalado fora da linha de
trabalho ou em um sistema de resfriamento.

É correto o que se afirma em:

3 - Os filtros hidráulicos são componentes essenciais em um sistema hidráulico, visto
que impedem a passagem de partículas e contaminantes que possam prejudicar o
sistema hidráulico. Em um sistema hidráulico, há diferentes filtros, os quais têm
diferentes funções no sistema. Quanto à função dos filtros em sistemas hidráulicos,
analise as afirmativas a seguir.

I. O filtro de sucção tem o objetivo de proteger a bomba contra as impurezas.
II. Os filtros de pressão têm o objetivo de proteger o sistema e seus componentes
contra pressões.
III. O filtro de retorno tem o objetivo de proteger as impurezas geradas durante o ciclo
hidráulico.
IV. O filtro fora de linha tem como característica apenas a limpeza do fluido, não
auxiliando o resfriamento dele.

É correto o que se afirma em:

4 - A cavitação é um fenômeno que pode ocorrer durante o escoamento de fluidos.
Quando esse fenômeno ocorre em sistemas hidráulicos, pode provocar danos aos
equipamentos do sistema, devido ao choque de partículas de vapor com os
componentes do sistema. Em relação ao fenômeno de cavitação em sistemas
hidráulicos, assinale a alternativa correta.

5 - Os cilindros hidráulicos são equipamentos fundamentais em um sistema hidráulico;
são eles que possibilitam a realização de trabalho. O correto dimensionamento de
cilindros hidráulicos é essencial nos projetos hidráulicos. Assim, algumas situações
merecem atenção durante o dimensionamento de cilindros hidráulicos.
Quanto aos cuidados necessários no dimensionamento de cilindros em sistemas
hidráulicos, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s)
e F para a(s) falsa(s).

I. ( ) O comprimento da haste deve ser considerado, para evitar o fenômeno de
flambagem.
II. ( ) É preciso ter cuidado em relação à garantia de vedação do êmbolo, para evitar
vazamento de óleo.
III. ( ) O amortecimento de fim de curso evita o choque, diminui o ruído e mantém a
conservação do cilindro.
IV. ( ) No dimensionamento das hastes do cilindro, o fenômeno de flambagem,
dificilmente, ocorre, não sendo necessário nos preocuparmos com esse fenômeno.

Agora, assinale a alternativa que apresenta a sequência correta.

6 - Um sistema hidráulico é composto por diversos equipamentos; alguns são mais
conhecidos, como o cilindro hidráulico, a bomba e o reservatório de óleo. Outros
equipamentos têm funções pontuais e específicas, como os acumuladores, elementos
fundamentais em um sistema hidráulico.
Em relação aos acumuladores em sistemas hidráulicos, analise as afirmativas a seguir
e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Os acumuladores são elementos que armazenam pressão hidráulica e devem
resistir a pressões.
II. ( ) A segurança na descarga do acumulador deve ser controlada por uma válvula de
registro e um controle de pressão.
III. ( ) A descarga do acumulador é indicada quando a máquina estiver em operação.
IV. ( ) Preferencialmente, a montagem do acumulador deve ser na posição horizontal,
para evitar desgastes ou sobrecargas.

Agora, assinale a alternativa que apresenta a sequência correta.

7 - Em um sistema hidráulico, o fluido é o elemento que possibilita o funcionamento do
sistema, sendo fundamental nos sistemas hidráulicos. Devido à importância
desse componente, são necessários alguns cuidados quanto a seu armazenamento e
a seu descarte.
Em relação ao reservatório de fluidos em sistemas hidráulicos, analise as afirmativas a
seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) O reservatório de fluido exige cuidados, pois, geralmente, junto à sua instalação,
estão os instrumentos de monitoramento e controle, por exemplo, o pressostato.
II. ( ) Pressostato, transdutores de pressão e vazão são exemplos de acessórios de
monitoramento e controle.
III. ( ) Os fluidos presentes em sistemas hidráulicos não são contaminantes do
ambiente; a água é o fluido mais utilizado em sistemas hidráulicos, assim, não é
necessário se preocupar com o descarte.
IV. ( ) O descarte correto do fluido deve seguir as leis ambientais, para evitar a
contaminação da natureza; quando possível, deve ser realizada a reciclagem, pois os
fluidos são contaminantes, originados, principalmente, do petróleo.

Agora, assinale a alternativa que apresenta a sequência correta.

8 - Nos sistemas hidráulicos, há uma série de equipamentos fundamentais para o
funcionamento do sistema. A bomba é um dos principais componentes desse sistema,
pois é ela que permite a pressurização do sistema, mas existem outros dispositivos
que auxiliam o trabalho da bomba, seja fornecendo informações de acionamento ou
desacionamento, seja considerando a regulagem da vazão.
Quanto aos dispositivos e a suas funcionalidades, analise as afirmativas a seguir.

I. Os dispositivos de comando habilitam ou desabilitam a passagem de corrente
elétrica, por exemplo, ao se acionar ou desacionar a bomba; alguns exemplos de
dispositivo de comando são: relé, chave seletora e contator.
II. Dispositivos de proteção são equipamentos que atuam na proteção do sistema,
caso haja um curto-circuito ou, até mesmo, uma sobrecarga da rede; alguns exemplos
de dispositivos de proteção são: fusíveis, disjuntor termomagnético e relé de
sobrecarga.
III. Dispositivos de proteção são os equipamentos que atuam na proteção do sistema,
se houver um curto-circuito ou, até mesmo, uma sobrecarga da rede; alguns exemplos
de dispositivos de proteção são: fusíveis, relé e contator.
IV. Os dispositivos de regulagem têm a função de regular algum parâmetro de um
processo; pressão, velocidade, tempo, potenciômetro e transformador são exemplos
de dispositivos de regulação. Com a utilização de um potenciômetro, é possível fazer a
mudança da rotação de uma bomba.

É correto o que se afirma em:

9 - Nos sistemas hidráulicos, há diversos dispositivos que auxiliam a operação do
sistema. Seja na monitoração dos parâmetros do processo, seja na regulagem ou no
controle de alguma variável, esses dispositivos são essenciais para o correto
funcionamento do sistema.
Em relação aos dispositivos e a suas funcionalidades, assinale a alternativa correta.

10 - A utilização da elétrica nos sistemas hidráulicos proporciona os sistemas eletro-
hidráulicos. Para trabalhar com esses sistemas, é necessário conhecer os símbolos,
que permitem a interpretação do processo que acontece no sistema. Observe os
símbolos apresentados a seguir.

Fonte: Adaptadas de FIALHO, A. B. Automação hidráulica: projetos, dimensionamento e
análise de circuitos. 7. ed. São Paulo: Érica, 2019. p. 32.
#PraCegoVer: a imagem apresenta quatro símbolos eletro-hidráulicos. O primeiro símbolo
apresenta um retângulo;o sentido de maior comprimento é o horizontal. Nas extremidades, há
duas linhas, no sentido horizontal. Em cada ponta dessas linhas, há dois pequenos círculos.
Ainda nesse símbolo, há uma flecha cruzando o retângulo, da posição inferior direita até a
superior esquerda. Na extremidade inferior direita da seta, há um pequeno círculo. O segundo
símbolo é um retângulo, que tem sua maior dimensão no eixo horizontal e é cortado por uma
linha no sentido horizontal. O terceiro símbolo é um retângulo, com as extremidades,
levemente, ovais. No lado esquerdo do retângulo, há uma seta no sentido da esquerda para a
direita, com a letra P em sua extremidade. Acima desse retângulo, há a letra C, indicando uma
chave que é ligada à parte inferior do retângulo. Na extremidade inferior, há as letras NF
(Normal Fechada) e NA (Normal Aberta). À direita do retângulo, há o símbolo de uma mola. O
quarto símbolo apresenta um quadrado no centro e, no lado direito, um trapézio, o qual tem
sua menor dimensão na face que se encontra com o quadrado. No lado esquerdo do quadrado,
há duas linhas horizontais, igualmente espaçadas do centro do quadrado.
Nesse sentido, quanto aos símbolos eletro-hidráulicos, analise as afirmativas a seguir.

I. O primeiro símbolo representa uma chave seletora.
II. O segundo símbolo representa um fusível.
III. O terceiro símbolo representa um pressostato.
IV. O quarto símbolo representa um reostato.

É correto o que se afirma em:
