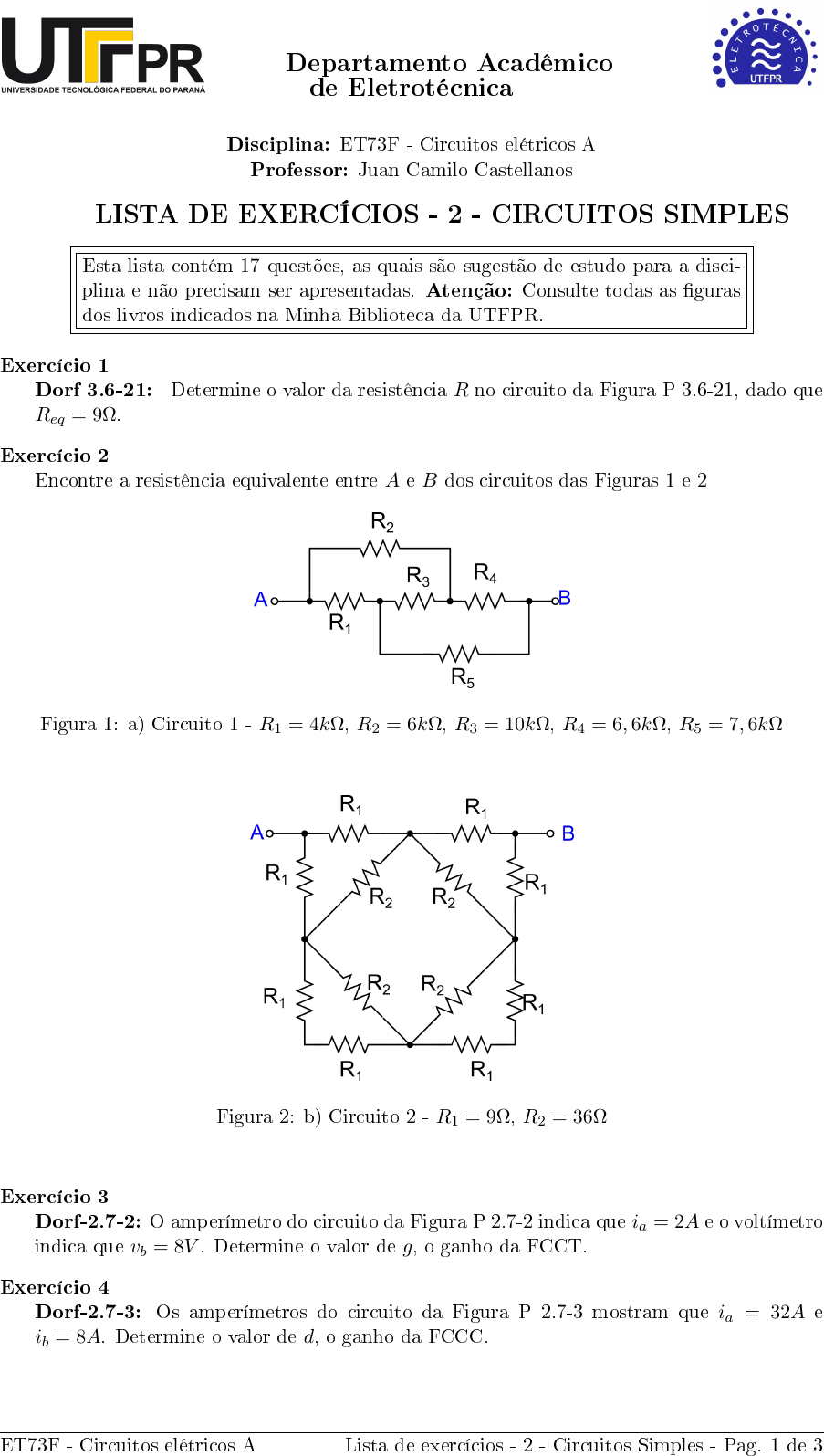

Prévia do material em texto

Departamento Acadêmico
de Eletrotécnica
Disciplina: ET73F - Circuitos elétricos A
Professor: Juan Camilo Castellanos
LISTA DE EXERCÍCIOS - 2 - CIRCUITOS SIMPLES
Esta lista contém 17 questões, as quais são sugestão de estudo para a disci-
plina e não precisam ser apresentadas. Atenção: Consulte todas as �guras
dos livros indicados na Minha Biblioteca da UTFPR.
Exercício 1
Dorf 3.6-21: Determine o valor da resistência R no circuito da Figura P 3.6-21, dado que
Req = 9Ω.
Exercício 2
Encontre a resistência equivalente entre A e B dos circuitos das Figuras 1 e 2
Figura 1: a) Circuito 1 - R1 = 4kΩ, R2 = 6kΩ, R3 = 10kΩ, R4 = 6, 6kΩ, R5 = 7, 6kΩ
Figura 2: b) Circuito 2 - R1 = 9Ω, R2 = 36Ω
Exercício 3
Dorf-2.7-2: O amperímetro do circuito da Figura P 2.7-2 indica que ia = 2A e o voltímetro
indica que vb = 8V . Determine o valor de g, o ganho da FCCT.
Exercício 4
Dorf-2.7-3: Os amperímetros do circuito da Figura P 2.7-3 mostram que ia = 32A e
ib = 8A. Determine o valor de d, o ganho da FCCC.
ET73F - Circuitos elétricos A Lista de exercícios - 2 - Circuitos Simples - Pag. 1 de 3
Exercício 5
Dorf-3.2-4: Determine as potências absorvidas pelos resistores do circuito da Figura P
3.2-4.
Exercício 6
Dorf-3.2-5:Determine as potências absorvidas pelos resistores do circuito da Figura P 3.2-5.
Exercício 7
Dorf-3.2-20:Determine o valor da tensão v6 no circuito da Figura P 3.2-20.
Exercício 8
Dorf-3.2-26: No circuito da Figura P 3.2-26, determine o valor
a ) da corrente ia no resistor de 20Ω;
b ) da tensão vb no resistor de 10Ω;
c ) da corrente ic na fonte de tensão independente.
Exercício 9
Dorf-3.3-1: Use o método da divisão de tensão para determinar as tensões v1, v2, v3 e v4
no circuito da Figura P 3.3-1.
Exercício 10
Dorf-3.3-4: Determine a tensão v no circuito da Figura P 3.3-4.
Exercício 11
Dorf-3.3-15: A Figura P 3.3-15 mostra quatro circuitos do mesmo tipo. Determine o valor
das tensões v1, v2, v3 e v4.
Exercício 12
Dorf-3.4-1: Use o método da divisão de tensão para determinar as correntes i1, i2, i3 e i4
no circuito da Figura P 3.4-1.
Exercício 13
Dorf-3.4-4: Determine a corrente i no circuito da Figura P 3.4-4.
Exercício 14
Dorf-3.4-12: Determine o valor da corrente medida pelo amperímetro da Figura P 3.4-12.
Exercício 15
Dorf-3.6-6: Determine as tensões va e vc e as correntes ib e id no circuito da Figura P
3.6-6.
Exercício 16
Dorf-3.6-8: A maioria das pessoas já experimentou os efeitos de um leve choque elétrico.
Os efeitos de um choque forte são muito sérios e podem ser fatais. O choque acontece
quando o corpo de uma pessoa é atravessado por uma corrente elétrica. Uma pessoa pode
ser modelada por um circuito resistivo. Considere o circuito da Figura P 3.6-8. Determine
a tensão a que é submetido o coração e a corrente que atravessa o coração de uma pessoa
que segura um dos terminais de uma fonte de tensão enquanto o outro terminal está ligado
ao piso. O coração é representado por Rc. O piso tem uma resistência Rp e a pessoa está
descalça. Esse tipo de acidente pode ocorrer em uma piscina ou em um cais. A resistência
Rs da parte superior do corpo e a resistência Ri da parte inferior do corpo variam de pessoa
para pessoa.
ET73F - Circuitos elétricos A Lista de exercícios - 2 - Circuitos Simples - Pag. 2 de 3
Exercício 17
Dorf-PP3.3: A Figura PP 3-3a mostra um sistema de som formado por um toca-discos, um
ampli�cador e um alto-falante; o circuito usado para modelar o sistema aparece na Figura
PP 3-3b. Determine a resistência R para que a tensão v no alto-falante seja 16 V. Determine
a potência fornecida ao alto-falante.
Bibliogra�a
� DORF, R. C., SVODOBA, J. A. Introdução aos Circuitos Elétricos, 9ª edição. Grupo
GEN, 2016. 9788521631309. Acesso em: 08 jun. 2021.
ET73F - Circuitos elétricos A Lista de exercícios - 2 - Circuitos Simples - Pag. 3 de 3
