Questão 1/10 - Eletrônica Analógica

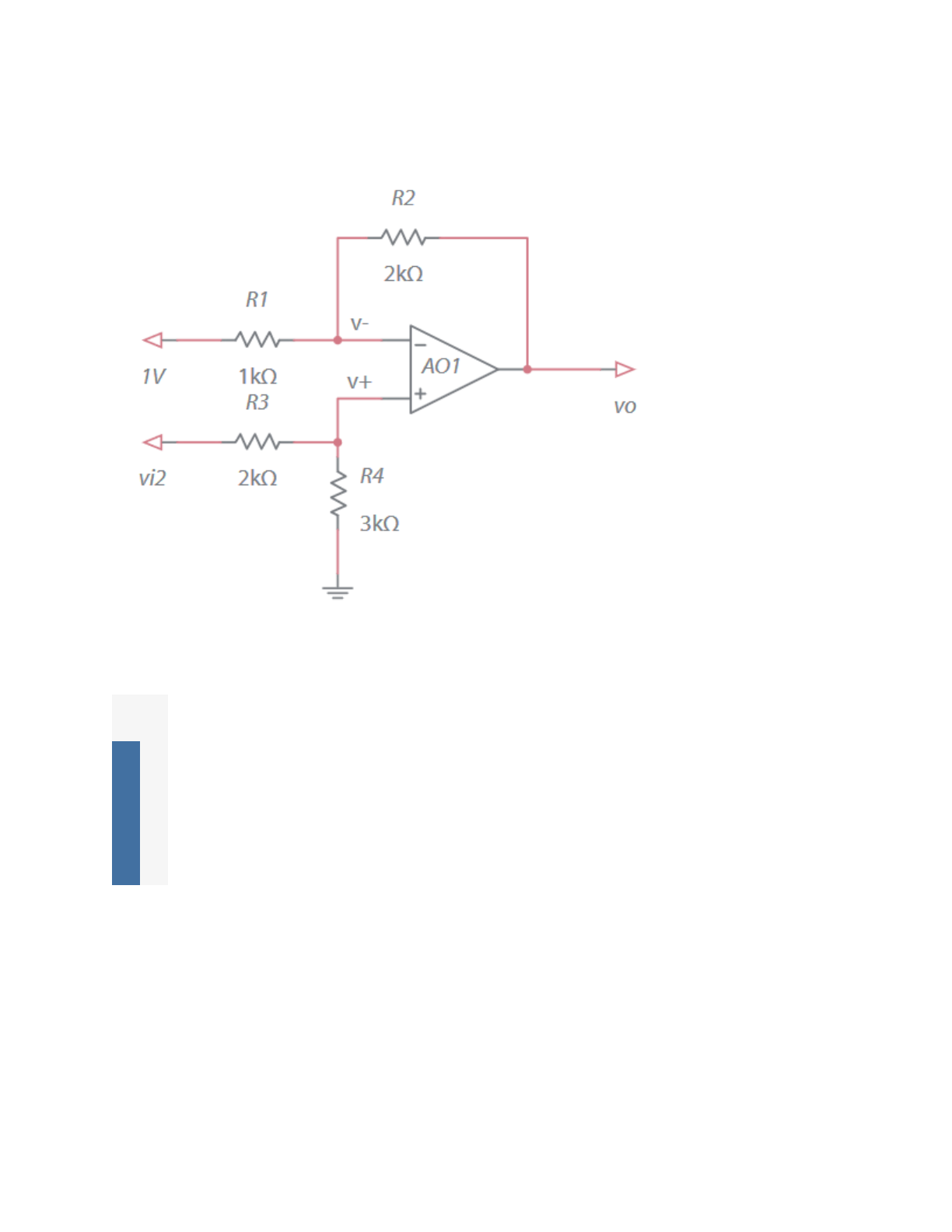

Considerando o amplificador operacional ideal,
Qual seria a tensão vi2 que anularia a tensão de saída vo?
Nota: 10.0
A vi2=1,48V
B vi2=1,11V
Você assinalou essa alternativa (B)
Você acertou!
C vi2=2,33V
D vi2=-1,45V
E vi2=-1,15V
Questão 2/10 - Eletrônica Analógica
Os dois amplificadores estão ligados a uma carga de 10kOhm como mostrado na figura.
Qual deve ser o valor da fonte V3 para que circule uma corrente de 5mA na carga?
Nota: 10.0
A V3=5V
B V3=10V
C V3=15V
D V3=12V
Você assinalou essa alternativa (D)
Você acertou!
Questão 3/10 - Eletrônica Analógica
No circuito a seguir,
Qual seria o valor da tensão V para que vo seja -20V?
Nota: 10.0
A V=5V
B V=6V
C V=7V
Você assinalou essa alternativa (C)
Você acertou!
D V=8V
E V=9V
Questão 4/10 - Eletrônica Analógica
O circuito somador da figura tem uma tensão de saída vo = -6V.
Qual é o valor da resistência R para que esta condição seja cumprida?
Nota: 10.0
A R=1k
Você assinalou essa alternativa (A)
Você acertou!
B R=1,5k
C R=2,1k
D R=3k
E R=3,3k
Questão 5/10 - Eletrônica Analógica
O amplificador 1 (AO1) serve como buffer separador entre etapas.
Nestas condições qual seria o valor da tensão de saída vo?
Nota: 10.0
A vo=-8,79V
B vo=-9,45V
C vo=-8V
D vo=-10V
Você assinalou essa alternativa (D)
Você acertou!
E vo=-7,33V
Questão 6/10 - Eletrônica Analógica
A série e a transformada de Fourier permitem estudar sinais e funções no domínio da
frequência.
Assinale a resposta correta.
Nota: 10.0
A O espectro do sinal é representado como um diagrama de fluxo.
B Qualquer sinal pode ser representado pela soma de n componentes senoidais.
Você assinalou essa alternativa (B)
Você acertou!
Qualquer sinal pode ser representado pela soma de n componentes senoidais de
amplitudes e frequências diferentes que representam o espectro do sinal.
C A onda quadrada é formada pela soma de componentes quadradas com amplitudes e
frequências diferentes.
D A onda senoidal é formada pela soma de componentes senoidais com amplitudes e
frequências diferentes.
E O espectro de fase do sinal é zero.
Questão 7/10 - Eletrônica Analógica
Para o circuito apresentado sendo R = 15kOhms,
Calcular a tensão vo.
Nota: 10.0
A vo=-7,35V
Você assinalou essa alternativa (A)
Você acertou!
B vo=-7V
C vo=-33V
D vo=-5,3V
E vo=3,7V
Questão 8/10 - Eletrônica Analógica
Na associação de amplificadores a seguir,
Considerando as condições especificadas, calcular o valor de Vx.
Nota: 10.0
A Vx=7,33V
B Vx=8,97V
C Vx=5,45V
D Vx=6,73V
E Vx=6,82V
Você assinalou essa alternativa (E)
Você acertou!
Questão 9/10 - Eletrônica Analógica
O resistor R é colocado para ajustar a tensão de saída do circuito.
Qual seria o valor do mesmo para que a tensão de saída seja igual a -5V?
Nota: 10.0
A R=1k
Você assinalou essa alternativa (A)
Você acertou!
B R=1k5
C R=2k2
D R=1k2
E R=4k7
Questão 10/10 - Eletrônica Analógica
Filtros são dispositivos seletivos em frequência, eles podem ser analógicos ou digitais.
Assinale a alternativa correta.
Nota: 10.0
A A banda passante do filtro é determinada pelos zeros do sistema.
B Um filtro passa baixas permite a passagem das altas frequências do sinal.
C A banda passante do sistema tem amplitude menor que a faixa de rejeição.
D O filtro corta faixa deixa passar frequências intermediárias.
E Na frequência de corte, a amplitude da banda passante diminui em 3dB.
Você assinalou essa alternativa (E)
Você acertou!
Diminuição de 3dB em escala logarítmica equivale a uma queda de amplitude de 30%
em escala linear. Portanto na frequência de 3dB a amplitude da banda passante caiu a
70% (escala linear) da amplitude na banda passante.
