CENTRO DE TECNOLOGIA
CURSO DE ENGENHARIA MECÂNICA
CT013 – MECÂNICA GERAL I
PROF. Msc. ANTONIO VINICIUS G. CAMPOS
[1] Equilíbrio de partículas. Determine as forças resultantes nas questões.

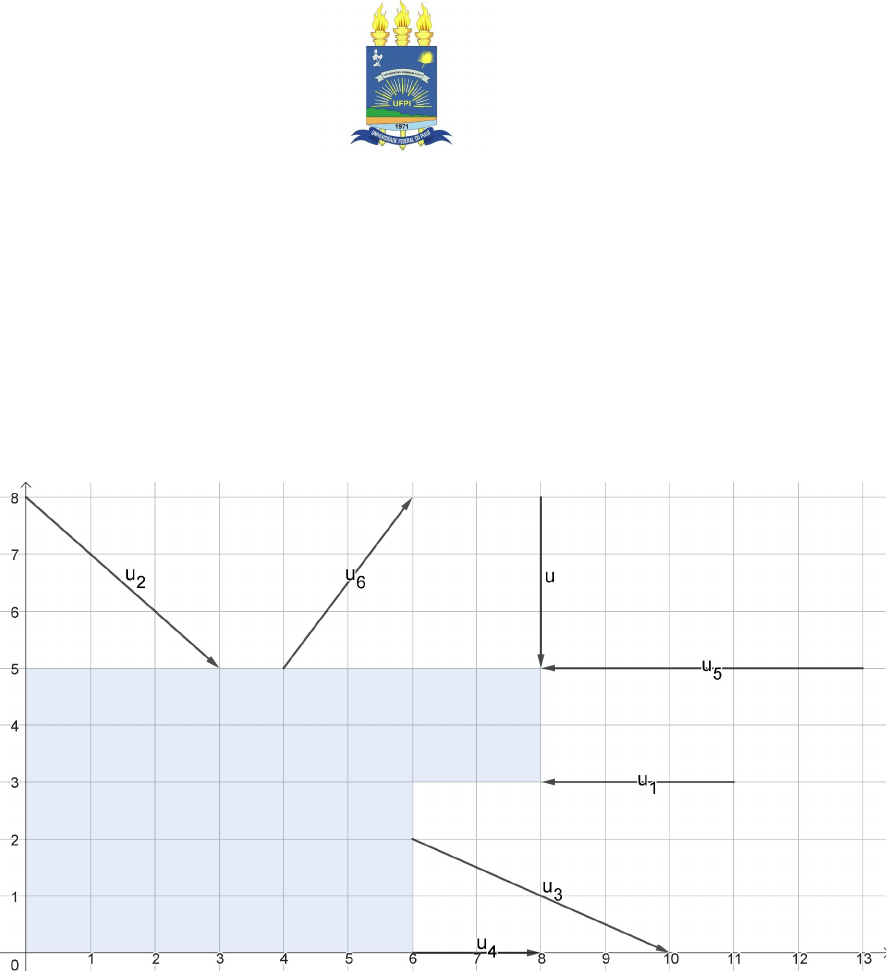

a) Considere que cada quadrado tem uma unidade (1 unid. ). Escreva todas as componentes
dos vetores u, u1, … apresentados na figura. Escreva em notação vetorial ex: u = 0i - 3j
 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 1
b) Considerando, na figura da questão anterior, que cada quadrado possui intensidade de 100
N, ou seja, 1 uni. = 100 N. Determine a força resultante nas direções x e y.
c) Considere o sistema de equilíbrio de um lustre (massa de 100 kg) como apresentado na
figura. As correntes foram projetadas para suportar até 90 kg de força. Considere que os
ângulos das correntes sejam α = 45o e β = 20o em relação à linha horizontal. Esboce o
diagrama de corpo livre no ponto central das correntes e determine: As duas correntes são
suficientes para suportar o peso do lustre?
 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 2
[2] Sistema de equilíbrio de forças. Determine o que se pede.
a) Considere que um varal de roupas está como mostrado na figura. Neste instante, devido ao
desbalanceamento do peso das roupas, o mesmo tende a rolar para a direita. Esboce o
diagrama de corpo livre do varal, considerando o peso das roupas como uma força e
escolha qual a combinação de roupas que deve ser colocada do outro lado para que o varal
não tombe. O peso das roupas está descrito na segunda figura.

I.
II.
III.
IV.
 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 3
b) No pátio de uma empresa de cervejas existe uma empilhadeira que opera movimentando
caixas. Considere que o peso do veículo é de cerca de 300 kg, a reação nas rodas traseiras é
de Ra = 1040 N e nas rodas dianteiras é de cerca de Rb = 3960 N. As dimensões entre
eixos das rodas e o centro de gravidade do veículo é de a = 50 cm e b = 100 cm. Para que o
veículo não tombe, role para a direita, qual deve ser a distância do centro de gravidade da
caixa c e o peso total da caixa P2?
 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 4
[3] Exercícios
a) A estrutura de treliça possui um pino central no ponto O. Determine a magnitude da força
F1 e o ângulo θ para a posição de equilíbrio mostrada. Considere a força F2 = 6 kN.

 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 5
b) Considere que a mola DB tem um comprimento indeformado de 2 m, determine a rigidez
da mola quando há um peso de 40 kg (caixa em A) na posição de equilíbrio estático
apresentado.
 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 6
c) Determine os momentos devido a todas as forças em relação ao ponto A.
 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 7
d) Determine as forças resultantes (Fx e Fy) e momento atuando no ponto A, para o sistema
de carregamento apresentado.
 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 8
antvi
Void
[4] QUESTÃO 37 – ENADE 2008 – ENGENHARIA MECÂNICA
a)
 PROF. ANTONIO CAMPOS – COORDENAÇÃO DE ENGENHARIA MECÂNICA – CT/ UFPI 9
