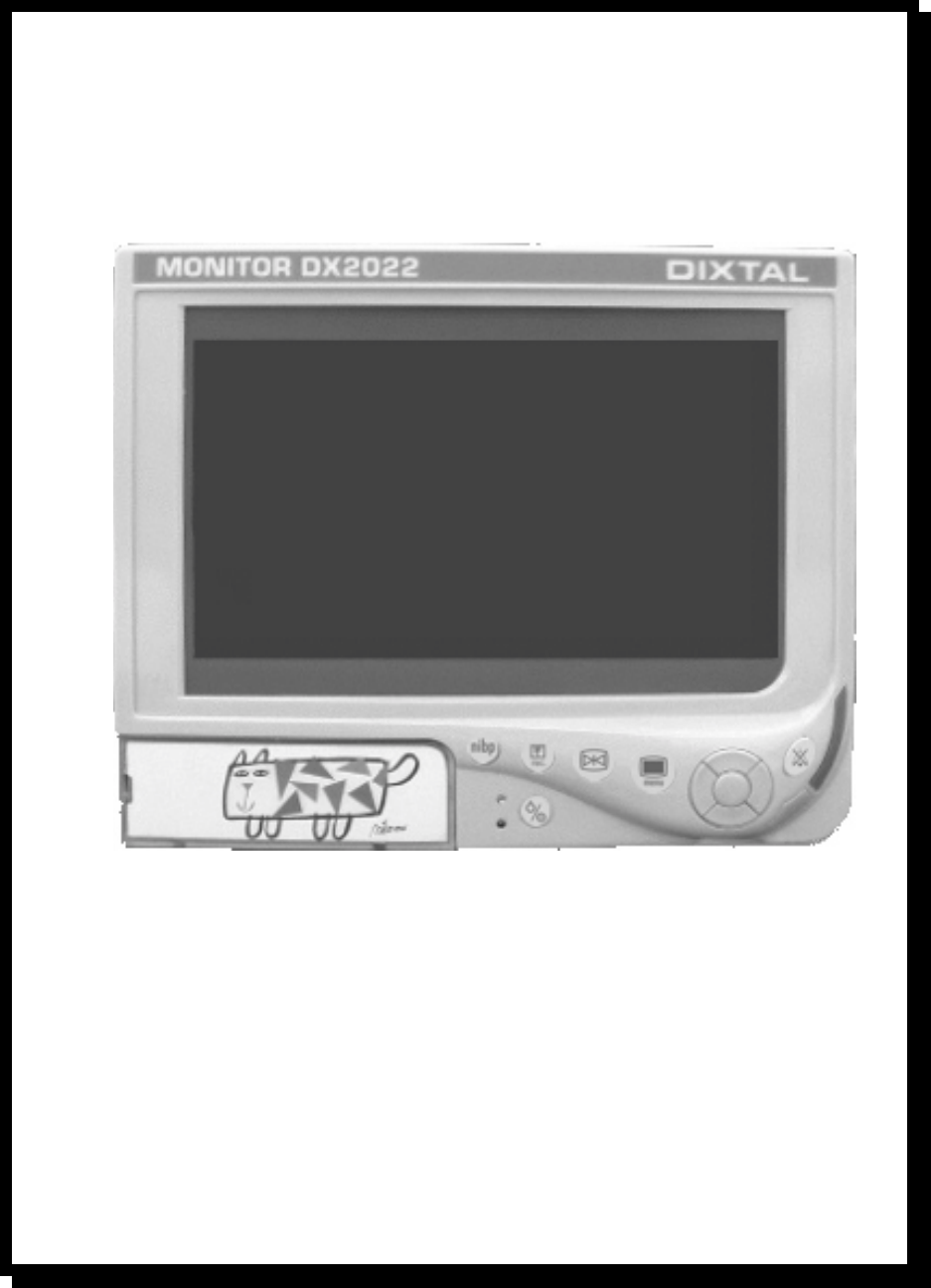

Manual de Operação DIXTAL DX 2022

Prévia do material em texto

Sistemas de Informação em Saúde

DX 2022DX 2022DX 2022DX 2022

























Manual de Operação


DIXTAL BIOMÉDICADIXTAL BIOMÉDICADIXTAL BIOMÉDICADIXTAL BIOMÉDICA
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

1

SUMÁRIO

1. INTRODUÇÃO 03

2. SEGURANÇA
2.1 Simbologia
2.2 Precauções
2.3 Cuidados com o Aparelho
2.4 Conexão com Outros Equipamentos
2.5 Embalagem, Transporte e Armazenamento
04
05
07
07
07
08

3. INSTALAÇÃO
3.1 Instalação Elétrica do Aparelho
3.2 Conexões

09
09
11

4. OPERAÇÕES BÁSICAS
4.1 Painel Frontal
4.2 Ligando o Aparelho
4.2.1 Ligado à rede elétrica
4.2.2 Ligado à bateria
4.2.3 Inicializando o aparelho
4.3 Painel de Controle
4.4 Funções das Teclas do Painel de Controle

13
13
14
14
14
16
17
17

5. MENU PRINCIPAL
5.1 Configurando o Aparelho
5.2 Alarme
5.3 Ajustes
5.3.1 Configurações avançadas
5.4 Paciente
5.5 Tabela
5.6 Tendência

20
21
21
24
26
28
31
33
6. DIAGRAMA E ESQUEMA
6.1 Diagrama de Blocos das Funções Parciais
6.2 Descrição Básica dos Blocos
6.3 Identificação das Partes Internas

34
34
35
36
7. MANUTENÇÃO, LIMPEZA E DESINFECÇÃO
7.1 Manutenção Corretiva
7.2 Manutenção Preventiva Técnica
7.3 Manutenção Preventiva pelo Usuário
7.4 Manutenção da Bateria
7.5 Limpeza e Desinfecção

38
38
38
38
39
39




DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

2
8. PROBLEMAS E SOLUÇÕES

41
9. ACESSÓRIOS 42

10. ESPECIFICAÇÕES TÉCNICAS
10.1 Descrição do Produto
10.2 Classificação e Normalização
10.3 Especificações Gerais
43
43
44
45

11. TERMO DE GARANTIA

46
12. DADOS DO FABRICANTE 47

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

3

INTRODUÇÃOINTRODUÇÃOINTRODUÇÃOINTRODUÇÃO



O DX 2022 é produzido pela DIXTAL BIOMÉDICA para monitoração dos
sinais vitais de pacientes adultos, pediátricos e neonatos, restrita a um paciente
de cada vez.

Algumas das principais características do DX 2022:

▪ Módulos de monitoração internos e pré-configurados.
▪ Operação através de menu de fichas (sem perda da monitoração de curvas e
parâmetros).
▪ Vários níveis de alarmes visual e sonoro com limites máximos e mínimos
programáveis para todos os parâmetros monitorados.
▪ Evolução em formato gráfico e numérico.
▪ Sistema de ajuda permanente na tela e detalhado em função da tela ativa
▪ Identificação do paciente e leito
▪ Teclas de operação direta
▪ Volume dos alarmes ajustáveis
▪ Congelamento dos sinais na tela
▪ Hora e data em todos os registros
▪ Velocidade do sinal ajustável
▪ Bateria interna recarregável
▪ Display de cristal liquido interno colorido ou monocromático (opcional)
▪ Permite alimentação direta por tensão DC ou AC.
▪ Permite transferência de dados (opcional).
▪ Engate e desengate rápido em suportes.
▪ Equipamento compacto e leve.
▪ Alça para transporte do aparelho embutida.




Observações:



1
IMPORTANTE:

1. Dependendo da versão do DX 2022 alguma(s) característica(s) citada(s)
pode(m) não estar presente(s).
2. Este manual descreve a operação e utilização de funções do DX 2022,
sendo de fundamental importância a sua leitura prévia antes de utilizar o
aparelho.
3. A não observância desta recomendação pode causar danos ao paciente,
operador e/ou aparelho devido à instalação ou operação incorreta.
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

4

 SEGURANÇASEGURANÇASEGURANÇASEGURANÇA



O DX 2022 tem entradas isoladas e apresenta uma isolação elétrica maior
que 10MΩ a 500VDC. A corrente de fuga que pode fluir do aparelho para o terra é
limitada a menos de 10µA à 240VAC.

O DX 2022 possui filtros de proteção que elimina qualquer risco de
segurança quando utilizado simultaneamente com outros estimuladores elétricos
tais como desfibrilador, marcapasso cardíaco, etc.

Quando um desfibrilador é utilizado em um paciente monitorado pelo DX
2022 não há nenhuma precaução especifica a ser tomada para o equipamento,
pois a descarga do desfibrilador não causa nenhum efeito sobre o mesmo.

Interferência eletromagnética externa em excesso pode interferir na
aquisição dos sinais fisiológicos do paciente. Caso isto ocorra procure eliminar a
fonte externa deste tipo de interferência.

A conexão de vários equipamentos em uma mesma rede de alimentação
elétrica pode causar cargas eletrostáticas, surtos ou transientes elétricos, que
podem induzir a flutuações nos sinais fisiológicos do paciente que não são de
origem fisiológicas. As durações destas flutuações são limitadas pelo tempo de
exposição do equipamento, mas não possuem efeitos que comprometam a
precisão do equipamento e segurança do paciente.

Quando aplicável, o tempo de recuperação após a descarga de um
desfibrilador é menor que 30 segundos, exceto quando determinado nas normas
particulares.

ATENÇÃO: Antes de iniciar a monitoração de um parâmetro fisiológico observar
todas as informações, cuidados sobre operação e aplicação dos acessórios, pois
o uso incorreto destes poderá causar danos ao paciente, tais como queimaduras
e/ou choque elétrico.

O DX 2022 segue todos os padrões de compatibilidade eletromagnética,
mas o Operador deve estar atento aos riscos de interferência sobre o aparelho
durante tratamentos específicos.



2
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

5
2.1 Simbologia

Tabela 1: Simbologia.

SIMBOLOGIA COMUMENTE UTILIZADA

Consultar a documentação acompanhante sobre informações importantes.

Consultar instruções de operação.
 Requer alimentação elétrica em corrente contínua (CC).
 Requer alimentação elétrica em corrente alternada (CA).

Indicador de alimentação por bateria.

Indica que o alarme está silenciado � INOP permanente para todos os
parâmetros.

Indica que o alarme está silenciado temporariamente para todos os
parâmetros.

Alarme silenciado para um determinado parâmetro.

Equipamento com parte aplicada tipo CF protegido contra descarga de
desfibrilador.

Equipamento com parte aplicada tipo BF protegido contra descarga de
desfibrilador.

Terminal de aterramento para equalização de potencial.

Terminal de aterramento para proteção.

Indicação de desligado / ligado para uma parte do equipamento.
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

6

Número de catálogo e/ou código do produto.

Produto de uso único, não reutilizar.

Código de lote de fabricação.

Número de série do dispositivo.

Data de fabricação do dispositivo.

Validade do dispositivo (caso aplique).

Condições ambientais � limites de temperatura para o dispositivo.

Condições ambientais � limites de umidade para o dispositivo.

Condições ambientais � limites de pressão atmosférica para o dispositivo.

Armazenagem e transporte � sentidode empilhamento das caixas.

Armazenagem e transporte � material frágil manusear com cuidado.

Armazenagem e transporte � manter seco.

Armazenagem e transporte � quantidade máxima para empilhamento.


DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

7
2.2 Precauções

PRECAUÇÃO: Indica uma condição potencialmente perigosa que pode provocar
danos corporais. As advertências abaixo devem ser consideradas para evitar
danos pessoais ao operador e ao paciente.

▪ Risco de explosão: Não utilize o aparelho na presença de gases inflamáveis
no ambiente.
▪ Risco de choque elétrico: Não retire a tampa do aparelho, quando
necessário deverá ser retirada apenas por pessoal qualificado.
▪ Sempre desligue o aparelho antes de limpá-lo. Não utilize sensores
danificados, cabos com fio desencapado, com a isolação danificada, bem
como utilize somente sensores e cabos originais.
▪ Falha de funcionamento: Se o aparelho não estiver funcionando
adequadamente como descrito, não o utilize até que o problema seja sanado
pelo pessoal qualificado.

2.3 Cuidados com o Aparelho

CUIDADO: Indica uma condição que pode provocar danos ao equipamento ou
mau funcionamento.

▪ Mantenha o aparelho sempre em local adequado.
▪ Evite locais onde possa ocorrer derramamento de líquidos sobre o aparelho.
▪ Mantenha o aparelho e seus acessórios sempre limpos e em bom estado de
conservação.
▪ Mantenha o aparelho em ambiente seco.
▪ Não utilize o aparelho se o mesmo estiver molhado ou com excesso de
umidade.
▪ Não utilize o aparelho se este apresentar danos externos ou houver suspeita
de queda.
▪ Conecte o aparelho sempre em locais onde a tomada possua aterramento
elétrico.
▪ Nunca esterilize ou mergulhe o aparelho em líquidos.
▪ Nenhuma tensão mecânica deve ser aplicada a qualquer um dos cabos do
equipamento, principalmente aqueles ligados ao paciente.
▪ Não exponha nem opere o aparelho e seus sensores em temperaturas
extremas.

2.4 Conexão com Outros Equipamentos

Equipamentos conectados na interface analógica e/ou digital devem ser
certificados de acordo com o respectivo padrão IEC. Além disso, todas as
configurações devem estar de acordo com o sistema padrão.

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

8
2.5 Embalagem, Transporte e Armazenamento

O aparelho é embalado em caixa reforçada com espuma para
amortecimento. Durante o transporte a embalagem deve ser manuseada
cuidadosamente para evitar danos ao aparelho.

Não armazene o aparelho e seus sensores a temperaturas superiores a
+55ºC ou inferiores a -10ºC ou locais com possível derramamento de líquido. A
umidade relativa do ar de 10% a 90% sem condensação e pressão atmosférica de
525mmHg a 760mmHg.

Se o DX 2022 não for utilizado durante 90 dias, este deve ser conectado à
rede elétrica, para recarregar a bateria. Isso se faz necessário para evitar que a
mesma seja danificada.


DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

9

INSTALAÇÃOINSTALAÇÃOINSTALAÇÃOINSTALAÇÃO



O DX 2022 não requer cuidados especiais ou projeto específico para sua
instalação além das recomendações dadas pelas boas práticas e normas de
instalações e segurança elétricas hospitalares como, por exemplo, as normas IEC
60364-710:2002 e NBR 13534.

O responsável pela instalação, manutenção e uso do equipamento deve se
certificar que o equipamento está fixado em um suporte adequado e que as
restrições de uso (ex: radiação, gases inflamáveis, temperatura e umidade) sejam
respeitadas. O responsável deve também se certificar de que todos os usuários e
operadores do equipamento sejam treinados para seu uso e tenham acesso aos
seus manuais.

Se esses cuidados não forem tomados na instalação, os requisitos de
performance e segurança podem ser comprometidos.

 Após o término da vida útil do aparelho, o responsável deve entrar em
contato com a DIXTAL ou um de seus representantes para se informar sobre os
procedimentos de retirada do equipamento.

3.1 Instalação Elétrica do Aparelho

 Antes de instalar o aparelho verifique se a tomada elétrica utilizada atende
às especificações abaixo:

▪ Tomada fêmea de 3 pinos (padrão Nema 5-15P) (Fig. 1), sendo:
▪ 1 pino fase � fio preto
▪ 1 pino para o neutro (110VCA) ou fase (220VCA) � fio azul claro ou vermelho.
▪ 1 pino redondo, no centro, para terra � fio verde.




 LIGAÇÃO







Fig. 1: Tomada Padrão Nema 5-15P.


3
PINO 110V 220V
1 NEUTRO FASE
2 FASE FASE
3 TERRA TERRA


3
21
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

10
▪ Tensão de alimentação isenta de variações.
▪ Ponto terra originado de barra de cobre montada no solo e com resistência
menor que 10Ω.

Observações:

1) Alertamos o operador da necessidade de suas instalações elétricas atenderem
a norma brasileira NBR 13534 – Instalações Elétricas em Estabelecimentos
Assistenciais de Saúde – Requisitos para Segurança que visa estabelecer
condições mínimas de segurança e eficiência para a instalação elétrica do
hospital, tanto por questão de segurança como também para a validade da
garantia do aparelho (prescrição para o Brasil).

2) Na falta de alimentação elétrica o equipamento é automaticamente alimentado
pela bateria interna, desde que esteja carregada, tornando-o independente da
disponibilidade de energia da rede elétrica.

3) O DX 2022 não possui ventilação forçada para dissipar o calor emitido pela
fonte de alimentação, assim é fortemente recomendado a instalação do
equipamento com área livre em torno do mesmo de no mínimo 10cm, a fim de
facilitar a dissipação de calor.

4) O DX 2022 não deve ser instalado em local não coberto e/ou exposto a luz
solar direta.

5) Assegure-se de que o suporte sobre o qual está instalado o equipamento
sustenta o máximo peso do equipamento com todos seus acessórios.

6) Fixe o DX 2022 a fim de evitar que o mesmo seja empurrado ou puxado.



















DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

11
3.2 Conexões

































Fig. 2: Painel Traseiro.



Observação:

1) Desenho ilustrativo de referência. Pode variar de acordo com a configuração
do aparelho.

4 1
6 5
3 2
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

12
O DX 2022 pode dispor de diversas conexões a cabos externos, dentre as
quais destacamos as mostradas na (Fig 2):

Nº DESCRIÇÃO
CONECTOR REQUISITOS DE SEGURANÇA E DETALHES PADRÃO
CONECTOR
1
Conexão Ethernet
(opcional) tipo
RJ45.
Para interconexões externas opcionais,
somente através de especificações da
engenharia da DIXTAL.
IEEE 802.3x.
2 Conexão padrão
RS232.
Saída serial padrão. Uso dedicado de acordo
com especificações da engenharia da DIXTAL. DB9
3 Conexão padrão
USB.
O sistema de conexão USB é usado para
conectar, por exemplo,pen drives externos.
Interface Open Host
Controller (OpenHC).
4 Entrada para cabo
de rede elétrica.
Utilizado para alimentar o aparelho com
corrente alternada -----------------------------
5
Entrada para cabo
de alimentação
elétrica de corrente
contínua DC.
Utilizado para alimentar o aparelho com
corrente contínua. JACK DC
6
Terminal de
equalização de
potencial.
Utilizado para conexão de um cabo para
aterramento de equalização de potencial, o
qual deve ser conectado ao aparelho e a um
ponto de aterramento.
O uso deste conector é aconselhado sempre
que for necessária a equalização do potencial
(do terra protetor, não do terra funcional) entre
o DX 2022 e outro aparelho.
-----------------------------

Observações:

1) Para informações sobre acessórios consultar manual de cada parâmetro.

2) Caso seja utilizado um condutor para equalização de potencial, esta conexão
deve ser alocada de modo que seja evitada sua interrupção, durante a
utilização do aparelho.

3) Outros tipos de conexão poderão ser efetuados através de especificações da
engenharia DIXTAL após análise do aparelho a ser conectado.
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

13

 OPERAÇÕES BÁSICAS OPERAÇÕES BÁSICAS OPERAÇÕES BÁSICAS OPERAÇÕES BÁSICAS



O DX 2022 deve ser operado exclusivamente por profissionais de saúde
qualificados.

4.1 Painel Frontal



































Fig. 3: Painel Frontal e Lateral.

Observação:

1) Desenho ilustrativo de referência. Os parâmetros podem variar de acordo com
a configuração do aparelho.


4
Alarmes e alertas
visuais
Botões de navegação
Tela
Botões de controle
rápido Indicador de aparelho
ligado na rede
Indicador de Bateria
Conectores dos Parâmetros
pré-configurados
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

14
4.2 Ligando o Aparelho

4.2.1 Ligado à rede elétrica

Para ligar o DX 2022 à rede elétrica, conecte o cabo de rede na entrada de
energia elétrica na lateral do aparelho, em seguida pressione a tecla liga/desliga
�Modo Espera� no painel frontal para ligar o equipamento, observe que o led
indicador de rede elétrica (led verde) fica aceso.

O DX 2022 utiliza a rede elétrica (AC), automaticamente alternando para
alimentação pela bateria interna na ausência da rede elétrica. O símbolo e o
led indicador de rede elétrica (led verde) aceso indica que o DX 2022 está sendo
alimentado pela rede elétrica.

Recomendamos que em caso de desconfiança em relação á instalação
elétrica do local a ser instalado o aparelho, isto é, falta de terminal de
aterramento, utilizar a fonte de alimentação interna (bateria, conforme seu tempo
de autonomia).

Símbolo indicador do sistema alimentado por rede elétrica











Fig. 4: Alimentação com rede elétrica

Observação:

1) Existem diferentes telas de monitoração, sendo a figura acima apenas
ilustrativa.

4.2.2 Ligado à bateria

O DX 2022 utiliza bateria caso falte energia ou o cabo de rede esteja
desconectado. O DX 2022 poderá funcionar, de acordo com sua configuração, por
2 horas para bateria padrão, ou por 4 horas caso esteja equipado com bateria
opcional, considerando que a bateria esteja completamente carregada.

A bateria será carregada sempre que o DX 2022 estiver conectado à rede
elétrica. Com o aparelho em operação e carregando a bateria o led indicador de
uso em bateria (led amarelo) permanece piscando devagar. Se houver algum
problema no carregamento da bateria o led indicador irá piscar rápido
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

15
Enquanto o DX 2022 estiver operando com bateria o led indicador de uso
em bateria (led amarelo) permanece aceso e um ícone em forma de bateria
aparecerá na tela, indicando os níveis de carga da bateria:

▪ A) Ícone cheio (verde), indicando carga total;
▪ B) Ícone Nível Alto (verde), indicando 75% da carga total;
▪ C) Ícone Nível Médio (amarelo), indicando 50% da carga total;
▪ D) Ícone Nível Baixo (vermelho), indicando 25% da carga total;
▪ E) Ícone vazio, indicando 0% da carga total, o ícone de bateria começa a
piscar e soar alarme, o led de alerta no canto inferior direito do DX 2022
também piscará, indicando que restam menos de 5 minutos de carga. Nesta
condição o parâmetro de NIBP não poderá ser acionado, por medida de
segurança, para evitar que o aparelho desligue sem aviso prévio.

Reconecte o DX 2022 à rede elétrica para recarregar a bateria. O DX 2022
continuará funcionando enquanto a bateria estiver recarregando. A bateria estará
totalmente recarregada em menos de 3 horas para bateria padrão.

Se o DX 2022 operar continuamente alimentado pela bateria enquanto
estiver no estado de bateria fraca, a bateria ficará exaurida e o DX 2022 desligará.

ATENÇÃO: Quando o DX 2022 está alimentado pela bateria interna o display
poderá apresentar uma leve queda no brilho do display, a fim de aumentar a
autonomia da bateria.

Símbolo indicador de alimentação com bateria












Fig. 5: Indicação de alimentação com bateria

Observação:

1) Existem diferentes telas de monitoração, sendo a figura acima apenas
ilustrativa.





A) Bateria cheia
(verde)
B) Bateria Nível
Alto (verde)
C) Bateria Nível
médio (amarela)
D) Bateria Nível
Baixo (vermelho)
E) Bateria vazia
(cinza)

Fig. 6: Níveis de carga da bateria
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

16
4.2.3 Inicializando o aparelho

▪ Conecte os cabos aos respectivos conectores e ao paciente, de acordo com
os parâmetros a serem Monitorados.
▪ Ligue o equipamento, pelo botão localizado no painel frontal,
pressionando o mesmo por 01 segundo.

▪ Verifique se o indicador do aparelho ligado está aceso, (Fig 3).

▪ Após a inicialização, aparecerá a tela de monitoração com os parâmetros
Monitorados (Fig. 7) e o operador será indagado se os dados do paciente
anterior devem ser apagados.
























Fig. 7: Exemplo da Tela de Monitoração.

Observação:

1) As telas podem variar conforme a configuração do equipamento, sendo a
figura acima apenas ilustrativa.


Traçados

 Na tela de monitoração podem ser mostrados traçados e parâmetros,
dentre outras informações.




DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

17
4.3 Painel de Controle





















Fig. 8 : Painel de Controle.





Fig. 8: Painel de controle.

4.4 Funções das Teclas do Painel de Controle


Tecla liga / desliga e “Modo Espera”

! Para ligar o aparelho pressione a tecla;
! Com o aparelho ligado mantenha a tecla pressionada por aproximadamente 2
segundos para entrar em �Modo Espera�;
! Para retornar do �Modo Espera� mantenha a tecla pressionada até voltar a
tela de monitoração (aproximadamente 2 segundos);
! Para desligar, pressione a tecla e mantenha pressionada até desligar
(aproximadamente 5 segundos).


Tecla Menu

! Utilizada para entrare sair da ficha de menu e sub-menus. Ao sair de
qualquer menu ou sub-menu todas as alterações são salvas
automaticamente.








Inicia/Cancela
uma medida
NIBP
Inicia/Cancela o
Registro
Congela/
Descongela
Entra/Sai
dos
menus
Silencia
Alarmes
Alarmes e
alertas
visuais
Tecla
Liga/Desliga
�Modo Espera�
Luzes
Indicadoras de
funcionamento
Botão de Seleção Botões Direcionais ou
� Botões para navegação�
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

18

Botões Direcionais e Botão de Seleção


Deve ser utilizado para configurar o aparelho e acessar fichas de controle.

! Selecione o controle desejado pressionando os Botões Direcionais.
! Pressione o Botão de Seleção (Botão Central) para iniciar o ajuste do valor (a
cor do comando mudará).
! Pressionando os Botões Direcionais o valor do controle é alterado, para mais
ou para menos, para cima ou para baixo, de sim para não e etc.
! Pressione novamente o Botão de Seleção (Botão Central) para confirmar o
valor ajustado.
! Pressione a tecla Menu para encerrar os ajustes e sair da ficha do menu.


Tecla Alarme

Esta tecla é utilizada para o reconhecimento de um alarme sonoro ou
visual. Ao pressionar esta tecla, o alarme é reconhecido imediatamente.

Casos de Ativação da Tecla ALARME

▪ Reconhecer a ocorrência de um alarme

 Nesse caso, a tecla alarme é utilizada para o reconhecimento de um
alarme sonoro ou visual. Assim que ela for pressionada o alarme cessará por um
período pré-determinado. Aparecerá um símbolo seguido por uma indicação
�INOP� que ficará alterando com o tempo (em segundos) que resta para a
reativação do alarme.

▪ Desativar o Áudio Temporariamente (Silenciamento Temporário)

Nesse caso, a tecla alarme é utilizada para impedir que qualquer alarme
sonoro dispare durante um intervalo de tempo pré-determinado.

Para ativá-la pressione a tecla ALARME, no canto superior esquerdo da
tela de monitoração aparecerá um símbolo e o tempo (em segundos) que resta
para o final da desativação.

Tempo restante de suspensão (silenciamento).

Utilize o silenciamento temporário durante o ajuste do equipamento,
conexões, troca de cabos ou qualquer outro procedimento necessário que possa
provocar o disparo indesejado de algum alarme.


DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

19
Para desativar o silenciamento temporário, pressione novamente a tecla
ALARME.

▪ Teste Automático do Alarme

Toda vez que o DX 2022 é ligado é feita uma verificação do som e do
sistema de alarme visual.

O operador pode verificar se o alarme visual está operante reiniciando o
equipamento e observando se as lentes amarela e vermelha acendem por alguns
segundos e, em seguida, se apagam. Além disso, será emitido um alarme sonoro
de nível normal.


Tecla Congela

Esta tecla é utilizada para congelar e descongelar os traçados na tela de
monitoração, os valores numéricos não são congelados.


Tecla NIBP

Esta tecla permite iniciar/cancelar diretamente uma medida de NIBP �
pressão arterial não invasiva � sem que seja necessário entrar na ficha NIBP do
menu principal. Para maiores informações consulte o manual do módulo de NIBP.


Registro

Inicia e cancela o registro de dados, por exemplo, no pendrive se este
estiver conectado, por um período de no máximo três minutos.

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

20

MENU MENU MENU MENU PRINCIPALPRINCIPALPRINCIPALPRINCIPAL



O menu principal é apresentado em forma de fichas, facilitando a
configuração do aparelho. Nele são apresentados alguns tópicos fixos tais como:
TENDÊNCIA, TABELA, PACIENTE e AJUSTE e outros que podem ser
adicionados ao menu principal de acordo com a configuração do equipamento
como: ECG, RESP, TEMP, NIBP, SpO2 e ETCO2.

Fig. 9: Menu Principal.

Observação:

1) As telas podem variar conforme a configuração do equipamento, sendo a
figura acima apenas ilustrativa.





5

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

21
5.1 Configurando o Aparelho

Toda configuração do aparelho é feita pelo operador através das fichas do
MENU.

Para realizar as configurações siga o procedimento abaixo:

▪ Pressione a tecla MENU ou Botão de Seleção no painel de controle (fig. 8)
para ter acesso a tela do menu principal (fig. 9).
▪ Utilize os Botões Direcionais para navegar entre as fichas e controles que
deseja alterar ou consultar.
▪ Pressione o Botão de Seleção para selecionar o controle escolhido.
▪ Utilize os Botões Direcionais para alterar o valor dos controles, em alguns
controles os Botões Direita e Esquerda alteram os valores de 10 em 10
unidades e os Botões para Cima e para Baixo alteram os valores de 1 em 1
unidade.
▪ Para confirmar o valor alterado pressione o Botão de Seleção novamente.
▪ Pressione a tecla MENU para retornar à tela de monitoração (fig. 7) e salvar
automaticamente a configuração feita.

5.2 Alarme

A configuração da faixa e tipo de alarme é feita na ficha de cada parâmetro,
conforme o exemplo abaixo.























Fig. 10: Ficha de ECG
Observação:

1) A faixa de ajuste dos alarmes se encontra especificada no manual de cada
módulo.


Controles para
configuração dos
alarmes
NIBP
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

22
Tipos de Alarmes

Alarmes fisiológicos e técnicos.

O alarme fisiológico é aquele relacionado às variáveis (parâmetro ou sinal)
do PACIENTE.

O alarme técnico é relacionado ao DX 2022 e seus acessórios. Exemplos;
Alarme Fisiológico: limite de alarme da freqüência cardíaca; Alarme Técnico:
sensor desconectado.

Níveis de Alarme

 O DX 2022 apresenta cinco níveis de alarme que podem ser definidos
separadamente para cada parâmetro dependendo da necessidade do Operador.
Em todos os casos, a partir do momento que a condição de alarme cessar, a
sinalização sonora e visual também cessará. Tanto para os alarmes visuais
quanto os sonoros, o sistema de alarmes suprime uma condição de alarme
quando é iniciada uma condição de alarme relacionada a uma maior prioridade.

 Descrição dos níveis de alarme:

▪ Desligado: Neste tipo de alarme, mesmo se o valor do parâmetro sair da faixa
de alarme, nenhum aviso sonoro ou visual será emitido. Ao lado do parâmetro,
na tela de Monitoração, será mostrado um ícone ( ) indicando que o
parâmetro está com o alarme desligado.

▪ Visual: Neste tipo de alarme apenas um aviso visual será emitido pelo DX
2022 quando o parâmetro apresentar um valor fora da sua faixa. O parâmetro
irá piscar com uma seta para baixo, indicando que o valor está abaixo do limite
inferior, ou para cima indicando que o valor está acima do limite superior. Além
disso, a lente amarela irá acender.

▪ Discreto: Neste tipo o DX 2022 emitirá avisos visuais e sonoros. Após 10
segundos do disparo do alarme visual, se o parâmetro continuar fora da faixa,
o alarme sonoro emitirá um som pouco agudo e que se repetirá a cada 15
segundos. Além disso, a lenteamarela irá acender. Ao pressionar a tecla
�Alarme� a sinalização cessará.

▪ Normal: Neste tipo o DX 2022 emitirá avisos visuais e sonoros. Após 10
segundos do disparo do alarme visual, se o parâmetro continuar fora da faixa,
o alarme sonoro, um som de tom mais agudo de 3 notas, será emitido a cada
3 segundos. Além disso, a lente amarela irá piscar. Ao pressionar a tecla
�Alarme� a sinalização cessará.

▪ Severo: Neste tipo o DX 2022 emitirá avisos visuais e sonoros. Os alarmes
visuais e sonoros serão disparados ao mesmo tempo. O alarme sonoro é
composto por 10 notas que são emitidas a cada 3 segundos. Além disso, a
lente vermelha irá piscar. Ao pressionar a tecla �Alarme� a sinalização cessará.
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

23
Observação:

1) Alarmes Técnicos são considerados de baixa prioridade.

Alarme de Alerta de Funcionamento

Durante o disparo do alarme sonoro e visual de alerta de funcionamento
poderá ser apresentada uma mensagem na tela de monitoração para que o
próprio operador possa solucionar o problema (Fig. 10).



Figura 10: Exemplo de Alerta.

Observação:

1) As telas podem variar conforme a configuração do equipamento, sendo a
figura acima apenas ilustrativa.

Tempo de Retardo Sonoro do Sistema de Alarme

O tempo de retardo sonoro do sistema de alarme por limites de parâmetros
é variável de acordo com o nível de alarme escolhido pelo operador, a saber:

▪ Alarme Tipo Severo: imediato.
▪ Alarme Tipo Normal e Discreto: menor ou igual a 10 segundos.

Observações:

1) Exceto quando especificado em normas particulares.

2) O tempo de retardo do sistema de alarme de funcionamento serve para que,
quando qualquer sensor seja desconectado acidentalmente, não ative o
alarme. Isto possibilita que o sensor seja recolocado sem o disparo do alarme,
quando aplicável, este tempo de retardo é menor que 5 segundos.

3) O atraso do reconhecimento do valor de cada parâmetro pelo DX 2022 está
documentado nos manuais específicos de cada parâmetro.






DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

24
5.3 Ajustes

 Através desta ficha de configuração o operador poderá selecionar o tipo de
alarme conforme o ambiente de operação, redefinir a data e hora do aparelho,
ajustar o volume do alarme sonoro e mais algumas configurações.


Fig. 11: Ficha de Ajustes.

Observação:

1) As telas podem variar conforme a configuração do equipamento, sendo a
figura acima apenas ilustrativa.

Ambiente

 O DX 2022 permite a configuração do tipo de Ambiente no qual o aparelho
será utilizado. São 4 ambientes pré-configurados: UTI, Centro Cirúrgico, Pronto
Atendimento e Diagnóstico. Cada Ambiente possui um símbolo especifico que irá
aparecer na barra de status da tela de monitoração, para mostrar ao Operador
qual a configuração do DX 2022.






Altera o
Ambiente.
Altera o
volume
Habilita/
Desabilita a
moldura.
Altera
indicação
do leito.
Habilita/
Desabilita as
unidades dos
parâmetros.
Habilita/
Desabilita
silenciar
alarme.
Exibe tela
de ajuda
(?).
Habilita/
Desabilita
Lembrete
sonoro do
silenciar
alarme.
Configurações
avançadas.
Altera Data e
Hora do
aparelho.
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

25
Tabela 5: Relação entre o Ambiente selecionado e a filtragem do traçado de ECG.

AMBIENTE NÍVEL
ALARME FILTRO ECG
Terapia Intensiva Normal Remove parcialmente o ruído de alta freqüência
causando pequena distorção no traçado.
Centro Cirúrgico Discreto Remove o ruído de alta freqüência causando uma
maior distorção no traçado.
Pronto Atendimento Severo Remove parcialmente o ruído de alta freqüência
causando pequena distorção no traçado.
Diagnóstico Normal Sem filtro*

* Controle do filtro na ficha de configuração de ECG (ver manual do parâmetro de
ECG/RESPIRAÇÃO/TEMPERATURA item �Especificações Técnicas� para maiores detalhes)

Observação:

1) A configuração do Ambiente é importante, pois interferem diretamente nos
limites de alarme pré-configurados entre outras funcionalidades.

Leito

O DX 2022 permite a configuração do Leito no qual está sendo usado.

Molduras

O DX 2022 permite que as molduras que ficam ao redor dos parâmetros
sejam desabilitadas.

Unidades

O DX 2022 permite que a exibição de unidades dos parâmetros seja
desabilitada.

Data

 Permite ajustar a data e hora do aparelho de acordo com a hora local. O
ajuste da data e hora do aparelho também é importante para que os dados
registrados pelo aparelho sejam identificados corretamente.

▪ Use os Botões Direcionais e o Botão de Seleção para ajustar a data e hora do
aparelho.
▪ Apos o ajuste da data e hora do aparelho selecione o controle APLICAR, para
salvar e aplicar as alterações realizadas na data e hora do aparelho.

Silenciar Alarmes

▪ Para ativar a funcionalidade de �Silenciar alarmes� deixe a respectiva Caixa de
Seleção selecionada (Fig. 11). Uma mensagem �Inop� aparecerá na parte
superior da tela de monitoração.

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

26


Para desativar o silenciamento definitivo (Inop), faça o mesmo
procedimento descrito acima, mas desta vez, desmarcando a Caixa de Seleção.
Quando os alarmes sonoros estão silenciados, o DX 2022 poderá emitir um bip
(Lembrete Sonoro) a cada 2 minutos para lembrar o operador que a opção
�Silenciar Alarmes� está ativada. Verifique o item 5.3.1 deste manual para mais
informações.

▪ Pressione a tecla MENU para retornar à tela de monitoração e confirmar os
valores.

Desabilitar Lembrete sonoro de Silenciar Alarme

Esta função permite silenciar o Lembrete Sonoro de Silenciar Alarme para
que o DX 2022 não emita nenhum som.

A função �Desabilitar Lembrete Sonoro de Silenciar Alarme� por padrão é
desabilitada e sua alteração só é permitida após a liberação através de senha
(ficha de Configurações Avançadas).

Volume de Alarmes

Esta função permite alterar o volume dos alarmes de acordo com a
necessidade do ambiente no qual o DX 2022 foi instalado.

Ajuda “?”

Esta função abre uma sub-ficha com telas de ajuda (help) �on line�.

5.3.1 Configurações avançadas

Existem algumas configurações protegidas por senha que apenas o
usuário responsável pelo equipamento pode alterar. Estas configurações incluem:

▪ Permitir Silenciar Alarmes
Habilitando este controle, a função de �Silenciar Alarmes� será ativada na ficha
de AJUSTES, permitindo que qualquer operador silencie completamente
(Modo INOP) os alarmes sonoros.

▪ Lembrete sonoro do Silenciar alarmes
Sempre que o alarme sonoro for silenciado por tempo indeterminado o DX
2022 irá emitir periodicamente um som, que indica que os alarmes sonoros
estão desabilitados, mas este lembrete sonoro pode ser configurado usando
os controles abaixo.


DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

27
▪ Deixar sempre desativado:
Habilitando este controle, a função de �Desabilitar Lembrete sonoro de
Silenciar Alarme� será desativada, ou seja, o Lembrete Sonorode Silenciar
Alarme não irá tocar até que seja ativado novamente.

▪ Permitir que outros desativem:
Habilitando este controle, a função de �Desabilitar Lembrete sonoro de
Silenciar Alarme� será ativada na ficha de AJUSTES, permitindo que qualquer
operador habilite ou desabilite o lembrete sonoro de Silenciar Alarme.

▪ Configuração dos Níveis e limites de Alarmes
O DX 2022 permite que os níveis e limites de alarmes de cada parâmetro
sejam alterados de forma independente, mas quando o DX 2022 for desligado
e ligado novamente o mesmo reinicia com as configurações padrão.

▪ Gravar configuração atual como padrão:
Este controle permite gravar qualquer configuração dos níveis e limites de
alarmes como um novo padrão do aparelho. Desta forma sempre que o DX
2022 reiniciar, os níveis e limites de alarmes estarão ajustados conforme o
novo padrão.

▪ Recuperar configuração de fábrica:
Este controle recupera todas as configurações dos níveis e limites de alarmes
de fábrica.

▪ Alterar senha
Este controle permite alterar a senha cadastrada.

Observação:

1) A senha inicial para �Configurações Avançadas� é �1234�. No entanto, esta
senha deve ser alterada para assegurar que apenas o usuário (responsável
pelo uso e manutenção do equipamento) tenha acesso a estas configurações.
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

28
5.4 Paciente

Esta ficha está relacionada com a configuração dos dados do paciente.



























Fig. 12: Ficha de configuração de Paciente.

Registro de Internação

▪ Selecione o controle EDITAR em seguida INTERNAÇÃO. Aparecerá uma tela
com valores alfanuméricos (fig. 13).












Fig. 13: Tela alfanumérica para identificação do paciente.
Observação:

1) As telas podem variar conforme a configuração do equipamento, sendo a
figura acima apenas ilustrativa.


Seleciona tipo de
paciente
Internar novo
paciente
Seleciona edição
de dados do
paciente
Data e hora
da internação
do paciente
Edita registro
de Internação
do paciente
Dar alta ao
paciente
Seleciona
altura do
paciente
Seleciona
sexo do
paciente
Edita nome
do paciente
Seleciona idade
do paciente
Seleciona peso
do paciente
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

29
▪ Edite o número ou nome de registro de internação do paciente, utilizando os
Botões de Navegação.
▪ Para sair utilize a função SAIR ou pressione a tecla MENU.
▪ Pressione novamente a tecla MENU para voltar à tela de monitoração.

Nome do Paciente

▪ Selecione EDITAR e em seguida o controle NOME. Aparecerá uma tela com
valores alfanuméricos (fig. 14).


Fig. 14: Tela alfanumérica para identificação do paciente.
Observação:

1) As telas podem variar conforme a configuração do equipamento, sendo a
figura acima apenas ilustrativa.

▪ Edite o nome do paciente, utilizando os Botões de Navegação.
▪ Para sair utilize a função SAIR ou pressione a tecla MENU.
▪ Pressione novamente a tecla MENU para voltar à tela de monitoração.

Tipo de Paciente

Esta configuração efetua o ajuste do tipo de paciente sob monitoração do
DX 2022. Esta configuração é utilizada pelo Modulo de NIPB (pressão arterial não
invasiva) para ajustar o tipo de manguito que esteja acoplado ao DX 2022,
alterando a pressão interna do manguito utilizado e o algoritmo de calculo. Efetua
também os ajustes básicos dos níveis e tipos de alarme de acordo com o paciente
escolhido.

ATENÇÃO: O ajuste incorreto desta configuração pode acarretar medidas
incorretas de NIBP e excessiva pressão de enchimento do manguito para
pacientes NEONATOS.





DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

30
▪ Selecione EDITAR e em seguida o controle PACIENTE
▪ Selecione o tipo de paciente, utilizando os Botões de Navegação.
▪ Pressione o Botão de Seleção confirmando a seleção.
▪ Após selecionar novo tipo de paciente aparecerá uma tela de confirmação.

Idade do Paciente

▪ Selecione EDITAR e em seguida o controle IDADE.
▪ Edite a idade do paciente, utilizando os Botões de Navegação.
▪ Selecione a unidade da idade (dias, meses ou anos).

ATENÇÃO: Independente da inserção da Idade do paciente, o tipo do paciente
deve ser alterado para não acarretar medidas incorretas.

Sexo do Paciente

▪ Selecione EDITAR e em seguida o controle SEXO.
▪ Selecione o tipo de paciente, utilizando os Botões de Navegação.

Altura do Paciente

▪ Selecione EDITAR e em seguida o controle ALTURA.
▪ Edite a altura do paciente (em centímetros), utilizando os Botões de
Navegação.

Peso do Paciente

▪ Selecione EDITAR e em seguida o controle PESO.
▪ Edite o peso do paciente, utilizando os Botões de Navegação.
▪ Selecione a unidade do Peso (Kg ou g).

Dar Alta Paciente

▪ Selecione o controle DAR ALTA.
▪ Aparecerá uma tela de confirmação de alta do paciente.

Internar Novo Paciente

▪ Selecione o controle NOVO PACIENTE.
▪ Aparecerá uma tela de confirmação de internação do paciente.









DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

31
5.5 Tabela

Esta ficha possibilita a apresentação na forma tabular da evolução de
alguns parâmetros vitais, dados numéricos em um determinado intervalo de
tempo.

Evolução Tabular

























Fig. 15: Ficha de evolução tabular do paciente.

Selecionando intervalo

▪ Selecione o controle INTERVALO.
▪ Selecione o intervalo dentre as opções existentes.

Referência

▪ Selecione o controle REFERÊNCIA.
▪ Altere o valor, colocando a hora que deseja como referência para o início da
tabela e pressione o Botão de Seleção para confirmar.


Seleciona intervalo
da evolução
Seleciona a hora de
referência da tabela
Seleciona quais
parâmetros
serão
mostrados
Exporta os
dados (ex: para
Pendrive)
NIBP
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

32
Parâmetros

▪ Selecione o controle PARÂMETROS.
▪ Aparecerá uma tela de opções de parâmetros, selecione os parâmetros
desejados.

Exportar

Esta função exporta os dados da tabela para um dispositivo de memória
não volátil, permitindo a análise dos dados posteriormente em um computador.

▪ Verifique se existe um dispositivo de memória não volátil (ex: pendrive)
conectado ao aparelho.
▪ Selecione o controle EXPORTAR.
▪ Todos os dados devem ser exportados para o pendrive.

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

33
5.6 Tendência

Esta ficha possibilita a apresentação na forma gráfica da evolução de
dados em um determinado intervalo de tempo.

Evolução Gráfica

Fig. 16: Ficha de evolução gráfica do paciente.

Selecionando Parâmetro da Evolução

▪ Selecione o controle Parâmetro 1 ou 2 na ficha da tendência.
▪ Aparecerá uma tela de opções de parâmetros.
▪ Selecione a opção desejada.

Selecionando Tempo daEvolução

▪ Selecione o controle de INTERVALO DE TEMPO DA EVOLUÇÃO.
▪ Aparecerá a tela com opções de intervalo de tempo.
▪ Selecione a opção desejada.

Seleciona
parâmetro do
gráfico
Intervalo de
tempo
Seleciona
parâmetro do
gráfico
Hora do
registro
Barra de
rolagem
Área de
apresentação
do gráfico
NIBP
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

34


 DIAGRAMA E ESQUEMADIAGRAMA E ESQUEMADIAGRAMA E ESQUEMADIAGRAMA E ESQUEMA


Dependendo da configuração do aparelho, podem ocorrer algumas
variações em relação aos parâmetros internos e opcionais apresentados no
diagrama e no esquema a seguir.

6.1 Diagrama de Blocos das Funções Parciais


























Fig. 17: Diagrama de blocos das funções parciais.

Observação:

1) Desenho ilustrativo de referência. O Diagrama de blocos pode variar de
acordo com a configuração do aparelho.

6

Teclado
Medidor de
Pressão
Não
Invasiva

Medidor de
Oximetria
Medidor de
ECG e
RESP

Medidor de
Temperatura

Medidor de
Capnografia

Alto
Falante

Placa de
Leds
Vídeo
(Display)

Rede
(opcional)

Saída
Serial

USB

Fonte /
Bateria


Controle Geral
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

35
6.2 Descrição Básica dos Blocos

Fonte / Bateria

Responsável pela alimentação do aparelho e recarregamento da bateria.
Regula a tensão da rede em valores que serão aplicados em diversas partes dos
circuitos que compõem o aparelho.

Controle Geral

Recebe e processa as informações dos parâmetros, controla a aquisição
dos dados, o teclado, o alto falante, placa de leds, envia as informações para a
saída de vídeo e se comunica com Rede, Saída Serial, USB.

Alto Falante

Emite sinal sonoro.

Teclado

É através do teclado que os ajustes dos parâmetros, controles e outras
funções são realizados.

Vídeo

Apresenta na tela os traçados e outras informações que estão sendo
Monitorados.

Medidores

Responsáveis pela aquisição e análise dos parâmetros de monitoração.

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

36
6.3 Identificação das Partes Internas










Fig. 18: Esquema do aparelho.

Observação:

1) Desenho ilustrativo de referência. As partes internas podem variar de acordo
com a configuração do aparelho.



3 4 5
6
7
8
9
10
2
11
 13

14

16
12

17

15
1
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

37
ITEM DESCRIÇÃO
1 Painel da arte
2 Painel frontal
3 Teclas / Placa teclado
4 Protetor do vídeo
5 Vídeo de cristal líquido
6 Suporte do vídeo de cristal líquido e da Placa processadora principal
7 Placa processadora principal
8 Placa pressão não invasiva
9 Suporte da bateria
10 Bateria
11 Suporte dissipador da placa fonte alimentação
12 Placas oximetria
13 Painel e conectores de entrada dos parâmetros
14 Blindagem inferior da fonte alimentação
15 Placa fonte alimentação
16 Blindagem superior da fonte com dissipador
17 Tampa traseira com painel de ventilação



























DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

38
MANUTENÇÃO, MANUTENÇÃO, MANUTENÇÃO, MANUTENÇÃO,
LIMPEZA E LIMPEZA E LIMPEZA E LIMPEZA E
DESINFECÇÃODESINFECÇÃODESINFECÇÃODESINFECÇÃO

7.1 Manutenção Corretiva

Sempre que for necessário, a manutenção do aparelho só deverá ser
efetuada pela DIXTAL, pela Rede Credenciada de Assistência Técnica DIXTAL ou
por pessoal autorizado da DIXTAL, de modo a garantir a confiabilidade do
aparelho e a validade do Certificado de Garantia.

7.2 Manutenção Preventiva Técnica

Para assegurar uma maior confiabilidade do aparelho, o usuário deve
certificar-se que anualmente as seguintes verificações sejam feitas:

Esta manutenção consiste de:

▪ Verificação da calibração;
▪ Verificação da isolação elétrica do aparelho;
▪ Verificação de corrente de fuga;
▪ Teste de vibração;
▪ Verificação dos contatos elétricos;
▪ Verificação dos indicadores sonoro e visual.

Com estas verificações as eventuais falhas no aparelho, riscos de leituras
incorretas e a necessidade de manutenção corretiva são minimizados.

7.3 Manutenção Preventiva Pelo Usuário

A cada três meses, o usuário deve verificar que não há no aparelho:

▪ Ressecamento de borrachas e conexões.
▪ Trincamento de partes plásticas e conectores.
▪ Oxidação de partes metálicas.
▪ Rompimento de cabos.
▪ Falhas no alarme sonoro ou visual.

Constatado qualquer um desses problemas, entrar em contato com a
DIXTAL ou com a Rede Credenciada de Assistência Técnica DIXTAL para que as
medidas necessárias sejam tomadas.


7
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

39
Ressaltamos que, o DX 2022 executa alguns testes toda as vezes em que
é ligado como, por exemplo, testes de acionamento dos alarmes sonoros e
visuais, testes de verificação dos sensores de SpO2, EtCO2 e Temperatura, e
verificação de eletrodos soltos para o cabo de ECG, indicando ao operador
possíveis defeitos no equipamento e/ou nos seus acessórios.

Tomar todos os cuidados mencionados, aliados às medidas de limpeza do
equipamento abaixo citadas aumentará a confiabilidade do equipamento, além de
aumentar a vida útil do mesmo.

7.4 Manutenção da Bateria

A cada três meses, conecte o DX 2022 à rede elétrica para recarregar a
bateria. Deixe o DX 2022 conectado à rede elétrica por pelo menos 6 horas. Se o
DX 2022 apresentar que a bateria está fraca ou que há problemas no
carregamento da bateria, entre em contato com a DIXTAL ou com a Rede
Credenciada de Assistência Técnica DIXTAL.

A bateria opera com segurança até a temperatura máxima de 65ºC (149ºF),
valores superiores podem causar danos ao aparelho e/ou ao operador.

Observações:

1) As baterias recarregáveis contidas no DX 2022 deverão ser substituídas
somente por pessoal técnico qualificado.

2) As baterias do DX 2022 são de Ni-MH (Níquel Hidreto Metálico), não contem
metais pesados, portanto não é necessário encaminhar à DIXTAL, podendo
ser descartada por não apresentar risco potencial à saúde e ao meio
ambiente, conforme as resoluções do CONAMA nº 257 e nº 263.

7.5 Limpeza e Desinfecção

Abaixo seguem instruções que devem ser seguidas rigorosamente sempre
que for necessário limpar e/ou desinfetar o aparelho e seus acessórios.
Sugerimos que tais medidas sejam efetuadas no mínimo a cada três meses, ou
períodos menores sempre que for evidente a existência de sujeira ou
contaminação.

Cuidados Quanto à Limpeza e Desinfecção do Aparelho

▪ Não deixe que líquidos caiam ou penetrem no equipamento. Caso isto
aconteça, desligue imediatamente o aparelho e entre em contato com a
assistência técnica autorizada.
▪ Não tente esterilizá-lo por autoclave ou qualquer outra técnicade imersão em
desinfetante, líquido ou vapor.
▪ Desligue sempre o DX 2022 e desconecte-o da tomada de energia antes de
iniciar a limpeza.

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

40
 Algumas sugestões sobre limpeza e desinfecção são apresentadas a
seguir, mas o Departamento de Controle de Infecção do Hospital deve ser
consultado.

Partes Externas do Aparelho

▪ Quando necessário utilize apenas um pano limpo e macio levemente
umedecido em água morna e sabão neutro para limpá-lo, retirando possíveis
excessos com outro pano limpo e seco.
▪ Não utilize nenhum produto químico como derivados de thinner, álcool ou
benzina para limpar o equipamento e seus acessórios.
▪ Jamais imergir o aparelho em líquidos.

Cabos e Sensores

▪ Limpe-os com um pano limpo e macio levemente umedecido em água morna e
sabão neutro, retirando possíveis excessos com outro pano limpo e seco.
▪ Nunca imergir.
▪ Não esterilizar.

Proteção Ambiental

Os Equipamentos e acessórios fornecidos pela DIXTAL não apresentam
riscos ao final de sua vida útil. São biocompatíveis e seguem as diretrizes das
normas NBR ISO 10993-1 E NBR IEC 60601-1.

O descarte de equipamentos e acessórios reutilizáveis e/ou descartáveis
deve seguir as Boas Práticas a fim de evitar qualquer tipo de contaminação.



DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

41
PROBLEMAS E PROBLEMAS E PROBLEMAS E PROBLEMAS E
SOLUÇÕESSOLUÇÕESSOLUÇÕESSOLUÇÕES

Este capítulo traz possíveis soluções para alguns problemas que podem
ocorrer com o aparelho e que podem ser solucionados pelo próprio Operador. Se
o problema persistir e o aparelho não funcionar adequadamente após a
verificação indicada, entrar em contato com a DIXTAL ou com a Rede
Credenciada de Assistência Técnica.

PROBLEMAS CAUSA POSSÍVEL SOLUÇÃO
Com o aparelho
conectado à rede elétrica:
o DX 2022 liga ao
pressionar a tecla
liga/desliga, mas os
indicadores de rede
elétrica não funcionam
(led verde não permanece
aceso)

1. Falta de energia.

2. Cabo de força
defeituoso.

1. Verificar o cabo de força.

2. Trocar o cabo de força.

Com o aparelho
desconectado da rede
elétrica: o DX 2022 não
liga ao pressionar a tecla
liga/desliga

1. Bateria sem carga.

1. Conectar o DX 2022 à rede
elétrica para carregar a bateria.

Interferências no traçado
e medidas de parâmetros

1. Mal posicionamento do
cabo paciente.







2. Cabo paciente
defeituoso.

3. Interferência de outros
aparelhos elétricos






4. Operação incorreta do
Operador.


1. Procure posicionar o cabo
paciente de forma que a caixa
de onde saem os rabichos fique
sobre o paciente. De preferência
prenda esta caixa na cintura do
paciente. Evite que o cabo
paciente corra paralelo ao cabo
de força.

2. Troque o cabo paciente por
outro cabo.

3. Evite ligar motores elétricos e
computadores no mesmo
circuito em que estiver ligado o
aparelho. Evite operações nas
proximidades do aparelho que
gerem campos magnéticos
intensos.

4. Desligar e ligar o aparelho para
reiniciá-lo. Ler com atenção o
Manual de Operação para evitar
uma seqüência errônea de
acionamento das teclas de
comando.

8
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

42
ACESSÓRIOSACESSÓRIOSACESSÓRIOSACESSÓRIOS



Os acessórios dependem da configuração adquirida pelo cliente.

Utilizar somente os acessórios fornecidos pela DIXTAL ou por sua rede
credenciada, os quais fornecem proteção contra os efeitos de um desfibrilador e
contra queimaduras.

Para adquirir qualquer acessório listado abaixo entrar em contato com
algum dos representantes autorizados ou com a própria DIXTAL.

É muito importante que a solicitação de qualquer acessório seja feita com
antecedência para evitar que a utilização do aparelho seja interrompida devido ao
processo de aquisição.

ATENÇÃO: Devem ser utilizados somente acessórios biocompatíveis com as
diretrizes das normas ISO 10993-1 e NBR IEC 60601-1.

Acessórios de uso exclusivo nos aparelhos DIXTAL.

DESCRIÇÃO FABRICANTE CÓDIGO
Manual de operação DIXTAL Biomédica V2-U0Q06-0
Cabo para aterramento DIXTAL Biomédica F7-00003-0

Acessórios de uso comum, desde que atendam as especificações e/ou
recomendações da DIXTAL.

DESCRIÇÃO FABRICANTE MODELO
Cabo de rede com tomada IEC Wegflex Ind Com Ltda PPX0,75X2,5M90/F180
Conversor DC/AC Unitron Eng Ind Com Ltda JAZZ 150

Observação

1) Demais acessórios, consultar os Manuais de Operação dos respectivos
Módulos.
9
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

43
ESPECIFICAÇÕES ESPECIFICAÇÕES ESPECIFICAÇÕES ESPECIFICAÇÕES
TÉCNICASTÉCNICASTÉCNICASTÉCNICAS

10.1 Descrição do Produto

COMPOSIÇÃO

Sistema Pré-configurado DX 2022 que permite a monitoração de vários
parâmetros fisiológicos, dentre os quais os seguintes (que dependem da
configuração adquirida):

▪ ECG;
▪ Respiração;
▪ Temperatura;
▪ Pressão Arterial Não Invasiva;
▪ Oximetria;
▪ Capnografia.

Informações completas sobre a utilização de cada parâmetro estão
descritas em seus respectivos manuais de operação.

10
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

44
10.2 Classificação e Normalização

CLASSIFICAÇÃO
Classificação de acordo
com a RDC 185 �
(ANVISA)
Classe III, Regra 10
Classificação de acordo
com a Diretiva Européia
MDD 93/42/EEC
Classe IIb, Regra 10
Grau de proteção contra
choque Elétrico
Equipamento de Classe I
Equipamento energizado internamente
Equipamento com parte aplicada tipo BF/CF
Proteção contra a
penetração nociva de água
Equipamento comum IPX0 (equipamento fechado sem proteção
contra penetração de água)
Modo de operação do
aparelho Operação continua
Normalização
Equipamento atende ou supera os requisitos de normas
técnicas, dentre as quais:
▪ EN 60601-1:1990 + A1:1993 + A2:1995
IEC 60601-1:1988 + A1:1991 + A2:1995
NBR IEC 601-1:1994
▪ EN 60601-1-1:2001
IEC 60601-1-1:2000
ABNT NBR IEC 60601-1-1:2004
▪ EN 60601-1-2:2005
IEC 60601-1-2:1997
▪ EN 60601-1-4:1996+A1:1999
IEC 60601-1-4:1996+A1:1999
ABNT NBR IEC 60601-1-4:2004
▪ EN 60601-1-6:2004
IEC 60601-1-6:2004
▪ EN 60601-1-8:2004
IEC 60601-1-8:2003
▪ EN 60601-2-49:2001
IEC 60601-2-49:2001
NBR IEC 60601-2-49:2003
Electromagnetic emissions: In conformity with the EMC
93/42/EEC directive, CISPR 11 Class A. Tested to EN55011
(1998) and CISPR11 (1999).
Electromagnetic immunity: In conformity with the EMC
93/42/EEC directive. Tested to IEC60601-1-2 (2004), IEC61000-
4-2 (1999) ESD, IEC61000-4-3 (1998) RF, IEC61000-4-4 (1995)
Burst , IEC61000-4-5 (1995) Surge immunity test, IEC61000-4-6
(2001) Immunity to conducted disturbances, IEC61000-4-8
(2001) Magnetic fields, IEC61000-4-11 (2001) Voltage dips,
IEC61000-3-2 (2001 Limits for harmonic current emissions,
IEC61000-3-3 (2002) Power fluctuations and oscillation.








DIXTAL DX 2022
Manualde Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

45
DECLARAÇÃO DE EMISSÕES ELETROMAGNÉTICAS

TESTE DE EMISSÕES NÍVEIS DOS TESTES
EN IEC 60601-1-2
Emissões RF
CISPR 11 Grupo 1 / Classe A
Emissões Harmônicas
IEC 61000-3-2 Classe A
Flutuações de voltagem/
Emissões de �flicker�
IEC 61000-3-3
Atende

10.3 Especificações Gerais

Software: SBMAME7
Tipo de Vídeo:
Cristal Líquido Colorido de Matriz Ativa
Tamanho da tela: 8� (diagonal)
Resolução: 800 x 480 pontos
Dimensões: 200 x 230 x 140mm (altura x largura x profundidade)
Peso máximo: 2,9kg (com Bateria interna)
Alimentação AC:
Voltagem: 100 - 240VAC
Freqüência: 50/60Hz
Potência: 120VA
Alimentação DC: 10 - 18VDC
Bateria Interna: 2,1Ah 12V Ni-MH package (padrão)
3,8Ah 12V Ni-MH package (opcional )
Condições ambientais:
Temperatura de operação: 10ºC a +40ºC
Temperatura de armazenagem: -10ºC a +55ºC
Umidade relativa do ar: 10% a 90 % (sem condensação)

Observação:

1) O peso do aparelho varia de acordo com a sua configuração.

2) Especificação sujeita à alteração sem aviso prévio.

3) A DIXTAL fornece documentação técnica necessária à manutenção dos
equipamentos somente ao usuário qualificado pela DIXTAL.

DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

46

 TERMO DE GARANTIATERMO DE GARANTIATERMO DE GARANTIATERMO DE GARANTIA



A DIXTAL BIOMÉDICA IND. E COM. LTDA., nos limites fixados neste certificado,
assegura ao comprador/consumidor deste equipamento, garantia contra qualquer
defeito material ou de fabricação apresentado no prazo de 365 dias (90 dias de
Garantia Legal mais 275 dias de Garantia Contratual) e contados a partir da data
de emissão da nota fiscal de venda do produto.

Limita-se a responsabilidade da DIXTAL BIOMÉDICA a reparar, substituir peças
defeituosas ou a seu critério, substituir o produto, desde que seu departamento
técnico ou oficina credenciada constate falha em condições normais de uso. Não
estão incluídos nesta garantia cabeças de impressoras, tubos de raios catódicos,
fusíveis e todos os itens considerados acessórios, que possuem condições de
garantia específicas.

A presente garantia ficará nula e sem efeito se o produto sofrer danos provocados
por acidente, agente da natureza, uso em desacordo com o manual de operação,
utilização de acessórios não homologados pela DIXTAL, instalações elétricas
inadequadas ou sujeitas a flutuações excessivas da rede elétrica e se apresentar
sinais de ter sido violado, ajustado ou consertado por pessoa não credenciada
pela DIXTAL BIOMÉDICA.

As eventuais perdas e danos ao comprador pelo mau funcionamento ou
paralisação do produto, em hipótese alguma serão de responsabilidade do
fabricante.

Obriga-se a DIXTAL BIOMÉDICA a prestar serviços tanto gratuitos como
remunerados exclusivamente nas localidades nas quais mantenha oficinas
próprias ou devidamente credenciadas.

As despesas de frete, transporte e embalagem correm por conta do
comprador/consumidor, exceto nos casos cobertos pela garantia.

Se a propriedade do produto for transferida durante o período de garantia, esta
ficará cedida de pleno direito, continuando em vigor até a expiração de seu prazo,
contado da data de aquisição pelo primeiro comprador/consumidor.

Este certificado de garantia constitui o único termo de responsabilidade da
DIXTAL BIOMÉDICA não estando nenhum representante autorizado a abrir
exceções em seu nome.

Reclamações de danos durante o transporte devem ser registradas
imediatamente junto à empresa transportadora. Toda a correspondência referente
ao equipamento deve especificar o nome, modelo e o número de série como
descrito no equipamento.
11
DIXTAL DX 2022
Manual de Operação rev. B

Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida.

47

DADOS DO DADOS DO DADOS DO DADOS DO
FABRICANTEFABRICANTEFABRICANTEFABRICANTE



Registro na ANVISA / MINISTÉRIO DA SAÚDE: 10293490024




ENGº ALBERT HOLZHACKER
RESPONSÁVEL TÉCNICO
CREA 26584-D/SP
SIMONE HOLZHACKER
RESPONSÁVEL LEGAL


Produto fabricado por

DIXTAL Biomédica Indústria e Comércio Ltda.
Av. Rodrigo Otávio, 1111 Japiim I
Fone/Fax: (0XX92) 3613-2010/2015
CEP 69.077-000 Manaus � AM � Brasil
CNPJ: 63.736.714/0001-82

Disque DIXTAL – Atendimento ao Consumidor
* São Paulo � (0XX11) 5548-4155 Fax: (0XX11) 5548-4883
www.dixtal.com.br













12
