tensão early
Agora, temos uma representação apropriada para
o circuito de entrada, mas, além da corrente de saída do
coletor definida pelo nível de beta e IB, não temos uma
representação adequada para a impedância de saída do
dispositivo. Na realidade, as curvas características não têm
a aparência ideal da Figura 5.11. Em vez disso, apresentam
uma inclinação, como mostra a Figura 5.15, que define a
impedância de saída do dispositivo. Quanto mais íngreme
a inclinação, menor a impedância de saída e menos ideal o
transistor. De modo geral, é desejável ter impedâncias de
saída elevadas para evitar sobrecarregar o próximo estágio
de um projeto. Se a inclinação das curvas se estende até
chegar ao eixo horizontal, é interessante notar na Figura
5.15 que todas elas se cruzam em uma tensão chamada
tensão Early. Essa interseção foi descoberta por James
M. Early em 1952. À medida que a corrente de base
aumenta, a inclinação da reta aumenta, o que resulta em
um aumento da impedância de saída com um aumento da
corrente de base e de coletor. Para determinada corrente de
base e de coletor, como mostra a Figura 5.15, a impedância
de saída pode ser determinada pela seguinte equação:

ro =
V
I =
VA + VCEQ
ICQ


(5.2)
Tipicamente, no entanto, a tensão Early é suficiente-
mente grande se comparada com a tensão coletor-emissor
aplicada, permitindo a seguinte aproximação:

ro
VA
ICQ


(5.3)
Claramente, uma vez que VA é uma tensão fixa, quan-
to maior a corrente de coletor, menor a impedância de saída.
Para situações em que a tensão Early não está
disponível, a impedância de saída pode ser determinada a
partir das curvas características em qualquer corrente de
base ou de coletor por meio da seguinte equação:
Inclinação

=
y
x =
IC
VCE
=
1
ro

ro =
VCE
IC


e

=
y
x =
IC
VCE
=
1
ro

ro =
VCE
IC


(5.4)
Para a mesma variação de tensão na Figura 5.15, a
variação resultante na corrente ΔIC é significativamente
menor para ro2 do que para ro1, o que resulta em um ro2
muito maior do que o ro1.
Nos casos em que as folhas de dados de um transistor
não incluem a tensão Early ou as curvas características de
saída, a impedância de saída pode ser determinada pelo
parâmetro híbrido hoe, que costuma ser traçado em toda
folha de dados. Esse parâmetro será descrito em detalhes na
Seção 5.19.
De qualquer maneira, agora pode ser definida uma
impedância de saída que aparecerá como um resistor em
paralelo com a saída, como mostra o circuito equivalente
da Figura 5.16.
Esse circuito equivalente será utilizado em toda a
análise a seguir para a configuração emissor-comum. Os
valores comuns de beta variam de 50 a 200, com os valores
de βre normalmente compreendidos entre algumas centenas
de ohms até um máximo de 6 kΩ a 7 kΩ. A resistência de
saída r costuma ocupar a faixa de 40 kΩ a 50 kΩ.
0 VCEQVA
VA + VCEQ
VCE (V)
1
ro2
Inclinação = 1
ro1
∆ IC
∆IC
∆VCE
∆VCE
IC (mA)
ICQInclinação =

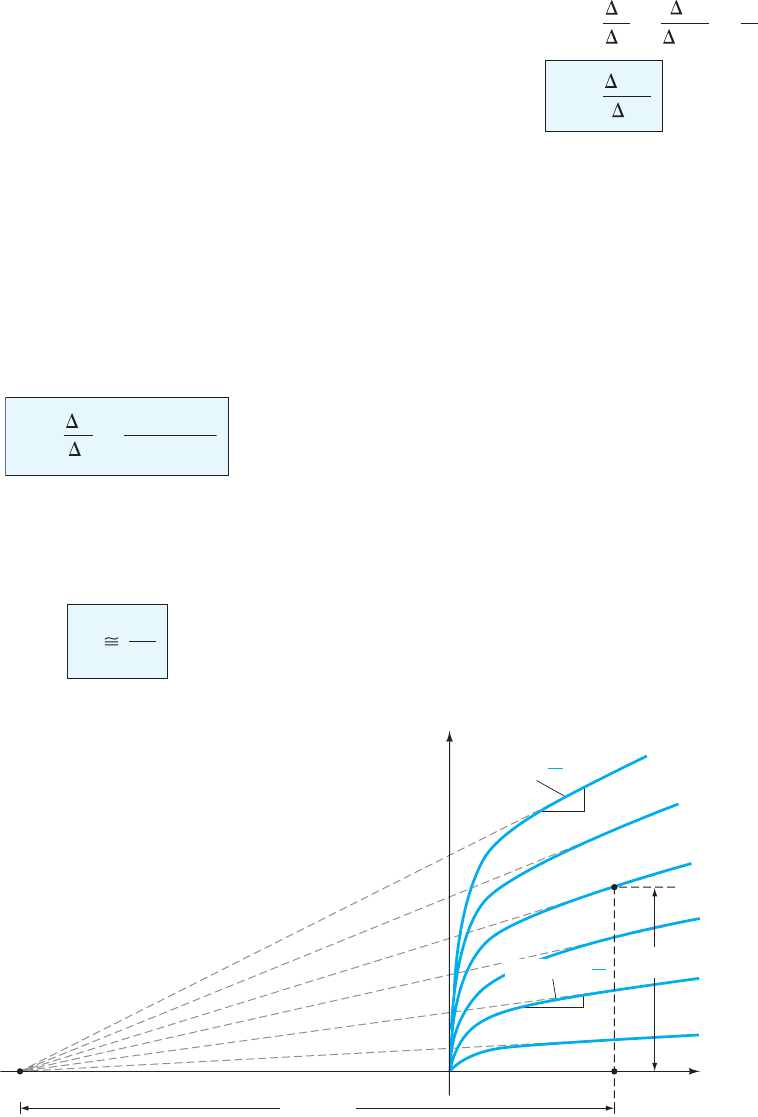

Figura 5.15 Definição da tensão Early e da impedância de saída de um transistor.
226 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap05.indd 226 3/11/13 5:42 PM
Configuração base-comum
O circuito equivalente base-comum será desenvol-
vido de modo muito semelhante ao aplicado à configuração
emissor-comum. As características gerais do circuito de
entrada e de saída gerarão um circuito equivalente que será
uma aproximação do comportamento real do dispositivo.
Lembre-se de que vimos na configuração emissor-comum
a utilização de um diodo para representar a conexão base-
-emissor. Para a configuração base-comum da Figura
5.17(a), o transistor npn empregado apresentará a mesma
possibilidade no circuito de entrada. O resultado é a utili-
zação de um diodo no circuito equivalente, como mostra
a Figura 5.17(b). Para o circuito de saída, se voltarmos
ao Capítulo 3 e examinarmos a Figura 3.8, veremos que
a corrente de coletor está relacionada com a corrente do
emissor por alfa α. Nesse caso, porém, a fonte controlada
que define a corrente de coletor, conforme inserida na
Figura 5.17(b), tem sentido oposto ao da fonte controlada
da configuração emissor-comum. O sentido da corrente de
coletor no circuito de saída é agora oposto ao da corrente
de saída definida.
Para a resposta CA, o diodo pode ser substituído por
sua resistência CA equivalente determinada por re = 26
mV/IE, como mostra a Figura 5.18. Note que a corrente de
emissor continua a determinar a resistência equivalente.
Uma resistência de saída adicional pode ser determinada
a partir das curvas características da Figura 5.19 de modo
muito semelhante ao aplicado à configuração emissor-
-comum. As linhas quase horizontais revelam claramente
que a resistência de saída ro, tal qual vemos na Figura 5.18,
será bastante elevada e certamente muito maior do que
para a configuração emissor-comum mais usual.
O circuito da Figura 5.18 é, portanto, um circui-
to equivalente excelente para a análise da maioria das
configurações base-comum. É semelhante, em muitos
(a) (b)
Vi
+
−
Vo
+
−
ZoZi Zi Zo
Ii Ie Ic Io Ic IoIi Ie
Figura 5.17 (a) Transistor TBJ base-comum; (b) circuito equivalente para a configuração de (a).
0
1
2
3
4
IC (mA)
VCB
Inclinação = 1
ro
IE = 4 mA
IE = 3 mA
IE = 2 mA
IE = 1 mA
IE = 0 mA
Figura 5.19 Definição de Zo.
Figura 5.16 Modelo re para a configuração emissor-
-comum do transistor, incluindo os efeitos de ro.
Ii
Zi Zo
ro
Ie Ic
Vo
+
–
Vi
+
–
Io
Figura 5.18 Circuito base-comum re equivalente.
Capítulo 5 análise Ca do transistor tBJ 227
Boylestad_2012_cap05.indd 227 3/11/13 5:42 PM
aspectos, ao da configuração emissor-comum. De modo
geral, as configurações base-comum possuem impedância
de entrada muito baixa porque ela é essencialmente re. Os
valores normais se estendem de alguns ohms até talvez 50 Ω.
A impedância de saída ro normalmente se estende até a
faixa de megohm. Uma vez que a corrente de saída é
oposta ao sentido definido Io, veremos na análise a seguir
que não há nenhum deslocamento de fase entre as tensões
de entrada e de saída. Para a configuração emissor-comum,
há uma mudança de fase de 180°.
Configuração coletor-comum
Para a configuração coletor-comum, costumamos
aplicar o modelo definido para a configuração emissor-
-comum da Figura 5.16 em vez de definir um modelo
específico. Nos próximos capítulos, uma série de configu-
rações coletor-comum será examinada, e o efeito de usar
o mesmo modelo se tornará bastante evidente.
npn versus pnp
A análise CC de configurações npn e pnp é bastante
diferente porque as correntes terão sentidos opostos e as
tensões terão polaridades opostas. Entretanto, para uma
análise CA em que o sinal evoluirá entre valores positivos
e negativos, o circuito CA equivalente será o mesmo.
5.5 Configuração
eMissor-CoMuM CoM
polarização fixa
Os modelos de transistor que acabamos de apresen-
tar serão usados agora em uma análise CA de pequenos
sinais para uma série de configurações padrão de circuitos
transistorizados. Os circuitos analisados representam a
maioria dos circuitos usados na prática. Modificações
nas configurações padrão serão relativamente fáceis de
examinar uma vez que o conteúdo deste capítulo seja
discutido e compreendido. Para cada configuração, o
efeito de uma impedância de saída é analisado para com-
plementar a análise.
A seção de análise computacional inclui uma breve
descrição do modelo de transistor empregado nos pacotes
de software PSpice e Multisim, e isso demonstra a gama
e a profundidade dos sistemas disponíveis para esse tipo
de análise, bem como a relativa facilidade de entrar em
um circuito complexo e imprimir os resultados desejados.
A primeira configuração a ser analisada com detalhes é o
circuito emissor-comum com polarização fixa da Figura
5.20. Observe que o sinal de entrada Vi éaplicado na
base do transistor, enquanto a saída Vo está disponível no
coletor. Além disso, note que a corrente de entrada Ii não
é a corrente de base, mas a corrente da fonte, enquanto a
corrente de saída Io é a corrente de coletor. A análise CA
para pequenos sinais começa com a remoção dos efeitos
de VCC e a substituição dos capacitores CC de acoplamento
C1 e C2 por curtos-circuitos equivalentes, o que resulta no
circuito da Figura 5.21.
Observe na Figura 5.21 que o terra comum (GND)
da fonte CC e do terminal emissor do transistor permite o
reposicionamento de RB e RC em paralelo com as seções
de entrada e saída do dispositivo, respectivamente. Além
disso, veja o posicionamento dos importantes parâmetros
de circuito Zi, Zo, Ii e Io no circuito redesenhado. A subs-
tituição do modelo re na configuração emissor-comum da
Figura 5.21 resulta no circuito da Figura 5.22.
O passo seguinte é determinar β, re e ro. O valor de
β normalmente é obtido a partir de uma folha de dados ou
por medição direta, utilizando-se um traçador de curvas ou
um instrumento de teste para transistor. O valor de re deve
ser determinado por meio de uma análise CC do sistema,
e ro normalmente é obtido das folhas de dados ou a partir
de curvas características. Supondo que β, re e ro tenham
sido determinados teremos como resultado as seguintes
equações e características importantes do sistema.
Vo
Ii Io
RC
RB
B
C
E
Zo
Zi
Vi
Figura 5.21 Circuito da Figura 5.20 após a remoção dos
efeitos de VCC, C1 e C2.
RB
RC
Vo
VCC
C2
Io
Zo
Zi
C1
Vi
Ii
B
C
E
Figura 5.20 Configuração emissor-comum com
polarização fixa.
228 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap05.indd 228 3/11/13 5:42 PM
Zi A Figura 5.22 revela claramente que

Zi = RB 7bre smho

(5.5)
Na maioria das situações, RB é maior do que βre por
um fator de 10 (lembre-se de que vimos na análise de ele-
mentos paralelos que a resistência total de dois resistores
em paralelo é sempre menor do que o menor deles e muito
próxima do menor, se um for bem maior do que o outro),
e isso permite a seguinte aproximação:

Zi bre RB≥10bre
 smho

(5.6)
Zo Lembre-se de que a impedância de saída de qualquer
circuito é definida como a impedância Zo determinada
quando Vi = 0. De acordo com a Figura 5.22, quando Vi = 0,
Ii = Ib = 0, o que resulta em um circuito aberto equivalente
para a fonte de corrente. O resultado é a configuração da
Figura 5.23. Temos:

Zo = RC 7 ro smho

(5.7)
Se ro ≥ 10RC, a aproximação RC∥ro ≅ RC é
frequentemente aplicada e:

Zo RC ro$10RC


(5.8)
Av Os resistores ro e RC estão em paralelo e
Vo = -bIb(RC 7 ro )
 Ib =
Vi
βre

 V
mas
de modo que
e (5.9)
o = -bQ Vi
bre
R (RC 7 ro )
 Av =
Vo
Vi
= -
(RC 7 ro)
re

Se ro ≥ 10RC, de modo que o efeito de ro possa ser
ignorado,

Av = -
RC
re

ro $10RC


(5.10)
Observe a ausência explícita de β nas equações 5.9
e 5.10, embora saibamos que β deve ser utilizado para
determinar re.
Relação de fase O sinal negativo na equação resul-
tante para Av revela que um deslocamento de fase de 180°
ocorre entre os sinais de entrada e saída, como mostra a
Figura 5.24. Isso resulta do fato de que βIb estabelece uma
corrente através de RC que resultará em uma tensão através
RC, o oposto do definido por Vo.
+
Ib Ic
b c
–
+
–
Ibβ
Ii
Io
Vo
Zo
RC RB
Zi
Vi reβ ro
Figura 5.22 Substituição do modelo re no circuito da
Figura 5.21.
Zo
RC ro
Figura 5.23 Determinação de Zo para o
circuito da Figura 5.22.
Vi
RC
VCC
RB
Vi
Vo
Vo
t
t
0
0
Figura 5.24 Demonstração do deslocamento de fase 180º entre as
formas de onda de entrada e saída.
Capítulo 5 análise Ca do transistor tBJ 229
Boylestad_2012_cap05.indd 229 3/11/13 5:42 PM
exeMplo 5.1
Para o circuito da Figura 5.25:
a) Determine re.
b) Determine Zi (com ro = ∞ Ω).
c) Calcule Zo (com ro = ∞ Ω).
d) Determine Av (com ro = ∞ Ω).
e) Repita os itens (c) e (d) incluindo ro = 50 kΩ em todos
os cálculos e compare os resultados.
solução:
a) Análise CC:
IB =
VCC - VBE
RB
=
12 V - 0,7 V
470 k = 24,04 mA
IE = (b + 1)IB = (101)(24,04 mA) = 2,428 mA
re =
26 mV
IE
=
26 mV
2,428 mA = 10,71
b)

 bre = (100)(10,71 ) = 1,071 k
 Zi = RB 7bre = 470 k 71,071 k = 1,07 k
c) Zo = RC = 3	kΩ
d) Av = -
RC
re
= -
3 k
10,71 = 280,11

e)

Zo = ro 7RC = 50 k 73 k
= 2,83 k vs. 3 k
Av = -
ro 7 RC
re
=
2,83 k
10,71
= 264,24 vs. - 11,082
5.6 polarização por
divisor de tensão
A próxima configuração a ser analisada é o circuito
com polarização por divisor de tensão da Figura 5.26.
Lembramos que o nome da configuração é consequência
da polarização por divisor de tensão no lado da entrada
para que seja determinado o valor CC de VB.
A substituição do circuito re equivalente resulta no
circuito da Figura 5.27. Observe a ausência de RE em de-
corrência do efeito de curto-circuito provocado pela baixa
impedância do capacitor de desvio, CE. Isto é, na frequên-
cia (ou frequências) de operação, a reatância do capacitor
é tão pequena se comparada com RE que ela é tratada
como um curto-circuito nos terminais de RE. Quando VCC
é ajustado para zero, um terminal de R1 e RC é conectado
ao terra, como mostra a Figura 5.27. Além disso, observe
que R1 e R2 continuam sendo parte do circuito de entrada,
enquanto RC é parte do circuito de saída. A combinação
em paralelo de R1 e R2 é definida por:

R = R1 7R2 =
R1R2
R1 + R2


(5.11)
Zi	 A partir da Figura 5.27,

Zi = R 7bre
 (5.12)
Zo	 Da Figura 5.27, com Vi ajustado para 0 V, resulta em
Ib = 0 μA e βIb = 0 mA,

Zo = RC 7 ro
 (5.13)
12 V
Io
Zi
Vi
Ii
Zo
3 kΩ
10 F
= 100β
470 kΩ
Vo
= 50 kΩro
μ
10 Fμ
Figura 5.25 Exemplo 5.1.
VCC
C1
CE
Vi
Io
Ii
RC
C2
Zo
RE
R2Zi
B
C
E
R1
Vo
Figura 5.26 Configuração com polarização por divisor
de tensão.
230 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap05.indd 230 3/11/13 5:42 PM
Se ro ≥ 10RC,

Zo RC
 ro$10RC (5.14)
Av	 Visto que RC e ro estão em paralelo,
e

Vo = - (bIb)(RC 7 ro )
Ib =
Vi
bre


portanto Vo = - ba
Vi
bre
b (RC 7 ro )

e

Av =
Vo
Vi
=
- RC 7 ro
re


(5.15)
que, como podemos notar, é exatamente igual à equação
obtida para a configuração com polarização fixa.
Para ro ≥ 10RC,

Av =
Vo
Vi
-
RC
re

 ro $10RC
(5.16)
Relação de fase	 O sinal negativo na Equação 5.15
revela um deslocamento de fase de 180º entre Vo e Vi.
exeMplo 5.2
Para o circuito da Figura 5.28, determine:
a) re.
b) Zi.
c) Zo (ro = ∞ Ω).
d) Av (ro = ∞ Ω).
e) Os parâmetros dos itens (b) até (d) se ro = 50 kΩ, e
compare os resultados.
solução:
a) CC: Testando βRE > 10R2,
(90)(1,5 kΩ) > 10(8,2 kΩ)
 135 kΩ > 82 kΩ (satisfeita)
Utilizando a abordagem aproximada, obtemos:
VB =
R2
R1 + R2
 VCC =
(8,2 k )(22 V)
56 k + 8,2 k = 2,81 V
VE = VB - VBE = 2,81 V - 0,7 V = 2,11 V
IE =
VE
RE
=
2,11 V
1,5 k = 1,41 mA
re =
26 mV
IE
=
26 mV
1,41 mA = 18,44
b) R’ = R1∥R2 = (56 kΩ)∥(8,2 kΩ) = 7,15 kΩ
 Zi = R’∥βre = 7,15 kΩ∥(90)(18,44 Ω)
 = 7,15 kΩ∥1,66 kΩ
 = 1,35	kΩ
c) Zo = RC = 6,8	kΩ
d)

 Av = -
RC
re
= -
6,8 k
18,44 = 368,76

e) Zi = 1,35 k
 Zo = RC 7 ro = 6,8 k 750 k
= 5,98 k vs. 6,8 k
Av = -
RC 7 ro
re
= -
5,98 k
18,44
= 324,3 vs. - 67,863
Houve uma diferença mensurável nos resultados para
Zo e Av porque a condição ro ≥ 10RC não foi satisfeita.
Ibb
Ib
Io
R'
Ii
+
–
+
–
cb
ee
Vo RC ro rebR2R1Vi
Zi
Zo
Figura 5.27 Substituição do circuito re equivalente no circuito CA equivalente da Figura 5.26.
Zo Vi = 90β
22 V
6,8 kΩ
10 F
1,5 kΩ
8,2 kΩ
56 kΩ
Zi
Ii
Io
Vo
μ
10 Fμ
20 Fμ
Figura 5.28 Exemplo 5.2.
Capítulo 5 análise Ca do transistor tBJ 231
Boylestad_2012_cap05.indd 231 3/11/135:42 PM
5.7 Configuração eC CoM
polarização do eMissor
Os circuitos examinados nesta seção incluem um
resistor no emissor que pode ou não ser curto-circuitado no
domínio CA. Primeiro examinaremos a situação na qual o re-
sistor é incluído (sem desvio da corrente de emissor) e depois
modificaremos as equações resultantes para a configuração
sem o resistor (com o desvio da corrente para o terra).
sem desvio
A mais importante das configurações sem desvio
aparece na Figura 5.29. O modelo re equivalente é utilizado
na Figura 5.30, mas observe a ausência da resistência ro.
O efeito de ro torna a análise muito mais complicada e,
considerando que na maioria das situações seus efeitos
podem ser ignorados, ele não será incluído neste momento,
mas será discutido posteriormente nesta seção.
A aplicação da Lei das Tensões de Kirchhoff ao
circuito do lado da entrada da Figura 5.30 resulta em
Vi = Ib βre + IeRE
ou Vi = Ib βre + (β + I )IbRE
e a impedância de entrada voltada para dentro do circuito,
à direita de RB, é:
Zb =
Vi
Ib
= bre + (b + 1)RE
O resultado, como mostra a Figura 5.31, revela que
a impedância de entrada de um transistor com um resistor
RE sem desvio é determinada por:

Zb = bre + (b + 1)RE
 (5.17)
Visto que β normalmente é muito maior do que 1, a
equação aproximada é
Zb ≅ βre + βRE
e
Zb bre + bRE
Zb b(re + RE )
 (5.18)
Visto que RE frequentemente é muito maior do que
re, a Equação 5.18 pode ainda ser reduzida para:

Zb bRE
 (5.19)
Zi 	 Retornando à Figura 5.30, temos:

Zi = RB 7Zb
 (5.20)
RE
RB
Vi
Zi
Ii
VCC
C2
Zo
C1
Io
Vo
RC
Figura 5.29 Configuração EC com polarização do emissor.
Ibbreb
Zi
Zo
RE
RB RC
Zb
cb
Io
+
–
Vo
b( 1 1)Ie 5 Ib
e
+
–
Vi
Ib
Ii
Figura 5.30 Substituição do circuito re equivalente no circuito CA equivalente da Figura 5.29.
232 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap05.indd 232 3/11/13 5:42 PM
Zo Com Vi ajustado para zero, Ib = 0, e βIb pode ser subs-
tituído por um circuito aberto equivalente. O resultado é
 Zo = RC (5.21)
Av
e

Ib =
Vi
Zb
Vo = -IoRC = -bIbRC
= -ba
Vi
Zb
bRC

com

Av =
Vo
Vi
= -
bRC
Zb


(5.22)
Substituindo Zb ≅ β(re + RE), temos

Av =
Vo
Vi
-
RC
re + RE


(5.23)
e, para a aproximação Zb ≅ βRE,

Av =
Vo
Vi
-
RC
RE


(5.24)
Observe mais uma vez a ausência de β na equação de
Av, o que demonstra independência com a variação de β.
Relação de fase	 O sinal negativo da Equação 5.22 mais
uma vez revela um deslocamento de fase de 180° entre Vo e Vi.
Efeito de ro	 As equações que aparecem a seguir re-
velam claramente a complexidade adicional resultante da
inclusão de ro na análise. Observe em cada caso, porém,
que, quando certas condições são atendidas, as equações
retornam à forma deduzida anteriormente. A dedução
de cada equação está além das necessidades deste livro,
e assim ela é deixada como um exercício para o leitor.
Cada equação pode ser obtida por meio de uma cuidadosa
aplicação das leis básicas de análise de circuito, como as
Leis das Tensões e das Correntes de Kirchhoff, conversões
de fonte, teorema de Thévenin etc. Quando incluídos os
efeitos de ro, as equações ficam “complicadas”, e por
isso não foram deduzidas; entretanto, para que o leitor as
conheça, serão apresentadas a seguir.
Zi

Zb = bre + c
(b + 1) + RC>ro
1 + (RC + RE)>ro
dRE

(5.25)
Uma vez que a razão RC/ro é sempre muito menor
do que (β + 1),
Zb bre +
(b + 1)RE
1 + (RC + RE)>ro

Para ro ≥ 10(RC + RE),
Zb ≅ βre + (β + 1)RE
que se compara diretamente com a Equação 5.17.
Em outras palavras, se ro ≥ 10(RC + RE), todas as
equações deduzidas anteriormente serão válidas. Visto que
β + 1 ≅ β, a seguinte equação é excelente para a maioria
das aplicações:

Zb b(re + RE) ro $10(RC +RE) (5.26)
Zo

Zo = RC £ro +
b(ro + re)
1 +
bre
RE
§

(5.27)
Entretanto, ro >> re e
Zo RC ro£1 +
b
1 +
bre
RE
§
que pode ser escrita como
Zo RC ro£1 +
1
1
b
+
re
RE
§
RE
Zb
re
β
Figura 5.31 Definição da impedância de entrada de um
transistor com uma resistência de emissor desinibida.
Capítulo 5 análise Ca do transistor tBJ 233
Boylestad_2012_cap05.indd 233 3/11/13 5:42 PM
Normalmente, 1/β e re/RE são menores do que 1, com
uma soma normalmente menor do que 1. O resultado é um
fator multiplicativo para ro maior do que 1. Para β = 100,
re = 10 Ω e RE = 1 kΩ,
1
1
b
+
re
RE
=
1
1
100 +
10
1000
=
1
0,02 = 05
Zo = RC 751ro e Zo = RC∥51ro
que certamente é apenas RC. Logo,

Zo RC Para qualquer valor de ro (5.28)
como obtido anteriormente.
Av

Av =
Vo
Vi
=
-
bRC
Zb
c1 +
re
ro
d +
RC
ro
1 +
RC
ro
 (5.29)
A razão
re
ro
	<< 1 e
Av =
Vo
Vi
-
bRC
Zb
+
RC
ro
1 +
RC
ro

Para ro ≥ 10RC,

Av =
Vo
Vi
-
bRC
Zb ro $10RC
(5.30)
como obtido anteriormente.
Com desvio
Se RE da Figura 5.29 é curto-circuitado por um ca-
pacitor CE entre emissor e terra, o modelo re equivalente
completo pode ser introduzido, resultando no mesmo
circuito equivalente da Figura 5.22. As equações 5.5 a
5.10 são, portanto, aplicáveis.
exeMplo 5.3
Para o circuito da Figura 5.32, sem CE (sem desvio),
determine:
a) re.
b) Zi.
c) Zo.
d) Av.
solução:
a) CC:
e
IB =
VCC - VBE
RB + (b + 1)RE
=
20 V - 0,7 V
470 k + (121)0,56 k = 35,89 mA
IE = (b + 1)IB = (121)(35,89 mA) = 4,34 Am
re =
26 mV
IE
=
26 mV
4,34 mA = 5,99
b) Testando a condição ro ≥ 10(RC + RE), obtemos:
40 kΩ ≥ 10(2,2 kΩ + 0,56 kΩ)
40 kΩ ≥ 10(2,76 kΩ) = 27,6 kΩ (satisfeita)
 Logo,
Zb ≅ β(re + RE) = 120(5,99 Ω + 560 Ω)
 = 67,92 kΩ
e Zi = RB∥Zb = 470 kΩ∥67,92 kΩ
 = 59,34	kΩ
c) Zo = RC = 2,2	kΩ
d) ro ≥ 10RC é satisfeita. Logo,
Av =
Vo
Vi
-
bRC
Zb
= = – 3,89-
(120)(2,2 k )
67,92 k
 comparável a –3,93 usando a Equação 5.20: Av ≅
–RC/RE.
470 kΩ
C2
= 120, ro = 40 kΩβ
20 V
2,2 kΩ
0,56 kΩ
Ii
10 F μ
Vi
CE
C1
Vo
Zi
Zo
Io
10 F μ
10 F μ
Figura 5.32 Exemplo 5.3.
234 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap05.indd 234 3/11/13 5:42 PM
exeMplo 5.4
Repita a análise do Exemplo 5.3 com CE no lugar indi-
cado na Figura 5.32.
solução:
a) A análise CC é a mesma e re = 5,99 Ω.
b) RE é “curto-circuitado” por CE para a análise CA. Logo,
Zi = RB∥Zb = RB∥βre = 470 kΩ∥(120)(5,99 Ω)
 = 470 kΩ∥718,8 Ω ≅ 717,70	Ω
c) Zo = RC = 2,2	kΩ
d) Av = -
RC
re

= -
2,2 k
5,99
= 367,28 (um aumento significativo)
exeMplo 5.5
Para o circuito da Figura 5.33 (com CE não conectado),
determine (usando as aproximações adequadas):
a) re.
b) Zi.
c) Zo.
d) Av.
solução:
a) Testando βRE > 10R2,
(210)(0,68 kΩ) > 10(10 kΩ)
142,8 kΩ > 100 kΩ (satisfeita)
temos:
VB =
R2
R1 + R2
 VCC =
10 k
90 k + 10 k
(16 V) = 1,6 V
VE = VB - VBE = 1,6 V - 0,7 V = 0,9 V
IE =
VE
RE
=
0,9 V
0,68 k = 1,324 mA
re =
26 mV
IE
=
26 mV
1,324 mA = 19,64
b) O circuito CA equivalente é fornecido na Figura
5.34. A configuração resultante é diferente da Figura
5.30 apenas pelo fato de que agora:
RB = R’ = R1∥R2 = 9 kΩ
 As condições de teste de ro ≥ 10(RC + RE) e ro ≥ 10RC
são ambas satisfeitas. Utilizando as aproximações
adequadas, obtemos:
Zb ≅ βRE = 142,8 kΩ
 Zi = RB∥Zb = 9 kΩ∥142,8 kΩ
 = 8,47	kΩ
c) Zo = RC = 2,2	kΩ
d) Av = -
RC
RE
= -
2,2 k
0,68 k = 3,24

exeMplo 5.6
Repita o Exemplo 5.5 com CE no lugar indicado na
Figura 5.33.
solução:
a) A análise CC é a mesma e re = 19,64	Ω.
b) Zb = βre = (210)(19,64 Ω) ≅ 4,12 kΩ
 Zi = RB � ZB = 9 kΩ � 4,12 kΩ
 = 2,83	kΩ
c) Zo = RC = 2,2	kΩ
d) Av = -
RC
re
= -
2,2 k
19,64
= 112,02 (um aumento significativo)
Na Figura 5.35, vemos outra variação da configu-
ração com polarização do emissor. Para a análise CC, a
resistência do emissor é RE1 + RE2, enquanto para a análise
CA o resistor RE nas equações anteriores é simplesmente
RE1 com RE2 desviado (“curto-circuitado”) por CE.
R'
Io
2,2 kΩ
0,68 kΩ
90 kΩ10 kΩVi
Zo
Vo
+
–
+–
Zi
Ii
Figura 5.34 O circuito CA equivalente da Figura 5.33.
C2
2,2 kΩ
CE
Zo
0,68 kΩ
16 V
= 210, ro = 50 kΩβ
10 kΩ
k 09 Ω
C1
Vo
Vi
Zi
+
–
Io
Ii
Figura 5.33 Exemplo 5.5.
Capítulo 5 análise Ca do transistor tBJ 235
Boylestad_2012_cap05.indd 235 3/11/13 5:42 PM
