estrutura básica é fornecida na Figura 6.47. Nela obser-
vamos que o terminal de porta está ligado diretamente a
um condutor metálico em posição diretamente oposta ao
canal n, que se estende entre os terminais de fonte e dreno.
A única diferença em relação à estrutura do MOSFET tipo
depleção é a ausência do isolante na porta. Quando uma
tensão negativa é aplicada à porta, ela repele portadores
livres negativos (elétrons) do canal para longe da superfí-
cie de metal, reduzindo o número de portadores no canal.
O resultado disso é uma corrente de dreno reduzida, como
mostra a Figura 6.48, para valores crescentes de tensão
negativa no terminal da porta. Para tensões positivas na
porta, elétrons adicionais serão atraídos para o canal, e a
corrente se elevará como vemos pelas características de
dreno da Figura 6.48. O fato de as curvas características de
dreno e a curva de transferência do MESFET tipo depleção
serem tão semelhantes às do MOSFET do mesmo tipo
resulta em técnicas de análise semelhantes às aplicadas
aos MOSFETs tipo depleção. As polaridades e os sentidos
reais definidos para o MESFET são fornecidos na Figura
6.49 juntamente com o símbolo para o dispositivo.
Há também MESFETs tipo intensificação com uma
estrutura igual à da Figura 6.47, mas sem o canal inicial,
como mostra a Figura 6.50 juntamente com seu símbolo
gráfico. A resposta e as características são essencialmente
as mesmas que para o MOSFET do mesmo tipo. Contudo,
devido à barreira Schottky na porta, a tensão de limiar
positiva é limitada de 0 V até cerca de 0,4 V, pois a tensão
necessária para ligar um diodo de barreira Schottky gira
em torno de 0,4 V. Novamente, as técnicas de análise apli-
cadas aos MESFETs tipo intensificação se assemelham às
utilizadas para MOSFETs do mesmo tipo.
É importante compreender, porém, que o canal deve
ser um material do tipo n em um MESFET. A mobilidade
das lacunas no GaAs é relativamente baixa em compara-
ção com a dos portadores de carga negativa, o que acaba
com a vantagem de utilizar GaAs em aplicações de alta
velocidade. O resultado é:
MESFETs tipo depleção e intensificação são feitos com
um canal n entre o dreno e a fonte e, por conseguinte, ape-
nas MESFETs do tipo n estão comercialmente disponíveis.
Para ambos os tipos de MESFET, o comprimento
do canal (identificado nas figuras 6.47 e 6.50) deve ser
o mais curto possível para aplicações de alta velocidade.
O comprimento mais usual está entre 0,1 μm e 1 μm.
n
n+
n+
p
S
G
D
Região do tipo p
melhora desempenho
Substrato
Região fortemente
dopada do tipo n
Região levemente
dopada do tipo n
Metal
(tungstênio)
GaAs

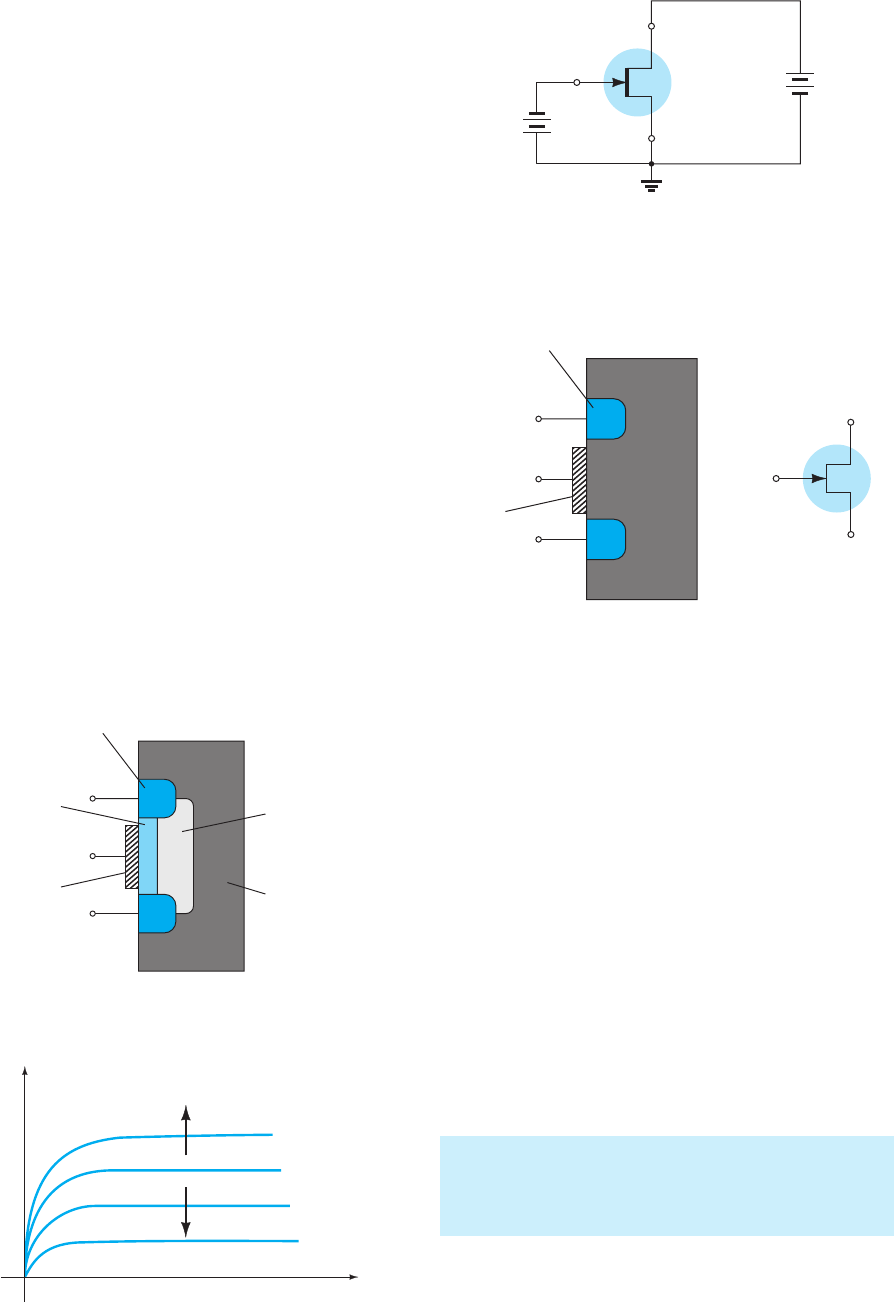

Figura 6.47 Estrutura básica de um MESFET de canal n.
D
S
G
DD–
+
GGV
+
–
V

Figura 6.49 Símbolo e arranjo básico de polarização
para um MESFET de canal n.
n+
n+
S
G
D
Região fortemente
dopada do tipo n
Metal
GaAs
Substrato de
D
S
G
)b()a(
Figura 6.50 MESFET tipo intensificação: (a) estrutura;
(b) símbolo.
ID
VDS
+0,5 V
VGS = 0 V
–0,5 V
–1,0 V
0
–
+

Figura 6.48 Características de um MESFET de canal n.
346 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap06.indd 346 3/11/13 5:53 PM
6.13 tabeLa-resuMo
Visto que as curvas de transferência e algumas carac-
terísticas importantes variam de um tipo de FET para ou-
tro, a Tabela 6.3 foi elaborada para mostrar claramente as
diferenças entre os dispositivos. Uma clara compreensão
do significado de todas as curvas e de todos os parâmetros
da tabela será suficiente para acompanhar as análises CC
e CA feitas mais adiante. Estude e compreenda cada curva
e sua composição e, então, estabeleça uma base para a
comparação dos valores para os importantes parâmetros
Ri e Ci de cada dispositivo.
Tabela 6.3 Transistores de efeito de campo.
Tipo Símbolo e
relações básicas
 Curva de transferência Resistência e
capacitância de entrada
 TEFJ
 ( canal n)
 Ri 7 100 M
 Ci: (1 - 10) Fp
 TEFSOM
 tipo depleção
 ( canal n)
 Ri 7 1010
 Ci: (1 - 10) Fp
 TEFSOM
 tipo intensificação
 ( canal n)
 Ri 7 1010
 Ci: (1 - 10) Fp
 TEFSEM
 tipo depleção
 ( canal n)
 Ri 7 1012
 Ci: (1 - 5) Fp
 TEFSEM
 tipo intensificação
 ( canal n)
 Ri 7 1012
 Ci: (1 - 5) Fp








Capítulo 6 transistores de efeito de campo 347
Boylestad_2012_cap06.indd 347 3/11/13 5:53 PM
6.14 resuMo
Conclusões e conceitos importantes
1. Um dispositivo controlado por corrente é aquele no
qual uma corrente define as condições de operação
do dispositivo, e um dispositivo controlado por
tensão é aquele no qual uma tensão específica define
as condições de operação.
2. O JFET pode realmente ser utilizado como um
resistor controlado por tensão devido a uma sen-
sibilidade específica da impedância dreno-fonte à
tensão porta-fonte.
3. A corrente máxima para um JFET é chamada de
IDSS e ocorre quando VGS = 0 V.
4. A corrente mínima para um JFET ocorre na tensão
de pinch-off definida por VGS = VP.
5. A relação entre a corrente de dreno e a tensão porta-
-fonte de um JFET é não linear e definida pela equa-
ção de Shockley. À medida que o valor da corrente
se aproxima de IDSS, a sensibilidade de ID a variações
de VGS aumenta significativamente.
6. As características de transferência (ID versus VGS) são
aquelas do dispositivo em si, e não são sensíveis ao
circuito no qual o JFET é empregado.
7. Quando VGS = VP/2, ID = IDSS/4, e em um ponto em
que ID = IDSS/2, VGS ≅ 0,3 V.
8. As condições máximas de operação são determi-
nadas pelo produto da tensão porta-fonte e pela
corrente do dreno.
9. Há dois tipos disponíveis de MOSFETs: de depleção
e de intensificação.
10. O MOSFET tipo depleção possui as mesmas carac-
terísticas de transferência de um JFET para correntes
do dreno com valores até IDSS. Nesse ponto, as carac-
terísticas de um MOSFET tipo depleção continuam
para valores acima de IDSS, enquanto as do JFET
terminam.
11. A seta no símbolo do JFET de canal n ou do
MOSFET aponta sempre para o centro do sím-
bolo, enquanto a do dispositivo de canal p aponta
sempre para fora dele.
12. As características de transferência do MOSFET tipo
intensificação não são definidas pela equação de
Shockley, e sim por uma equação não linear con-
trolada pela tensão porta-fonte, que é a tensão de
limiar, e pela constante k definida para o dispositivo
empregado. O gráfico resultante de ID versus VGS
cresce exponencialmente à medida que aumentam
os valores de VGS.
13. Os MOSFETs devem ser sempre manipulados com
extremo cuidado devido à eletricidade estática exis-
tente em lugares menos esperados. Não se deve remo-
ver nenhum mecanismo de curto-circuito que esteja
entre os terminais do dispositivo até que ele esteja
instalado.
14. Um dispositivo CMOS (MOSFET complementar)
é aquele que emprega uma singular combinação de
um MOSFET de canal p com outro de canal n com
um único conjunto de terminais externos. Possui as
vantagens de uma impedância de entrada bastante alta,
chaveamento rápido e baixos níveis de potência de
operação que o tornam muito útil em circuitos lógicos.
15. Um MESFET tipo depleção inclui uma junção metal-
-semicondutor, resultando em características que
coincidem com as de um MOSFET tipo depleção
de canal n. MESFETs tipo intensificação têm as
mesmas características dos MOSFETs tipo intensifi-
cação. O resultado dessa semelhança é que podemos
aplicar a MESFETs o mesmo tipo de técnica de
análise CC e CA aplicado a MOSFETs.
equações
JFET:
 ID = IDSSa1 -
VGS
VP
b
2
ID = IDSS 0 VGS =0 V, ID = 0 mA 0 VGS =VP,
 ID =
IDSS
4 `
VGS =VP>2
, VGS 0,3VP 0 ID = IDSS>2
VGS = VPa1 - Ä
ID
IDSS
b
PD = VDSID
rd =
ro
(1 - VGS>VP)2
MOSFET (intensificação):
 ID = k(VGS - VT)2
k =
ID(ligado)
(VGS(ligado)-VT)2
6.15 anáLise CoMPutaCionaL
Pspice para Windows
As curvas características de um JFET decanal n po-
dem ser encontradas da mesma maneira empregada para o
transistor na Seção 3.13. A série de curvas características
para os diversos valores de tensão requer uma varredura
auxiliar sob a varredura principal para a tensão dreno-fonte.
348 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap06.indd 348 3/11/13 5:53 PM
A configuração necessária mostrada na Figura 6.51 é estru-
turada por meio dos procedimentos descritos nos capítulos
anteriores. Observe, em particular, a completa ausência
de resistores, já que a impedância de entrada é considera-
da infinita, resultando em uma corrente na porta de 0 A.
O JFET é encontrado em Part na caixa de diálogo Place
Part. Para ativá-lo, basta digitar JFET no espaço fornecido
sob o título Part. Uma vez ativado, um clique simples sobre
o símbolo seguido por Edit-PSpice Model resultará na caixa
de diálogo PSpice Model Editor Demo. Note que Beta é
igual a 1,304 mA/V2 e Vto é igual a –3 V. Para o transistor
de efeito de campo de junção, Beta é definido por:

ateB =
IDSS
VP2
 (A>V2 ) )71.6(

(6.17)
O parâmetro Vto define VGS = VP = –3 V como a ten-
são de pinch-off. Pela Equação 6.17, podemos resolver IDSS
e determinar que é de cerca de 11,37 mA. Uma vez obtidos
os gráficos, podemos verificar se esses dois parâmetros são
definidos precisamente pelas curvas características. Com
o circuito criado, selecione New Simulation para obter a
respectiva caixa de diálogo. Usar OrCAD 6-1 como o nome
seguido de Create resulta na caixa de diálogo Simulation
Settings, na qual se seleciona DC Sweep sob o título Analy-
sis type. A Sweep variable é definida como uma Voltage
source com o Name VDD. O Start Value é 0 V, o End
Value, 10 V, e o Increment, 0,01 V. Agora selecione Secon-
dary Sweep e aplique o Name VGG com um Start Value
de 0 V, um End Value de –5 V e um Increment de –1 V. Por
fim, o Secondary Sweep deve ser habilitado assegurando-se
de que a seleção aparece na caixa à esquerda da listagem,
seguido por um OK para sair da caixa de diálogo. Clicando
em Simulation, a tela SCHEMATIC será exibida com um
eixo horizontal denominado VDD que se estende de 0 V a 10
V. Continue com a sequência Trace-Add Trace para obter a
caixa de diálogo Add Traces e selecione ID(J1) para obter
as curvas características da Figura 6.52. Note, em particular,
que IDSS é muito próximo de 11,7 mA, como previsto com
base no valor de Beta. Observe também que o corte ocorre
realmente em VGS = VP = –3 V.
A curva de transferência pode ser obtida com a
criação de uma New Simulation que tenha uma única var-
redura, uma vez que existe somente uma curva no gráfico.
Ao selecionar o DC Sweep novamente, o campo Name
será VGG com um Start Value de –3 V, um End Value
0 V e um Increment 0,01 V. Visto que não há necessidade
de uma varredura secundária, selecione OK para que a
simulação se realize. Quando o gráfico aparecer, selecione
Trace-Add Trace-ID(J1) para obter as características
de transferência da Figura 6.53. Note como o eixo está
definido com –3 V na extremidade esquerda e 0 V na
extremidade direita. Novamente, IDSS está bem próximo
da previsão de 11,7 mA e VP = –3 V.
Figura 6.51 Circuito empregado para obter as
características do JFET J2N3819 de canal n.
ID
VDS
VGS 0 V
VGS 1 V
VGS 2 V
VGS 3 V
Figura 6.52 Curvas características de dreno para o JFET
J2N3819 de canal n da Figura 6.51.
Figura 6.53 Curva característica de transferência do
JFET J2N3819 de canal n da Figura 6.51.
Capítulo 6 transistores de efeito de campo 349
Boylestad_2012_cap06.indd 349 3/11/13 5:53 PM
ProbLeMas
*Nota: asteriscos indicam os problemas mais difíceis.
 8. Dados IDSS = 12 mA e |VP| = 6 V, esboce uma distribuição
provável das curvas características do JFET (semelhante
à Figura 6.11).
 9. Comente resumidamente as polaridades das várias tensões
e sentidos das correntes para um JFET de canal n versus
um JFET de canal p.
Seção 6.3 Curva característica de transferência
 10. Dadas as curvas características da Figura 6.54:
a) Esboce a curva característica de transferência direta-
mente das curvas de dreno.
b) Utilizando a Figura 6.54 para estabelecer os valores de
IDSS e VP, esboce a curva característica de transferência
utilizando a equação de Shockley.
c) Compare as curvas dos itens (a) e (b). Há alguma
diferença considerável?
 11. a) Dados IDSS = 12 mA e VP = – 4 V, esboce a curva carac-
terística de transferência para o transistor JFET.
b) Esboce as curvas características de dreno para o dis-
positivo do item (a).
 12. Dados IDSS = 9 mA e VP = – 4 V, determine ID quando:
a) VGS = 0 V
b) VGS = –2 V
c) VGS = – 4 V
d) VGS = – 6 V
 13. Dados IDSS = 16 mA e VP = –5 V, esboce a curva caracte-
rística de transferência utilizando os dados da Tabela 6.1.
Determine o valor de ID da curva em VGS = –3 V e compare
ao valor determinado utilizando a equação de Shockley.
Repita para VGS = –1 V.
 14. Para um dado JFET, se ID = 4 mA quando VGS = –3 V,
determine VP se IDSS = 12 mA.
 15. Dados IDSS = 6 mA e VP = – 4,5 V:
a) Determine ID em VGS = –2 V e –3,6 V.
b) Determine VGS em ID = 3 mA e 5,5 mA.
 16. Dado um ponto Q de IDQ = 3 mA e VGS = –3 V, determine
IDSS se VP = –6 V.
 17. Um JFET de canal p tem como parâmetros de dispositivo
IDSS = 7,5 mA e VP = 4 V. Esboce as curvas características.
Seção 6.4 Folhas de dados (JFets)
 18. Defina a região de operação para o JFET 2N5457 da Figura
6.20 utilizando a faixa de IDSS e VP fornecida. Isto é, esboce
a curva de transferência definida pelo valor máximo de IDSS
e VP, e a curva de transferência para o valor mínimo de IDSS
e VP. Depois sombreie a área resultante entre as duas curvas.
 19. Para o JFET 2N5457 da Figura 6.20, qual é a especificação
de potência em uma temperatura operacional usual de
45 °C usando-se o fator de redução de 5,0 mW/°C?
 20. Defina a região de operação para o JFET da Figura 6.54
se VDSmáx = 30 V e PDmáx = 100 mW.
Seção 6.5 instrumentação
 21. Utilizando as curvas da Figura 6.22, determine ID em
VGS = – 0,7 V e VDS = 10 V.
 22. Em relação à Figura 6.22, o lugar geométrico dos valores
de pinch-off é definido pela região de VDS < |VP| = 3 V?
 23. Determine VP para as curvas da Figura 6.22 utilizando IDSS
e ID em algum valor de VGS. Isto é, simplesmente substitua
Seção 6.2 Construção e características do JFet
 1. a) Desenhe a estrutura básica de um JFET de canal p.
b) Aplique a polarização apropriada entre dreno e fonte
e esboce a região de depleção para VGS = 0 V.
 2. Utilizando as curvas características da Figura 6.11, deter-
mine ID para os seguintes valores de VGS (com VDS > VP):
a) VGS = 0 V
b) VGS = –1 V
c) VGS = –1,5 V
d) VGS = –1,8 V
e) VGS = – 4 V
f) VGS = – 6 V
 3. Usando os resultados do Problema 2, trace as curvas ca-
racterísticas de ID versus VGS.
 4. a) Determine VDS para VGS = 0 V e ID = 6 mA utilizando
as curvas da Figura 6.11.
b) Utilizando os resultados do item (a), calcule a resis-
tência do JFET para a região ID = 0 mA até 6 mA, com
VGS = 0 V.
c) Determine VDS para VGS = –1 V e ID = 3 mA.
d) Utilizando os resultados do item (c), calcule a resis-
tência do JFET para a região ID = 0 mA até 3 mA, com
VGS = –1 V.
e) Determine VDS para VGS = –2 V e ID = 1,5 mA.
f) Utilizando os resultados do item (e), calcule a resistên-
cia do JFET para a região ID = 0 mA até 1,5 mA, com
VGS = –2 V.
g) Definindo o resultado do item (b) como ro, determine
a resistência para VGS = –1 V utilizando a Equação 6.1
e compare com os resultados do item (d).
h) Repita o item (g) para VGS = –2 V utilizando a mesma
equação e compare com os resultados do item (f).
i) Com base nos resultados dos itens (g) e (h), é pos-
sível concluir que a Equação 6.1 parece uma apro-
ximação válida?
 5. Utilizando as curvas características da Figura 6.11:
a) Determine a diferença na corrente de dreno (para
VDS > VP) entre VGS = 0 V e VGS = –1 V.
b) Repita o item (a) entre VGS = –1 V e –2V.
c) Repita o item (a) entre VGS = –2 V e –3 V.
d) Repita o item (a) entre VGS = –3 V e – 4 V.
e) Há uma mudança drástica na diferença entre os valores
de corrente de dreno quando VGS se torna mais negativa?
f) A relação entre a variação de VGS e a variação resultante
de ID é linear ou não linear? Explique.
 6. Quais são as principais diferenças entre as curvas carac-
terísticas de coletor de um TBJ e as curvas características
de dreno de um JFET? Compare as unidades de cada eixo
com a variável de controle. Como IC reage a um aumento
de IB versus mudanças em ID a um aumento negativo de
VGS? Compare o espaçamento entre as curvas de IB com o
das curvas de VGS. Compare VCsat com VP na definição da
região não linear para níveis baixos de tensão de saída.
 7. a) Descreva, com suas próprias palavras, por que IG é
efetivamente igual a zero ampère para um transistor JFET.
b) Por que a impedância de entrada de um JFET é tão alta?
c) Por que o termo efeito de campo é apropriado para esse
importante dispositivo de três terminais?
350 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap06.indd 350 3/11/13 5:53 PM
na equação de Shockley e resolva para VP. Compare os
resultados com o valor presumido de –3 V das curvas.
 24. Utilizando IDSS = 9 mA e Vp = –3 V para as curvas da Figura
6.22, calcule ID em VGS = –1 V utilizando a equação de
Shockley e compare com o valor mostrado na Figura 6.22.
 25. a) Calcule a resistência associada com o JFET da Figura
6.22 para VGS = 0 V, de ID = 0 mA até 4 mA.
b) Repita o item (a) para VGS = –0,5 V de ID = 0 até 3 mA.
c) Definindo ro para o resultado do item (a) e rd para o item
(b), use a Equação 6.1 para determinar rd e compare
com o resultado do item (b).
Seção 6.7 MosFet tipo depleção
 26. a) Esboce a construção básica de um MOSFET tipo de-
pleção de canal p.
b) Aplique a tensão apropriada dreno-fonte e esboce o
fluxo de elétrons para VGS = 0 V.
 27. Quais as semelhanças entre a estrutura do MOSFET tipo
depleção e um JFET? E quais as diferenças?
 28. Explique, com suas próprias palavras, por que a aplicação
de uma tensão positiva no terminal de porta de um MOS-
FET tipo depleção de canal n resulta em uma corrente de
dreno maior do que IDSS.
 29. Dado um MOSFET tipo depleção com IDSS = 6 mA e
VP = –3 V, determine a corrente de dreno em VGS = –1 V, 0 V,
1 V e 2 V. Compare a diferença nos valores de corrente
entre –1 V e 0 V com a diferença entre 1 V e 2 V. Na região
de VGS positiva, a corrente de dreno aumenta a uma taxa
significativamente maior do que para valores negativos?
A curva de ID se torna cada vez mais vertical com valores
positivos crescentes de VGS? A relação entre ID e VGS é linear
ou não linear? Explique.
 30. Esboce a curva de transferência e as curvas de dreno de
um MOSFET tipo depleção de canal n com IDSS = 12 mA
e VP= –8 V para VGS = –VP até VGS = 1 V.
 31. Dados ID = 14 mA e VGS = 1 V, determine VP se IDSS =
9,5 mA para um MOSFET tipo depleção.
 32. Dados ID = 4 mA em VGS = –2 V, determine IDSS se
VP = –5 V.
 33. Considerando que 2,9 mA seja um valor médio para o IDSS
do MOSFET 2N3797 da Figura 6.31, determine o valor
de VGS que resultará em uma corrente máxima de dreno de
20 mA, se VP = –5 V.
 34. Se a corrente de dreno para o MOSFET 2N3797 da Figura
6.31 é 8 mA, qual é o máximo valor de VDS permitido
utilizando o valor especificado para máxima potência?
Seção 6.8 MosFet tipo intensificação
 35. a) Qual é a principal diferença entre a construção de um
MOSFET tipo intensificação e um MOSFET tipo de-
pleção?
b) Esboce a construção de um MOSFET tipo intensifica-
ção de canal p com a polarização apropriada aplicada
(VDS > 0 V, VGS > VT) e indique o canal, o sentido do
fluxo de elétrons e a região de depleção resultante.
c) Descreva resumidamente a operação básica de um
MOSFET tipo intensificação.
 36. a) Esboce a curva de transferência e as curvas de dre-
no de um MOSFET tipo intensificação de canal n se
VT = 3,5 e k = 0,4 × 10–3 A/V2.
b) Repita o item (a) para a curva de transferência, com
VT mantido em 3,5 V, mas com k aumentado 100%,
valendo agora 0,8 × 10–3 A/V2.
 37. a) Dados VGS(Th) = 4 V e ID(ligado) = 4 mA em VGS(ligado) =
6 V, determine k e escreva uma expressão geral para ID
no formato da Equação 6.15.
b) Esboce a curva de transferência para o dispositivo do
item (a).
c) Determine ID para o dispositivo do item (a) em
VGS = 2 V, 5 V e 10 V.
 38. Dada a curva de transferência da Figura 6.55, determine
VT e k e escreva uma equação geral para ID.
 39. Dados k = 0,4 × 10–3 A/V2 e ID(ligado) = 3 mA com VGS(ligado)
= 4 V, determine VT.
Figura 6.54 Problemas 10 e 20.
Capítulo 6 transistores de efeito de campo 351
Boylestad_2012_cap06.indd 351 3/11/13 5:53 PM
 40. A corrente de dreno máxima para o MOSFET tipo inten-
sificação de canal n 2N4351 é 30 mA. Determine VGS para
esse valor de corrente, se k = 0,06 × 10–3 A/V2 e VT é o
valor máximo.
 41. A corrente do MOSFET tipo intensificação aumenta a uma
taxa aproximadamente igual à do MOSFET tipo depleção
para a região de condução? Revise detalhadamente o for-
mato geral das equações, e, se sua base matemática inclui
cálculo diferencial, calcule dID/dVGS e compare seu valor.
 42. Esboce a curva característica de transferência de um
MOSFET tipo intensificação de canal p, se VT = –5 V e
k = 0,45 × 10–3 A/V2.
 43. Esboce a curva de ID = 0,5 × 10–3 (V2
GS) e ID = 0,5 × 10–3
(VGS – 4)2 para VGS de 0 V até 10 V. O valor VT = 4 V influi
significativamente no valor de ID para essa região?
Seção 6.10 MosFets de potência VMos e uMos
 44. a) Descreva, com suas próprias palavras, por que o VMOS
FET pode suportar uma corrente e uma potência maio-
res do que os dispositivos de construção convencionais.
b) Por que o VMOS FET apresenta valores de resistência
de canal reduzidos?
c) Por que é desejável um coeficiente de temperatura
positivo?
 45. Quais são as vantagens relativas da tecnologia UMOS em
relação à VMOS?
Seção 6.11 CMos
 *46. a) Descreva, com suas próprias palavras, a operação do
circuito da Figura 6.45 com Vi = 0 V.
b) Se o MOSFET “ligado” da Figura 6.45 (com Vi = 0
V) possui uma corrente de dreno de 4 mA, com VDS =
0,1 V, qual é o valor aproximado de resistência do dis-
positivo? Se ID = 0,5 μA para o transistor “desligado”,
qual é o valor aproximado de resistência do dispositi-
vo? Os valores de resistência resultantes sugerem que
o valor desejado de tensão de saída será obtido?
 47. Faça uma pesquisa bibliográfica sobre a lógica CMOS e
descreva a faixa de aplicações e as principais vantagens
dessa técnica.
20
15
10
5
0 015
ID (mA)
VGS(V)

Figura 6.55 Problema 38.
352 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap06.indd 352 3/11/13 5:53 PM
polarização do fET
objetivos
• Ser capaz de realizar uma análise CC de circuitos com JFET, MOSFET e MESFET.
• Tornar-se proficiente no uso de análise de reta de carga para examinar circuitos com FET.
• Desenvolver confiança em análise CC de circuitos com FETs e TBJs.
• Entender como usar a curva universal de polarização de JFET para analisar as várias configurações do FET.
7777777777
7.1 inTroDução
No Capítulo 4, verificamos que é possível obter os
níveis de polarização para uma configuração com transis-
tor de silício com o auxílio das equações características
VBE = 0,7 V, IC = βIB e IC ≅ IE. A relação entre as variáveis
de entrada e de saída é representada por β, cujo valor é
considerado fixo para a análise a ser realizada. O fato de
beta ser uma constante estabelece uma relação linear entre
IC e IB. Dobrando-se o valor de IB, o valor de IC também
dobra, e assim por diante.
Para o transistor de efeito de campo, a relação entre
os parâmetros de entrada e saída é não linear em de-
corrência do termo quadrático na equação de Shockley.
Relações lineares resultam em linhas retas quando são
traçadas em um gráfico de umavariável versus a outra,
enquanto funções não lineares resultam em curvas como
aquelas obtidas para a característica de transferência de um
JFET. A relação não linear entre ID e VGS pode complicar
o raciocínio matemático necessário à análise CC de con-
figurações com FET. Um método gráfico pode limitar as
soluções a uma precisão de décimos, mas é o método mais
rápido para a maioria dos amplificadores a FET. Visto que
esse método costuma ser o mais utilizado, a análise deste
capítulo terá um foco mais gráfico do que matemático.
Outra diferença que existe entre as análises do TBJ
e do FET é que:
A variável de controle para um transistor TBJ é um
valor de corrente, enquanto para o FET essa variável
é um valor de tensão.
No entanto, em ambos os casos, a variável contro-
lada na saída é um valor de corrente que também define
importantes valores de tensão do circuito de saída.
As relações gerais que podem ser aplicadas à análise
CC dos amplificadores a FET são
 IG 0 A )1.7( (7.1)
e ID = IS (7.2) (7.2)
Para os JFETs e para os MOSFETs e MESFETs tipo
depleção, a equação de Shockley relaciona as variáveis de
entrada e saída:

ID = IDSSa1 -
VGS
VP
b
2
 )3.7(

(7.3)
Para MOSFETs e MESFETs tipo intensificação, a
seguinte equação é aplicável:
 ID = k(VGS - VT)2 (7.4) (7.4)
Boylestad_2012_cap07.indd 353 3/11/13 5:54 PM
É particularmente importante observar que as
equações anteriores servem apenas para o transistor de
efeito de campo! Elas não mudarão para cada configura-
ção do circuito desde que o dispositivo opere na região
ativa. O circuito apenas define os valores de corrente e de
tensão associados ao ponto de operação por meio de seu
próprio conjunto de equações. Na verdade, a solução CC
para os circuitos com FET e TBJ é a solução de equações
simultâneas estabelecidas pelo dispositivo e pelo circuito.
A solução pode ser determinada com a utilização de um
método gráfico ou matemático — o que será demonstrado
nos primeiros circuitos a serem analisados. Entretanto,
como já foi explicado, o método gráfico é o mais usado para
circuitos com FET e é o método empregado neste livro.
As primeiras seções deste capítulo estão limitadas
aos JFETs e ao método gráfico de análise. O MOSFET
tipo depleção será então examinado, com seu número ele-
vado de pontos de operação, seguido pelo MOSFET tipo
intensificação. Por fim, problemas relacionados a projetos
serão investigados para que se verifiquem os conceitos e
procedimentos introduzidos no capítulo.
7.2 Configuração Com
polarização fixa
O mais simples dos arranjos de polarização para o
JFET de canal n é mostrado na Figura 7.1. Chamado de
configuração com polarização fixa, ele é uma das poucas
configurações com FET que podem ser solucionadas com
a utilização tanto de um método gráfico quanto de um mé-
todo matemático. Ambos os métodos são incluídos nesta
seção para demonstrar a diferença entre eles e também
para salientar que a mesma solução pode ser obtida pelos
dois métodos.
A configuração da Figura 7.1 inclui os valores CA Vi
e Vo mais os capacitores de acoplamento (C1 e C2). Lem-
bramos que os capacitores de acoplamento são “circuitos
abertos” para a análise CC e baixas impedâncias (consi-
deradas curtos-circuitos) para a análise CA. O resistor RG
está presente para assegurar que Vi apareça na entrada do
amplificador FET na análise CA (veja o Capítulo 8). Para
a análise CC,
IG ≅ 0 A
e VRG = IGRG = (0 A)RG = 0 V
A queda de zero volt através de RG permite sua
substituição por um curto-circuito equivalente, como o
que é mostrado na Figura 7.2, especialmente redesenhado
para a análise CC.
O fato de o terminal negativo da bateria estar co-
nectado diretamente ao potencial positivo de VGS revela
claramente que a polaridade de VGS é oposta à de VGG.
A aplicação da Lei das Tensões de Kirchhoff na malha
indicada na Figura 7.2 no sentido horário resultará em
–VGG – VGS = 0
e VGS = -VGG )5.7( (7.5)
Uma vez que VGG é uma fonte CC constante, a tensão
VGS é fixa; daí a notação “configuração com polarização fixa”.
O valor resultante da corrente de dreno ID é agora
controlado pela equação de Shockley:
ID = IDSSa1 -
VGS
VP
b
2


Figura 7.1 Configuração com polarização fixa.

Figura 7.2 Circuito para a análise CC.
354 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap07.indd 354 3/11/13 5:54 PM
Visto que VGS é um valor fixo para essa configura-
ção, sua magnitude e sinal podem simplesmente ser subs-
tituídos na equação de Shockley para determinar o valor
de ID. Esse é um dos poucos casos em que a solução ma-
temática para a configuração de um FET pode ser direta.
Para uma análise gráfica seria necessário um grá-
fico da equação de Shockley, como mostra a Figura 7.3.
Lembramos que a escolha de VGS = VP/2 resulta em uma
corrente de dreno de IDSS/4 quando o gráfico da equação é
traçado. Para a análise feita neste capítulo, os três pontos
definidos por IDSS, VP e a interseção há pouco descrita serão
suficientes para o traçado da curva.
Na Figura 7.4, o valor fixo de VGS foi superposto
como uma reta vertical em VGS = –VGG. Em qualquer ponto
da reta vertical, o valor de VGS é –VGG; o valor de ID deve
ser simplesmente determinado sobre essa reta. O ponto de
interseção das duas curvas é a solução comum para a con-
figuração — geralmente chamado de ponto quiescente ou
ponto de operação. O subscrito Q será utilizado na notação
da corrente de dreno e na tensão porta-fonte quando essas
quantidades representarem valores no ponto Q. Observe,
na Figura 7.4, que o valor quiescente de ID é determinado
pelo esboço de uma linha horizontal do ponto Q até o eixo
vertical ID. É importante observar que, uma vez que o circui-
to da Figura 7.1 esteja montado e operante, os valores CC
de ID e VGS, que podem ser medidos como mostra a Figura
7.5, são os valores quiescentes definidos pela Figura 7.4.
A tensão dreno-fonte da seção de saída pode ser
determinada aplicando-se a Lei das Tensões de Kirchhoff,
como segue:
+ VDS + IDRD – VDD = 0
e VDS = VDD - ID RD )6.7( (7.6)
Lembre-se de que os subscritos de uma única letra
indicam uma tensão medida em um ponto em relação ao
terra. Para a configuração da Figura 7.2,
 VS = 0 V (7.7) (7.7)
Utilizando uma notação com duplo subscrito, temos
VDS = VD – VS
ou VD = VDS + VS = VDS + 0 V
e VD = VDS )8.7( (7.8)
Além disso, VGS = VG – VS
ou VG = VGS + VS = VGS + 0 V
e VG = VGS )9.7( (7.9)
ID (mA)
VGS
2
VPVP 0
4
IDSS
IDSS
 Figura 7.3 Gráfico da equação de Shockley.
+
–
VGG
G
S
Voltímetro
Amperímetro
RD
VDD
IDQ
VGSQ
Figura 7.5 Medição dos valores quiescentes de ID e VGS.
ID (mA)
VGSVP 0
IDSSDispositivo
Circuito
Ponto Q
(solução) IDQ
VGSQ = –VGG
Figura 7.4 Solução para a configuração com polarização fixa.
Capítulo 7 polarização do fET 355
Boylestad_2012_cap07.indd 355 3/11/13 5:54 PM
	07Boylestad_cap07_ALTA_COR_11mar
