tema4-exe1-representação gráfica para projetos

Prévia do material em texto

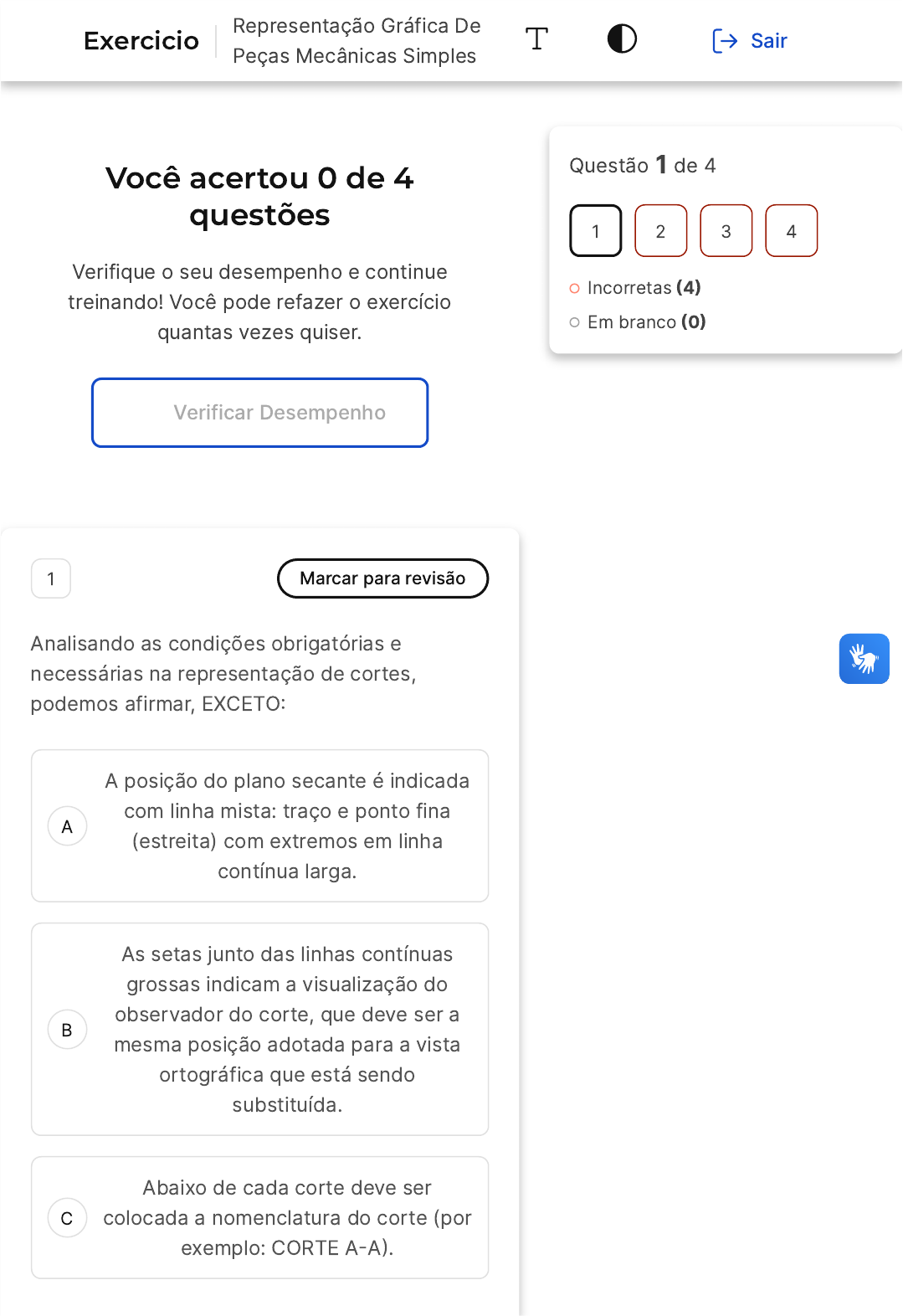

Você acertou 0 de 4
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Analisando as condições obrigatórias e
necessárias na representação de cortes,
podemos afirmar, EXCETO�
A posição do plano secante é indicada
com linha mista: traço e ponto fina
(estreita) com extremos em linha
contínua larga.
As setas junto das linhas contínuas
grossas indicam a visualização do
observador do corte, que deve ser a
mesma posição adotada para a vista
ortográfica que está sendo
substituída.
Abaixo de cada corte deve ser
colocada a nomenclatura do corte (por
exemplo: CORTE A�A�.
Questão 1 de 4
Incorretas �4�
Em branco �0�
1 2 3 4
Exercicio
Representação Gráfica De
Peças Mecânicas Simples
Sair
D
E
Nas vistas em corte sempre são
representadas arestas invisíveis, ou
seja, a sobreposição entre hachuras e
linhas tracejadas é permitida e
recomendada.
Caso existam, as linhas traço e ponto
indicativas de linhas de eixo e de
centro devem ser posicionadas
adequadamente no corte.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa D é a única que não está
correta. Nas vistas em corte, não são
sempre representadas arestas invisíveis. A
sobreposição entre hachuras e linhas
tracejadas não é permitida e recomendada.
As hachuras representam a superfície de
corte e as linhas tracejadas representam
arestas e contornos não visíveis. Sua
sobreposição pode causar confusão na
interpretação do desenho técnico.
2 Marcar para revisão
Sobre o corte em desvio podemos afirmar:
A
B
C
D
E
É aplicado quando os detalhes
presentes no objeto não podem ser
cortados por um único plano secante
em um corte pleno.
Os planos secantes são sempre
paralelos ou perpendiculares entre si,
não podendo o desvio ser feito em
outro ângulo.
Da mesma forma que no corte pleno,
linhas tracejadas devem ser colocadas
na vista em corte, havendo
sobreposição entre essas linhas e as
hachuras.
No caso da utilização de planos
concorrentes sucessivos, o ângulo
formado entre os planos em desvio
deve ser sempre menor do que 90°.
As hachuras não estão presentes em
todas as faces em contato com os
planos secantes.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
O corte em desvio é uma técnica utilizada
em desenho técnico quando um único
plano secante não é suficiente para
mostrar todos os detalhes de um objeto em
um corte pleno. Essa técnica permite que o
plano de corte seja desviado ao longo da
linha de corte para revelar detalhes
A
B
C
D
E
ocultos. Portanto, a alternativa A está
correta, pois afirma que o corte em desvio
é aplicado quando os detalhes presentes
no objeto não podem ser cortados por um
único plano secante em um corte pleno.
3 Marcar para revisão
Sobre o corte em seção podemos afirmar:
É um tipo de corte aplicado quando
existe condição de simetria no objeto.
É aquele em que o plano secante corta
toda a extensão do objeto.
Quando a seção é desenhada sobre a
vista, utiliza-se linha tracejada grossa.
Quando a seção é desenhada fora da
vista, deslocada, deve estar ligada à
vista cortada por uma linha traço e
ponto fina (estreita).
Para delimitar a parte "cortada" do
objeto com relação ao restante da
vista, usa-se uma linha de ruptura
(linha fina irregular).
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A
B
A alternativa correta é a D. O corte em
seção é uma técnica utilizada em desenho
técnico para representar de forma clara e
precisa a estrutura interna de um objeto.
Quando a seção é desenhada fora da vista,
ou seja, deslocada, ela deve estar ligada à
vista cortada por uma linha traço e ponto
fina (estreita). Essa linha serve para indicar
a direção e o sentido do corte, permitindo
uma melhor compreensão do desenho.
4 Marcar para revisão
Analise as sentenças a seguir referentes aos
conceitos de corte:
I. O corte é um recurso de desenho técnico que
facilita a representação de objetos com
detalhes presentes em seu interior.
II. Na vista em corte, o objeto é cortado por um
plano secante imaginário e a parte anterior ao
plano é vista pelo observador, que muda de
posição para olhar o objeto cortado.
III. A porção sólida do objeto, cortada pelo
plano secante, é indicada na vista em corte pela
presença de hachuras, internas às arestas
cortadas pelo plano.
IV. Existem vários tipos de corte: corte pleno,
meio corte, corte em desvio, corte parcial e
seção.
Estão corretas, apenas:
I e IV
I, III e IV
C
D
E
I e II
II e IV
I, II e IV
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
As sentenças I, III e IV estão corretas. A
sentença I está correta porque o corte é,
de fato, um recurso de desenho técnico
que facilita a representação de objetos
com detalhes internos. A sentença III
também está correta, pois a porção sólida
do objeto, cortada pelo plano secante, é
indicada na vista em corte pela presença
de hachuras, internas às arestas cortadas
pelo plano. Por fim, a sentença IV está
correta ao afirmar que existem vários tipos
de corte, como o corte pleno, meio corte,
corte em desvio, corte parcial e seção. No
entanto, a sentença II está incorreta, pois
na vista em corte, a parte posterior ao
plano é que é vista pelo observador, e não
a parte anterior.
