Tópico 1 – O campo magnético e sua influência sobre cargas elétricas 231

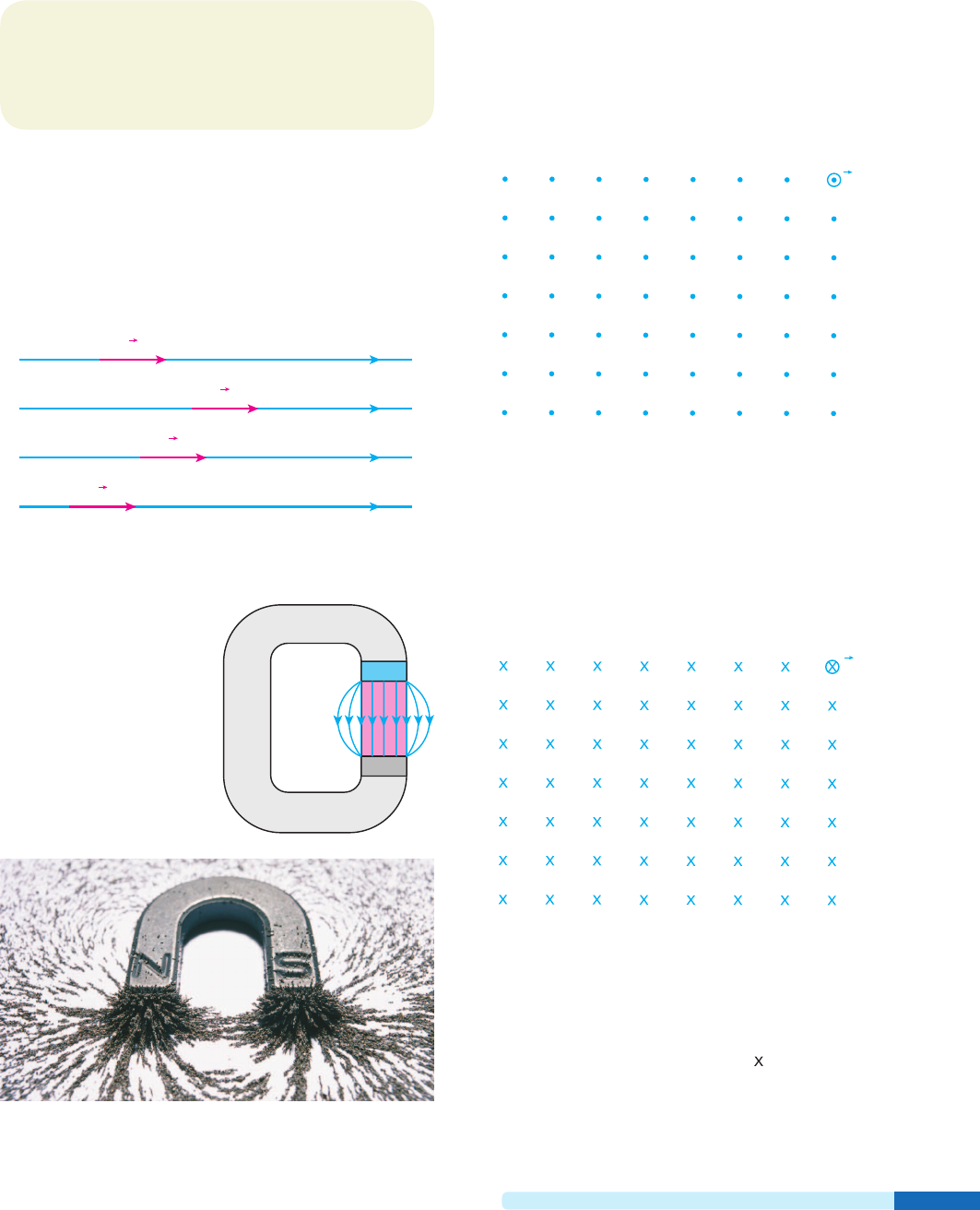

4. Campo magnético uniforme
Definição
Campo magnético uniforme é aquele em
que o vetor indução magnética B tem o mesmo
módulo, a mesma direção e o mesmo sentido em
todos os pontos do meio.
Embora possam ser desenhadas em todos os
pontos do campo, as linhas de indução de um cam-
po magnético uniforme são representadas por al-
gumas linhas retas paralelas entre si e igualmente
orientadas. Além disso, elas são traçadas com espa-
çamentos iguais para indicar que a intensidade do
campo é igual em toda a região:
B
B
B
B
 Se ocorrer o contrário, isto é, se o sentido do
campo for para dentro do papel, ele será representa-
do por um conjunto de “cruzinhas” também unifor-
memente distribuídas, conforme a próxima figura.
B
Em um campo magnético uniforme, as linhas de indução são
representadas por linhas retas paralelas, igualmente espaçadas
e com a mesma orientação.
O campo magnéti-
co na região destacada
na figura ao lado, entre
os polos de um ímã em
forma de U, é aproxi-
madamente uniforme.
N
S
Outra representação
Imaginemos um campo magnético uniforme em
que as linhas de indução são perpendiculares ao pla-
no desta página.
Se o sentido do campo for para fora do papel,
ele será representado por um conjunto de pontos
uniformemente distribuídos, como representa a
figura a seguir.
B
Campo magnético uniforme “saindo do papel”.
Padrão do campo magnético criado por um ímã em forma de U,
obtido com limalhas de ferro.
S
P
L
/L
at
in
st
o
ck
Campo magnético uniforme “entrando no papel”.
Nota:
) também podem
ser usados para representar um campo magnético não
uniforme e quaisquer outras grandezas vetoriais, e até
mesmo correntes elétricas “saindo” ou “entrando” no
papel.
TF3-225_248_P3T1_5P.indd 231 20/08/12 10:50
Parte III – Eletromagnetismo232
1. Em quais dos objetos listados a seguir você consegue perce-
ber interação magnética com os polos de um bom ímã?
 I) Borracha escolar
 II) Bola de gude
 III) Tampa de alumínio
 IV) Caneta plástica
 V) Pedaço de fio de cobre
 VI) Corda de guitarra
 VII) Grafite de lapiseira
 VIII) Chave de fenda comum
 IX) Cuba (de pia) de aço inoxi-
dável
2. A figura a seguir representa uma bússola em repouso sobre
uma mesa de madeira, vista de cima:
N
S
O LBBA
Como ficará estabilizada a agulha dessa bússola se um ímã em forma
de barra reta for encaixado no retângulo tracejado, com seus polos
magnéticos ocupando as regiões A e B do retângulo? Considere o
campo magnético da Terra desprezível em comparação ao do ímã.
3. Indique a alternativa correta.
a) Nas proximidades do polo norte geográfico da Terra encontra-
-se o polo norte magnético.
b) Os polos norte geográfico e sul magnético da Terra encon-
tram-se exatamente no mesmo local.
c) Polos magnéticos de mesmo nome (norte e norte ou sul e sul)
se atraem.
d) Os polos magnéticos norte e sul de um ímã são regiões eletri-
zadas com carga positiva e negativa, respectivamente.
e) Quando um ímã é quebrado em dois ou mais pedaços, cada um
deles continua tendo dois polos magnéticos: o norte e o sul.
4. (Fuvest-SP) Um ímã, em forma de barra, de polaridade N (norte)
e S (sul), é fixado em uma mesa horizontal. Um outro ímã seme-
lhante, de polaridade desconhecida, indicada por A e T, quando
colocado na posição mostrada na figura 1, é repelido para a direita.
Exercícios nível 1
N A
Ímã fixo Repulsão
Figura 1
S T
Quebra-se esse ímã ao meio e, utilizando as duas metades, fa-
zem-se quatro experiências, representadas nas figuras I, II, III e
IV, em que as metades são colocadas, uma de cada vez, nas
proxi midades do ímã fixo.
N S A
Experiência I
N S A
Experiência II
N S T
Experiência III
N S T
Experiência IV
Indicando por “nada” a ausência de atração ou repulsão da parte
testada, os resultados das quatro experiências são, respectivamente:
I II III IV
a) repulsão atração repulsão atração
b) repulsão repulsão repulsão repulsão
c) repulsão repulsão atração atração
d) repulsão nada nada atração
e) atração nada nada repulsão
5. O vetor indução magnética
em um determinado ponto P
está representado na figura.
Indique a posição de equilíbrio
estável assumida pela agulha
de uma bússola colocada na
região circular tracejada.
P
B
6. A figura representa algumas linhas de indução de um campo
magnético:
B
A
a) Copie a figura e desenhe o vetor indução magnética nos
pontos A e B.
b) Em qual desses pontos o campo magnético é mais intenso?
Justifique.
7. Dado o vetor indução magnética B que um ímã cria em um
ponto P, identifique o polo magnético X nos seguintes casos:
a) P
X
B
b) c)
X
P
B
P
X
B
TF3-225_248_P3T1_5P.indd 232 20/08/12 10:50
Tópico 1 – O campo magnético e sua influência sobre cargas elétricas 233
8. Os ímãs A, B e C representados na figura a seguir foram serra-
dos nas regiões 1, 2 e 3, obtendo-se assim duas partes de cada um.
Exercícios nível 2
N
S
1
A
N S
2
B
N
S
3
C
Em que caso as partes de um mesmo ímã não podem se unir
magneticamente após o corte, de modo a mantê-lo com a aparên-
cia que tinha antes do corte?
9. (Fuvest-SP) Sobre uma mesa plana e horizontal, é colocado um
ímã em forma de barra, representado na figura, visto de cima, junta-
mente com algumas linhas de seu campo magnético. Uma pequena
bússola é deslocada, lentamente, sobre a mesa, a partir do ponto P,
realizando uma volta circular completa em torno no ímã.
N
S
P
São feitas as seguintes afirmações:
 I. As linhas de indução do campo magnético citado são orienta-
das da esquerda para a direita.
 II. A agulha está em equilíbrio estável na situação A.
 III. A agulha está em equilíbrio estável na situação B.
 IV. A agulha está em equilíbrio instável na situação C.
Quais são as afirmações corretas?
11. E.R. Suponha coincidentes os polos geográficos e os
polos magnéticos da Terra e considere um ponto P no equador
do planeta.
NG (norte geográfico)
SG (sul geográfico)
O LP
a) Desenhe o vetor indução magnética Bt criado pela Terra, no
ponto P.
b) Se um ímã criar em P um campo magnético Bi, orientado de
oeste para leste e com a mesma intensidade de Bt, como se es-
tabilizará a agulha de uma bússola posicionada na região circular
tracejada?
Resolução:
a) Lembrando que no polo sul geográfico existe um polo norte
magnético e que no polo norte geográfico existe um polo
sul magnético, uma linha de indução do campo magnético
terrestre cruza o equador com o seguinte sentido:
equador
SG (norte magnético)
NG (sul magnético)
P
 Então, o vetor Bt, no ponto P, pode ser representado por:
P
B
t
Nessas condições,
des considere o campo
magnético da Terra.
Ao final desse movimento, a agulha da bússola terá completado,
em torno de seu próprio eixo, um número de voltas igual a:
a) 1
4
 de volta. d) 2 voltas completas.
b) 1
2
 de volta. e) 4 voltas completas.
c) 1 volta completa.
10. Na figura I, temos um campo magnético uniforme entre os
polos de um ímã em forma de U. Uma agulha magnética é coloca-
da inicialmente na situação A, depois, na situação B e, finalmente,
na situação C. Essa agulha pode girar livremente em torno do eixo
fixo E, indicado na figura II.
NS
N
S
A
SN S
N
SN
B
C E
(l)
(ll)
