Vetores
Vetor é a representação que determina o módulo, a direção e o
sentido de uma grandeza vetorial. Os vetores são segmentos de reta
orientados por uma seta em uma extremidade.
Nomeamos os vetores com uma letra e uma pequena seta.
Os vetores caracterizam as grandezas vetoriais, que são as grandezas
que precisam de orientação, ou seja, direção e sentido. Alguns
exemplos são: força, velocidade, aceleração e deslocamento. Não
basta o valor numérico, é preciso descrever para onde atuam estas
grandezas.
Módulo de um vetor
O módulo do vetor, ou intensidade, é seu valor numérico, seguido da
unidade de medida da grandeza que ele representa, por exemplo:

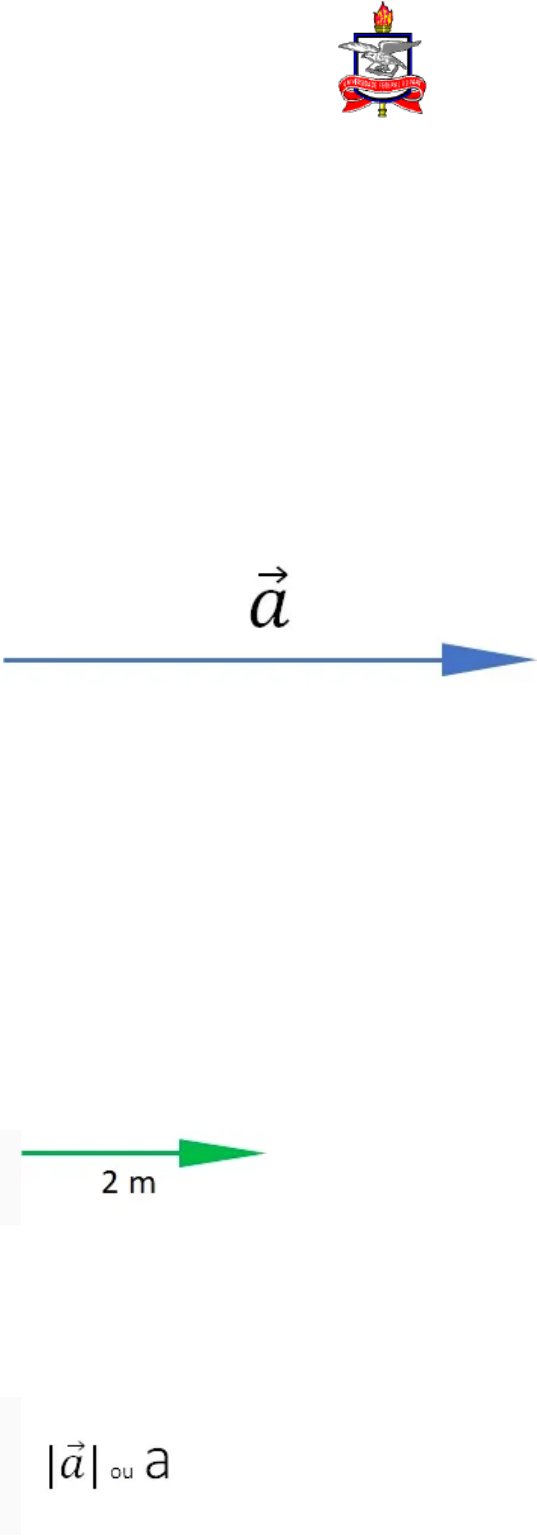

Vetor que representa a grandeza de comprimento, com módulo de dois metros.
Indicamos o módulo entre barras mantendo a seta ou, apenas a letra,
sem barras e sem seta.
https://www.todamateria.com.br/fisica-vetores/ 1/12
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA
https://www.todamateria.com.br/login/?f=5011
https://www.todamateria.com.br/
https://www.todamateria.com.br/login/
O comprimento do vetor é proporcional ao módulo. Um vetor maior
representa um módulo maior.
O módulo do vetor é de 4 unidades, enquanto do vetor é de 2
unidades.
Direção de um Vetor
A direção do vetor é a inclinação da reta suporte em que ele está
determinado. Só existe uma direção para cada vetor.
Direções vertical, horizontal e oblíqua (inclinada) dos vetores.
Sentido de um Vetor
O sentido do vetor é mostrado pela seta. Uma mesma direção pode
conter dois sentidos, como para cima ou para baixo e, para a direita
ou esquerda.
Vetores com mesma direção, horizontal, e sentidos opostos.
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/ 2/12
Adotando um sentido como positivo, o sentido oposto, o negativo, é
representado com um sinal de subtração antes do símbolo do vetor.
Vetor Resultante
O vetor resultante é resultado de operações vetoriais e, equivale a um
conjunto de vetores. É conveniente conhecer o vetor que representa o
efeito produzido por mais de um vetor.
Por exemplo, um corpo pode estar sujeito a um conjunto de forças e,
querermos saber o resultado que irão produzir, todas juntas, sobre
este corpo. Cada força é representada por um vetor, mas o resultado
pode ser representado por apenas um vetor: o vetor resultante.
O vetor resultante, , de direção horizontal e sentido para a direita, é o
resultado de somas e subtrações dos vetores , , e . O vetor
resultante mostra uma tendência ao corpo se mover com esta
orientação.
Os vetores com direção vertical, possuem o mesmo tamanho, ou seja,
o mesmo módulo. Como possuem sentidos opostos eles se anulam.
Isto mostra que não haverá movimento do caixote na direção vertical.
Ao analisar os vetores e , que possuem mesma direção e sentidos
opostos, percebemos que "sobra" uma parte da força para a direita,
pois o vetor é maior que o , ou seja, o módulo de é maior.
Para determinar o vetor resultante, realizamos operações de soma e
subtração de vetores.
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/ 3/12
Soma e subtração de vetores com mesma
direção
Com sentidos iguais, somamos os módulos e mantemos a direção e
o sentido.
Exemplo:
Gra�camente colocamos os vetores em sequência, sem alterar seus
módulos. O início de um deve coincidir com o �nal do outro.
Vale a propriedade comutativa da adição, pois a ordem não altera o
resultado.
Com sentidos opostos, subtraímos os módulos e mantemos a
direção. O sentido do vetor resultante é o do vetor com maior módulo.
Exemplo:
O vetor é a parte que sobra de , após retirar .
Subtrair um vetor equivale a somar com o oposto do outro.
Soma e Subtração de Vetores Perpendiculares
Para somar dois vetores com direções perpendiculares,
movimentamos os vetores sem alterar seus módulos, de modo que o
início de um coincida o �nal do outro.
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/ 4/12
O vetor resultante liga o início do primeiro ao �nal do segundo.
Para determinar o módulo do vetor resultante entre dois vetores
perpendiculares, fazemos coincidir o início dos dois vetores.
O módulo do vetor resultante é determinado pelo teorema de
Pitágoras.
Soma e subtração de vetores oblíquos
Dois vetores são oblíquos quando formam um ângulo entre suas
direções, diferente de 0°, 90° e 180°. Para somar ou subtrair vetores
oblíquos utilizam-se os métodos do paralelogramo e linha poligonal.
Método do paralelogramo
Para realizar o método, ou regra, do paralelogramo entre dois vetores
e, desenhar o vetor resultante, seguimos os seguintes passos:
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/ 5/12
O primeiro passo é posicionar suas origens no mesmo ponto e
traçarmos retas paralelas aos vetores, para formar um paralelogramo.
O segundo é traçar um vetor diagonal no paralelogramo, entre a união
dos vetores e a união das retas paralelas.
As linhas pontilhadas são paralelas aos vetores e a �gura geométrica
formada é um paralelogramo.
O vetor resultante é a linha que liga a origem dos vetores ao encontro
das paralelas.
O módulo do vetor resultante é obtido pela Lei dos Cossenos.
Onde:
R é o módulo do vetor resultante;
a é o módulo do vetor ;
b é o módulo do vetor ;
 é o ângulo formado entre as direções dos vetores.
O método do paralelogramo é utilizado para somar um par de vetores.
Caso se queira somar mais de dois vetores, devemos somá-los dois a
dois. Ao vetor resultante da soma dos dois primeiros, somamos o
terceiro e assim por diante.
Outra forma de somar mais de dois vetores é usar o método da linha
poligonal.
Método da linha poligonal
O método da linha poligonal é utilizado para encontrar o vetor
resultante da adição de vetores. Este método é especialmente útil ao
somar mais de dois vetores, como os seguintes vetores , , e .
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/ 6/12
Para utilizar este método devemos ordenar os vetores de modo que o
�nal de um (seta), coincida com o início de outro. É importante
conservar o módulo, a direção e o sentido.
Após organizar todos os vetores na forma de uma linha poligonal,
devemos traçar o vetor resultante que vai do início do primeiro até o
�nal do último.
É importante que o vetor resultante feche o polígono, com sua seta
coincidindo com a seta do último vetor.
A propriedade comutativa é válida, pois a ordem que posicionamos os
vetores-parcelas não altera o vetor resultante.
Decomposição Vetorial
Decompor um vetor é escrever os componentes que formam este
vetor. Esses componentes são outros vetores.
Todo vetor pode ser escrito como uma composição de outros vetores,
através de uma soma vetorial. Em outras palavras, podemos escrever
um vetor como sendo resultante da soma de dois vetores, que
chamamos componentes.
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/ 7/12
Utilizando um sistema cartesiano de coordenadas, com eixos x e y
perpendiculares, determinamos os componentes do vetor.
O vetor é resultante da soma vetorial entre os vetores componentes
 e .
O vetor de inclinação forma um triângulo retângulo com o eixo x.
Assim, determinamos os módulos dos vetores componentes
utilizando trigonometria.
Módulo do componente ax.
Módulo do componente ay.
O módulo do vetor é obtido pelo Teorema de Pitágoras.
Exemplo
Uma força é realizada ao puxar um bloco no chão. A força de módulo
50 N tem inclinação de 30° com a horizontal. Determine as
componentes horizontal e vertical desta força.
Dados:
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/8/12
Multiplicação de um número real por um vetor
Ao multiplicar um número real por um vetor, o resultado será um novo
vetor, que possui as seguintes características:
Mesma direção, se o número real for diferente de zero;
Mesmo sentido, se o número real for positivo e, sentido contrário
se for negativo;
O módulo será o produto entre o módulo do número real e o
módulo do vetor multiplicado.
Produto entre um número real e um vetor
Onde:
 é o vetor resultante da multiplicação;
 é o número real;
 é o vetor que está sendo multiplicado.
Exemplo
Seja o número real n = 3 e o vetor de módulo 2, o produto entre eles
é igual a:
Cálculo do módulo
A direção e o sentido serão os mesmos.
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/ 9/12
Exercício 1
(Enem 2011) A força de atrito é uma força que depende do contato
entre corpos. Pode ser de�nida como uma força de oposição à
tendência de deslocamento dos corpos e é gerada devido a
irregularidades entre duas superfícies em contato. Na �gura, as setas
representam forças que atuam no corpo e o ponto ampliado
representa as irregularidades que existem entre as duas superfícies.
Na �gura, os vetores que representam as forças que provocam o
deslocamento e o atrito são, respectivamente:
a)
b)
c)
06/07/2024, 18:50 Vetores: o que são, operações, aplicações e exercícios - Toda Matéria
https://www.todamateria.com.br/fisica-vetores/ 10/12
d)
e)
Exercício 2
(UEFS 2011) O diagrama vetorial da �gura esquematiza as forças
exercidas por dois elásticos em um dente de uma pessoa que faz
tratamento ortodôntico.
Admitindo-se F = 10,0N, sen45° = 0,7 e cos45° = 0,7, a intensidade da
força aplicada pelos elásticos no dente, em N, é igual a
a) 3√10
b) 2√30
c) 2√85
d) 3√35
e) 2√45
Exercício 3
(PUC RJ 2016) As forças F1 , F2 , F3 e F4 , na Figura, fazem ângulos
retos entre si e seus módulos são, respectivamente, 1 N, 2 N, 3 N e 4
N.
