Elementos de máquinas:
Torneamento
Integrantes: Diego,Kaio, Karolyne, Lillian e Manoel
Turma: Técnico de Metalurgia N24
Introdução
	Vamos apresentar os elementos de máquinas, com um foco específico no processo de torneamento. Os temas abaixo serão abordados:
O que é o torneamento?
Elementos de Máquinas no Torneamento;
Etapas do Processo de Torneamento;
Preparação da Máquina e Ferramentas;
Fixação da Peça de Trabalho;
Seleção e Montagem da Ferramenta de Corte;
Configuração dos Parâmetros de Corte;
Monitoramento e Ajuste;
Materiais Comumente Usinados;
Início do Processo de Usinagem;
	Outros temas serão abordados com o decorrer da apresentação.
O que é o torneamento?

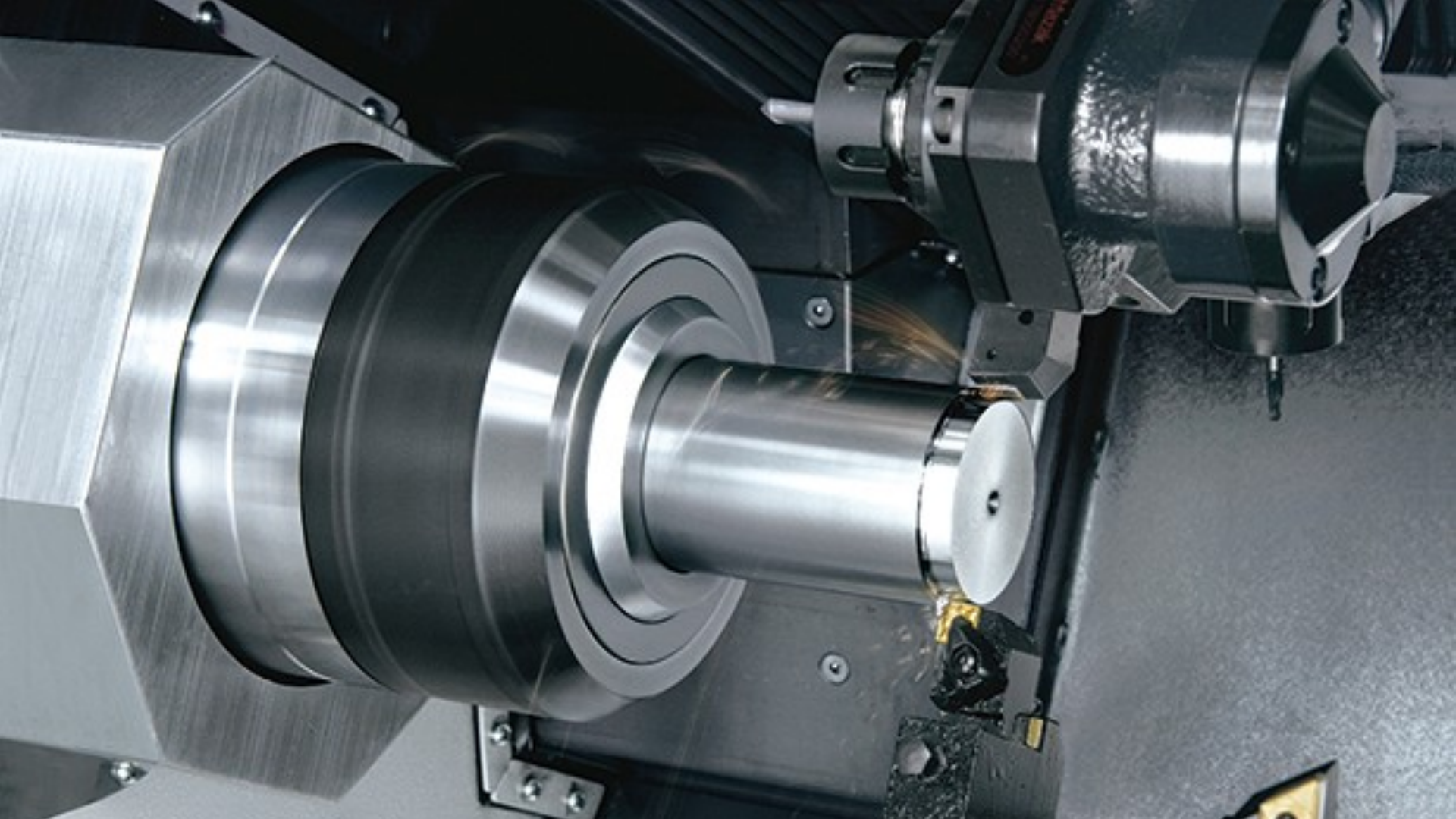

	O torneamento é um processo de usinagem no qual uma peça em rotação é usinada por meio da remoção de material usando ferramentas de corte. As máquinas utilizadas para o torneamento são chamadas de tornos.

Elementos de máquinas de torneamento
1. Torno
O torno é a máquina-ferramenta principal utilizada no processo de torneamento. Ele consiste em uma base, um cabeçote móvel, uma cauda móvel, um carro transversal e uma ferramenta de corte;
2. Ferramentas de Corte
As ferramentas de corte são fundamentais no torneamento. Elas são responsáveis por remover o material da peça de trabalho. As ferramentas de corte mais comuns incluem as ferramentas de torneamento, as pastilhas de metal duro e as brocas.

1
2
Elementos de máquinas de torneamento
3. Peça de Trabalho
A peça de trabalho é a peça que está sendo usinada no processo de torneamento. Pode ser feita de vários materiais, como metal, plástico ou madeira.
4. Porta-Ferramentas
O porta-ferramentas é um componente do torno que suporta e posiciona as ferramentas de corte durante o processo de usinagem.
5. Sistema de Fixação
Um sistema de fixação adequado é essencial para garantir que a peça de trabalho permaneça estável e segura durante o processo de torneamento. Isso pode incluir dispositivos como mandris, placas de fixação e garras.

3
4
5
Etapas do Processo de Torneamento
Preparação da máquina e das ferramentas
Antes de iniciar o processo de torneamento, é essencial preparar a máquina e as ferramentas. Isso inclui verificar a condição do torno, garantir que todas as partes móveis estejam lubrificadas adequadamente e selecionar as ferramentas de corte adequadas para a operação.
2. Fixação da Peça de Trabalho
A peça de trabalho deve ser fixada com segurança no mandril ou placa de fixação do torno. É importante garantir que a peça esteja centralizada e alinhada corretamente para evitar vibrações e desvios durante a usinagem.
Etapas do Processo de Torneamento
3. Seleção e Montagem da Ferramenta de Corte
As ferramentas de corte utilizadas no torneamento podem variar dependendo do material da peça e das tolerâncias dimensionais requeridas. Ferramentas de metal duro são comumente utilizadas devido à sua resistência ao desgaste. A montagem correta da ferramenta no porta-ferramentas é crucial para garantir cortes precisos e eficientes.
4. Configuração dos Parâmetros de Corte
Os parâmetros de corte, como velocidade de rotação do mandril, avanço da ferramenta e profundidade de corte, devem ser selecionados com cuidado com base no material da peça, nas dimensões desejadas e nas características da máquina. O conhecimento das propriedades dos materiais e das capacidades da máquina é essencial para determinar os parâmetros ideais.
Etapas do Processo de
 Torneamento
5. Início do Processo de Usinagem
Após a preparação completa, o operador inicia o processo de torneamento. A máquina é ligada e os parâmetros de corte são ajustados conforme necessário. A ferramenta de corte é avançada gradualmente em direção à peça de trabalho, removendo material em incrementos específicos.
6. Monitoramento e Ajuste
Durante o processo de usinagem, o operador deve monitorar continuamente a qualidade do acabamento da peça, a ocorrência de vibrações ou desvios e o desgaste da ferramenta de corte. Ajustes nos parâmetros de corte podem ser necessários para otimizar o desempenho e garantir a precisão dimensional da peça.
7. Conclusão do Processo e Acabamento da Peça
Após a conclusão do torneamento, a peça pode passar por processos adicionais, como polimento, retificação ou tratamento térmico, dependendo dos requisitos de acabamento e resistência mecânica. O controle de qualidade final é realizado para garantir que a peça atenda às especificações exigidas.
Existem diversos tipos de tornos, cada um projetado para atender a diferentes requisitos de usinagem:
Torno convencional: O tipo mais comum de torno, operado manualmente pelo operador.
Torno CNC (Controle Numérico Computadorizado): Equipado com sistemas de controle computadorizado para automatizar o processo de usinagem e permitir a produção de peças complexas com alta precisão.
Torno automático: Projetado para usinagem de peças em grandes volumes com o mínimo de intervenção manual.
Torno revolver: Possui múltiplas ferramentas de corte montadas em um carrossel giratório, permitindo a usinagem de várias operações sem a necessidade de troca de ferramentas.
Tipos de torno
Ferramentas de Corte
As ferramentas de corte utilizadas no torneamento podem ser classificadas de acordo com sua geometria, material e método de fixação:
Ferramentas de torneamento: Utilizadas para remover material da peça de trabalho e são projetadas com geometrias específicas para diferentes tipos de usinagem, como desbaste, acabamento e rosqueamento.
Pastilhas de metal duro: Inserções intercambiáveis feitas de carboneto de tungstênio, utilizadas em ferramentas de torneamento para melhorar a vida útil da ferramenta e a qualidade do acabamento.
 Brocas: Utilizadas para realizar furos na peça de trabalho e podem ser montadas em um porta-ferramentas específico para operações de furação durante o torneamento.
Materiais Comumente Usinados
O torneamento é aplicável a uma ampla variedade de materiais, incluindo metais ferrosos e não ferrosos, plásticos, cerâmicas e compósitos. Alguns dos materiais mais comumente usinados incluem:
Aço carbono e ligas de aço
 Alumínio e suas ligas
Bonze e latão
Aços inoxidáveis
Plásticos de engenharia, como nylon e polietileno
Materiais cerâmicos, como alumina e zircônia
Conclusão
O torneamento é um processo versátil e fundamental na fabricação mecânica, utilizado para produzir uma ampla variedade de componentes com precisão dimensional e acabamento superficial de alta qualidade. A compreensão dos elementos de máquinas envolvidos, juntamente com os parâmetros de corte e os tipos de tornos disponíveis, é essencial para o sucesso na aplicação do torneamento em diferentes contextos industriais.
