Aula 11 – Análise de Circuitos Elétricos II
Sistemas Trifásicos
O circuito trifásico é um caso particular dos circuitos polifásicos que, por razões técnicas e econômicas
tornou-se o padrão em geração. Transmissão e distribuição de energia elétrica.
Vantagens do sistema trifásico
• Permite transmissão de potência de forma mais econômica (menor quantidade de cobre);
• A corrente na linha é menor, reduzindo o diâmetro dos condutores da instalação;
• Permite alterar a tensão na carga pela mudança da configuração do gerador e/ou carga;
• Pode ser utilizado, também, para alimentar cargas monofásicas;
• Os motores trifásicos têm menores dimensões que os motores monofásicos da mesma
potência.
Circuitos Trifásicos Equilibrados
Em sistemas trifásicos equilibrados as tensões e correntes em cada fase possuem a mesma amplitude
e estão defasadas entre si por 120∘. Tanto as fontes quanto as cargas podem estar ligadas em
triângulo (Δ) ou estrela (Y).


As tensões 𝑽𝑎𝑛, 𝑽𝑏𝑛, e 𝑽𝑐𝑛 são chamadas tensões de fase, são, respectivamente, aquelas entre as
linhas 𝑎, 𝑏, 𝑐 e o neutro 𝑛. Se as fontes de tensão tiverem a mesma amplitude e frequência 𝜔 e
estiverem defasadas por 120º, diz-se que as tensões estão equilibradas. Isso implica:
𝑽𝑎𝑛 + 𝑽𝑏𝑛 + 𝑽𝑐𝑛 = 0
|𝑽𝑎𝑛| = |𝑽𝑏𝑛| = |𝑽𝑐𝑛|

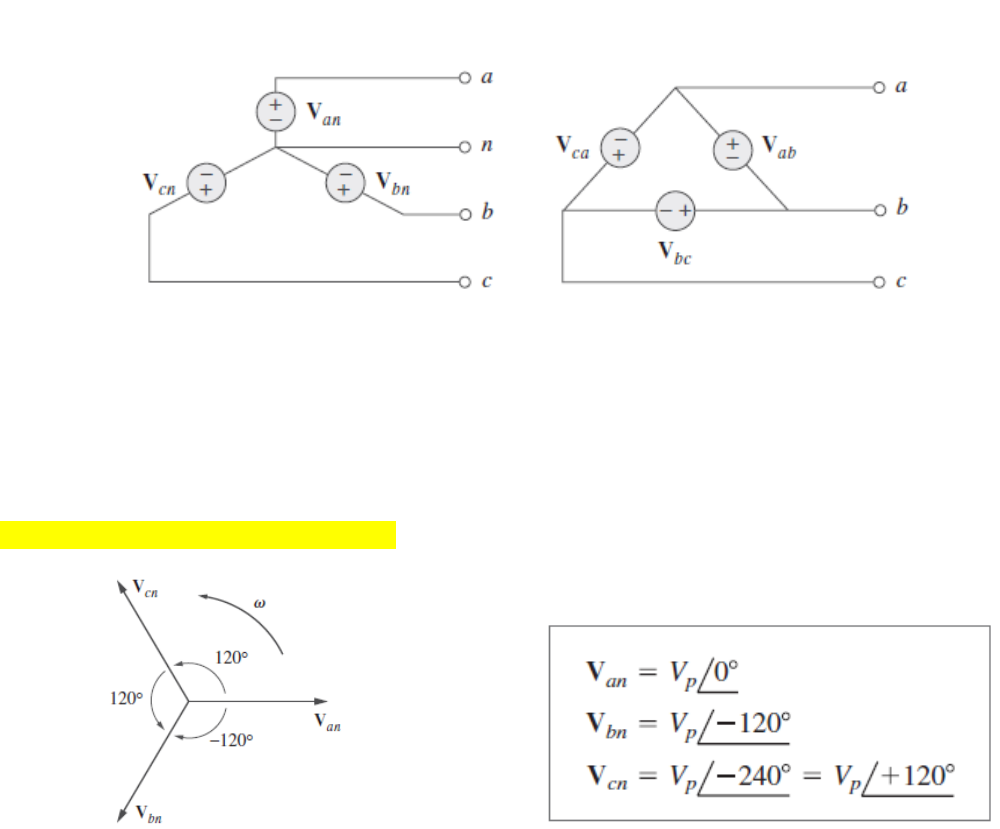

Sequência 𝑎𝑏𝑐 ou sequência positiva

Fonte conectada em estrela Fonte conectada em triângulo
Aula 11 – Análise de Circuitos Elétricos II
Exemplo: Representação de um sistema trifásico

Mantendo a convenção adotada na indústria de potência, todos os valores de tensão e corrente são
em RMS.
Conexão trifásica 𝒀 − 𝒀


Tensão de linha: 𝑉𝐿 = √3𝑉𝑝
Corrente de linha: 𝐼𝐿 = 𝐼𝑝
Aula 11 – Análise de Circuitos Elétricos II
Exercício: Um sistema trifásico a três fios balanceado alimenta uma carga conectada em Y. Cada
uma das fases contém três cargas em paralelo: –j100 Ω, 100 Ω e 50 + j50 Ω. Assuma uma sequência
de fases positiva com 𝑽𝑎𝑏 = 400∠0∘ 𝑉. Determine (a) 𝑽𝑎𝑛; (b) 𝑰𝑎𝐴
Resposta: 231∠ − 30∘ v; 4,62∠ − 30∘ A,
Conexão trifásica 𝒀 − 𝚫


Exercício: Cada fase de uma carga trifásica balanceada conectada em Δ consiste em um indutor de
200 mH em série com a combinação em paralelo de um capacitor de 5 𝜇𝐹 e uma resistência de 200 Ω.
Assuma uma resistência nula nos condutores e uma tensão de fase de 200 V, com 𝜔 = 400 rad/s.
Obtenha (a) a corrente de fase; (b) a corrente de linha (c) a potência total absorvida pela carga.
Resposta: 1,158 𝐴; 2,01 𝐴

Aula 11 – Análise de Circuitos Elétricos II
Exercício: Calcule as correntes de linha nesse sistema estrela-estrela trifilar

Resposta: 𝑰𝑎𝐴 = 6,81∠ − 21,8∘ 𝐴; 𝑰𝑏𝐵 = 6,81∠ − 141,8∘ 𝐴; 𝑰𝑐𝐶 = 6,81∠98,2∘ 𝐴

Potência em circuitos trifásicos
A potência complexa total em circuitos trifásicos é a soma da potência nas três fases.

Se o circuito é equilibrado, a potência monofásica será:


Potência Ativa: 𝑃 = √3 𝑉𝐿𝐼𝐿𝑐𝑜𝑠 𝜙
Potência Reativa: 𝑄 = √3 𝑉𝐿𝐼𝐿𝑠𝑒𝑛 𝜙
Potência Aparente: 𝑆 = √3 𝑉𝐿𝐼𝐿




Aula 11 – Análise de Circuitos Elétricos II
Exercício: Uma carga ligada em estrela é constituída por cargas iguais a 4 + j3 Ω por fase. Sendo a
tensão de linha igual a 208 V, determine as potências ativa e reativa, por fase e total. Esboce o circuito
representativo para esse arranjo, indicando as grandezas elétricas nele contidas.
Resposta: P = 2.305, 7W (por fase). Q = 1.729, 3VAR (por fase).

• Um motor trifásico de 60 kW (potência de saída) e rendimento η= 92% possui um fator de
potência de 0,8 e está ligado a uma rede de 380 V (tensão de linha). Calcule:

a) a potência ativa de entrada;
b) a potência aparente consumida pelo motor;
c) a corrente de linha do circuito.
 Resposta: (a) 65,22 kW. (b) 81,52 kVA. (c) 123,86 A.
• Um gerador trifásico equilibrado libera 7,2 kW para uma carga conectada em estrela de
impedância 30 + j40 Ω por fase. Determine a corrente de linha e a tensão de linha.
Resposta: 8,94 A e 774,6 V.
• Uma carga trifásica balanceada de 24 MVA, FP = 0,78 (indutivo), é alimentada por uma fonte
trifásica balanceada, que possui tensão de linha de 34,5 kV, RMS, 60 Hz. Determine os valores
dos capacitores que deverão ser conectados em estrela, para melhorar o FP para 0,94.

Resposta: 18,33 𝜇𝐹
Aula 11 – Análise de Circuitos Elétricos II

• Três cargas trifásicas balanceadas estão alimentadas por uma fonte trifásica balanceada, que
possui uma tensão de linha de UL = 13,8 kV, RMS, 60 hz, como mostrado na Figura abaixo.
Determine os valores dos capacitores que deverão ser conectados em estrela, para melhorar o
FP para 0,92.


Resposta: 12,2 𝜇𝐹
