Questão
001
Com relação ao que estabelece a NBR 5410 — Instalações elétricas de baixa tensão —, sobre os critérios básicos para o
dimensionamento mínimo do condutor neutro, marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a
sequência correta.
( ) O condutor neutro pode ser comum a mais de 1 (um) circuito.
( ) Em circuitos monofásicos, a seção do condutor neutro deve ser igual à do condutor fase.
( ) Quando a seção dos condutores fase de um circuito trifásico com neutro for superior a 25mm2, a seção do condutor neutro pode ser
superior à seção dos condutores fase.
( ) A seção do condutor neutro em circuito com duas fases e neutro não deve ser inferior à dos condutores fases, podendo ser igual se a
taxa de terceira harmônica e seus múltiplos for superior a 33%.
F - F - V - V
X F - V - F - V
V - V - V - F
V - F - F - F
F - F - F - F
[350081_1687
83]
Questão
002
Sobre as conexões de condutores elétricos entre si e com outros componentes da instalação, é CORRETO afirmar que:
A pressão de contato de uma conexão depende do material isolante.
A solda a estanho pode ser utilizada na terminação dos condutores, para conectá-los a bornes ou terminais de dispositivos ou
equipamentos elétricos.
Em condutores de alumínio, não são permitidas as emendas por meio de conectores por compressão.
X A conexão entre cobre e alumínio deve ser realizada exclusivamente por meio de conectores adequados a este fim.
Emendas de cabos enterrados devem ser acessíveis para verificação, ensaio e manutenção.
[350081_1687
78]
Questão
003

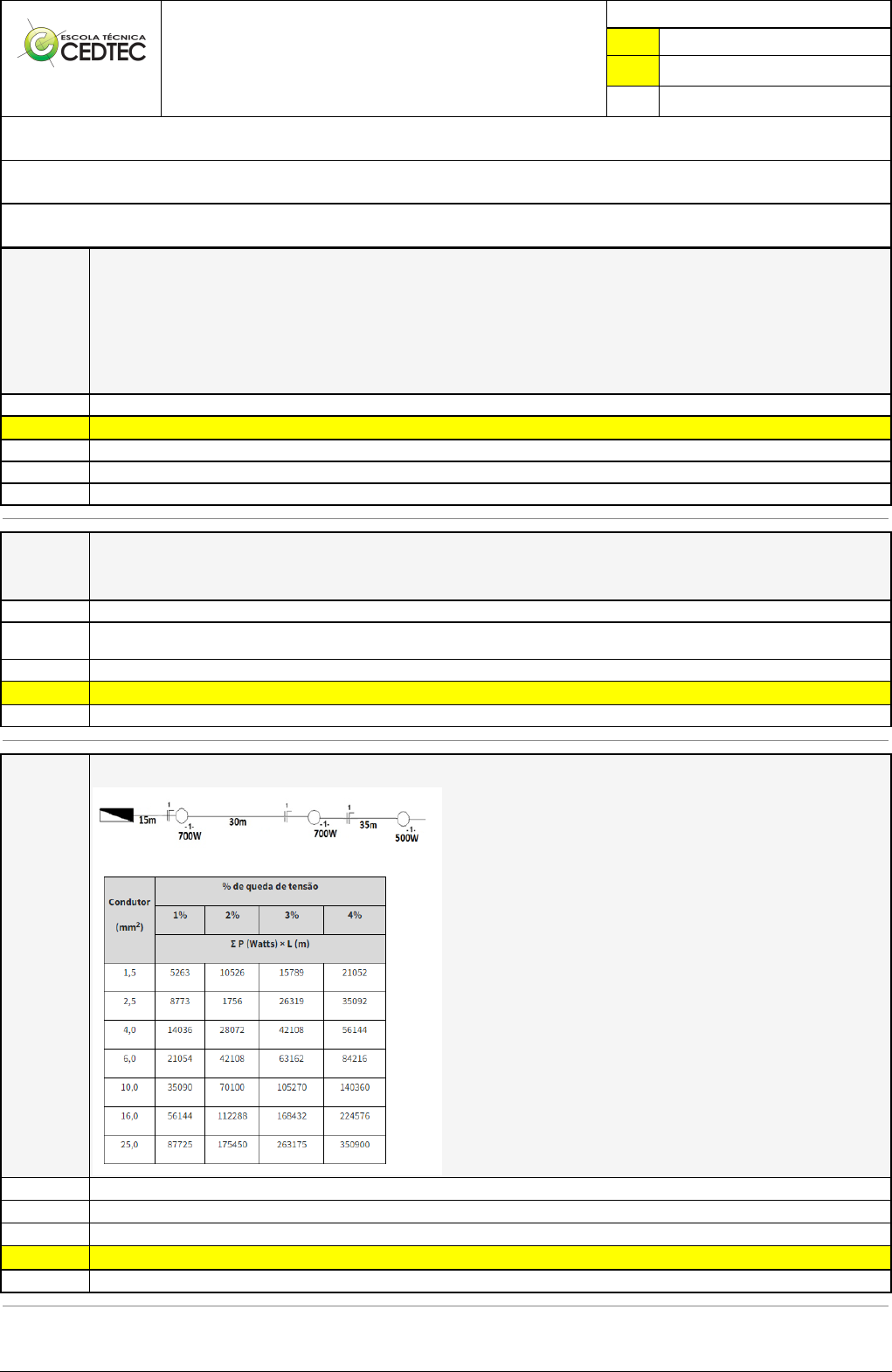

Com base na tabela abaixo, de queda de tensão para uma carga ligada em 110V, determine a seção para o condutor do circuito 1 do
diagrama unifilar para uma queda de tensão na carga de 2%.
4 mm2
10 mm2
6 mm2
X 16 mm2
25 mm2
Pincel Atômico - 15/04/2024 12:22:16 2/2
[350083_1687
80]
Questão
004
A figura a seguir representa um esquema ilustrativo de um dos tipos de linhas elétricas utilizadas em baixa tensão. De acordo com a NBR
5410, a descrição deste esquema é a seguinte
X Cabos unipolares ou cabo multipolar em eletroduto de seção não-circular ou eletrocalha em espaço de construção.
Condutores isolados em eletroduto de seção não-circular ou eletrocalha em espaço de construção.
Condutores isolados ou cabos unipolares em eletrocalha sobre parede em percurso horizontal ou vertical.
Condutores isolados em eletroduto de seção circular embutido em alvenaria.
Condutores isolados em eletroduto de seção não-circular embutido em alvenaria.
