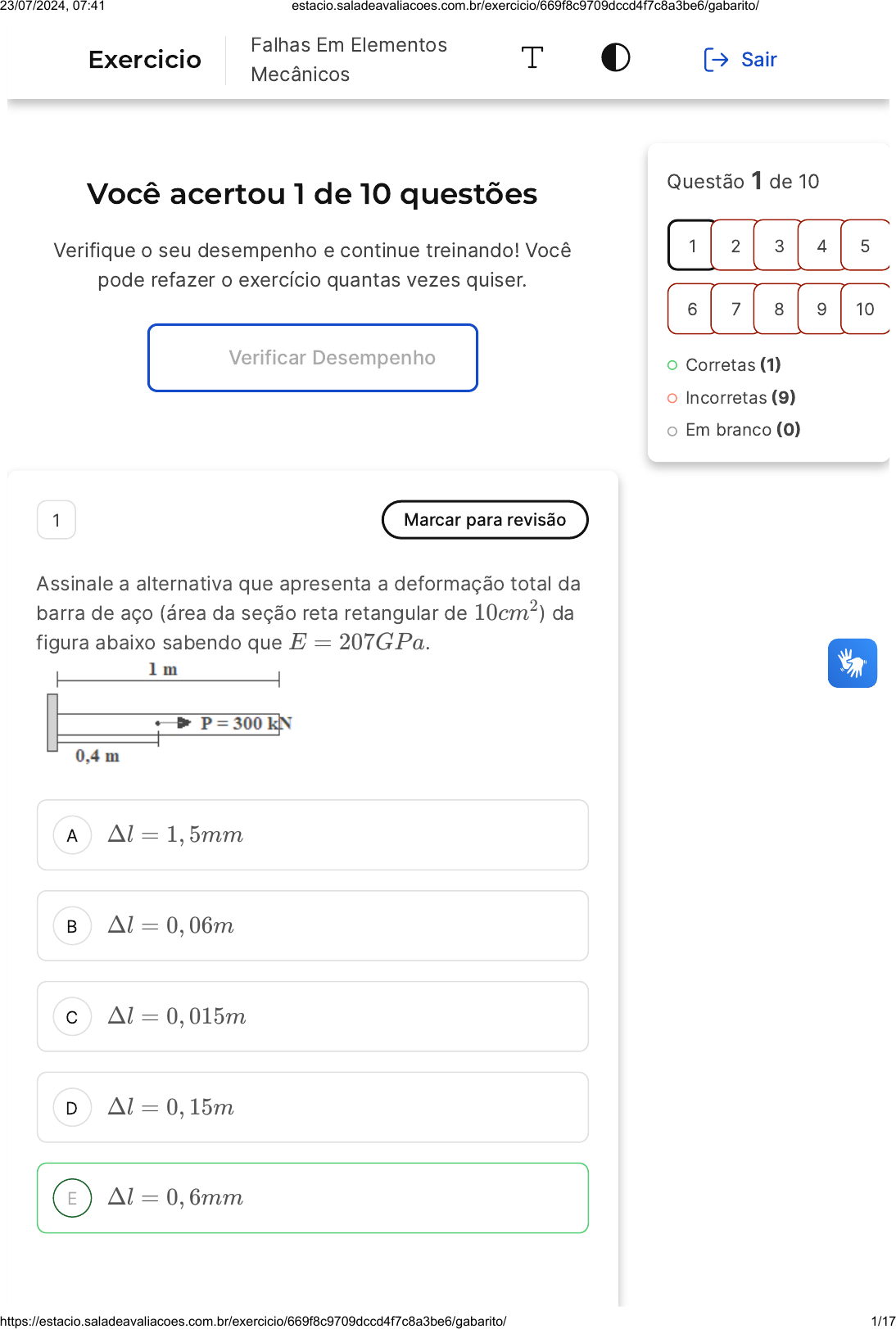

Assinale a alternativa que apresenta a deformação total da
barra de aço (área da seção reta retangular de ) da
figura abaixo sabendo que .
10cm2
E = 207GPa
Δl = 1, 5mm
Δl = 0, 06m
Δl = 0, 015m
Δl = 0, 15m
Δl = 0, 6mm
Questão 1 de 10
Corretas �1�
Incorretas �9�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio
Falhas Em Elementos
Mecânicos
Sair
23/07/2024, 07:41 estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/ 1/17
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
Gabarito:
Justificativa: a deformação devido à tensão normal é
dada por:
Observamos que do comprimento total da barra,
somente 0,4 m estão de fato submetidos ao
carregamento, conforme o diagrama de corpo livre a
seguir
Com os dados do problema
Δl = 0, 6mm
2 Marcar para revisão
14. Um ferro fundido apresenta limite de resistência à
tração de  e .
Considerando que uma peça fabricada com esse material
está sujeita à tensões  e ,
assinale a alternativa que apresenta os fatores de
segurança pelo critério de Coulomb-Mohr e Mohr
modificado.
Sut = 154MPa Suc = −581MPa
σx = 65MPa σy = −35MPa
23/07/2024, 07:41 estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/ 2/17
A
B
C
D
E
Coulomb-Mohr: ; Mohr modificado:
.
ns = 1, 67
ns = 2, 07
Coulomb-Mohr: ; Mohr modificado:
.
ns = 2, 07
ns = 2, 07
Coulomb-Mohr: ; Mohr modificado:
.
ns = 16, 6
ns = 16, 6
Coulomb-Mohr: ; Mohr modificado:
.
ns = 2, 37
ns = 2, 37
Coulomb-Mohr: ; Mohr modificado:
.
ns = 2, 07
ns = 2, 37
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: Coulomb-Mohr: ; Mohr
modificado: .
Justificativa: Pelo critério de Coulomb-Mohr
Para o estado de tensão apresentado
Pelo critério de Mohr modificado
ns = 2, 07
ns = 2, 37
23/07/2024, 07:41 estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/ 3/17
A
B
C
D
E
3 Marcar para revisão
Abaixo são feitas algumas afirmativas sobre o
carregamento ilustrado na figura seguinte, onde uma viga
em balanço com seção circular de raio 2,5 cm é submetida
a uma carga de 50 kN em sua extremidade livre. Assinale a
alternativa correta considerando o carregamento e as
afirmativas.
Imagem: Elaborada por Carlos Frederico de Matos Chagas
I � O momento fletor máximo é de 500 N.m;
II � A deflexão máxima da viga está entre 2,0 mm e 3,5 mm;
III � A tensão máxima na viga é maior que 100 GPa;
Apenas I está correta.
As afirmativas I e II estão corretas.
As alternativas I e III estão corretas.
As alternativas II e III estão corretas.
Apenas a alternativa II está correta.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: As afirmativas I e II estão corretas.
23/07/2024, 07:41 estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/ 4/17
Justificativa: O diagrama de corpo livre
correspondente é
Onde,  e
A equação do momento fletor ao longo da viga é
. Logo M será máximo para ,
isto é, no lado esquerdo da viga.
Por outro lado, a equação da deflexão da viga
O momento máximo ocorre para e a maior
deflexão para
Maior tensão normal, considerando
Deflexão máxima
R1 = 500N M1 = 500N .m
M = 500 − 500x x = 0
y = (x2 − )250
200.109.30.10−8
x3
3
x = 0
x = 2
c = 2, 5cm
4 Marcar para revisão
A barra de aço usinada ( ) e
 da figura abaixo está sujeita a uma carga
axial flutuante cujo valor varia de  a
. Considerando as afirmativas abaixo sobre os
critérios de resistência à fadiga de Gerber, Soderberg e
Goodman, bem como sobre o critério de segurança ao
escoamento assinale a alternativa correta.
I. A principal preocupação do projetista deve ser com o
escoamento de primeiro ciclo.
II. Dentre os critérios considerados, o de Soderberg foi o
mais conservativo.
Sy = 370MPa
Sut = 440MPa
F = 3, 5kN
F = 15kN
23/07/2024, 07:41 estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/ 5/17
A
B
C
D
E
III. O critério de Gerber foi o mais conservativo dentre os
critérios de resistência à fadiga considerados.
IV. Os fatores de segurança à fadiga de Gerner, Soderberg
e Goodman para as condições do problema são,
respectivamente: 5,66; 4,22 e 4,53
I e II estão corretas.
I e III estão corretas.
I e IV estão corretas.
II e III estão corretas
II e IV estão corretas.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: II e IV estão corretas.
Justificativa: A tensão máxima na barra será
A menor tensão
Assim sendo,
O limite de fadiga do material é
23/07/2024, 07:41 estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8c9709dccd4f7c8a3be6/gabarito/ 6/17
Coeficientes de segurança ao escoamento:
Coeficientes de segurança à fadiga:
Gerber:
Soderberg:
Goodman:
Como o fator de segurança o escoamento foi o maior
calculado, a peça está mais próxima de falhar por
fadiga, que deve ser a principal preocupação do
