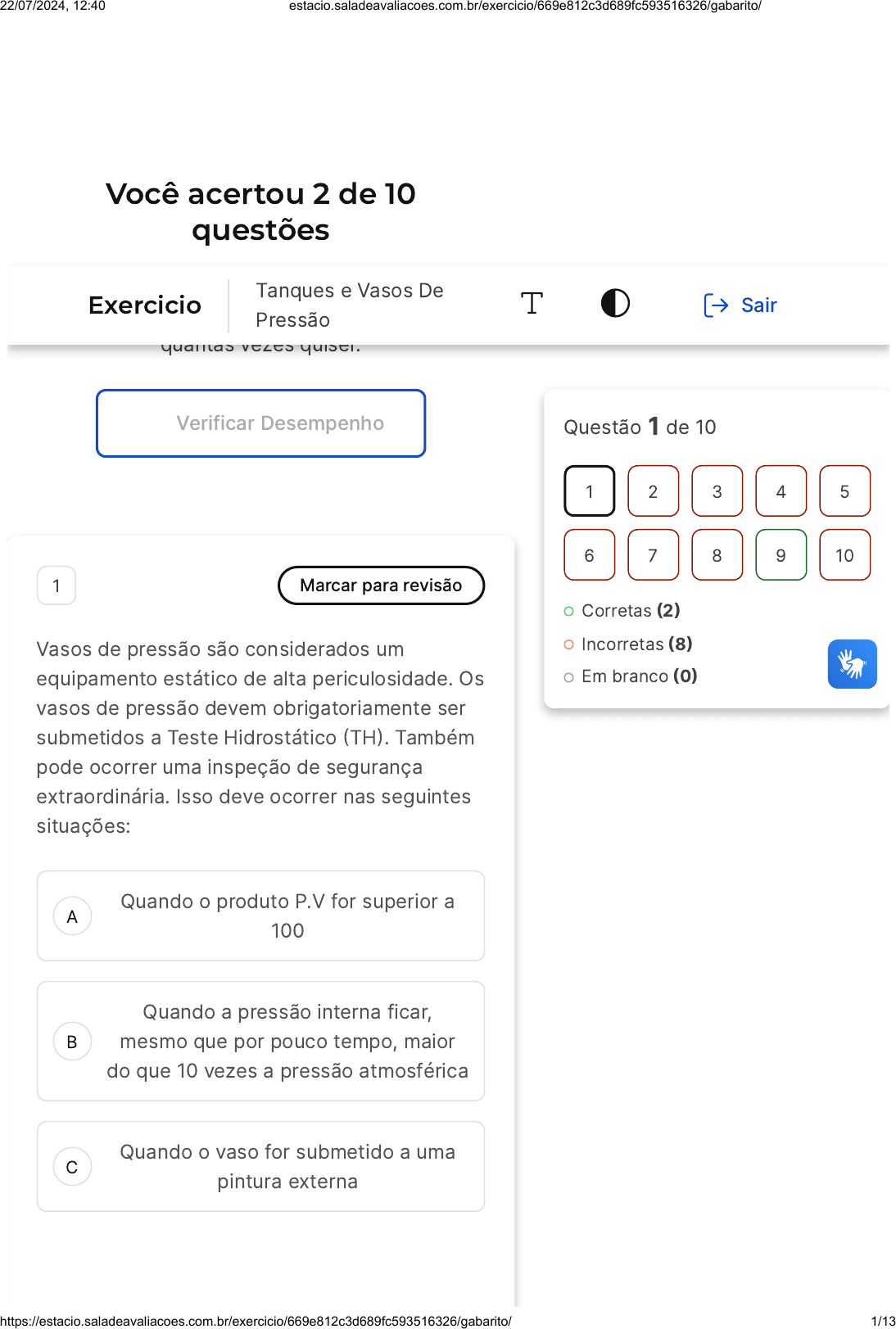

Inspeção de Vasos de Pressão

Prévia do material em texto

Você acertou 2 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Vasos de pressão são considerados um
equipamento estático de alta periculosidade. Os
vasos de pressão devem obrigatoriamente ser
submetidos a Teste Hidrostático �TH�. Também
pode ocorrer uma inspeção de segurança
extraordinária. Isso deve ocorrer nas seguintes
situações:
Quando o produto P.V for superior a
100
Quando a pressão interna ficar,
mesmo que por pouco tempo, maior
do que 10 vezes a pressão atmosférica
Quando o vaso for submetido a uma
pintura externa
Questão 1 de 10
Corretas �2�
Incorretas �8�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio
Tanques e Vasos De
Pressão
Sair
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 1/13
D
E
Quando ficar ativo por mais de 12
(doze) meses seguidos
Quando permanecer inativo por mais
de 12 (doze) meses, é necessária uma
inspeção extraordinária antes de ser
recolocado em funcionamento
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Também pode ocorrer uma inspeção de
segurança extraordinária. Isso deve ocorrer
nas seguintes situações: Sempre que o
vaso de pressão for danificado por
acidente ou outra ocorrência que
comprometa e segurança; quando o vaso
de pressão for submetido a reparo ou
alterações importante, que possam alterar
sua condição de segurança; quando
permanecer inativo por mais de 12 (doze)
meses, é necessária uma inspeção
extraordinária antes de ser recolocado em
funcionamento; quando houver alteração
no local de instalação, exceto para vasos
móveis.
2 Marcar para revisão
Para a classificação dos vasos de pressão,
utiliza-se uma escala em quilojoule. O produto
P.V é dado pela multiplicação da pressão
manométrica máxima de operação em kPa pelo
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 2/13
A
B
C
D
E
volume interno em m³. A resposta é dada em kJ.
A NR 13 é aplicada em equipamentos que o
produto P.V seja maior do que 8 (oito). Um
reservatório apresenta pressão de 0,012 MPa e
volume de 8 m³. Assinale a alternativa correta
sobre este reservatório.
É um vaso de pressão pois, P.V \��12
\mathrm{kPa} \times 8
\mathrm{~m}^3�96�8\).
Nâo é um vaso de pressăo pois, P.V \
��0,012\� MPa \�8
\mathrm{~m}^3�0,096�8\).
Não é um vaso de pressão pois, P.V \
��12 \mathrm{kPa} / 8
\mathrm{~m}^3�1,5�8\).
É um vaso de pressão pois, P.V \
��12.000 \mathrm{~Pa} \times 8
\mathrm{~m}^3�96.000�8\).
É um vaso de pressão pois, P. \
�V�0,012 \mathrm{kPax} 8
\mathrm{~m}^3�0,096�8\).
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Para a classificação dos vasos de pressão,
utiliza-se uma escala em quilojoule. O
produto PVé dado pela multiplicação da
pressão manométrica máxima de operação
em kPa \((\mathrm{P}�0,012
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 3/13
A
B
C
D
E
\mathrm{MPa}=\) \�12 \mathrm{kPa}\) ) pelo
volume interno de \�8 \mathrm{~m}^3\). P.V
\��12 \mathbf{k P a} \times 8
\mathrm{~m}^3�96\), que é maior do que 8
, assim, é um vaso de pressão.
3 Marcar para revisão
O cladeamento é uma técnica utilizada para a
aplicação de uma chapa fina de revestimento
metálico anticorrosivo e de alta qualidade sobre
outro metal de baixa liga, cuja resistência à
corrosão é inferior. Sobre vasos de pressão com
chapas cladeadas, assinale a alternativa correta
Essas chapas revestem todo o vaso
interno e reforçam a tensão de
resistência do vaso
Essas chapas fazem um revestimento
anticorrosivo e tem a intensão de
reforçar a tensão de resistência do
vaso
Essas chapas precisam revestir todo o
vaso para evitar a corrosão
Essas chapas de revestimento não são
consideradas nos cálculos de tensão,
são consideradas apenas para o
revestimento anticorrosão
Essas chapas são sempre instaladas
do lado de fora do vaso para evitar a
corrosão devido ao ar atmosférico
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 4/13
A
B
C
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Chapas cladeadas ou conjugadas são para
evitar a corrosão, são de revestimento, e
não são consideradas nos cálculos de
tensão. Costumam revestir apenas a parte
inferior do vaso
4 Marcar para revisão
Quase todos os vasos de pressão são
fabricados a partir de chapas. Sobre a fixação
das partes dos vasos, assinale a alternativa
correta
A fixação das chapas é por soldagem,
já das aberturas e conexões é por
rosqueamento
A fixação das chapas, das partes
pressurizadas ou não, é feita por
soldagem
A fixação das chapas, das partes
pressurizadas ou não, é feita por
radiografia
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 5/13
D
E
É comum utilizar cola epóxi para a
fixação das chapas e aberturas nos
vasos
A fixação das chapas é feita por
soldagem e os tampos são colados
nas chapas
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Os vasos de pressão em geral, são feitos a
partir de chapas, e estas são soldadas.
Tanto na parte pressurizada, como não
pressurizada, a solda é utilizada
5 Marcar para revisão
A Tabela mostra a classificação dos vasos de
pressão em categorias de acordo com os
grupos de potencial de risco e a classe de
fluido contido, em função do produto P.V �P
pressão em MPa e V em m³). Sendo que a
categoria I indica a mais crítica e a categoria V a
menos crítica. Considere que temos um fluido
do tipo A �Hidrogênio). O volume do vaso é de
25 m³ e o grupo de potencial de risco deve ser
de no máximo III. Determine qual a pressão
máxima para este caso:
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 6/13
A
B
C
D
E
0,10 MPa
2,50 kPa
3,33 MPa.
40,0 MPa
234 kPa
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Fluido A. Grupo Potencial de Risco III. PV \
��2,5\) e PV \(\geq 1\). Se PVtem que ser
menor do que 2,5 M e o volume é de \�25
\mathrm{~m}^3\). Temos a pressão máxima
\(\mathrm{P}�1 \times 10^5
\mathrm{~Pa}=0,1 \mathrm{MPa}\).
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 7/13
A
B
C
D
E
6 Marcar para revisão
Os vasos de pressão apresentam muitas partes,
entre os mais utilizados estão os: elíptico,
toriesférico, hemisférico, cônico e plano.
Estamos nos referindo à qual parte do vaso de
pressão?
Cascos dos vasos
Entradas dos vasos
Revestimentos internos dos vasos
Tampos dos vasos cilíndricos
Comprimento entre cotas
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Os tampos dos vasos de pressão são outro
item importante pois apresentam várias
opções de formato. Entre os mais utilizados
são os: elíptico, toriesférico, hemisférico,
cônico e plano
7 Marcar para revisão
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 8/13
A
B
C
D
E
NR 13 é aplicada em equipamentos queo
produto PVseja maior do que 8 (oito) na
classificação de vasos de pressăo. Um
reservatório apresenta pressão de \�2,00
\mathrm{kgf} / \mathrm{cm}^2\) e volume de
1.000 litros (mil litros). Considere os fatores de
conversăo: \�1 \mathrm{kPa}=0,0102
\mathrm{kgf} / \mathrm{cm}^2 \mathrm{e}
1,000\) litros \��1 \mathrm{~m}^3\). Assinale a
alternativa correta sobre este reservatório.
Não é um vaso de pressão pois, P.V \
��2,00 \mathrm{kPa} \times 1
\mathrm{~m}^3�2�8\).
Não é um vaso de pressão pois, P.V \
��5,10 \mathrm{kPax} 1
\mathrm{~m}^3�5,1�8\).
É um vaso de pressẵo pois, P. \�V�10,2
\mathrm{kPa} \times 1
\mathrm{~m}^3�10,2�8\).
É um vaso de pressãopois, P. \(/�0,196
\mathrm{kPa} \times 1.000
\mathrm{~m}^3�196�8\).
É um vaso de pressão pois, P.V \��196
\mathrm{kPa} \times 1
\mathrm{~m}^3�196�8\)
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 9/13
A
B
C
Pressâo \�2,00 \mathrm{~kg} /
\mathrm{cm}^2�196 \mathrm{kPa}\).
Volume 1000 litros \��1 \mathrm{~m}^3\).
Produto PV \��196 \mathrm{kPa} \times 1
\mathrm{~m}^3�196\� Para a classificação
dos vasos de pressão, utiliza-se uma
escala em quilojoule. O produto PVé
dado pela multiplicação da pressão
manométrica máxima de operação em kPa
pelo volume interno em \(\mathrm{m}^3
.196\) maior do que 8 , assim, é um vaso de
pressão.
8 Marcar para revisão
Todos os vasos de pressão apresentam
aberturas para diversas finalidades. Podemos
citar: conexões de entrada e saída dos fluidos;
instalação de instrumentos de medida;
drenagem; respiro; ligação com outros vasos; e
até entrada de pessoas para vistoria. Sobre
essas aberturas, assinale a alternativa correta
Na grande maioria tem seção circular
e o eixo é perpendicular à parede do
vaso
Na maioria são de cortes quadrados
ou retangulares no casco do vaso
Apresentam uma inclinação de 45° em
relação a parede do vaso para reforçar
a sua estrutura
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 10/13
D
E
A
B
C
Para a abertura, basta fazer o furo no
caso, sem a necessidade de reforço
nenhum
Na grande maioria tem seção elíptica e
o eixo paralelo à parede do vaso
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
As aberturas, na grande maioria são
circulares e seu eixo é perpendicular à
parede do vaso
9 Marcar para revisão
Praticamente todos os vasos de pressão são de
uma das três formas cilíndricos, cônicos e
esféricos. E quanto a posição de instalação, os
vasos de pressão podem ser verticais,
horizontais ou inclinados. Assim, algumas das
configurações possíveis são?
Cilíndrico vertical, cilíndrico inclinado,
esférico e cônico
Esférico vertical, cônica horizontal e
cilíndrico
Cilíndrico vertical, cilíndrico horizontal
e cilindrosférico
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 11/13
D
E
Cônico inclinado, esférico horizontal e
cilíndrico
Esférico inclinado, cônica horizontal e
cilíndrico inclinado
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As das três formas são cilíndricos, cônicos
e esféricos. E os cilíndricos podem estar na
posição horizontal, vertical ou inclinados
10 Marcar para revisão
Os vasos de pressão são recipientes
hermeticamente fechados que podem conter
gases ou líquidos sob pressăo. Consideremos
um vaso de pressão cilíndrico com diâmetro
interno de 100 cm e espessura de a \�1,5
\mathrm{~cm}\). Apressăo interna máxima que
o vaso podesuportar é de \�2,02 \times 10^6\�
Pa. Determine a tensão circunferencial que atua
na parte curva de um vaso de pressão
cilíndrico, sabendo-se que a tensão máxima \
(\sigma_{\text {sik }}=\mathrm{P}, \mathrm{r} /
\mathrm{e}\). Onde \(\mathrm{P}\) é a pressão
em \(\mathrm{Pa}, \mathrm{r}\) é o raio em
metros e é a espessura em metros.
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 12/13
A
B
C
D
E
\�1,44 \times 10^6 \mathrm{~N} /
\mathrm{m}^2\)
\�1,35 \times 10^E \mathrm{~N} /
\mathrm{m}^2\)
\�3,03 \times 10^4 \mathrm{~N} /
\mathrm{m}^2\)
\�5,41 \times 10^6 \mathrm{~N} /
\mathrm{m}^2\)
\�8,50 \times 10^8 \mathrm{~N} /
\mathrm{m}^2\)
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
\(\sigma_{\text �Gijk }}=(\mathrm{P},
\mathrm{r}) / \mathrm{e}=\left(2,02 \times
10^6 \mathrm{~Pa} \times 1
\mathrm{~m}\right) / 0,015
\mathrm{~m}=1,35 \times 10^8
\mathrm{~N} / \mathrm{m}^2\)
22/07/2024, 12:40 estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669e812c3d689fc593516326/gabarito/ 13/13
