Estado de Tensão e círculo de Mohr

Prévia do material em texto

Pergunta 1
a) A tensão média será dada pela seguinte expressão:
𝜎𝑚𝑒𝑑 =
𝜎𝑥 + 𝜎𝑦
2

𝜎𝑚𝑒𝑑 =
20 − 50
2
= −15 𝑀𝑃𝑎
A tensão máxima será dada por:
𝜎𝑚𝑎𝑥 =
𝜎𝑥 + 𝜎𝑦
2
+ √(
𝜎𝑥 − 𝜎𝑦
2
)
2
+ 𝜏𝑥𝑦
2
𝜎𝑚𝑎𝑥 =
20 − 50
2
+ √(
20 − (−50)
2
)
2
+ 302 = 31,1 𝑀𝑃𝑎
A tensão mínima será dada por:
𝜎𝑚𝑖𝑛 =
𝜎𝑥 + 𝜎𝑦
2
− √(
𝜎𝑥 − 𝜎𝑦
2
)
2
+ 𝜏𝑥𝑦
2
𝜎𝑚𝑖𝑛 =
20 − 50
2
− √(
20 − (−50)
2
)
2
+ 302 = −61,1 𝑀𝑃𝑎

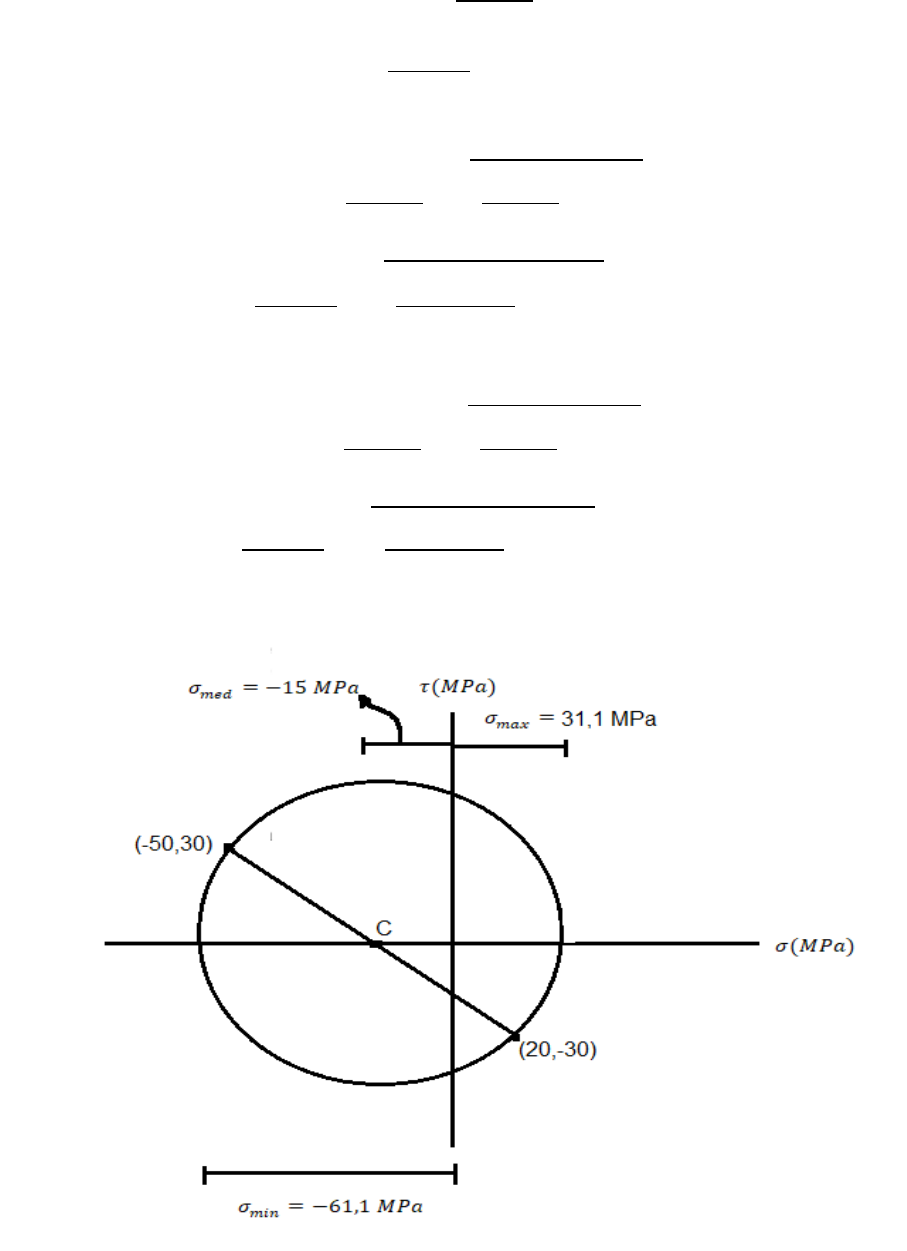

Portanto, temos a seguinte representação no círculo de Mohr:

b) A tensão média:
𝜎𝑚𝑒𝑑 =
−20 + 50
2
= 15 𝑀𝑃𝑎
A tensão máxima:
𝜎𝑚𝑎𝑥 =
−20 + 50
2
+ √(
−20 − 50
2
)
2
+ 302 = 61,1 𝑀𝑃𝑎
A tensão mínima:
𝜎𝑚𝑖𝑛 =
−20 + 50
2
− √(
−20 − 50
2
)
2
+ 302 = −31,1 𝑀𝑃𝑎
A representação no círculo de Mohr:

c) A tensão média:
𝜎𝑚𝑒𝑑 =
40 + 0
2
= 20 𝑀𝑃𝑎
A tensão máxima:
𝜎𝑚𝑎𝑥 =
40 + 0
2
+ √(
40 − 0
2
)
2
+ 02 = 40 𝑀𝑃𝑎
A tensão mínima:
𝜎𝑚𝑖𝑛 =
40 + 0
2
− √(
40 − 0
2
)
2
+ 02 = 0
A representação no círculo de Mohr:

d) A tensão média:
𝜎𝑚𝑒𝑑 =
0 − 60
2
= −30 𝑀𝑃𝑎
A tensão máxima:
𝜎𝑚𝑎𝑥 =
0 − 60
2
+ √(
0 − (−60)
2
)
2
+ 02 = 0
A tensão mínima:
𝜎𝑚𝑖𝑛 =
0 − 60
2
− √(
0 − (−60)
2
)
2
+ 02 = −60 𝑀𝑃𝑎
A representação no círculo de Mohr:



e) A tensão média:
𝜎𝑚𝑒𝑑 =
0 + 0
2
= 0
A tensão máxima:
𝜎𝑚𝑎𝑥 =
0 + 0
2
+ √(
0 − 0
2
)
2
+ 502 = 50 𝑀𝑃𝑎
A tensão mínima:
𝜎𝑚𝑖𝑛 =
0 + 0
2
− √(
0 − 0
2
)
2
+ 502 = −50 𝑀𝑃𝑎
A representação no círculo de Mohr:

Pergunta 2
a) A matriz de tensão ficará da seguinte forma:
[
30 20
0 −10
]
A representação do estado plano de tensão:

b) A matriz de tensão ficará da seguinte forma:
[
0 0
0 30
]
A representação do estado plano de tensão:

Pergunta 3
A relação correta é a seguinte:
