DISCIPLINA: SISTEMAS MICROPROCESSADOS - DAE01228 - SEMESTRE / ANO 2021, SEMESTRE - 2020-II
Roteiro No 2
INTRODUÇÃO AO ASSEMBLY
EGOAVIL, C. J.1, MEDEIROS, J. C.2
1Professor do Curso de Engenharia Elétrica - DAEE, Fundação Universidade Federal de Rondônia, Sala 314 - 4H, Porto Velho, Rondônia, Brasil (e-mail:
ciro.egoavil@unir.br).
2Monitor voluntário.
RESUMO Este roteiro faz uma introdução da programação em linguagem assembly para microcontrolado-
res PIC. É apresentada a maneira de ler e escrever nas portas do microcontrolador, e também é apresentado
a construção de rotinas de delay.
1 INTRODUÇÃO
A linguagem Assembly, que possui como extensão o sufixo
“.asm”, é uma linguagem de programação de baixo nível, (é
bom que se entenda que baixo nível aqui não seja associado
a qualidade que é precária e sim uma linguagem que se
aproxima mais da funcionalidade real que as máquinas ope-
ram), por isso, o estudo dela torna-se muito interessante para
estudantes de Engenharia ainda em nosso dias, pois, permite
detidamente o funcionamento exercido pelos Microcontrola-
dores através de ferramentas de debbuger. Cada linguagem
assembly é específica da arquitetura de um microcontrolador.
Normalmente, em uma linguagem assembly, cada linha
do programa é executada em um ciclo de máquina o que
ocasiona rapidez a depender do clock utilizado. O código
criado em assembly é convertido para linguagem de máquina
por meio de um assembler (um compilador transforma cada
linha de código com instruções em Assembly, neste caso, para
sequência de “zeros e uns1”) que possibilita que as máquinas
realizem tarefas complexas [1].
2 OBJETIVOS
O objetivo deste roteiro é introduzir no processo de apren-
dizado e formação do estudante a programação em lingua-
gem assembly para microcontroladores PIC, especificamente
para o PIC16F877A.
Para esse desígnio, um código em linguagem assembly
será desenvolvido para realizar a leitura do estado de um
botão. Se o botão estiver pressionado, um LED deve ser
ligado, caso contrário desligado. Um outro código será ela-
borado para fazer com que um LED pisque com intervalos
específicos.
1uma tensão ou a falta dela, 5V ou 0V
3 SOFTWARES UTILIZADOS
• MPLAB X
• PICSimLab
4 EXEMPLO 1
Um projeto no MPLAB x deve ser criado como mostrado
no roteiro anterior, mas na janela para selecionar o compila-
dor mpasm deve ser selecionado Figura 1.

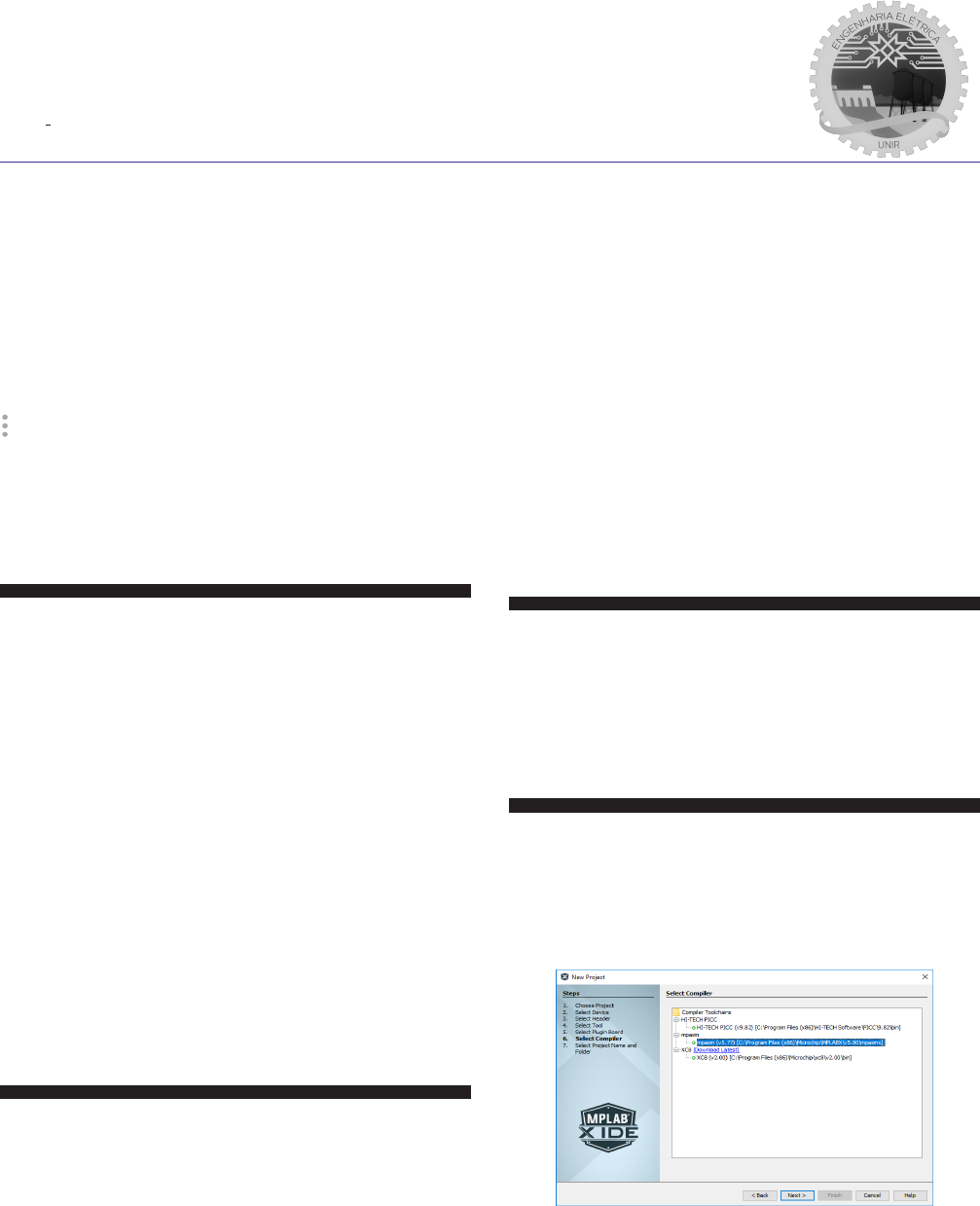

Figura 1: Janela de seleção de compilador.
No menu esquerdo, clique com o botão direito do mouse
em Source e em New clique em pic_8b_simple.asm. Este é o
arquivo principal que possui extensão do tipo “.asm”, como
pode-se vê na Figura 2. Dê um nome e clique em Finish.
Roteiro 2, Ano 2021, Semestre 2020.2 1
Figura 2: Inserindo o arquivo principal do tipo .asm.
Apague todo o código nativo no arquivo criado. Como no
roteiro anterior, os bits de configuração do Microcontrolador
devem ser configurados. Faça a configuração como mostrado
na figura 3 e clique em Generate Source Code to Output.
Copie o código gerado e cole no começo do arquivo principal.
Figura 3: Configuration bits.
Para facilitar os chaveamentos para os bancos de memória
apropriados durante a elaboração dos códigos, pode-se criar
mnemônicos para acessar o respetivo banco de memória de
forma mais sucinta do que por padrão são realizadas, isso
agiliza o processo na elaboração dos códigos. A partir da
definição como será demonstrado a seguir, sempre que for ne-
cessário o chamamento de um banco quaisquer basta chamá-
lo pelo mnemônico respectivo. É necessário que o usuário
veja o datasheet do Microcontrolador que será utilizado para
compreender as duas linhas de código que define a seleção
do banco 0 e do banco 1 de memória. Neste caso, o datasheet
é do PIC 16F877A que é especificado pelo fabricante através
do tópico MEMORY ORGANIZATION. Nesse tópico, o fa-
bricante utiliza o Registrador de Função Especial STATUS. A
análise detida desse registrador possibilitará a compreensão
efetiva.
#define bank0 bcf STATUS,RP0
#define bank1 bsf STATUS,RP0
Em seguida, os pinos que serão utilizados também podem
ser pre-definidos. As linhas de códigos seguintes poderão
ser melhores compreendias se o usuário realizar a análise
que fora exposta para as duas primeiras linhas de código,
atentando-se simplesmente para o registrador apropriado.
Um fato interessante é o usuário não use carácter da língua
portuguesa para a crianção desses mnemônicos, pois, não
serão compreendido pelo compilador ocasionando erros de
sintaxe. Neste caso, veja que botão está sem o til.
#define botao PORTB,RB0
#define led PORTB,RB1
O Vetor de Reset equivale a posição “H ’0000’ ”, em he-
xadecimal, a origem ou início da memória. Isto significa que
sempre que o Microcontrolador for reiniciado externamente
o processamento, necessariamente, é retomado a partir desse
endereço da memória. As linhas de códigos seguintes pode-
rão ser melhores compreendias se o usuário realizar a análise
que fora exposta para as duas primeiras linhas de código,
atentando-se simplesmente para o registrador apropriado.
org H’00’
goto inicio
O código não traz uma rotina de interrupção, mas caso o
usuário deseje inserir, basta acrescentar as duas linhas de
código a seguir, logo após o bloco de código do Vetor de
Reset, para uma boa organização do código.
org H’0004’
goto retfie
Isso implica que sempre que o Microcontrolador for inter-
rompido, ele armazenará na pilha o endereço de memória
onde fora interrompido e retornará a posição de memória
“H ’0004’ ”, veja no datasheet a organização de memória
do Microcontrolador utilizado, e retornará ao endereço de
memória da interrupção através da “instrução” retfie.
Aqui aparece a instrução “goto” (vá para, em português),
neste caso, o usuário criou a label “inicio”, mas poderia ser
uma label de quaisquer outro nome, interessante ressaltar que
a linguagem Assembly não é CASE SENTIVE [2]2. E por está
na mesma linha do “goto”, implica-se para o microcontrola-
dor realizar a rotina “inicio”.
A rotina “inicio” poderia ter quaisquer nome, como já
explicado. Será nela que serão realizadas as configurações
iniciais do microcontrolador como, por exemplo, o modo de
operação das portas. Isso chama-se paginação de memória.
Em assembly, cada registrador pertence a um determi-
nado banco de memória, veja no datasheet a organização
de memória do Microcontrolador utilizado. Para manipu-
lar o Registrador TRISB o banco de memória 1 deve ser
acessado, veja no datasheet a organização de memória do
Microcontrolador utilizado. E para manipular o PORTB o
banco de memória 0 deve ser acessado, veja no datasheet
a organização de memória do Microcontrolador utilizado.
Assim, a rotina inicio fica:
inicio
bank1
2Não faz diferença entre letras maiúsculas e minúsculas.
2 Roteiro 2, Ano 2021, Semestre 2020.2
movlw H’FD’
movwf TRISB
bank0
movlw H’00’
movwf PORTB
Para uma boa compreensão do que fora realizado no código,
é bom que usuário atente-se aos porquês do chamamento
oportuno de cada banco de memória. Isto está a atrelado a
como o fabricante dispôs seus registradores através do que-
sito organização de memória. veja no datasheet a organização
de memória do Microcontrolador utilizado. O Registrador
TRISB é um registrador que realiza a direção do fluxo de
dados, entradas ou saídas digitais, e o Registrador PORTB é
o que controla os estados lógicos dos bits correlatos. Os va-
lores em hexadecimal proporcionam ao registrador específico
seu modo de atuação.
Após a rotina “inicio”, o laço infinito deve ser executado.
As instruções serão:
loop
btfsc botao
goto apaga_led
bsf led
goto loop
A instrução btfsc testa se o botão foi pressionado ou não.
No caso, se botao for igual a “0” a linha goto apaga_led é
pulada e o LED é ligado pela intrução bsf e depois a rotina
loop é chamada novamente. Se botao for “1”, a rotina para
apagar o led (apaga_led) é chamada.
apaga_led
bcf led
goto loop
end
Os Microcontroladores operam através de linhas de có-
digos estruturadas, ou seja, executam o código linha após
linha a depender de um desvio incondicional.Sabendo disso,
fica fácil criar uma rotina qualquer bastando para isso que
o usuário decida o que deseja que se realize em um projeto
prático. Basicamente, na rotina apaga_led, o LED é apagado
e depois a execução retorna para a rotina de loop. Todo
código assembly deve terminar com end. O projeto pode
agora ser compilado.
O código completo e comentado está no Apêndice.
Após compilado, o arquivo .hex pode ser carregado no
PICSimLab, bastando clicar na tecla ICSP. Ao clicar no botão
S1, o LED L2 deve acender.
5 EXEMPLO 2
Crie um novo projeto em Assembly e faça a configuração
dos bits como mostrado no exemplo anterior. Faça também as
definições dos bancos de memória “0” e 1”, e defina o LED1
no bit “0” do PORTB. Defina também o vetor de reiniciali-
zação. Neste exemplo, serão utilizados dois registradores de
uso geral, “uma variável”, em outras palavras; que contarão
os ciclos de máquina.
Segundo o datasheet do PIC16F877A, no tópico Organi-
zação de Memória, no subtópico Organização de Memória
de Dados, para o banco de memória 0, os registrados de uso
geral (espaço na memória onde o usuário pode utilizar para
criar suas “variavéis” que serão utilizadas no código) estão
disponíveis do endereço 0x20 ao 0x7F. Para este exemplo,
serão necessários dois desses registradores. veja no datasheet
a organização de memória do Microcontrolador utilizado. No
código, definiremos a localização dos registradores após a
definição dos bancos de memória como. Qualquer uma das
formas de declaração a seguir é aceito em Assembly:
#define contador1 H’20’
#define contador2 H’21’
cblock
contador1
contador2
endc
contador1 equ H‘20’
contador1 equ H‘21’
Na rotina de início temos que definir o modo de operação
dos pinos do PORTB. Faremos:
inicio
bank1
movlw H’FE’
movwf TRISB
bank0
A rotina de loop é simples, porém, o usuário precisa saber
como o Microcontrolador realiza esse processo. Após a ins-
trução bsf PORT,RB0 o Microcontrolador, obrigatoriamente,
entra na linha de código call, execução estruturada - linha
após linha, e guarda esse endereço de memória na pilha, pois
saiu do modo da sequência de estruturação padrão, e retor-
nará exatamente nesse endereço para continuação sequencial
do código. Basicamente, o LED será ligado, passarão 500ms
em nível alto aí o LED será desligado e passarão mais 500ms
em nível baixo. Para que o usuário segure o Microcontrolador
por um tempo qualquer, (delay), em uma função de tempori-
zação, será necessário que se tenha a compreensão de quanto
tempo o Microcontrolador leva para completar cada ciclo de
máquina. A matemática do cálculo do tempo dos 500ms será
explicado e deixado como comentário no código específico.
A rotina será:
loop
bsf PORTB,RB0
Roteiro 2, Ano 2021, Semestre 2020.2 3
call delay500ms
bcf PORTB,RB0
call delay500ms
goto loop
A instrução call serve para chamar uma subrotina, que no
caso é a subrotina de delay apresentada abaixo. O código
anteriormente apresentado é auto-explicativo, bastando para
tal conhecer o significado de cada “palavra” utilizada.
delay500ms
movlw D’200’
movwf contador1
aux1
movlw D’250’
movwf contador2
_aux2
nop
nop
nop
nop
nop
nop
nop
decfsz contador2
goto _aux2
decfsz contador1
goto _aux1
return
As rotinas “_aux1” e “_aux2” são rotinas auxiliares para a
rotina de delay principal (delay500ms). Isso se faz necessário
para que se consiga prender o Microcontrolador em um
trecho de código especifico através do chamado delas.
A instrução decfsz executa a linha subsequente se o regis-
trador atribuído que está sendo decrementado não seja zero e
salto uma única linha, imediatamente a ele, caso o registrador
atribuído seja zero. Caso o “contador2” seja zero a linha
goto _aux2 é saltada e em seguida o “contador1” é decre-
mentado e retorna a _aux1 recarregando o do “contador2” .
A instrução nop é utilizada para gastar um ciclo de máquina
sem que exerça qualquer função.
Dentro da rotina “_aux2”, do primeiro nop ao goto _aux2
são gastos 10 ciclos de máquina. Quando “contador2” chega
a zero, são gastos 2500 ciclos de máquina vezes os 10 ciclos
explicados anteriormente. E até que “contador1” chegue a
zero são gastos aproximadamente 500.000 ciclos de máquina.
Usando um cristal oscilador de 4 MHz, esses ciclos equiva-
lem a 500ms aproximadamente.
A instrução return encerra uma rotina e reconduz o
Microcontrolador ao endereço armazenado na pilha. Não
podemos esquecer de finalizar o código com end. Após isso,
ao carregar o arquivo .hex no PICSimLab, veremos o LED
L1 aceso por 500ms e apagado pelo mesmo tempo, 500ms.
6 EXERCÍCIOS
1) Fazer, de duas formas diferentes, os LEDs L2 e L3
alterarem seus estados de forma complementar quando
o botão for pressionado (L2 ligar e L3 desligar quando
o botão for pressionado, e o contrário quando o botão
não for acionado). Dica: fazer alterando o valor do
PORTB, e também alterando os bits específicos do
PORTB.
2) Fazer que o LED L1 acenda e permaneça aceso quando
o botão for pressionado. Se o botão for pressionado
novamente, o LED deve apagar. Dica: utilizar delay
para evitar bouncing effect.
3) Entregar os códigos comentados.
Referências
[1] J. D. de Souza, Desbravando o Pic - Baseado no Microcontrolador Pic16f84.
Saraiva Educação SA, Érica, 2006.
[2] E. W. Rambo, “Wrkits channel: Curso de assembly para pic.”
4 Roteiro 2, Ano 2021, Semestre 2020.2
APÊNCICE A - CÓDIGO COMPLETO DO EXEMPLO 1
; --- Arquivos incluídos no projeto ---
#include <p16f877a.inc> ; Inclui o arquivo do microcontrolador
; CONFIG
; __config 0x3F3A
__CONFIG _FOSC_HS & _WDTE_OFF & _PWRTE_OFF & _BOREN_OFF & _LVP_OFF & _CPD_OFF & _WRT_OFF & _CP_OFF
; --- Paginação de memória ---
#define bank0 bcf STATUS,RP0 ; Cria mneumônico para o banco 0 de memória
#define bank1 bsf STATUS,RP0 ; Cria mneumônico para o banco 1 de memória
; --- Entradas ---
#define botao PORTB,RB0 ; Botão 1 ligado em RB0
; --- Saidas ---
#define led PORTB,RB1 ; LED 1 no RB1
; --- Vetor de RESET ---
org H’00’ ; Origem no endereço 0000h de memória
goto inicio ; Desvia do vetor de interrupção
; --- Programa principal ---
inicio
bank1 ; Seleciona Banco 1
movlw H’FD’ ; W = 0b11111101
movwf TRISB ; Passa W para TRISB
bank0 ; Seleciona o banco 0 de memória
movlw H’00’ ; W = 0b00000000
movwf PORTB ; Passa W para PORTB
loop
btfsc botao ; Botao foi pressionado?
; (Testa se bit é 0, se sim, pula linha)
goto apaga_led ; Não, desvia para apagar led1
bsf led ; Sim, liga led1
goto loop ; volta para label loop
apaga_led
bcf led ; Apaga led1
goto loop ; Volta para a label loop
end ; Final do programa
Roteiro 2, Ano 2021, Semestre 2020.2 5
APÊNDICE B - CÓDIGO COMPLETO DO EXEMPLO 2
; --- Arquivos incluídos no projeto ---
#include <p16f877a.inc> ; Inclui o arquivo do microcontrolador
; CONFIG
; __config 0x3F3A
__CONFIG _FOSC_HS & _WDTE_OFF & _PWRTE_OFF & _BOREN_OFF & _LVP_OFF & _CPD_OFF & _WRT_OFF & _CP_OFF
; --- Paginação de memória ---
#define bank0 bcf STATUS,RP0 ; Cria mneumônico para o banco 0 de memória
#define bank1 bsf STATUS,RP0 ; Cria mneumônico para o banco 1 de memória
; --- Registradores de uso geral ---
#define temp1 H’20’
#define temp2 H’21’
; --- Saidas ---
#define led PORTB,RB0 ; LED 1 no RB1
; --- Vetor de RESET ---
org H’00’ ; Origem no endereço 0000h de memória
goto inicio ; Desvia do vetor de interrupção]
inicio
bank1 ; Seleciona Banco 1
movlw H’FE’ ; W = 0b11111110
movwf TRISB ; Passa W para TRISB
bank0 ; Seleciona o banco 0 de memória
loop
bsf PORTB,RB0 ; Liga LED
call delay500ms
bcf PORTB,RB0 ; Desliga LED
call delay500ms
goto loop
delay500ms
movlw D’200’
movwf temp1 ; Armazena o valor 200
delay_aux1
movlw D’250’
movwf temp2 ; Armazena o valor 250
delay_aux2
nop ; Gasta 1 ciclo de máquina
nop
nop
nop
nop
nop
nop
decfsz temp2 ; Decrementa temp2 e testa se é zero
; Se for zero, pula a próxima instrução
goto delay_aux2 ; Total de 2500 ciclos
decfsz temp1 ; Decrementa temp1 e testa se é zero
; Se for zero, pula a próxima instrução
goto delay_aux1 ; Ao final 500000 ciclos
return
end
6 Roteiro 2, Ano 2021, Semestre 2020.2
	Introdução
	ObjetivosSoftwares Utilizados
	Exemplo 1
	Exemplo 2
	Exercícios
	Referências
