Iniciado em domingo, 5 mai 2024, 10:46
Estado Finalizada
Concluída em domingo, 5 mai 2024, 12:46
Tempo
empregado
2 horas
Avaliar 0,45 de um máximo de 0,50(90%)

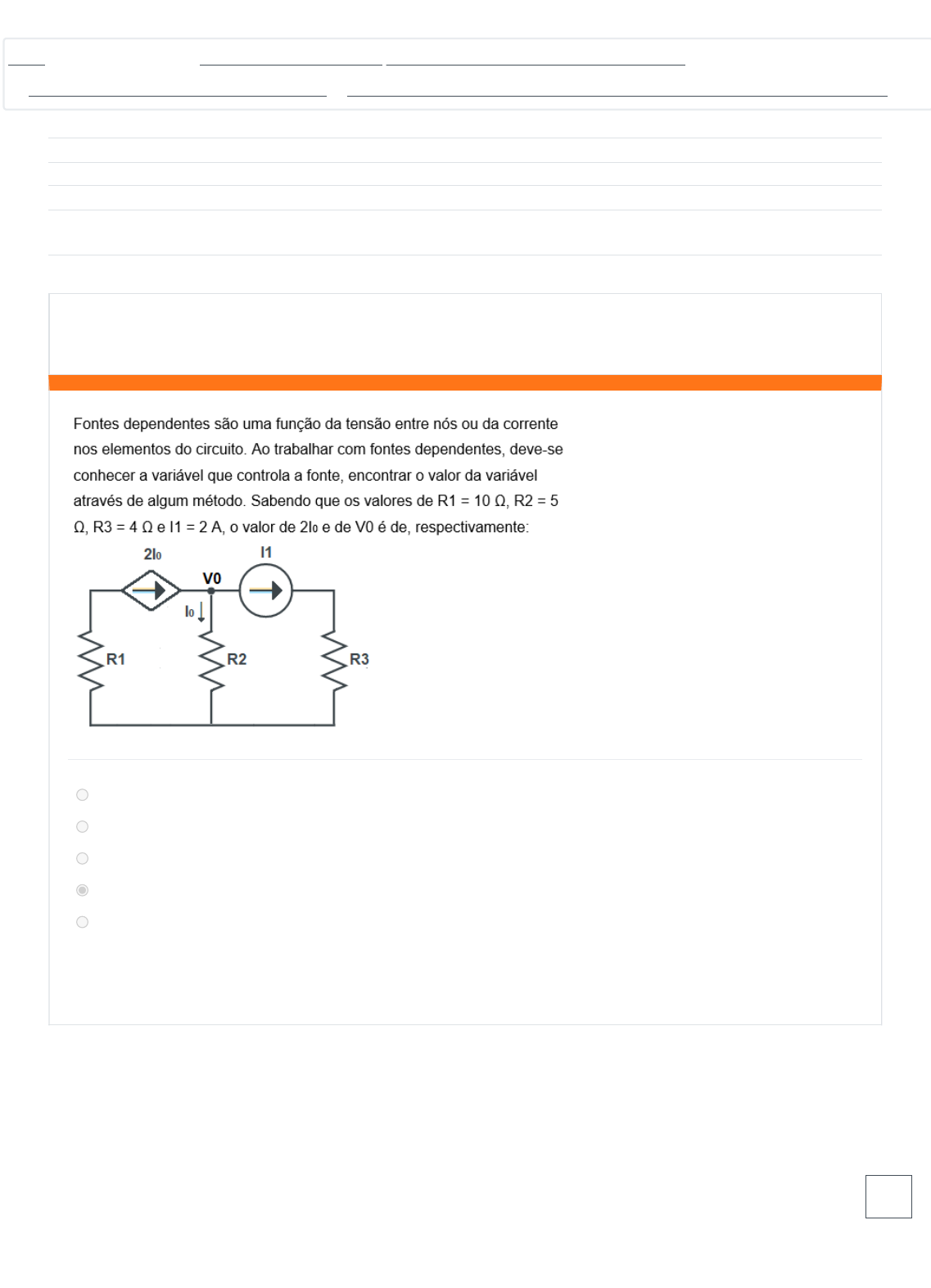

Questão 1
Completo
Atingiu 0,05 de 0,05
a. 2 A e 4 V.
b. 10 A e 2 V.
c. 5 A e 10 V.
d. 4 A e 10 V.
e. 2 A e 2 V.
Sua resposta está correta.
Painel / Minhas Disciplinas / TECNOLÓGICO EM AUTOMAÇÃO INDUSTRIAL-disc. 4- ANÁLISE DE CIRCUITOS
/ ATIVIDADE DE ESTUDO 01 - VALOR 0,5 PONTOS / CLIQUE AQUI PARA REALIZAR A ATIVIDADE DE ESTUDO 01 - PRAZO FINAL: 08/05/2024

https://www.eadunifatecie.com.br/course/view.php?id=35251
https://www.eadunifatecie.com.br/course/view.php?id=35251
https://www.eadunifatecie.com.br/my/
https://www.eadunifatecie.com.br/course/view.php?id=35251
https://www.eadunifatecie.com.br/course/view.php?id=35251#section-4
https://www.eadunifatecie.com.br/mod/quiz/view.php?id=1170501
Questão 2
Completo
Atingiu 0,05 de 0,05
Em alguns casos, analisando um circuito elétrico, nos deparamos com situações de resistores combinados de maneiras
complicadas. Conjuntos de resistores arranjados de tal maneira que fica difícil saber se estão em série ou paralelo. Esta
indefinição pode dificulta os estudos. Para auxiliar nessas situações específicas, temos as transformações delta-Y, estrela-
triângulo, ou, ainda, teorema de Kennelly. O circuito a seguir está arranjado em formato delta. Realizando a transformação ∆ ⭢
Y, os resistores R1, R2 e R3, no arranjo Y, terão os valores de:
Dados: Considere Ra = 6 Ω, Rb = 36 Ω e Rc = 18 Ω.
a. 3 Ω; 12 Ω e 6 Ω.
b. 5,4 Ω; 5 Ω e 6 Ω.
c. 10, 8 Ω; 1,8 Ω e 3,6 Ω.
d. 3 Ω; 14 Ω e 9 Ω.
e. 1,5 Ω; 5,5 Ω e 3 Ω.
Sua resposta está correta.

Questão 3
Completo
Atingiu 0,05 de 0,05
No circuito em paralelo, os terminais de entrada e saída dos resistores estão ligados entre si (ou em outros componentes
eletrônicos). No circuito a seguir, todos os resistores presentes estão em paralelo. Dessa forma, sabe-se que é possível reduzir
os quatro resistores por apenas um, utilizando os conceitos de redução de circuito e resistência equivalente.
Levando em conta o que foi estudado no capítulo e considerando R1 = 10 Ω, R2 = 15 Ω, R3 = 30 Ω e R4 = 30 Ω, os valores de
resistência equivalente e condutância equivalente do circuito são:
a. R = 5,5Ω e G = 0,1818 S.
b. R = 3 Ω e G = 0,33 S.
c. R = 4,28 Ω e G = 0,226 S.
d. R = 10 Ω e G = 0,1 S.
e. R = 6 Ω e G = 0,16 S.
eq eq
eq eq
eq eq
eq eq
eq eq
Sua resposta está correta.

Questão 4
Completo
Atingiu 0,05 de 0,05
Ao aplicar a análise nodal em circuitos com fonte de tensão, deve-se tomar um cuidado especial com a polaridade da fonte.
Como sabemos, a corrente tende a ir do ponto de maior potencial para o ponto de menor potencial. Dessa forma, ao
atribuirmos sentidos arbitrários para as correntes, temos que nos atentar para o lado da fonte que a corrente está “entrando”.
Aplique a análise nodal no circuito a seguir, com duas fontes de tensão. Tendo em vista que os valores de R1 = 5 Ω, R2 = R3 =
10 Ω, V1 = 15 V e V2 = 1 V, a tensão em V0 será de:
a. 7,5 V
b. 1 V
c. 10 V
d. 14 V
e. 15 V
Sua resposta está correta.

Questão 5
Completo
Atingiu 0,05 de 0,05
Um circuito elétrico é basicamente composto por fontes de tensão e/ou corrente, componentes elétricos (resistores, indutores e
capacitores) e condutores. Quando o circuito elétrico está fechado, uma corrente elétrica é produzida através da diferença de
potencial da fonte, fluindo pelo caminho fechado dos circuitos e passando por todos os componentes que compõe esse
circuito.
Utilizando os seus conhecimentos sobre circuitos elétricos, analise o esquema e as afirmativas a seguir. Marque V para a(s)
afirmativa(s) verdadeira(s) e F para a(s) falsa(s).
Dados: R1 = R2 = 15 Ω, R3 = R4 = 10 Ω e V1 = 100 V.
I. ( ) É possível substituir os 4 resistores por um único de 50 Ω.
II. ( ) A tensão nos terminais de R2 é de 30 V.
III. ( ) Se for acrescentado um resistor R3 = 10 Ω em paralelo apenas com R1, a resistência equivalente do circuito será de 40
Ω.
IV. ( ) Considerando o circuito do desenho, se for acrescentado uma resistência Ra em paralelo com R1 e uma resistência Rb
em paralelo com R3, desconsiderando os valores de cada resistor, a resistência equivalente seria de:

A seguir, assinale a alternativa que apresenta a sequência correta:
a. F, F, V, V.
b. V, F, V, F.
c. F, V, F, F.
d. V, V, F, F.
e. V, V, F, V.
Sua resposta está correta.

Questão 6
Completo
Atingiu 0,00 de 0,05
Dados: R1 = 2 Ω, R2 = 4 Ω, R3 = 8 Ω, I1 = 5 A e I2 = 10 A.

I. ( ) A lei das correntes aplicada em V1 é dada por =
II. ( ) A tensão em V1 é de aproximadamente 20 V
III. ( ) A tensão em V2 é de aproximadamente 28,55 V
IV. ( ) A corrente que passa por R1 pode ser dada como
Agora assinale a alternativa que apresenta a ordem correta.
a. F, V, F, V.
b. V, F, V, V.
c. F, V, V, F.
d. V, V, F, F.
e. V, F, F, V.
Sua resposta está incorreta.

Questão 7
Completo
Atingiu 0,05 de 0,05
As leis de Kirchhoff são usualmente empregadas em circuitos elétricos com dois ou mais resistores, sendo um circuito com
elementos em série, em paralelo ou misto. A Lei de Kirchhoff das correntes (LKC) estabelece que o somatório das correntes
incidentes em qualquer nó de um circuito elétrico seja nulo. Sabendo disso, analise o circuito da figura abaixo e leia
atenciosamente as afirmativas a seguir.
I. O valor da corrente que passa pelo resistor RB é igual a corrente que passa por RA, da mesma forma que a corrente que
passa em RD é igual a corrente que passa em RC.
II. Não é possível saber o valor da corrente que entra no nó C.
III. Aplicando a Lei das Correntes de Kirchhoff (LCK) no nó B, tem-se que i1+i2=i3+i4.
IV. Se substituirmos os resistores RC e RD por um único resistor de resistência infinita, a corrente que passará por este novo
laço continuará sendo a mesma.

Agora, assinale a alternativa que apresenta todas as afirmativas corretas:
a. II, III e IV.
b. II e IV.
c. I e III.
d. II e III.
e. I e II.
Sua resposta está correta.

Questão 8
Completo
Atingiu 0,05 de 0,05
Fontes dependentes funcionam similarmente às fontes independentes (elementos ativos que mantém uma tensão ou corrente
constante em seus terminais), mas o valor nominal fornecido por este elemento depende da tensão ou da corrente de um outro
elemento do circuito. Dessa forma, ao analisar um circuito com uma fonte dependente (seja ela de tensão ou corrente), deve-se
observar com qual outro valor ela está se relacionando. Utilizando os seus conhecimentos e o método da análise nodal, análise
nodal, dados que R1 = 4 Ω, R2 = R3 = 8 Ω e Va = 10 V, o valor da corrente I1 será de aproximadamente:

a. 2,3 A
b. 2 A
c. 4,3 A
d. 5,5 A
e. 1,1 A
Sua resposta está correta.

Questão 9
Completo
Atingiu 0,05 de 0,05
a. II e IV.
b. I e III.
c. I, II e IV.
d. I, III e IV.
e. II, III e IV.
Sua resposta está correta.

Questão 10
Completo
Atingiu 0,05 de 0,05
Sabe-se que em circuitos com resistores em paralelos (isto é, resistores cujos terminais estão ligados nos mesmos nós) a tensão
em cima de cada elemento em paralelo será a mesma. Dessa forma, considere o circuito a baixo, onde aplica-se uma tensão V1
nos terminais de R1, R2 e R3. Sabe-se que R1 = 10 Ω, R2 = 15 Ω, R3 = 30 Ω e a fonte fornece uma tensão de 10 V.
Considerando estes dados, a alternativa que apresenta os dados corretos do circuito em relação à corrente, resistência e
condutância equivalente e corrente em R1 é a:
a. A resistência equivalente é de 5 Ω, a condutância equivalente do circuito é de 0,2 S, a corrente total é de 3 A e a
corrente em R1 é de 1,5 A.
b. A resistência equivalente é de 10 Ω, a condutância equivalente do circuito é de 0,1 S, a corrente total é de 4 A e a
corrente em R1 é de 2 A.
c. A resistência equivalente é de 10 Ω, a condutância equivalente do circuito é de 0,1 S, a corrente total é de 1 A e a
corrente em R1 é de 0,5 A.
d. A resistência equivalente é de 5 Ω, a condutânciaequivalente do circuito é de 0,2 S, a corrente total é de 2 A e a
corrente em R1 é de 1 A.
e. A resistência equivalente é de 4 Ω, a condutância equivalente do circuito é de 0,25 S, a corrente total é de 2 A e a
corrente em R1 é de 1 A.
Sua resposta está correta.
