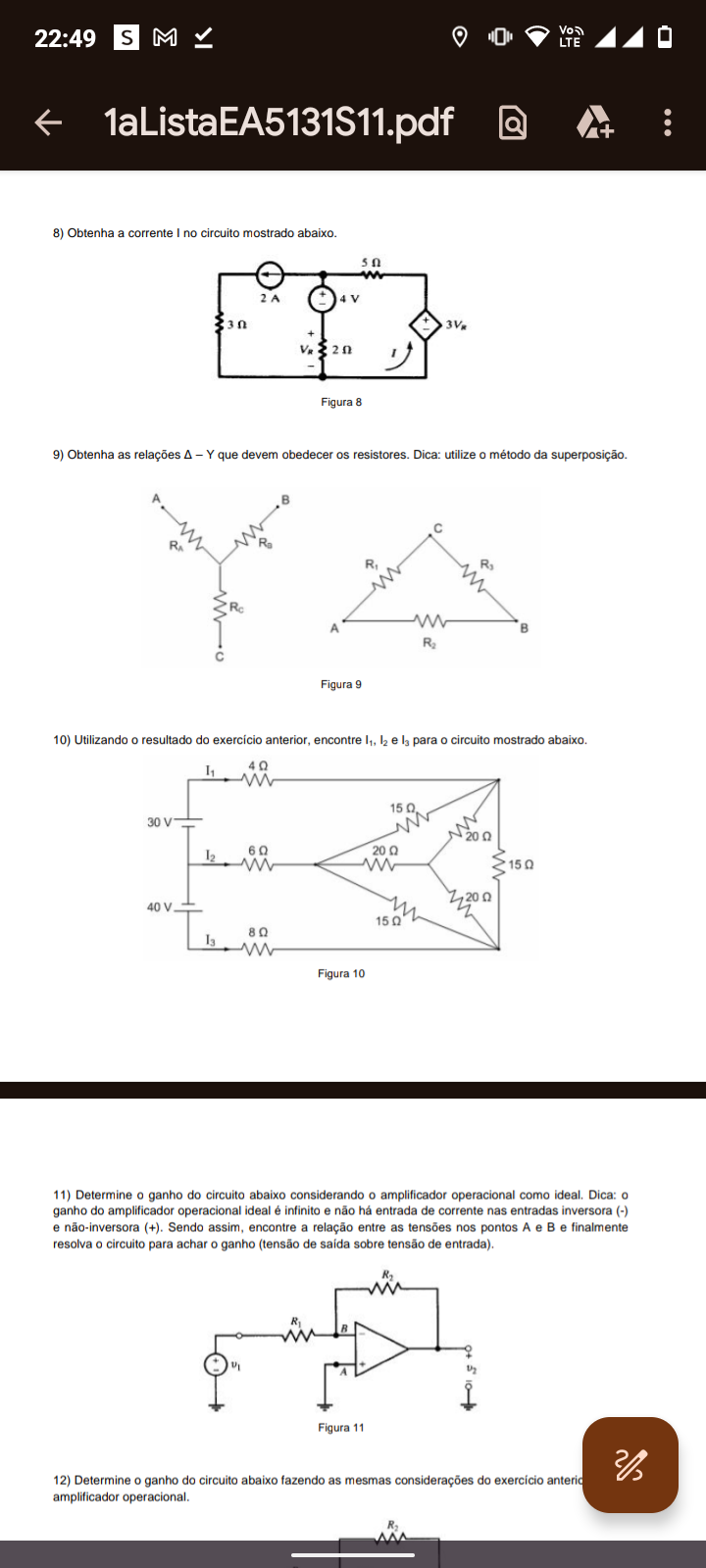

22:49 S M Vo LTE 1aListaEA5131S11.pdf 8) Obtenha a corrente I no circuito mostrado abaixo. 5 2 A + 4 + 20 - Figura 8 9) Obtenha as relações A Y que devem obedecer os resistores. Dica: utilize método da superposição. A B C R3 Rc A B R2 C Figura 9 10) Utilizando o resultado do exercício encontre l2 e l3 para circuito mostrado abaixo. I 40 30 V 20 o 60 20 15 40 V 15 80 Figura 10 11) Determine ganho do circuito abaixo considerando amplificador operacional como ideal. Dica: o ganho do amplificador operacional ideal é infinito e não há entrada de corrente nas entradas inversora (-) e não-inversora (+). Sendo assim, encontre a relação entre as tensões nos pontos A e B e finalmente resolva o circuito para achar ganho (tensão de saída sobre tensão de entrada). R. + A Figura 11 12) Determine o ganho do circuito abaixo fazendo as mesmas considerações do exercício anterio amplificador
