1
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica

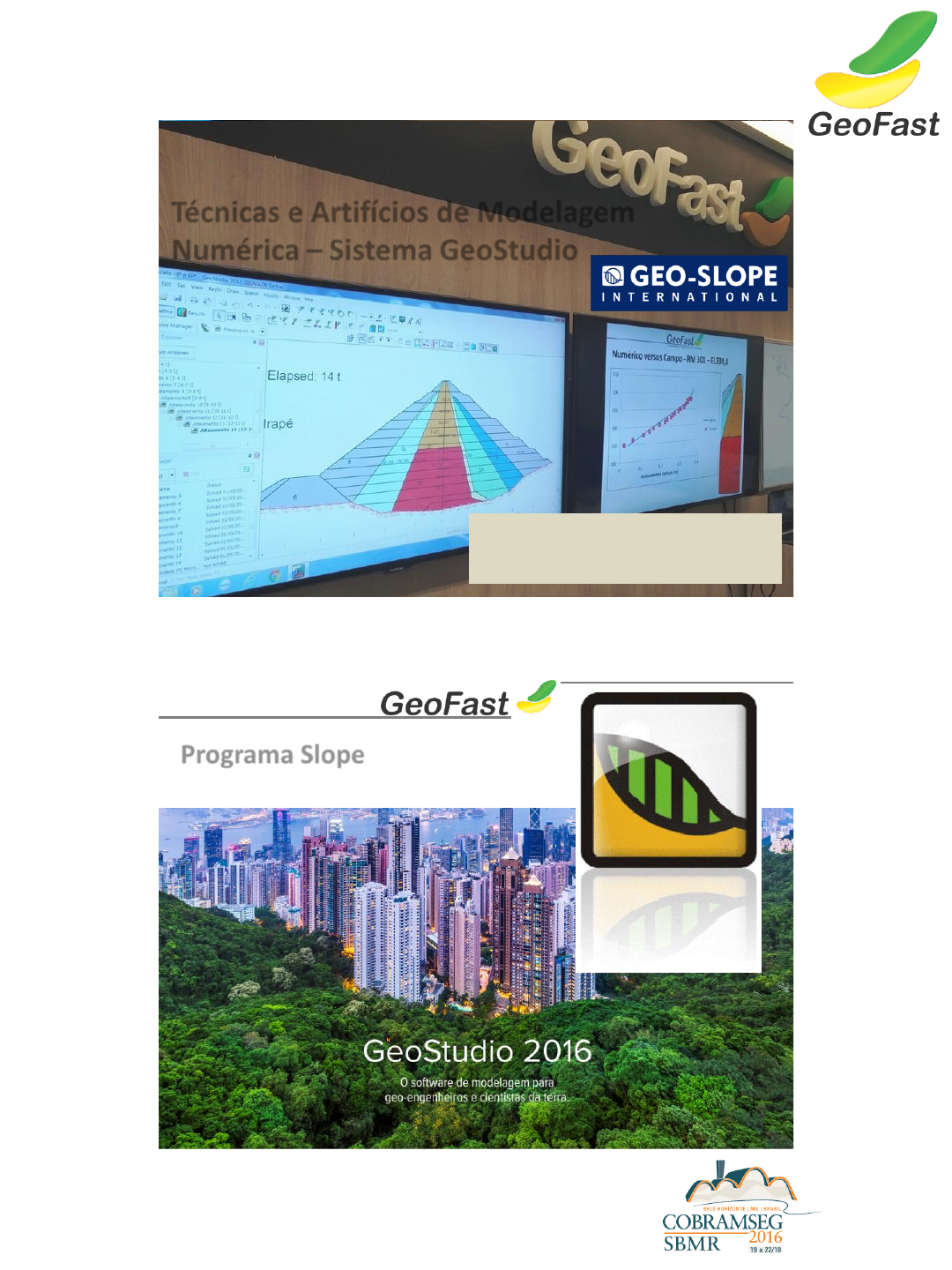

Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Técnicas e Artifícios de Modelagem
Numérica – Sistema GeoStudio
Professor: Saulo Gutemberg Silva Ribeiro
D.Sc. COPPE/UFRJ - M.Sc. PUC/RJ
Diretor GeoFast
Programa Slope
2
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Método das Fatias
O Slope tem como padrão o número mínimo de fatias igual a 30.
Xi+1
Ei+1 Ei
Xi
T N
W
Modelo – Superfície Circular
Forma típica para solos
homogêneos e isotrópicos.
Rodovia Inconfidentes/MG
3
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Modelo – Superfície Genérica
Ruptura em Ouro Preto (2012).
Métodos Clássicos de Análise de Estabilidade
Métodos de Equilíbrio Limite disponíveis no Slope
4
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Diferenciais dos Métodos
Um grande diferencial entre os métodos está na formulação das forças entre fatias.
Método de Morgenstern & Price (M&P)
Função padrão adotada no programa Slope.
λ=cte
f=(x)
Processo de cálculo: encontrar
FS comum ao equilíbrio de
momentos e equilíbrio de
forças horizontais.
5
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Equações de Equilíbrio
Equilíbrio de Momentos:





Equilíbrio de Forças:
Fm = Ff = F
Processo Iterativo para Determinação de λ
Bishop
Janbu
Morgenstern&Price
6
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Talude Arenoso: c’=5kPa; φ’=45°.
Talude com 10 metros de altura
e inclinação de 45°
Fator de Segurança – NBR 11.682 – Encostas Naturais
?
O valor do FS a ser adotado deve também levar em consideração a confiança nos
parâmetros adotados, a precisão do perfil geológico geotécnico adotado, a condição
de campo ser bidimensional, dúvidas sobre as condições de poropressão, dúvidas
sobre as condições de mobilização drenada e não drenada, dentre outros ...
!
7
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estimativa do Ângulo de Atrito Efetivo – Solo Granular
*Meyerhof (1976, citado em Duncan e Wright, 2005)
Lambe e Whitman (1969).
Análise de Estabilidade
8
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Pesquisa de FS Crítico – 9261 (213)
λ=1,00 – Ângulo Máximo = 45°

Janbu - Conservador
FS=1,505
Bishop – Ligeiramente Contra Segurança
≈4%
9
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Forças Entre Fatias

Zona de tração
muito pequena.
Solo arenoso seco,
tendência de auto
cicatrização.
http://upload.wikimedia.org/wikipedia/commons/a/a9/Third_beach_sand.jpg
10
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Talude Argiloso: c’=20kPa; φ’=20°.

Pesquisa de FS Crítico – 9261 superfícies (213)

http://upload.wikimedia.org/wikipedia/commons/2/2c/Clay-ss-2005.jpg
11
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
λ=0,4 – Ângulo Máximo = 21,8°

Janbu
Bishop
≈3%
12
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Forças Entre Fatias versus X
Zona de
Tração
-26,4kN
Resistência à Tração
kPa1,57
20sen1
20cos.20.2
c 





sen1
cos.c.2
t
kPa7,5
10
c
t 





sen1
cos.c.2
c1
kPa0,28
20sen1
20cos.20.2
t 


Lambe e Whitman (1969)
a
t
K
c2
h


Lambe e Whitman (1969)
Equação Prática:
13
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fatia E (kN) Alfa (°) H (m) Tração (kPa) Resistência (kPa) Esperado
1 -20,56 -66,62 1,14 -18,03 -5,7 Trinca
2 -26,37 -62,38 2,09 -12,62 -5,7 Trinca
3 -24,23 -58,69 2,90 -8,35 -5,7 Trinca
4 -17,46 -55,35 3,61 -4,84 -5,7 OK
5 -8,00 -52,28 4,25 -1,88 -5,7 OK
Zona de Tração
Trinca provável entre as
fatias 3 e 4.
Tração
180° - 58,7° = 121,3°
≈-58,7°
Tração
14
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Análise de Estabilidade com Trinca de Tração
≈-58,7°











 
 55
2
20
45
2
45
Trinca Seca
Influência da Água na Trinca de Tração
Trinca Seca Trinca Saturada
15
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Técnica de Otimização da Superfície Potencial
Técnica de Otimização - Areia
1% menor
Espiral Logarítmica
Circular
16
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Técnica de Otimização - Argila
4,5% menor
Espiral Logarítmica
Circular
Anisotropia
Valores restritos ao local de estudo.
17
COBRAMSEG – 19 a 22 de outubro de 2016 – BeloHorizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
18
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Sismo – Pseudo-Estático
19
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Coeficiente de Variação
Média
Padrão_Desvio
cv 



Hidalgo e Assis (2011)
≈ 70% dos valores estão na
faixa de 1 desvio padrão
para mais e para menos.
Jazidas Utilizadas na Construção de Uma Barragem
Nível Médio de Tensão
30,3° a 34,4°
7 a 26kPa
Argila Areno Siltosa (predominante)

20
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Sensibilidade do Intercepto de Coesão
Nível Baixo de Tensão 7 a 26kPa
30,3° a 34,4°
Avaliação dos Dados
Jazida φ' (°) c’ (kPa)
1 30,3 26
2 32,6 18
3 31 25
4 34,3 17
5 30,2 24
6 32,1 21
7 34,4 7
8 34,2 11
Média 32,4 18,6
Desvio Padrão 1,8 6,8
Coefic. Variação (%) 5,5 36,6
Coeficiente de Variação Atrito = 5,5%

Coeficiente de variação Coesão = 36,6%
21
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Amostragem
SPT - Amostra
SPT entre 10 e 15
22
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Ensaios CUnat – Procedimento Convencional
Ensaio φ (°) c (kPa)
CUnat Efetivo 41,3 26
Ensaios CUnat – Descarte 25kPa (azul)
23
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Ensaios CUnat – Descarte 75kPa (verde)
Ensaios CUnat – Descarte 200kPa (marron)
24
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Ensaios CUnat – Envoltória Não-Linear ??
Repetição – 75kPa
Ensaio φ (°) c (kPa)
CUnat Efetivo 41,3 26
CUnat Efetivo Rep 42,4 14
Adotado 34,2 27
25
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Ensaios CUnat e CUsat
Projeto
Projeto 34,2 27
Critério de Resistência Bilinear
Pode ser adotado em comportamentos
puramente bilineares ou em ajustes de
comportamentos não lineares.
26
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Mobilização Não Drenada
c’ = 4kPa; phi’ = 42,4°
c = 93kPa; phi = 10,4°
Projeto Conservador
Envoltória Bilinear
Drenada e Não Drenada
Exemplo de Aplicação
Coeficiente de Variação Atrito = 10%
Coeficiente de Variação Coesão = 40%

Areia
c’=5kPa - Desvio Padrão = 2kPa
φ’=45° - Desvio Padrão = 4,5°

Argila
c’=20kPa - Desvio Padrão = 8kPa
φ’=20° - Desvio Padrão = 2°

Média
Padrão_Desvio
cv 



27
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Função Probabilidade Atrito Areia
45° 30° 60°
Função Probabilidade Coesão Areia

5kPa 10kPa 0kPa
28
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Função Densidade de FS – Talude Areia
FSmédio=1,523 FSmax=2,633 FSmin=0,610
Função Probabilidade – Talude Areia
Probabilidade de
Ruptura = 0,61%
Entre 10-3 e 10-2
29
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Função Probabilidade Atrito Argila

20° 10° 30°
Função Probabilidade Coesão Argila

20kPa 0kPa 40°
30
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Função Densidade de FS – Talude Argila

FSmédio=1,430 FSmax=2,472 FSmin=0,470
Função Probabilidade – Talude Argila

Probabilidade de
Ruptura 9,9%
≈10-1
31
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
FS vs Probabilidade – Exemplo (mesmo σ)
Fatores de Segurança – Lavra a Céu Aberto
Read e Stacey (2009)
Escala Consequências Critério Adotado (Read e Stacey, 2009)
FS mín. Estático FS mín. Dinâmico Probabilidade Máx.
Bancada Baixo a Alto 1,1 Não Avaliado 25 a 50%
Entre rampas Baixa 1,15 a 1,2 1,0 25%
Média 1,2 1,1 20%
Alta 1,2 a 1,3 1,1 10%
Global Baixa 1,2 a 1,3 1,0 15 a 20%
Média 1,3 1,05 5 a 10%
Alta 1,3 a 1,5 1,1 ≤ 5%

Valores muito elevados de probabilidade. Não aplicáveis em taludes e barragens.
32
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Critério de Aceitação
Fundações e Barragens
Read e Stacey (2012).
Estudo de Sensibilidade Areia
Desvio Padrão = 40% de 5kPa = 2kPa
Desvio Padrão = 10% de 45° = 4,5°
33
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Análise de Sensibilidade - Areia
Estudo de Sensibilidade Argila
Desvio Padrão = 40% de 20kPa = 8kPa
Desvio Padrão = 10% de 20° = 2°

34
COBRAMSEG – 19 a 22 de outubro de 2016– Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Análise de Sensibilidade - Argila
Teor de Umidade Volumétrico
Porosidade
nsat 
s
v
V
V
e 
n1
n
e


e1
e
n


35
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Curva Característica
Entrada de Ar
Teor de Umidade Volumétrico Residual
Sucção (kPa)
nsat 
Sucção
Fredlund e Rahardjo (1993).
Argila: sucção > 100kPa
Silte: 10kPa < sucção < 100kPa
Areia: 0,5kPa < sucção < 10kPa
36
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Perfil de Sucção
Fredlund e Rahardjo (1993).
Tipo de solo
Intervalo de ascensão
capilar (m)
Areia grossa 0,1 - 0,2
Areia fina 0,3 - 1,2
Silte 0,75 - 7,5
Argila 7,5 - 23
Das, 2007
Condutividade Hidráulica
1 m/s 10-10 m/s
Tipo de solo ksat (m/s)
Pedregulho 1 a 10-2
Areia grossa 10-2 a 10-4
Areia fina 10-4 a 10-5
Silte 10-5 a 10-7
Argila < 10-8
Das (2006)
http://upload.wikimedia.org/wikipedia/commons/a/a9/Third_beach_sand.jpg
http://upload.wikimedia.org/wikipedia/commons/2/2c/Clay-ss-2005.jpg
37
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Função Condutividade Hidráulica
Efeito da entrada de ar
Efeito da entrada de ar
Resistência de Solos Parcialmente Saturados
θs
θr
θ
w

uw
ua=pressão do ar no poro
38
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Linha Freática
Linha Freática
Sucção Mátrica = 5kPa
39
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Sem sucção
Programa Seep
40
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Curva Característica versus Material
Maior retenção de água.
Menor retenção de água.
θsat
Barragem de Terra - Parâmetros de Fluxo
Material Modelo k (m/s) k (m/dia) ky'/kx' θsat θr Tipo
Maciço/Aterro SAT/UNS 1E-08 0,000864 0,5 0,40 0,08 Silty Clay
Fundação SO 0,00025 21,6 1 - - -
Dreno SAT/UNS 0,0001 8,64 1 0,45 0,045 Sand
Tapete Impermeável SO 1E-08 0,000864 0,5 - - -
SAT/UNS – Saturated/Unsaturated
SO – Saturated Only
Solo θr
Areia 0,10. θsat
Silte 0,15. θsat
Argila 0,20. θsat
θsat=n
Valores
aproximados
41
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Inserindo os Materiais
 Clique em “Add” e renomeie a
função para “Maciço”. Em
“types” selecione “Vol WC
Data Point Function” e clique
em “Estimate”.
Selecione o “Saturated WC”,
escolha “Silty Clay” como o
“Sample Material” e clique
em “OK”.

Inserindo os Materiais

Voltando à janela
anterior, selecione
“Edit Data Points” e
clique em “Close”.

42
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Inserindo os Materiais
Em “Vol. Water Content Fn”
selecione a função que foi criada
nos passos anteriores e clique
nos três pontos à direita da
opção “Hyd. Conductivity Fn”.
Inserindo os Materiais
 Clique em “Add” para inserir uma nova função e
renomeie-a para “Maciço”. Em “Types” selecione “Hyd
K Data Point Function” e clique em “Estimate”.
Ao abrir a janela, em “Vol. Water Content Fn”
selecione a função criada anteriormente e insira o
valor da condutividade hidráulica saturada “Saturated
Kx” e o “Residual Water Content”, conforme abaixo.

43
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Inserindo os Materiais

Logo abaixo do gráfico
selecione “Edit Data
Points” e clique em
“Close”.

Inserindo os Materiais

Selecione a função “Maciço”
em “Hyd. Conductivity Fn” e
clique em “Close”.
44
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Inserindo os Materiais
Clique em “Add” para inserir o
material “Fundação”. Escolha
a opção “Saturated Only”. A
“Saturated Conductivity” é
igual a 21,6 m/dia.
Aplicando os Materiais
Após aplicar os quatro materiais às suas respectivas regiões, obtém-se a seguinte
configuração:
45
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Malha de Elementos Finitos
Para editar a malha de elementos finitos, selecione a
opção “Mesh Properties” na aba “Draw”. A janela
seguinte mostra a quantidade de nós e de elementos
existentes. Na opção “Approx. Global Element Size”,
altere o tamanho do elemento para 2m.
Refinando Localmente a Malha de Elementos Finitos
Ainda com a aba “Draw Mesh Properties” aberta, selecione a região do dreno e
em “Element Edge Length”, escolha a opção “Length of”, altere para 0,5m e
aperte Enter.
46
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Refinando Localmente a Malha de Elementos Finitos
Caso queira refinar ainda mais outras áreas, por exemplo, os limites entre o maciço, o
dreno e a fundação, como mostra a figura abaixo, é possível selecionar uma linha
próxima. Para isso, crie um ponto em “Draw Points” e clique sobre a linha que divide o
maciço da fundação, à esquerda do dreno (como indica a seta).
Malha de Elementos Finitos
Abra novamente a aba “Draw Mesh Properties” e selecione o segmento entre o
ponto pertencente ao dreno e o ponto criado, como indica a figura. Em “Edge
Length”, mude o comprimento para 0,5m.
47
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solose Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno

Para inserir a condição de contorno referente às cargas
hidráulicas totais da barragem, vá na aba “KeyIn” e
clique em “Boundary Conditions”.
Condições de Contorno
Clique em “Add” e em
“New Hydraulic BC”;
Renomeie essa
condição de contorno
para “Carga a
Montante” e selecione
uma cor para a
mesma.
Na opção “Type”
selecione “Head (H)” e
em “Constant” insira o
valor da carga
hidráulica total de
553m.
Clique em “Close”.
48
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Repita o processo
criando uma nova
condição de contorno
denominada “Carga a
Jusante”, selecionando
outra cor para a
mesma.
Na opção “Type”
selecione “Head (H)” e
em “Constant” insira o
valor de 515m.
Clique em “Close”.
Condições de Contorno
Para aplicar as condições de contorno,
clique em “Draw” e selecione “Boundary
Conditions”.
49
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Potential Seepage Face Review
Montante:
Carga Total
Prescrita

H = hp+he

Jusante:
Potential Seepage
Face Review (PSFR)

Posicionamento
numérico da linha
freática na saída -
jusante.
Hj≈1,5m
Hj≈2,0m
Areia
Argila
Condições de Contorno
Para aplicar a condição de contorno a montante, selecione a condição “Carga a
Montante”. Clique sobre toda a superfície do maciço, tapete impermeável e
fundação (como indicado pelas setas).
50
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Selecione a condição de contorno “Carga a Jusante” e clique na linha vertical que
delimita a fundação a jusante (como indicado pela seta).
Condições de Contorno
 Insira a condição “Potential Seepage Face” na saída do dreno (como indica a seta).
Pode ser aplicada para surgência.
51
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Saída de Dados – Linhas Equipotenciais
Pode-se adicionar os rótulos às linhas equipotenciais
para facilitar a visualização da carga correspondente à
cada linha. Com a interface “Results” habilitada, clique
em “Draw” e em “Contour Labels” e então clique sobre
as linhas equipotenciais para adicionar os rótulos.
Clique novamente sobre os mesmos para retirá-los, caso
queira.
Saída de Dados – Vetores
 Pode-se visualizar os vetores de velocidade da água
que percola pela barragem. Ainda com a interface
“Results” habilitada, clique na aba “Draw” e
selecione “Vectors”. Na janela seguinte, pode-se
alterar a escala dos vetores em “Max. Vector
Length”. Ao finalizar clique em “Close”.
52
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Saída de Dados – Medidor de Vazão
Para exibir o valor encontrado no medidor de vazão que foi inserido à análise
anteriormente, basta clicar no botão “View Flux Sections” na barra “View”.
Posteriormente, na aba “Draw” clique em “Flux Labels” e clique sobre o medidor
para exibir o valor da vazão encontrada.
Saída de Dados – Dados dos Piezômetros
 Para exibir os dados dos piezômetros F9 e F12, clique na aba “View” e selecione
“Result Information”. Clique, então, no ponto cujas informações devam ser
exibidas. Na janela “View Result Information” tem-se resultados como a carga
hidráulica total, carga de pressão e poropressão do piezômetro.

Ponto cujas
informações
são exibidas.
53
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
2ª ETAPA: SLOPE – Estabilidade Final de Construção
Habilite a aba “Define” e em “KeyIn Analyses” clique sobre a primeira análise “1.0
– Fluxo Permanente”. Adicione uma nova análise clicando em “Add”, “SLOPE/W
Analysis” e em “Limit Equilibrium”.
Parâmetros de Resistência
Material γ (kN/m³) c' (kPa) φ' (°) c (kPa) φ (°)
Dreno 18 0 35,0 - -
Fundação 17 0 30,0 - -
Maciço 21 27 23,4 53,5 11,0
Tapete 21 27 23,4 - -
Kf
K’f
Argila Normalmente
Adensada
q
p; p’
Kf
K’f
Argila Pré Adensada
q
p; p’
54
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fator de Segurança - Barragens
Manual de Segurança e Inspeção de Barragens (2002), Ministério da Integração Nacional.
Cruz (1996)
Valores muito baixos
sugeridos para alguns
estudos (?).
Solver
Selecione a análise “2.0 – Final de
Construção ATTE (Montante)” em “Solver
Manager” e clique em “Start”.
Fator de Segurança Global
Topo-Pé da barragem.
55
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Preferências
É possível diminuir o número de casas decimais do fator de segurança. Para isso, vá
em “View” e “Preferences”. Na opção “Slip Surfaces”, mude para 3 o número de
algarismos significativos em “F of S Significant Figures”.
Solver
Final de Construção:

ATTE Montante – FS=1,81
ATTE Jusante – FS=1,75
56
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Criando um material
Para a análise em termos de tensões totais, é preciso criar
um material com novos parâmetros. Na aba “KeyIn
Materials clique em “Add” e nomeie o material como
“Maciço Tensões Totais”. Escolha uma cor e adicione os
parâmetros abaixo.
Solver
Final de Construção:

ATTE Montante – FS=1,81
ATTE Jusante – FS=1,75
ATTT Montante – FS=1,33
57
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Solver Final de Construção:

ATTE Montante – FS=1,81
ATTE Jusante – FS=1,75
ATTT Montante – FS=1,33
ATTT Jusante – FS=1,32
Criando uma Nova Análise
Renomeie a análise para “3.0 – Operação (Montante) e clique em “Close”.
58
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de ModelagemNumérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Solver
FS Final de Construção ATTE = 1,81
FS Final de Construção ATTT = 1,33
FS Operação ATTE = 2,93
Superfície aceita por se tratar do
estudo de estabilidade global.
O FS mínimo é igual a 2,67 como
apresentado no slide seguinte.
Estabilidade do Talude de Montante - Operação
Ambos os fatores
muito elevados.
59
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Solver
FS final de construção ATTE = 1,75
FS final de construção ATTT = 1,32
FS operação ATTE = 1,51
Condição limitadora da
busca da superfície que
deve ser confirmada em
campo.
Avaliação das Restrições da Busca da Superfície
Superfície obtida com
base na técnica
tradicional de superfície
circular.




Superfície obtida com
base na técnica
inteligente de otimização
do Slope. Superfície mais
profunda com saída mais
inclinada.
60
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
4ª ETAPA: SEEP – Enchimento do Reservatório
Habilite a aba “Define” e em “KeyIn Analyses” clique sobre “GB 03 – Estabilidade
de Taludes e Percolação”. Adicione uma nova análise clicando em “Add”, “SEEP/W
Analysis” e em “Transient”.
Criando uma Nova Análise
Renomeie a análise para “4.0 – Enchimento do Reservatório” e, em “Initial
Head/PWP Conditions” selecione “Water Table”.
61
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Enchimento do Reservatório
Na aba “Time” selecione 240
dias para a duração do
enchimento em “Duration”.
Insira o número de etapas a
serem rodados em “# of
Steps”. Em “Save Every”,
insira 10 para salvar a cada
10 etapas.
Linha Freática
Para inserir a linha freática, clique em “KeyIn” e “Initial
Water Table”. Na janela seguinte, clique em “Add” e insira as
coordenadas abaixo. Em “Max Negative Pressure Head”,
insira 5 (hp=-5m). Clique em “Close”.
62
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Clique em “Add” e em
“New Hydraulic BC”;
Renomeie essa
condição de contorno
para “Enchimento” e
selecione uma cor para
a mesma.
Na opção “Type”
selecione a opção
“Function” e clique
nos três pontos à
direita de “B. Fn”
Clique em “Close”.
Condições de Contorno
Clique em “Add” e
nomeie a função de
“Enchimento”. Em
“Types” selecione a
opção “Spline Data
Point Fn” e insira as
coordenadas clicando
em “Add” ao lado.
Para obter um gráfico
de retas, arraste da
opção “Curved” para
“Straight” em
“Segments”.
63
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Em “B. Fn” selecione a
função que foi criada nos
passos anteriores e clique
em “Close”.
Condições de Contorno
Para aplicar as condições de contorno, clique em “Draw” e
“Boundary Conditions”. Selecione a condição “Enchimento”.
Clique sobre toda a superfície do maciço, tapete
impermeável e fundação (como indicado pelas setas).

64
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Insira também a condição “Potential Seepage Face” na saída do dreno e a condição
de contorno “Carga a Jusante” na linha vertical que delimita a fundação a jusante
(como indicado pelas setas).
Solver - Isovalores de Cargas Totais

65
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Isovalores de Poropressão
20 dias
80 dias
240 dias
5ª ETAPA: SEEP – Rebaixamento Rápido
Habilite a aba “Define” e em “KeyIn Analyses”, clique na análise “Fluxo
Permanente” e adicione uma nova análise clicando em “Add”, “SEEP/W Analysis” e
em “Transient”.
66
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Criando uma Nova Análise
Renomeie a análise para “5.0 – Rebaixamento Rápido do Reservatório”.
Rebaixamento do Reservatório
Na aba “Time” selecione 20
dias para a duração do
rebaixamento em “Duration”.
Insira o número de etapas a
serem rodados em “# of
Steps”. Em “Save Every”,
deixe 1 para salvar todas as
etapas.
67
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Condições de Contorno
68
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Condições de Contorno
69
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Isovalores de Poropressão
20 dias
2 dias
12 dias
70
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Criando uma Nova Análise
Em “KeyIn Analyses”, com a análise “5.0 – Rebaixamento Rápido do Reservatório”
marcada, clique em “Add”, “SLOPE/W Analysis” e em “Limit Equilibrium”.
Criando uma Nova Análise
Renomeie a análise para “5.1 – Estabilidade durante rebaixamento”, em PWP
Conditions” mantenha a opção “Parent Analysis” e selecione a opção “all” em
“Time”.
71
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Solver
FS final de construção ATTE = 1,81
FS operação ATTE = 2,93
FS rebaixamento ATTE = 1,74
Estabilidade em condições de
rebaixamento rápido para mobilização
em termos de tensões efetivas, sem
geração de poropressão.FS versus Tempo
72
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Sensibilidade – Tapete Impermeável
Em “KeyIn Analyses”, clique em “Add” e em “Clone” para clonar a análise. Nomeie
esta análise para “Tapete Impermeabilizante 1”.
Estudo de Sensibilidade – Tapete Impermeável
Remova o material “Tapete Impermeável” de uma das regiões, como mostrado a
seguir, clicando em “Remove” e reposicione as condições de contorno, de acordo
com a figura.
73
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Sensibilidade do Tapete Impermeável
Estudo de Sensibilidade – Trincheira de Vedação
Em “KeyIn Analyses”, clique em “Add” e em “Clone” para clonar a análise. Nomeie
esta análise para “Trincheira de Vedação 1”.
74
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Sensibilidade – Trincheira de Vedação
Estudo de Sensibilidade – Trincheira de Vedação
75
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Sensibilidade – Trincheira de Vedação
Gradientes X
Estudo de Sensibilidade – Parede Diafragma
Selecione a análise “1.0 – Fluxo
Permanente”, em “Add” e em “Clone”.
Renomeie a análise para “Parede
Diafragma 1”.
76
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Sensibilidade – Parede Diafragma
Para definir a espessura da parede diafragma, vá em “Draw”, “Mesh Properties” e
em “Thickness” insira 0,6. Faça o mesmo para as outras duas linhas.
Inserindo o Material
Vá em “Materials” na aba “Draw”, selecione o material “Parede Diafragma” e a
opção “Lines”. Clique sobre os dois lados da linha que se encontra na fundação,
como mostra a figura abaixo.
77
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Sensibilidade – Parede Diafragma
Gradiente x na parede.
Gradiente x na parede.
Gradiente x na parede.
Regime de Fluxo Permanente
Condições de Contorno
H=10m
H=16m
Possibilidade
de Surgência
78
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Refinamento da Malha de Elementos Finitos
Condições de Contorno
Carga Total – H=he+hp
Carga de Pressão – hp
Carga de Elevação – he
Surgência
Fluxo Prescrito – q (seção)
Vazão Prescrita – Q (nó)


79
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Solução – Solo Arenoso – Com Funções
hp=2,78m
Redução da condutividade função
da presença de ar nos poros.
Carga Total Jusante = 10
Sensibilidade Carga Jusante Vertical
hp=2,85m
Aumento de pressão em 2,5%.
Redução da Vazão em 6%.
C
arga To
tal Ju
san
te = 1
0

Presença de Sub-pressão
80
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Gradiente Hidráulico X
Gradiente Horizontal Máximo ≈ 0,21
imáx.
Ponto de
singularidade
Gradiente Hidráulico Y
Gradiente Vertical Máximo ≈ 0,12 imáx.
Ponto de
singularidade
81
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Sensibilidade Areia sem Função
hp=2,92m
Aumento de vazão em 28%.
Aumento de pressão em 5%.
Sem redução da condutividade função da
presença de ar nos poros. Fluxo na zona
parcialmente saturada semelhante à zona
saturada – condição inconsistente.
Solução – Solo Argiloso – Com Funções

hp=2,79m
82
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Sensibilidade Carga Jusante Vertical
Redução da vazão em 9%
Aumento da pressão em 2,5%

hp=2,86m
Sensibilidade Argila sem Função

Aumento de vazão em 16%.
Aumento de pressão em 5%.
hp=2,92m
83
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Sensibilidade Sucção - Areia
Sem Sucção Sucção Slope Sucção Seep
Sem alteração na posição da
superfície potencial.
Resistências Disponíveis
84
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Sensibilidade Sucção - Argila
Aumento de 6%,
efeito da sucção
Alteração na posição da
superfície potencial.
Sem Sucção
Resistências Disponíveis
Coesão
Aparente
Tração na base da fatia.
85
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Pluviometria – Condição de Contorno

q x tempo
Regime Transiente – 90 dias de chuvas
86
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Pluviometria – Condição de Contorno
 Após preencher os dados como
abaixo, clique em “Close”.
Isovalores de Poropressão – 90 dias

87
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Poropressão na Zona Capilar

Avanço daZona
de Saturação
N.A.
Sucção mátrica
Sucção capilar
Teor de Umidade Volumétrico Clonar anterior.
θsat=0,35
θ=0,11
88
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Teor de Umidade Volumétrico Clonar anterior.
θsat=0,35
θ=0,11
Solver – Fator de Segurança
Time: 90
PZ
89
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Gráfico FS Mínimo versus Tempo

Poropressão e FS versus Tempo
Comportamento contínuo do aumento
da poropressão com o tempo de
chuva.
Redução da queda
do FS com a
continuidade da
chuva.
90
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fator de Segurança Local – 90 dias de chuvas
FS Local < 1
Possibilidade de Ruptura Progressiva
Queda gradual de FS em
direção a jusante do talude.
Equilíbrio Limite entre
as fatias 15 e 21.
FS versus x
Zona de
Plastificação
91
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Programa Sigma
Tensões In Situ
92
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Modelos Constitutivos
Curvas Tensão Deformação - Exemplos
Modelo Constitutivo Elasto-Plástico
93
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Curvas Tensão Deformação - Exemplos
 Modelo Constitutivo Hiperbólico
Valores Típicos de Módulo de Deformabilidade
Tipo de Solo E (MPa)
Argila
Muito mole 2 a 15
Mole 5 a 25
Média 15 a 50
Dura 50 a 100
Arenosa 25 a 250
Areia
Siltosa 5 a 20
Fofa 10 a 25
Densa 50 a 81
Areia e Pedregulho
Fofo 50 a 150
Denso 100 a 200
Silte 2 a 20
Tipo de Solo ν
Argila saturada 0,4 a 0,5
Argila não saturada 0,1 a 0,3
Argila arenosa 0,2 a 0,3
Silte 0,3 a 0,35
Areia média a densa 0,3 a 0,4
Areia fofa a média 0,2 a 0,35
Rocha 0,1 a 0,4
Concreto 0,15
Aço 0,33
Bowles (1997)
94
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Condições de Contorno
Tensões Verticais
Estado de Tensões Geostático
95
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estado de Tensões Não Geostático
Estabilidade – Método Sigma-Stress
96
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Análise de Estabilidade – Fator Local
FS Local
97
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Resistências Disponíveis e Mobilizadas
Resistência de Pico e Liquefeita
98
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Liquefação – Resistência em Estado Crítico
Ribeiro e Monteiro (2016)
Linha de Estado Crítico - LEC
Compressão Isotrópica
Fofo
Compacto
Ribeiro e Monteiro (2016)
Pode ter ligação com teor de finos
e/ou forma das partículas
e/ou ressecamento.
99
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Linha Isotrópica de Compressão (LIC)
Fofo
LIC 2
LIC 1
Compacto
Adotado
Ribeiro e Monteiro (2016)
Comportamento Não Drenado – Potencial de Liquefação
Parâmetro de Estado – ψ
Liquefação – ψ>-0,05
(e.g. Benn & Jefferies, 2015).
Com potencial
Com potencial
Ribeiro e Monteiro (2016)
100
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Índice de Vazios na Superfície
Ribeiro e Monteiro (2016)
Efeito do Alteamento do Aterro
Ribeiro e Monteiro (2016)
101
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Alto Potencial
Baixo Potencial
Muito Baixo Potencial
Distribuição dos de ψ no intervalo de interesse
Ribeiro e Monteiro (2016)
Distribuição das Resistência Liquefeitas
Média = 0,180
D.P. = 0,112
Descarte ± 1 D.P.
Liquefeita = 0,168
Pico = 0,343*
*Olson (2001) +0,175
102
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estabilidade – Razão de Resistência de Pico
Material saturado, com
potencial de liquefação.
343,0
'
)pico(S
0v
u 

Material parcialmente
saturado, considerado sem
potencial de liquefação.
Condições
Drenadas
103
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estabilidade – Razão de Resistência Liquefeita

Material saturado liquefeito.
168,0
'
.)liq(S
0v
u 

Material parcialmente
saturado, considerado sem
potencial de liquefação.
Condições
Drenadas
Solo Grampeado - Zonas Resistente e Ativa
O sistema em solo grampeado
pode ser dividido em duas zonas.

A zona ativa, que mobiliza os
grampos e tem as forças de
interface voltadas para a face do
corte, ou seja, têm a tendência de
arrancar o grampo.

A zona resistente, onde as forças
resistentes de interface estão
voltadas para direçãointerna do
talude, prevenindo movimentos
na direção da face.

104
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Paramento de Face
Talude reforçado sem paramento,
com tratamento vegetal.
Paramento em concreto projetado.
Comportamento pode ser de face
resistente.
Solotrat
Pré-dimensionamento
(Bruce et al., 1986, citado em NGS, 2004)
RELAÇÃO GRAMPO INJETADO GRAMPO CRAVADO
L/H 0,5 a 0,8 0,5 a 0,6
π.D.L/(Sv.Sh) 0,3 a 0,6 0,6 a 1,1
H = 10m
105
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Comportamento do Grampo – Face Resistente
Resistência ao arrancamento, Ta:
Ta = qs AL-R
qs = Resistência ao cisalhamento;
AL-R = Área lateral do grampo na zona
resistente.

Resistência à tração do sistema, Tr:


Quando o grampo é considerado como
engastado na face, o Slope usará na
análise de estabilidade a menor valor
entre as forças Ta e Tr.


Tr > Ta


Tr > Ta


Tr > Ta


Ta > Tr


Ta > Tr


Ta > Tr


Aço mais forte
Aço mais fraco






 1
3
10
SPT
kqS
(Porto, 2015)
PS DD  
Em que:
= Aderência;
= Coef. de ancoragem;
= Diâmetro médio do grampo;
= Diâmetro do furo;
= Coef. de majoração diâmetro grampo. 
P
S
S
D
D
k
q
Estimativa de qs (Porto, 2015)
Formulação proposta para cortina atirantada.
106
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estimativa de qs (Bustamante e Doix, 1985)
Esse método considera a técnica de injeção e a pressão de injeção; e utiliza ábacos
para a determinação da resistência ao cisalhamento na interface bulbo-solo.

TMáx = π De Lb qs
De = β Dp

Em que:
De = Diâmetro médio do bulbo;
β = coeficiente de majoração do diâmetro
 do bulbo devido à injeção;
Dp = Diâmetro da perfuração;
Lb = comprimento do bulbo;
qs = resistência ao cisalhamento na interface bulbo-solo.




qs – Solos Granulares (Bustamante e Doix, 1985)
No eixo das abscissas:
PI = pressão limite do
ensaio pressiométrico;
N = Nspt

107
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
qs – Solos Finos (Bustamante e Doix, 1985)
Estimativa de qs (Elias e Juran, 1991)
108
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Vergalhões CA50
Carga de Trabalho: 0,9
FS
Escoamento de Carga
Q 
Aço 50 Área (cm2) y (MPa)
Carga de
Escoamento (kN)
Carga de
Trabalho (kN)
10mm 0,79 500 39 25
12,5mm 1,23 500 61 39
16mm 2,01 500 101 65
20mm 3,14 500 157 101
22mm 3,80 500 190 122
25mm 4,91 500 245 158
32mm 8,04 500 402 258
FS (adotado) = 1,4
Inicialmente, a carga a tração (Tr) será estimada igual ao aço de 32mm (258kN). Esse
valor será recalculado após a modelagem tensão-deformação (Sigma).
Inserção dos Grampos
Clique no local indicado (círculo) e depois clique em
qualquer lugar dentro do maciço.
109
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Configuração dos Grampos
Inicialmente
Arbitrado
Inserção dos Demais Grampos
110
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fator de Segurança (Morgenstern-Price)
Factor of Safety vs. Lambda
Moment
Slip 834
Force
Slip 834
F of S
Slip 834
F
a
to
r
d
e
 S
e
g
u
ra
n
ç
a
Lambda
1,7
1,8
1,9
2
-0,1 0 0,1 0,2 0,3 0,4 0,5 0,6
Gráfico de FS
FSBishop= 1,99
FSJanbu= 1,76
FSMP= 1,98
111
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Solver – Fator de Segurança (Janbu)
Circular – FS=1,76
Sigma: 1ª Etapa – Remover Material (Escavação)
112
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Elementos de Viga – Grampo
Material: Concreto (fck = 25MPa)
Diâmetro: 18,0 cm

Ecs = 0,85 . 5600 (fck)0,5 (NBR 6118)
E* = E/Sh = 23,8GPa/2,0
E* = 1,19e+7 kPa

A = πD²/4 = π 0,180²/4
A = 0,0254 m²

I = π r4/4 = π 0,094/4
I = 5,15e-5 m4

Eequivalente =E*= E/Sh
Sh
E*.I
E*.A
Elementos de Viga – Concreto Projetado
Material: Concreto (fck = 25MPa)
Espessura: 10 cm (Etapa Final)

E = 2,38e+7 kPa

A = b h = 0,1 m²

I = b h3/12 = 1x0,13/12
I = 8,33e-5 m4

113
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Elementos de Viga
Elementos de Viga
114
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
2ª Etapa – Inserir Elementos de Viga
Grampo
Concreto Projetado
2ª Etapa – Remover Material (Escavação)
Remover
115
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
6ª Etapa – Inserir Sobrecarga
Otimizar Malha de Elementos Finitos
116
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Isovalores de Tensão Total
Deslocamento Face
6 secY
 (
m
)
Deslocamento (m)
6
8
10
12
14
16
-0,005 0 0,005 0,01 0,015 0,02
Criar Gráficos – Deslocamento de Face
117
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Criar Gráficos – Carga nos Grampos
Criar Gráficos – Carga nos Grampos
118
COBRAMSEG – 19 a 22 de outubrode 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Carga no Grampo 1
6 sec
F
o
rç
a
 A
x
ia
l
(k
N
)
X (m)
-2
-4
-6
-8
-10
0
2
4
6
8
8 9 10 11 12 13 14 15 16 17
Criar Gráficos – Carga nos Grampos
Carga no Grampo 1
Carga no Grampo
5 : 6 sec
Carga no Grampo
4 : 6 sec
Carga no Grampo
3 : 6 sec
Carga no Grampo
2 : 6 sec
Carga no Grampo
1 : 6 sec
F
o
rç
a
 A
x
ia
l
(k
N
)
X (m)
-10
-20
-30
0
10
8 10 12 14 16 18 20 22 24
Criar Gráficos – Carga nos Grampos
119
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Grampo
Carga Axial
por metro
(kN/m)
Carga Axial
(kN)
Diâmetro (mm)
Carga de
Trabalho (kN)
Grampo 1 9 18 16mm 65
Grampo 2 24 48 16mm 65
Grampo 3 25 50 16mm 65
Grampo 4 23 46 16mm 65
Grampo 5 6 12 16mm 65
Dimensionamento das Armaduras
Por questões construtivas, fez-se a uniformização dos grampos
Estabilidade – Dimensionamento da Armadura
Selecione todos os grampos.
120
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fator de Segurança (Morgenstern-Price)
Factor of Safety vs. Lambda
Moment
Slip 1867
Force
Slip 1867
F of S
Slip 1867
F
a
to
r
d
e
 S
e
g
u
ra
n
ç
a
Lambda
1,58
1,6
1,62
1,64
1,66
1,68
1,7
1,72
-0,05-0,1 0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4
Gráfico de FS
FSBishop= 1,69
FSJanbu= 1,62
FSMP= 1,68
121
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fator de Segurança (Janbu)
Circular – FS=1,62
Superfícies Potenciais
Janbu Planar M-P Circular
122
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Superfícies Potenciais
Janbu Planar Janbu Circular
Grampo
Carga Axial /
Metro (kN/m)
Carga Axial
(kN)
Comprimento Z.
Resist. (m)
Área Lateral
(m²)
Resist. ao
Arranc. (kN)
FS
Grampo 1 11 22 2,12 1,20 128 5,82
Grampo 2 25 50 3,27 1,85 198 3,95
Grampo 3 26 52 2,90 1,64 175 3,37
Grampo 4 23 46 3,48 1,97 211 4,58
Grampo 5 6 12 1,93 1,09 117 9,73
Carga no Grampo 4
F
o
rç
a
 A
x
ia
l
(k
N
)
X (m)
-5
-10
-15
-20
-25
0
5
12 13 14 15 16 17 18 19 20 21
Verificação da Resistência ao Arrancamento
3,48m PPL LDA  
LsA AqT 
Área Lateral
Resistência ao Arranc.
123
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Sensibilidade – Face Não Resistente
Estudo de Sensibilidade – Face Não Resistente
124
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Sensibilidade – Face Não Resistente
Deslocamentos – Face Não Resistente
Deslocamento Face
6 secY
 (
m
)
Deslocamento (m)
6
8
10
12
14
16
-0,005 0 0,005 0,01 0,015 0,02
Resultados equivalentes
ao modelo com face
resistente
125
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fator de Segurança (Morgenstern-Price)
FS M-P com face resistente: 1,68
Fator de Segurança (Janbu, Blocos)
FS JB com face resistente: 1,52
126
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Simulação por Uso de Molas
Molas Retirar o grampo
Molas – Comparação
127
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Influência do Número de Etapas
Simulação em 14 etapas.
Simulação em 32 etapas.
Isovalores de Tensão Vertical – 14 Etapas
128
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Isovalores de Tensão Vertical – 32 Etapas
Mais
harmônico
Deslocamento de Face
129
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Carga no Grampo
Cortina Atirantada
tecnogeo.com.br
130
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Cortina Atirantada – Processo Executivo
Fase 1
Fase 2
Fase 3
Fase 4
Fase 5
Sh
Ancoragem no Modelo 2D
E*.I
E*.A
Eequivalente = E*=E/Sh
Sh
131
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Método 1: Convencional
.....
Método 1
1) 2)
3) 4)
10) 11)
132
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Método 1: Resultado – Tensões Totais Horizontais
Método 2 – Escavação direta até pouco abaixo da cortina
133
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Método 2
1) 2)
3) 4)
5) 6)
.....
Método 2
14)
15) Sobrecarga
134
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Método 2: Resultado – Tensões Totais Horizontais
Método 3 –Escavação lenta até abaixo da cortina
135
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Método 3
1) 2)
3) 4)
5) 6)
.....
Método 3
7) 8)
9) 10)
11)
.....
136
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Método 3
25)
26) Sobrecarga
Método 3: Resultados – Tensões Totais Horizontais
137
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
9
11
13
15
17
19
21
0 50 100 150 200 250 300
Y (m)
Tensões Horizontais (kPa)
Parede
Modelo 3
Modelo 2
Modelo 1
138
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
9
11
13
15
17
19
21
0 50 100 150 200 250
Y (m)
Tensões Horizontais (kPa)
0,125m
Modelo 3
Modelo 2
Modelo 1
9
11
13
15
17
19
21
0 50 100 150 200
Y (m)
Tensões Horizontais (kPa)
0,25m
Modelo 3
Modelo 2
Modelo 1
139
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
9
11
13
15
17
19
21
0 50 100
Y (m)
Tensões Horizontais (kPa)
0,5m
Modelo 3
Modelo 2
Modelo 1
9
11
13
15
17
19
21
0 50 100
Y (m)
Tensões Horizontais (kPa)
1m
Modelo 3
Modelo 2
Modelo 1
140
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
9
11
13
15
17
19
21
0 50 100 150 200 250 300
Y (m)
Tensões Horizontais (kPa)
Parede x 1m
Modelo 3
Modelo 2
Modelo 1
Modelo 3 (1m)
Estacas Secante - Parâmetros Estruturais da Parede
360mm
420mm
43m10x5065,1I 
m/m10x1847,436,0/10x5065,1m/I 433  
2m1298,0S 
m/m3606,036,0/1298,0m/S 2
tecnord.com.br
141
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Criar parede – Elemento de Viga
E=30GPa
S=0,3606m2
I=0,004185kN
infraestrutura,eng.br
Execução das Estacas - Stress Redistribution
142
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Execução das Estacas - Stress Redistribution
Inserir as Estacas Secante - Parede
143
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
11ª e 12ª Escavação
Sobrecarga
144
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Deslocamentos Horizontais
15mm
Distribuição de Tensões – Parede com Estroncas
Bowles (1997)
145
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Distribuição de Tensões – Parede com Estroncas
Peck (1969), citado em Das (2007).
Tensões Horizontais
Selecionar um trecho próximo
à face, como ilustrado.
350kN
146
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Tensões Horizontais
kPa6,5033,0.11,13.18.65,0ha 
66kPa
aeqha k.h..65,0 
Valor para o caso de estroncas:
Tensão Média de Protensão:
500+350+350=1200kN
1200/Sh=1200/2=600kN/m
600/h=600/12=50kPa
Sigma
Estudo de Estabilidade por Equilíbrio Limite
147
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Blocos Especificados
Executar – Slope
29° 180-123=57°
148
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Método Rigoroso de Morgenstern&Price
FS=1,492
FS=1,433 (Janbu)
FS=1,445 (Bishop)
Estacas Prancha - Etapas Construtivas
Atual Temporária Final
H=4m H=3m
149
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Ficha
FSLy = 1,2 a 1,5, ou
FSkp = 1,5 a 2,0
Condição Temporária:
H = 4m
H0 = 1,11m (sobrecarga)
Hcálc. = 5,11m
Sobrecarga = 20kPa
H0 = ∆q/γ = 20/18 = 1,11m
Perfil = 4+1,33+6,74 = 12,07m
Perfil = 12m
4m
Ficha
298
FSLy = 1,2 a 1,5, ou
FSkp = 1,5 a 2,0
Condição Final:
H = 3m
H0 = 1,11m (sobrecarga)
Hcálc. = 4,11m
Sobrecarga = 20kPa
H0 = ∆q/γ = 20/18 = 1,11m
Perfil = 3+1,07+7,99 = 12,06m
Perfil = 12m
3m
150
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estacas Prancha
S = 1,32x10-2m2/m

I = 2,871x10-4m4/m
Estacas Prancha – 12m
300
151
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Parâmetros Estruturais da Estaca Prancha
Cravação das Estacas – Stress Redistribution
152
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Cravação das Estacas Prancha
1ª Escavação – Load Deformation
153
COBRAMSEG– 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
2ª, 3ª e 4ª Escavações – Load Deformation
2ª Escavação 3ª Escavação 4ª Escavação
Deslocamentos da Estaca
154
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Flexão da Estaca Prancha no Processo Executivo
Comportamento da Estaca Prancha
10,5mm
Comportamento de aderência no topo (inconsistente ??).
10mm
155
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Interface Solo-Estaca
Redução arbitrária de E/1000 (sobre o solo mole)
Solo/aço
Elemento de Interface
Elementos de interface com 5cm (2,5cm de cada lado).
156
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Inserir o Elemento de Interface por Etapas
Inserir em ambos os lados.
3ª e 4ª Escavação, Sobrecarga e Base do Canal
157
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Executar – Comportamento dos Deslocamentos
26mm
14mm
10mm
Translação
Flexão
Deslocamentos Verticais (m) – Fase Sobrecarga
158
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Vetores Deslocamento – Fase Base do Canal
Plastificação
Fase Sobrecarga Fase Final
159
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Momento Fletor
Maior momento fletor na etapa final.
Perfil Pranchado
infraestrutura.eng.br
160
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Cortina em Perfis com Prancha – Estudo de Caso
1ª Ruptura
A primeira ruptura ocorreu às 10h30. O mecanismo de ruptura desenvolvido foi
em cunha, com elevada rachadura vertical, caracterizando a existência de
processos condicionadores de abertura de trincas de tração no solo vizinho. O
talude tem altura em torno de seis metros. A cunha mostra-se esbelta com
espessura máxima da ordem de um metro.
Cortina em Perfis com Prancha – Estudo de Caso
2ª Ruptura
O segundo evento ocorreu às 18h30. Este evento teve as mesmas condicionantes
do primeiro, no entanto, a massa rompida foi substancialmente maior. Este evento
foi também caracterizado por uma ruptura em cunha, porém com maior espessura
e extensão. Neste evento, parte da residência vizinha foi afetada, com a queda
total da cozinha localizada próxima da divisa.
161
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Cortina em Perfis com Prancha – Estudo de Caso
Após estes dois eventos de ruptura, procedeu-se a construção de uma cortina de
estacas metálicas pranchada, com lajes de concreto armado. Depois de terminada
esta obra de contenção, a cortina sofreu um movimento de flexão com o
consequente abatimento do solo sob o piso de concreto.
Elemento de Interface
Areia de quartzo (Segundo Acar, Durgunoglu e
Tumay, 1982, citado em Das, 2007).
Coeficiente de atrito solo/aço da ordem
de 0,36, ou seja, ângulo de atrito da
ordem de 20°.

O elemento de interface foi adotado
considerando ângulo de atrito igual a 20°,
adesão nula, módulo de deformabilidade
desprezível, igual a 1kPa e espessura
arbitrada de 1cm.
20°
31°
38,7°
45°
162
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Elemento de Interface – Artifício Numérico
Elementos de Interface na Zona Escavada
Espessura de 2cm, 1cm
para cada lado.
163
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Elemento de Interface – 1ª Escavação
Elementos de Interface – 1cm de Espessura
164
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Deslocamentos Horizontais
Deslocamentos Horizontais
≈20cm
≈2cm
Etapa Final – 6ª Etapa.
165
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Deformada em Verdadeira Grandeza
1,9°
Rotação
Rotação máxima = 0,034rad = 1,9°
Etapa Final – 6ª Etapa.
166
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Zonas de Plastificação
Vetores
5ª Etapa
6ª Etapa
45° 45°
167
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Muro de Grande Porte Reforçado com Geossintético
333 enrico-piolanti
Huesker Maccaferri
Criando o Arquivo
334
168
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Pontos de Transição
335
Descrição
do Material
Categoria Modelo E(MPa) c´(kPa) φ'(°) ν γ(kN/m3) Cor
Solo de
Fundação
E-D P. EP 50 35 30 0,334 20
Dreno E-D P. EP 60 5 35 0,334 18
Aterro
Compactado
E-D P. EP 15 10 28 0,334 18
Gabião E-D P. LE 70 - - 0,334 18
Legenda:
E-D P: Effective-Drained Parameters;
EP: Elastic-Plastic;
LE: Linear Elastic.
Tabelade Materiais

169
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
0,7H
Y(m)
Tmáx(kN/m)
0,4H
H
De acordo com o modelo proposto,
o muro é subdividido em três
regiões nas quais atuarão três
diferentes tipos de reforço.
G1
G2
G3
Modelo GeoFast

carga máxima
Apresenta-se abaixo um procedimento para dimensionamento de estruturas
em solo reforçado. Numa primeira etapa são utilizados reforços cuja carga de
ruptura é definida por meio das seguintes relações.
Reforços
170
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Neste exemplo o muro possui uma altura efetiva de 21m. A sobrecarga de
60kPa é considerada como uma altura equivalente de aproximadamente 3m
(H*=24m), assim tem-se:
90WGkN5517)321(33G
17H33G
150WGkN12717)321(62G
17H62G
200WGkN17244)321(91G
44H91G
*
*
*






Reforços
Escolha do Reforço
340
- PET: Politereftalato de Etileno
- PVA: Acetato de Polivinila
Catálogo Huesker
Catálogo Maccaferri
171
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fortrac - Huesker
341
Interação solo-geogrelha complexa.
Obtenção do Módulo de Rigidez dos Reforços:
mkN
F
WGJ
mkN
F
WGJ
mkN
F
WGJ
Rup
Rup
Rup
Rup
Rup
Rup
Rup
Rup
Rup
/750
12,0
90
)90(
/1250
12,0
150
)150(
/1667
12,0
200
)200(






Jrup é o Módulo de Rigidez.
Reforços
172
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
A formulação numérica calcula o módulo de rigidez por meio do produto do
Módulo de Elasticidade pela Área Transversal do reforço.
Sendo o produto ExA igual ao Módulo de Rigidez do reforço é possível utilizar
o seguinte artifício:
RupRup
Seção
JE
A

1
Reforços
Os reforços são modelados no Módulo Sigma do Geostudio 2012 utilizando-se
os elementos de viga. Para isso são necessários os seguintes dados de entrada:

 Módulo de Elasticidade;
 Área da Seção Transversal;
 Momento de Inércia (considerado nulo para simular um elemento de
membrana).
Elementos de Membrana - Modelo Numérico
344
Terramesh
GeoGrelha
JT
JG1 – WG200
JG2 – WG150
JG3 – WG90
JGT1 – Tela+WG200
JGT2 – Tela+WG150
JGT3 – Tela+WG90
JT
JT (tela)
JT
173
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Descrição Id. J(kN/m) E(kPa) A(m2) Cor
Terramesh JT 625* 625 1
WG 200 JG1 1667 1667 1
WG 200 + Terramesh JGT1 2292 2292 1
WG 150 JG2 1250 1250 1
WG 150 + Terramesh JGT2 1875 1875 1
WG 90 JG3 750 750 1
WG 90 + Terramesh JGT3 1375 1375 1
Dados de Entrada – Elemento de “viga”
*estimado para o estudo prático/acadêmico. Para projetos, consultar com o fabricante.
Desabilitar compressão
Criando Elemento de “Viga” (membrana)
174
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
1 – In Situ – Materiais
Inserir o material “Solo de Fundação”.
1 – In Situ – Condições de Contorno
348
175
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
1 – In Situ – Condições de Contorno
349
Clonagem Associada
350
176
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Clonagem Associada
351
2.1 – 1º Alteamento - Materiais
352
177
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
2.1 – 1º Alteamento - Materiais
353
O ideal é fazer, pelo menos, camada por camada.
≈42 etapas.
2.1 – 1º Alteamento - Materiais
354
178
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
2.1 – 1º Alteamento – Elementos de Viga
355
2.1 – 1º Alteamento – Elementos de Viga
356
179
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
2.1 – 1º Alteamento – Elementos de Viga
357
Clonagem Associada
358
180
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
2.2 – 2º Alteamento - Materiais
359
Aterro Compactado Gabião
360
Selecionar a
área
pontilhada.
181
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Refinamento da Malha de Elementos Finitos
361
362
182
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Refinamento da Malha de Elementos Finitos
363
Clonagem Associada
364
183
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
2.7 – Pós-Construtivo – Sobrecarga Operacional
365
Uso de caminhões fora de estrada.
Avaliar caso a caso.
2.7 – Pós-Construtivo – Sobrecarga Operacional
366
184
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Saída de Dados – Tensões VerticaisTotais
367
Avaliação das Cargas Axiais nos Reforços
Carga máxima nos reforços WG 200 (y=13m ≅ 0,25H)
185
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Avaliação das Cargas Axiais nos Reforços
WG200
WG150
WG90
(≅0,40H)
(≅0,70H)
(≅0,25H)
A carga de projeto no reforço é analisada por meio da seguinte relação:
FRFSTT ip 
Em que:
FS é o fator de segurança (FS=1,5);
FR é o fator de redução.
didcr FRFRFRFR .
Neste trabalho, o fator de redução vai contemplar três sub-fatores:
FRcr, fator de redução por fluência (“Creep”);
FRid, fator de redução por danos durante a instalação;
FRd, fator de redução devido a danos ambientais.
Como exemplo, para a linha WG é sugerido que o fator de redução esteja entre
1,82 e 1,93. Para esta análise adotou-se fator de redução igual a 2.
Avaliação das Cargas Axiais nos Reforços
186
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Avaliação das Cargas Axiais nos Reforços
)FR.T/(TFS ipFS.FR.TT ip 
Obs.: fatores bem superiores a 1,5.
GeoGrelha Sigma (kN/m) Ruptura (kN/m) FS Resultado
WG200 40,2 200 2,49 OK
WG150 30,9 150 2,43 OK
WG90 15,7 90 2,87 OK
Deslocamento Horizontal na Face
Selecione todos os segmentos
da face. Pressione Control
para auxiliar na seleção.
187
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Deslocamento Horizontal na Face
34cm
Parede rígida: < 6,2mm/m
Parede flexível < 16,7mm/m
Holtz e Fannin (2010).
43mm/m
Deslocamento Horizontal na Face
374
Deformada em
verdadeira grandeza.
188
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Deformações Horizontais
≈0,25H
Tensão Vertical na Fundação do Gabião
376
189
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Tensão Vertical na Fundação do Gabião
377
Tensão Geostática (γ.h) ≈ 400kPa
Estabilidade Interna
378
Bilinear: Reforços menos extensíveis Linear: Reforços mais extensíveis
190
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estabilidade Interna por Equilíbrio Limite
379
Blocos
380
191
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Material Model
381
Para o material “Gabião” altere o “Material Model” para “High Strength”.
Inserir as Geogrelhas
382
Inserir os dados da
Geogrelha WG200
192
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Modelar os Reforços
Desenhe os reforços WG 200 até uma linha abaixo do ponto que indica a 2ª Etapa
Modelar os Reforços
384
Desenhe os reforços WG 150 até uma linha abaixo do ponto que indica a 4ª Etapa
WG 150
193
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Modelar os Reforços
385
Desenhe os reforços WG 90 até uma linha abaixo do ponto que indica a 6ª Etapa
WG 90
Modelar os Reforços
386
Desenhe um reforço WG 200 na última geogrelha.
194
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estabilidade “Interna”
387
Exemplos
388
195
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
A questão é dimensionar uma rede de drenagem capaz de fornecer um grau de
adensamento de U% em um tempo t desejado. Os drenos podem ser de areia
ou fibroquímicos (geodrenos).

Aterros Sobre Solo Mole - Drenos Verticais

Aterro
Argila
Drenos Verticais
Tapete Drenante
Drenos Verticais
Espaçamento L dos
drenos em função do
diâmetro de influência D.

196
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Reforços Geossintéticos
IGS - Brasil
IGS - Brasil
IGS - Brasil
www.igsbrasil.org.br
Reforços Geossintéticos

Queda da carga no
reforço com o
adensamento.
No final do
adensamento o
reforço não é mais
solicitado.
No final do
adensamento o
reforço é ainda
solicitado.
197
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Aterro sobre Solo Mole
A estrutura adotada nesse curso será um aterro realizado sobre uma fundação
de Solo Mole em que parte desse solo foi substituído por Areia Média (tapete
drenante).
O aterro será simulado em três etapas de construção (acadêmico), cada etapa
será realizada em 10 dias, totalizando 30 dias para o término da construção.
Para acelerar os recalques essa estrutura possui drenos verticais na fundação.
No escritório adotar, pelo menos,
10 etapas de alteamento.
Drenagem Vertical
Adotaram-se drenos verticais espaçados entre si em 1,5 metros cujo diâmetro é
igual a 30 centímetros (malha quadrada).
D = 1,13.L
D = 1,13.1,5
D = 1,70m
198
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Planilha GeoFast – Pré-Dimensionamento
De acordo com a planilha,
no final da construção o
adensamento total
estimado será de 28%.

Sem a drenagem radial a
taxa de adensamento seria
de apenas 3%.
Obs.: a planilha prevê carregamento instantâneo, logo o tempo de construção é
considerado como metade do tempo real.
Modelo AxissimétricoO modelo axissimétrico consiste no material da
fundação (Solo Mole e Areia Média) com espessura
de 0,70m e dreno com raio de 0,15m, totalizando
0,85m (D=1,70m; área de influência).
199
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Modelo Axissimétrico
 Aplicou-se sobre o solo uma sobrecarga equivalente ao aterro. O aterro possui altura
de 9m e peso específico ϒ igual a 18kN/m³, totalizando uma sobrecarga de 162kPa.
Como apresentado, o
aterro será construído em
30 dias, então adotou-se
uma variação linear da
sobrecarga de 0 até 162kPa
nos primeiros 30 dias
(período construtivo) e
manteve-se constante a
carga por mais 150 dias
(tempo total igual a 180
dias) para ser observado o
comportamento pós
construção.
Modelo 2D
Ponto observado.
200
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Calibração do Modelo 2D

k*=8,64e-4m/dia
k*=1,0e-8m/s
k=8,64m/dia
k=1,0e-4m/s
≈2cm
Parâmetros de Adensamento – Sigma PWP Change
E-PWPC: parâmetros efetivos com variação de poropressão
E-DP: parâmetros efetivos em condições drenadas
EP-PWPC: modelo elasto-plástico com variação de poropressão
EP E: modelo elasto-plástico em condições efetivas (drenadas)
LRR: taxa de indução de poropressão (load response ratio)
O aterro será modelado por dois materiais. Sigma, peso 1,8kN/m3; Slope, peso 18kN/m3.
Material Categoria Modelo
c‘
(kPa)
φ‘
(°)
E
(MPa)
γ
(kN/m3)
Poisson θsat θres
k
(m/dia)
k
(m/s)
LRR
Areia Média E-PWPC EP-PWPC 0 30 30 18 0,33 0,45 0,045 8,64 1e-4 0,5
Aterro E-DP EP E 10 28 15 1,8 0,33 - - - - -
Aterro (Slope) E-DP EP E 10 28 15 18 0,33 - - - - -
Dreno E-PWPC EP-PWPC 0 30 20 18 0,33 0,45 0,045 8,64e-4 1e-8 1
Solo Mole E-PWPC EP-PWPC 0 25 4 17 0,4 0,5 0,1 8,64e-6 1e-10 1
201
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Material - Aterro
Peso/10
Material – Aterro (Slope)
202
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Inserção dos Drenos – Elementos de Interface
Construção do Aterro
Na janela “KeyIn Analyses”, clique em “Add”, em “Sigma/W Analysis” e em
“Coupled Stress/PWP”.
203
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Construção do Aterro
 Renomeie a análise para “2.1 – Etapa 1”. Em “Settings” selecione “Parent Analysis”
em “Initial Stress Conditions from” e em “Initial PWP Conditions from”.
Construção do Aterro
 Na aba “Advanced”, em “Body Force” marque a opção “Apply in All Steps”.
204
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Construção do Aterro
 Na aba “Time” altere a
opção “Duration” para
10 (número de dias
para a construção da
primeira etapa).
Em “# os steps”
selecione “10” e em
“Save Every” selecione
“2 steps” (o programa
irá salvar os resultados
a cada 2 steps).
Inserindo Materiais
Na aba “Draw” clique em “Materials” e aplique o
material “Aterro” na região indicada.
205
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Etapas Seguintes
 Em “KeyIn Analyses” clique em “Add”, em “Sigma/W Analysis” e em “Coupled
Stress/PWP” e renomeie a análise para “3 - Adensamento”

Adensamento

206
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Poropressão – Excesso de Poropressão
Final de Construção
Excesso de
Poropressão
Poropressão
Deslocamentos Verticais
Final de Construção – Longo Prazo
207
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Zonas de Plastificação
IGS Brasil
Deformações plásticas concomitantes com o adensamento.
Comportamento havendo apenas o adensamento.
Comportamento do Recalque de Fundação
Recalque central menor. Recalque lateral majorado pelo movimento de rotação
da zona potencial de ruptura, deformações plásticas. Elevação das bordas.
208
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Perfil Central de Excesso de Poropressão
Perfil de Excesso de Poropressão
10 days
20 days
30 days
120,2 days
180 days
365 days
Y
 (
m
)
Excess PWP (kPa)
0
2
4
6
8
10
-20 0 20 40 60 80 100 120 140
Estudo de Estabilidade - Slope
209
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Análise de Estabilidade Pós Construção
Em “KeyIn Analyses” clique em “Add”, “Slope/W Analysis” e em “Limit
Equilibrium”.
Solver – Comportamento do FS no Tempo
Final da Construção
210
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Comportamento do FS no Tempo

90 dias depois do
Final da Construção
31 dias depois do
Final da Construção
Comportamento do FS no Tempo

150 dias depois do
Final da Construção
Estabilidade de
Longo Prazo
211
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
FS x Tempo
1 Ano - FS=1,35
Longo Prazo - FS=1,46
Aterro Reforçado
Clonar a análise 4 – Estabilidade do Talude.
Renomear para 5 – Talude Reforçado
212
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.comParâmetros da Geogrelha – Estudo por Tentativas
Adesão: 5kPa (10+0)/2
Atrito: 29° (28+30)/2
Inserção da
Geogrelha
Clicar no ponto de inserção
e dentro do modelo.
Inserção da Geogrelha
30m
213
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Talude Reforçado – Pós-Construção
Final de
Construção
Estudo Comparativo
Carga Plena de
200kN/m
214
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Escolha da Geogrelha

Estudo Tensão Deformação com Geogrelha
Salve o arquivo (salve as) com a extensão Geogrelha
215
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
GeoGrelha – J=1.500kN/m – Trup=200kN/m
Aplicar a GeoGrelha em Todas as Análises
216
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Carga Máxima na GeoGrelha
Carga na GeoGrelha
A carga de trabalho máxima no reforço ocorre no final da
construção (t=30dias) sendo igual a 36,4kN/m (3x36,4=109kN/m).
217
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Caso 1
Após dias consecutivos de chuvas amenas e intensas ocorreu o primeiro
deslizamento de terra na base da encosta.

 Depois de ocorrido este
deslizamento, um processo
contínuo de movimentação
translacional em cunha foi
registrado.
Estudo de Caso
 A cunha em questão apresentava-se como um bloco rígido de grande
dimensão. Numa avaliação aproximada, a seção da cunha tinha 30 metros
de altura e 100 metros de extensão.

Recapeamento aberto em poucos dias. Recapeamento feito após abertura
das trincas.
218
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Caso
Efeito progressivo de destruição de uma
casa localizada na crista do talude
devido ao movimento de ruptura.
Estudo de Caso
Destruição de casas localizadas no pé
do talude.
219
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Fator de Segurança Local
Fator de Segurança Local
FS Local < 1
Possibilidade de Ruptura Progressiva
Queda gradual de FS em
direção a jusante do talude.
Equilíbrio Limite entre
as fatias 15 e 21.
438
220
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
FS versus x
439
Corte da 1ª Rampa – Terreno Estável – 1° de julho

EL 544
Estudo de Caso 2

221
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Deslizamento Local na 1ª Rampa – 16 de Julho
EL 544
EL 534
Ruptura Global – 19 de Julho
222
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Ruptura Lateral – 23 de Julho
Perfil Geológico-Geotécnico
Distância (m)
0 15 30 45 60 75 90 105 120 135 150 165 180 195 210 225 240 255 270
E
le
v
a
ç
ã
o
 (
m
)
510
520
530
540
550
560
570
580
590
600
610
EL 534
EL 544
223
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
FS = 1,42 – Sem Ruptura em Campo
F
a
to
r
d
e
 S
e
g
u
ra
n
ç
a
 L
o
c
a
l
X (m)
0,8
1
1,2
1,4
1,6
1,8
2
2,2
140 145 150 155 160 165 170
1,42
EL 544
FS=1,27 - Início da Ruptura Progressiva
F
a
to
r
d
e
 S
e
g
u
ra
n
ç
a
 L
o
c
a
l
X (m)
0,8
0,9
1
1,1
1,2
1,3
1,4
1,5
1,6
1,7
1,8
1,9
2
130 135 140 145 150 155 160 165 170 175
1,27
EL 534
EL 544
224
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Estudo de Caso 3
Processo de Ruptura de Talude
Foto: Pedro Triginelli/G1.
Trincas na fachada do Edifício Vale dos Buritis,
Belo Horizonte. Imagem de julho de 2009
(Google Maps).
Ruptura Progressiva – ... 2009 ... 2012

448
225
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
Ruptura Talude – Queda de Dois Prédios
O colapso efetivamente ocorreu no
dia 10 de janeiro de 2012.
449
Fator de Segurança Local – Slope/Sigma
Ruptura Progressiva
450
226
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
227
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
228
COBRAMSEG – 19 a 22 de outubro de 2016 – Belo Horizonte/MG
XVIII Congresso Brasileiro de Mecânica dos Solos e Eng. Geotécnica
Técnicas e Artifícios de Modelagem Numérica - Sistema GeoStudio
Prof. Saulo Gutemberg Silva Ribeiro - D.Sc.
geofast.com.br – saulogft@hotmail.com
A ruptura de uma barragem pode gerar consequências catastróficas ao
meio ambiente e grande perda de vidas humanas. Como sabido, o Brasil
possui um número expressivo de barragens, função dos recursos
hídricos disponíveis e crescente exploração mineral. Assim, além das
barragens para geração de energia elétrica têm-se de forma crescente
as barragens de acumulação de água e resíduos de mineração. Para
melhorar as condições de segurança destas obras é de fundamental
importância o aprimoramento profissional de todos os profissionais
envolvidoscom este importante tema. É também importante
apresentar subsídios e critérios para avaliação das condições de
segurança das obras já existentes, reduzindo a possibilidade de
acidentes e suas graves consequências. O curso de engenharia de
barragens da GeoFast motiva a cultura de segurança de barragens, com
foco no potencial humano e tecnológico.
Justificativa
Profissionais graduados ou graduandos (últimos períodos) das áreas de
Engenharia Civil, Ambiental, de Minas e Geológica.
Público Alvo
Investimento (turma reduzida)
Preço à vista: R$ 4.600,00 (promoção até 10/11/16).
A prazo:
• 8 parcelas de R$ 595,00 (1ª parcela em 10/11/16)
• 7 parcelas de R$ 688,80 (1ª parcela em 10/12/16)
• 6 parcelas de R$ 809,28 (1ª parcela em 10/01/17)
Para atender plenamente os alunos do setor produtivo, as disciplinas
são ministradas às sextas-feiras e aos sábados de 8h30 às 16h30.
O curso tem início em 10/02/17 e término em 1°/07/17 com aulas uma
vez por mês, totalizando 84 horas presenciais.
Local: Rua Ministro Orozimbo Nonato, 102, Edifício Icon, Torre A, Salas
2207 e 2209 (sede própria), Vila da Serra, Nova Lima/Belo Horizonte.
Horário, Duração e Local
Coordenador
Saulo Gutemberg Silva Ribeiro - Doutor em Geotecnia pela COPPE/UFRJ
Diretor, Professor e Consultor GeoFast – Professor NUGEO/UFOP
Suporte técnico oficial da GeoSlope International Ltd. no Brasil
1 - Interpretação de Ensaios - Parâmetros Geotécnicos - 14 horas
Data: 10/fev e 10/mar
Professor: Saulo Gutemberg Silva Ribeiro (Doutor em Geotecnia)
D.Sc. COPPE/UFRJ; M.Sc. PUC/RJ; prof. UFOP 1989-2012; diretor GeoFast; suporte oficial
GeoSlope; prof. PUC-Minas IEC; professor NUGEO-UFOP.
2 - Hidrologia Aplicada a Barragens - 14 horas
Data: 11/fev e 11/mar
Professor: Osmar de Vasconcelos Costa (Mestre em Recursos Hídricos)
Eng. Civil Hidrotécnico UFMG; M.Sc. UFMG; Consultor; prof. PUC-MG (2014/2015); prof. Uni-
BH (2015/atual).
3 – Estruturas de Barramento – 14 horas
Data: 07/abr e 05/mai
Professor: Jorge Felippe S. Filho (Doutor em Geotecnia)
D.Sc.; Diretor CMEC; professor NUGEO-UFOP; consultor e projetista.
4 - Estabilidade e Percolação em Barragens (programas Slope e Seep) - 7 horas
Data: 08/abr
Professor: Saulo Gutemberg Silva Ribeiro (Doutor em Geotecnia)
D.Sc. COPPE/UFRJ; M.Sc. PUC/RJ; prof. UFOP 1989-2012; diretor GeoFast; suporte oficial
GeoSlope; prof. PUC-Minas IEC; professor NUGEO-UFOP.
5 - Estudo Tensão Deformação em Barragens (programa Sigma) - 7 horas
Data: 06/mai
Professor: Saulo Gutemberg Silva Ribeiro (Doutor em Geotecnia)
D.Sc. COPPE/UFRJ; M.Sc. PUC/RJ; prof. UFOP 1989-2012; diretor GeoFast; suporte oficial
GeoSlope; prof. PUC-Minas IEC; professor NUGEO-UFOP.
6 - Barragens de Rejeito de Mineração - 7 horas
Data: 02/jun
Professora: Terezinha J. Espósito (Doutora em Geotecnia)
D.Sc./UnB; profa. Associada aposentada UFMG - profa. NUGEO/UFOP; consultora.
7 - Legislação de Barragens e Gestão de Risco - 14 horas
Data: 03/jun e 01/jul
Professora: Teresa Cristina Fusaro (Mestre em Geotecnia)
M.Sc. UFOP/MG; Gerente Segurança de Barragens Cemig 2005-2013; Diretora FUSARO
Engenharia e Consultoria Ltda.
8 - Estudo de Liquefação em Barragens de Rejeito (programa Slope) - 7 horas
Data: 30/jun
Professor: Saulo Gutemberg Silva Ribeiro (Doutor em Geotecnia)
D.Sc. COPPE/UFRJ; M.Sc. PUC/RJ; prof. UFOP 1989-2012; diretor GeoFast; suporte oficial
GeoSlope; prof. PUC-Minas IEC; professor NUGEO-UFOP.
Programação do Curso - Professores
Obrigado!
saulogft@hotmail.com
www.geofast.com.br
Serra de Itabirito/MG
