Prova - Exercícios III - Ciclonagem
GRUPO 5) 5- Deseja-se especificar uma bateria de ciclones Lapple para operar com 100 m3/min de gás carregado com cinzas de carvão. Densidade das partículas de carvão é 2,3 g/cm3. São as seguintes as propriedades do gás: massa específica de 4,43×10-1 g/cm3 e viscosidade de 0,035 cP (centipoise). A bateria deve funcionar com descarga de sólida intermitente e deseja-se uma eficiência global de coleta superior a 85%. Distribuição granulométrica das partículas:


Cálculo do Diâmetro de Corte

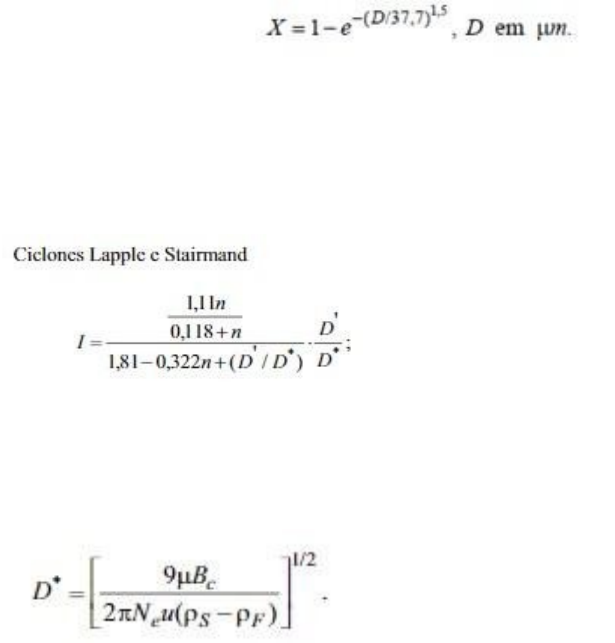

Este cálculo resulta da equação abaixo:

Onde: I = 0,85; D’ = 37,7µm; n = 1,5 e D* = 6,0 µm

Estimativa de Dc

Utilizando u = 15,0 m/s como recomendado na tabela abaixo e sabendo que Bc x Hc = D2c / 8 e o diâmetro da parte cilíndrica do ciclone é Dc = 49,6cm


Então: 	N = Q / Q1 = 3,6.
Estimativa de Dc considerando 4 ciclones
A vazão de cada ciclone é dada por
Q1 = Q / 4 = 25m3/min
Sabendo que através da equação

que Dc = 48cm, levando a uma velocidade u = 14,5 m/s (valor dentro da faixa recomendada para operação de ciclone Lapple)

Cálculo da Potência do Soprador


Dados:
P em cv
Q em m³/s
∆p1 em mm
E é a eficiência elétrica do motor
 Pelo resultado da equação, temos:

E da equação:

Com os dados da Tabela 1, chegamos em P = 2cv.

Conclusões
A partir desses resultados chega-se às especificações:
Quatro unidades em paralelo com Diâmetro Dc = 0,48m ou Dc = 48cm; Velocidade do gás u = 14,5 m/s (dentro da faixa recomendada); 	Potência do soprador P = 2cv.
