UTFPR Pato Branco
Engenharia Elétrica
Análise de Circuitos Elétricos II Primeira Prova – 2023-I (Corrigida) 28/04/2023

Nome: _________________________________________________________

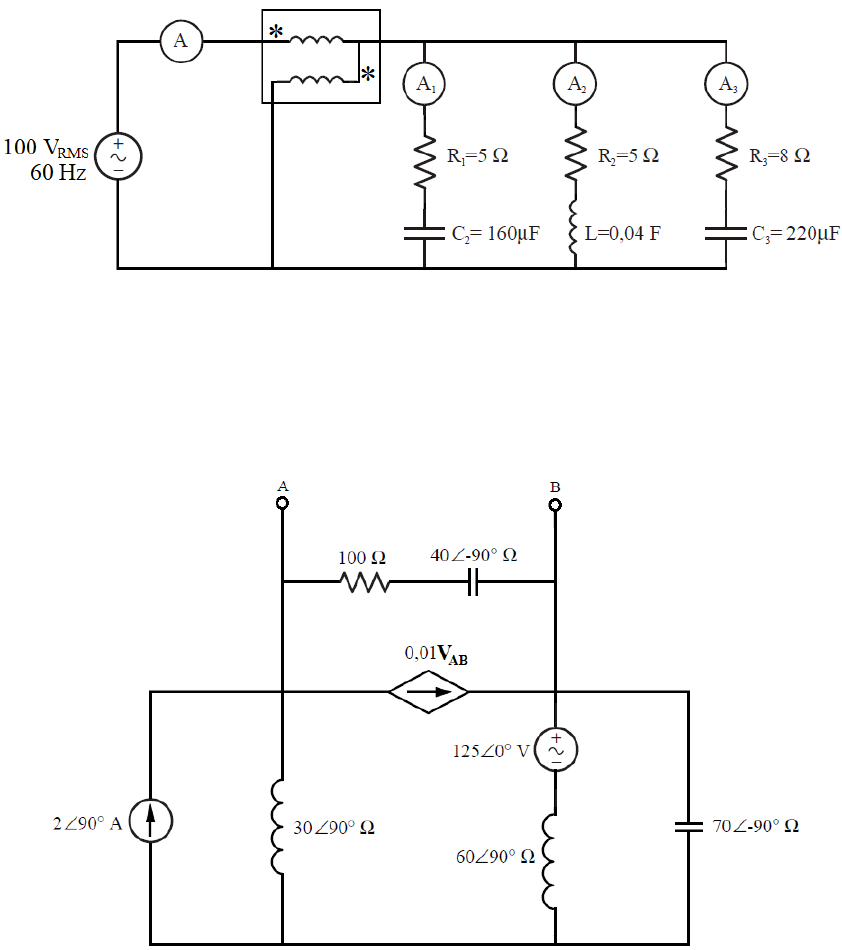

1. (3,5 pontos) No circuito da figura 1, considere os amperímetros (A, A1, A2 e A3) e o wattímetro ideais.
Determine:
a) A leitura de todos os instrumentos.
b) A característica e a natureza dos elementos da impedância equivalente do circuito.
c) A potência complexa e o fator de potência para cada ramo.
d) A potência reativa total indicando se ela está adiantada ou atrasada.
e) A potência aparente total.
f) A potência complexa da fonte de alimentação.

Figura 1

2. (3,0 pontos) O circuito da Figura 2 está operando no regime permanente, com f = 50 Hz. Determine:
a) VTH entre os terminais A-B.
b) IN entre os terminais A-B.
c) Qual impedância Z deve ser ligada nos terminais A-B para transferir a máxima potência? Qual o valor
desta potência?
(Dica: use transformação de fontes onde for/achar conveniente)

Figura 2

3. (3,5 pontos) A carga (potência consumida) de uma fábrica de alimentos é de 250 kW com FP=0,7, sendo
alimentada com uma tensão de 1200 V, 60 Hz. De acordo com o contrato assinado com a concessionária, a fábrica
deve pagar uma multa se o fator de potência for inferior a 0,85.
a) Determine e indique as características do elemento que deve ser usado para reduzir a multa a zero.
b) Determine a potência ativa e a potência aparente da fábrica antes e após a correção do fator de potência.
UTFPR Pato Branco
Engenharia Elétrica
Análise de Circuitos Elétricos II Prova Substitutiva da Primeira Prova – 2023-I 11/05/2023

Nome: _________________________________________________________


1. (3,5 pontos) No circuito da figura 1, considere os amperímetros (A, A1, A2 e A3) e os wattímetros (W1 e W2)
ideais. Determine:
a) A leitura de todos os instrumentos.
b) A potência complexa e o fator de potência para cada ramo (impedância).
c) A potência reativa total indicando se ela está adiantada ou atrasada.
d) A potência aparente total e a potência complexa da fonte de alimentação.

Figura 1

2. (3,0 pontos) O circuito da Figura 2 está operando no regime permanente, com f = 50 Hz. Determine:
a) VTH entre os terminais A-B.
b) IN entre os terminais A-B.
c) A impedância Z deve ser ligada nos terminais A-B para transferir a máxima potência, e o valor desta
potência.

Figura 2

3. (3,5 pontos) O circuito da figura 3 mostra um gerador Ug que, através de uma linha com impedância (0,1 + j0,2) Ω
alimenta uma carga (uma fábrica) representada por duas cargas: (1) lâmpadas da iluminação com 14 kW; (2)
motor de 12,5 kW com FP=0,7 atrasado. Considere a frequência igual a 50Hz.
a) Calcular a tensão do gerador Ug para que a tensão entre os terminais A-B seja de 220∠0o V.
b) Se é ligado um capacitor C em paralelo com as cargas (segundo a linha tracejada) para elevar o fator de
potência da fábrica à unidade (FP=1), determine a potência reativa do capacitor e o valor de C.

Figura 3
UTFPR Pato Branco
Engenharia Elétrica
Análise de Circuitos Elétricos II Prova de Recuperação – 2023-I 04/07/2023

Nome: _________________________________________________________


1. (3,5 pontos) No circuito da figura 1,
a) Determine Io.
b) Determine Vo.

Figura 1


2. (3,5 pontos) No circuito da figura 2, ZA = 20∠30º Ω, ZB = 60∠0º Ω e ZC = 40∠-30º Ω são as impedâncias de
carga.
a) Determine as correntes de fase na carga.
b) Determine a potência complexa em cada impedância de carga.
c) Determine as correntes de linha.
d) Determine a leitura de cada wattímetro (Wm1 e Wm2).
e) Mostre que a soma das leituras dos wattímetros é igual à potência média total fornecida à carga trifásica.

Figura 2


3. (3,0 pontos) Uma fonte trifásica em equilíbrio fornece potência a três cargas. As cargas são as seguintes:
Carga 1: 24 kVA com fp= 0,6 em atraso
Carga 2: 10 kW com fp= 0,75 em atraso
Carga 3: desconhecida
Se a tensão de linha na carga é de 208 V(rms), a magnitude da potência complexa total é de 35,52 kVA e o fator
de potência combinado na carga é de 0,88 em atraso, determine a carga desconhecida (potência complexa,
potência real, potência reativa, potência aparente e fator de potência).
thiagozamboni1810@gmail.com
Rectangle
UTFPR Pato Branco - Engenharia Elétrica
AC25EL-Análise de Circuitos Elétricos II Primeira Prova – 2023-II 06/10/2023

Nome: _________________________________________________________


1. (3,5 pontos) No circuito da Figura 1, Vg =200 V.
a) Com a chave S aberta, foram obtidas as seguintes leituras: A1 = 1 A; W1 = 160 W (de caráter indutivo), V1 =
200 V. Calcular os valores de R1, X1 e X2.
b) Com a chave S fechada, foram obtidas as seguintes leituras: A1 = √2 A; W1 = 280 W (de caráter capacitivo).
Calcular os valores de R3 e X3.
c) Calcular a potência complexa, a potência aparente, a potência média, a potência reativa e o fator de potência da
fonte de alimentação.

Figura 1

2. (3,0 pontos) O circuito da Figura 2 está operando no regime permanente alimentado por uma fonte de tensão e uma
fonte de corrente. Determine:
a) VTH entre os terminais A-B.
b) IN entre os terminais A-B.
c) Qual impedância Z deve ser ligada nos terminais A-B para transferir a máxima potência? Qual o valor desta
potência?

Figura 2

3. (3,5 pontos) Uma obra é alimentada por uma rede de 220 V, 50 Hz, para suprir as seguintes cargas: (carga 1) um
guindaste de 11,11 kW com fator de potência 0,8 atrasado; (carga 2) duas betoneiras de 4181,81 W cada uma com
fator de potência 0,75 atrasado; (carga 3) uma máquina de solda de 5154,64 W com fator de potência 1. Determine,
a) A corrente em cada carga.
b) A corrente total e o fator de potência da rede de alimentação indicando se está atrasada ou adiantada.
c) A potência complexa, potência aparente, potência ativa e potência reativa para cada uma das cargas.
d) O valor da capacitância que deve ser ligada em paralelo com as cargas para elevar o fator de potência da
instalação a 0,9.
e) Qual será a nova corrente total da rede com o capacitor ligado.
UTFPR Pato Branco
Engenharia Elétrica
Análise de Circuitos Elétricos II Prova de Recuperação – 2023-II 19/12/2023

Nome: _________________________________________________________

1. (3,5 pontos) No circuito da Figura 1, Vg =200 V.
a) Com a chave S aberta, foram obtidas as seguintes leituras: A1 = 1 A; W1 = 160 W (de caráter indutivo), V1 =
200 V. Calcular os valores de R1, X1 e X2.
b) Com a chave S fechada, foram obtidas as seguintes leituras: A1 = A; W1 = 280 W (de caráter capacitivo).
Calcular os valores de R3 e X3.
c) Calcular a potência complexa e o fator de potência da fonte de alimentação.


 Figura 1

1. (3,0 pontos) No circuito da figura 2, determine a tensão v(t) no capacitor. Considere que: vs(t) = 10 cos 2t V;
M1 = 2 H; M2 = M3 = 1 H.

Figura 2

2. (3,5 pontos) Um gerador trifásico equilibrado, de sequência positiva abc, de 380 V a 50 Hz alimenta uma indústria
que possui três cargas, como mostra a figura 3. A carga 3 é composta por três impedâncias iguais Z3 = 3 + j3 ohms
ligadas em Δ.
(Dica: supor que as cargas 1 e 2 estão ligadas em estrela; escolher como referência a tensão de fase Van do gerador
trifásico)
Determinar,
a) A corrente que consome cada uma das cargas e a corrente de linha total.
b) A potência aparente, ativa, reativa e complexa fornecida pelo gerador trifásico e o fator de potência do
gerador.
c) Deseja-se melhorar o fator de potência com um banco de capacitores ligados em estrela, como mostraa
figura 3. Determine a capacitância C destes capacitores para obter um fator de potência igual a 1.



Figura 3
