CAPÍTULO 7 – FUNDAÇÕES

Fundações são os elementos estruturais com função de transmitir as cargas da estrutura
ao terreno onde ela se apoia. Deste modo, devem ter resistência adequada para suportar às tensões
causadas pelos esforços solicitantes. Além disso, o solo necessita de resistência e rigidez
apropriadas para não sofrer ruptura e não apresentar deformações exageradas ou diferenciais.
Para se escolher a fundação mais adequada, deve-se conhecer os esforços atuantes
sobre a edificação, as características do solo e dos elementos estruturais que formam as fundações.
Assim, analisa-se a possibilidade de utilizar os vários tipos de fundação, em ordem crescente de
complexidade e custos. Fundações bem projetadas correspondem de 3% a 10% do custo total do
edifício; porém, se forem mal concebidas e mal projetadas, podem atingir 5 a 10 vezes o custo da
fundação mais apropriada para o caso.
De acordo com a NBR 6122 as fundações se dividem em duas categorias, as fundações
diretas ou superficiais e as fundações profundas, que são tratadas neste capítulo.


7.1 Fundações Superficiais

A NBR 6122 define as fundações superficiais como o elemento estrutural em que a carga
é transmitida ao terreno, predominante pelas pressões distribuídas sob a base da fundação e, em
que a profundidade de assentamento em relação ao terreno adjacente é inferior a duas vezes a
menor dimensão da fundação (Figura 7.1).


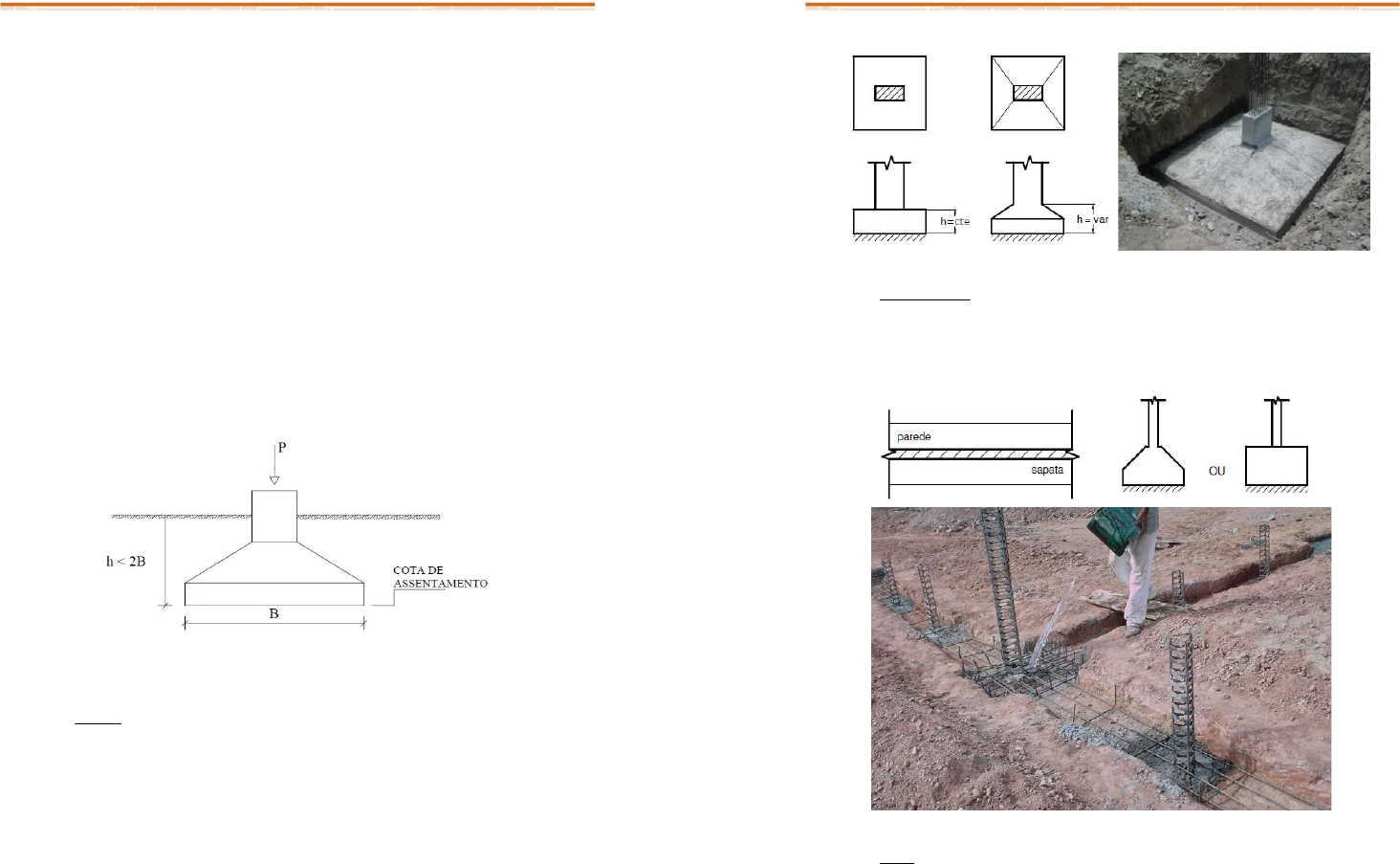

Figura 7.1 – Esquema para fundação superficial segundo a NBR 6122



Os tipos de fundação superficial que se enquadram nesta definição são:

 Sapata:

Elemento de fundação superficial de concreto armado, dimensionado de modo que as
tensões de tração nele produzidas não podem ser resistidas pelo concreto, de que resulta o emprego
de armadura. Pode ter espessura constante ou variável (Figura 7.2), e sua base em planta é
normalmente quadrada, retangular ou trapezoidal.









 CAPÍTULO 7 – FUNDAÇÕES

Figura 7.2 – Sapata isolada



 Sapata Corrida

Sapata sujeita à ação de uma carga distribuída linearmente ou de pilares ao longo de um
mesmo alinhamento.

Figura 7.3 – Sapata corrida




 Bloco

Elemento de fundação superficial de concreto, dimensionado de modo que as tensões de
tração nele produzidas possam ser resistidas pelo concreto, sem necessidade de armadura. Pode
ter as faces verticais, inclinadas ou escalonadas e apresentar planta de seção quadrada ou
retangular.

 CAPÍTULO 7 – FUNDAÇÕES

Figura 7.4 – Bloco de concreto



 Sapata Associada

Sapata comum a vários pilares, cujos centros, em planta, estejam situados em um mesmo
alinhamento. Transmitem ações de dois ou mais pilares, e é utilizada como alternativa quando a
distância entre duas ou mais sapatas é pequena.


Figura 7.5 – Sapata associada


 CAPÍTULO 7 – FUNDAÇÕES

 Radier

Sapata associada que abrange todos os pilares de obras ou carregamento distribuídos
(tanques, depósitos, silos, etc.). São elementos contínuos que podem ser executados em concreto
armado, protendido ou reforçado com fibras.


Figura 7.6 – Fundação em radier




 Vigas de Fundação

Fundação comum a vários pilares, cujos centros, em planta, não estejam situados no
mesmo alinhamento ou para carga linear. Da utilização de viga de equilíbrio resultam cargas nas
fundações diferentes das cargas dos pilares nelas atuantes.


Figura 7.7 – Viga de fundação






















 CAPÍTULO 7 – FUNDAÇÕES

7.2 Fundações Profundas


De acordo com a NBR 6122 o elemento de fundação que transmite a carga ao terreno
pela base (resistência de ponta), por sua superfície lateral (resistência de atrito do fuste) ou por uma
combinação das duas, e está assente em profundidade em relação ao terreno adjacente superior
ao dobro de sua menor dimensão em planta, é denominado de fundação profunda. Observe a
ilustração da Figura 7.8.


Figura 7.8 – Esquema para fundação profunda segundo a NBR 6122



A NBR 6122 divide as fundações profundas em dois grupos: estaca e tubulão.

a) Estacas: elemento estrutural esbelto que, colocado ou moldado no solo por cravação
ou perfuração, tem a finalidade de transmitir cargas ao solo, seja pela resistência sob
sua extremidade inferior (resistência de ponta ou de base), seja pela resistência ao
longo de sua superfície lateral (resistência de fuste) ou por uma combinação das duas.
b) Tubulão: elemento de fundação profunda, cilíndrico, em que, pelo menos na sua etapa
final de escavação, há descida de operário. Pode ser feito a céu aberto ou sob ar
comprimido (pneumático), e ter ou não base alargada.

Os diferentes tipos de estacas existentes diferem entre si pelo processo executivo e
materiais de que são constituídos, sendo classificados por diversos critérios:

a) Efeito produzido no solo:

Estacas que produzem grande, pequena ou nenhum deslocamento do solo de fundação
durante a sua execução.



b) Processo de execução:
 CAPÍTULO 7 – FUNDAÇÕES


 Estacas moldadas in loco: estacas de concreto moldadas após a realização da
perfuração prévia, ou simultânea, no terreno de fundação, destacando-se: as
estacas tipo Franki; estacas escavadas sem lama betonítica (estacas tipo Strauss,
estacas escavadas mecanicamente com trado helicoidal, estacas tipo broca, etc.);
estacas tipo hélice contínua; estacas escavadas com lama betonítica; estacas
injetadas (micro-estacas e as estacas raiz);
 Estacas pré-moldadas: onde a execução e confecção do elemento estrutural são
anteriores à cravação das estacas, que normalmente é executada a percussão,
ou prensagem, destacando-se: estacas de concreto; estacas de madeira; estacas
metálicas.

c) Forma de funcionamento:

 Estacas de ponta: trabalham basicamente pela resistência de ponta;
 Estacas de atrito ou flutuante: trabalham somente por atrito lateral desenvolvido
no fuste;
 Estacas mistas: trabalham pela resistência de ponta e por atrito lateral.

d) Forma de carregamento:

 Estacas de compressão;
 Estacas de tração;
 Estacas de flexão.


A escolha do tipo de estaca depende de uma série de fatores. Hachich et al. (1998)
enumerou aspectos utilizados para a escolha do tipo de estaca para determinada obra:

 Esforços nas fundações: nível de cargas nos pilares, e esforços de tração e flexão.
 Características do subsolo: argilas muito moles dificultam a execução de estacas de
concreto moldada in loco; solos muitos resistentes são difíceis de serem atravessados
por estacas pré-moldadas executadas por cravação; os matacões dificultam a
execução de qualquer tipo de estaca; o nível de água elevado dificulta a execução de
estacas de concreto moldadas in loco; aterros executados sobre camadas de solo
mole, ainda em adensamento, fazem com que seja desenvolvido atrito negativo nas
estacas executadas nesta camada.
 Características da obra: acesso de equipamentos em terrenos acidentados; limitação
de altura para instalação do equipamento; obras distantes dos grandes centros que
oneram custo dos equipamentos.
 Características de construção vizinhas: tipo e profundidade das fundações; existência
de subsolo; sensibilidade a vibrações; danos já existentes.


7.2.1 Estacas

A seguir são apresentadas as definições, processos executivos, vantagens e
desvantagens de alguns dos principais tipos de estacas empregadas no Brasil como elemento de
fundação.


a) Estaca tipo Franki
 CAPÍTULO 7 – FUNDAÇÕES


Estaca executada por meio da cravação no terreno de um tubo de ponta fechada, por meio
da bucha, e execução de uma base alargada, que é obtida introduzindo-se no terreno certa
quantidade de material granular por meio de golpes de um pilão. A estaca do tipo Franki foi
empregada pela primeira vez no Brasil em 1935, na Casa Publicadora Baptista no Rio de Janeiro
(Hachich et al., 1998).
Para a execução das estacas tipo Franki é necessário um bate-estaca, cujascaracterísticas estão descritas na Tabela 7.1, tubos para revestimento do furo e pilões, cujas
principais características estão descritas na Tabela 7.2.

Tabela 7.1 – Características dos bate-estacas (Hachich et al., 1998)
Categoria/Característica Tipo 1 Tipo 2 Tipo 3
Altura da torre (m) 13,5 20 30
Peso do guincho (kN) 70 a 100 120 a 150 180
Comprimento dos tubos 30 a 52 30 a 60 30 a 60
Profundidade da estaca 15 a 18 20 a 25 30

Tabela 7.2 – Características dos tubos e pilões (Hachich et al., 1998)
Característica/Tipo Tipo 1 Tipo 2 Tipo 3 Tipo 4 Tipo 5
Diâmetro do tubo (cm) 30 35 40 52 60
Peso do tubo (kN/m) 1,4 1,75 2,25 3,65 4,50
Pilão (kN) 10 15 20 28 35
Diâmetro do pilão (cm) 18 22 25 31 38


Figura 7.9 – Etapas de execução das estacas tipo Franki

 CAPÍTULO 7 – FUNDAÇÕES

A Figura 7.92 apresenta a sequencia de execução das estacas tipo Franki, classificadas
como estacas de grande deslocamento, que são:
 Etapa 1: posicionamento do tubo de revestimento e formação da bucha a partir do
lançamento de brita e areia no interior do tubo e compactação pelo impacto do pilão
fazendo o material aderir fortemente ao tubo;
 Etapa 2: cravação do tubo no terreno por meio da aplicação de sucessivos golpes do
pilão na bucha formada na etapa anterior;
 Etapa 3: terminada a cravação, o tubo é preso à torre do bate-estaca por meio de cabos
de aço, para expulsar a bucha e iniciar a execução da base alargada, que se dá pelo
apiloamento de camadas sucessivas de concreto quase seco;
 Etapa 4: colocação da armação da estaca, tomando-se o cuidado de garantir a sua
ligação com a base alargada;
 Etapa 5: concretagem do fuste, com o lançamento de camadas sucessivas de pequena
altura de concreto e recuperação do tubo;
 Etapa 6: Finalização do processo executivo, onde a concretagem do fuste ocorre até
30 cm acima da cota de arrasamento.

A execução das estacas do tipo Franki para ser bem sucedida depende do atendimento
ao método executivo, do uso de equipamentos adequados e mão-de-obra especializada e
experiente. Pelas características do processo executivo, as estacas tipo Franki não são
recomendadas para execução em terrenos com matacões, situações em que as construções
vizinhas não possam suportar grandes vibrações, e terrenos com camadas de argila mole saturada,
devido aos possíveis problemas de estrangulamento do fuste.


b) Estacas tipo broca

Tipo de fundação profunda executada por perfuração com trado, conforme mostrado na
Figura 7.10, e posterior concretagem in loco, normalmente com diâmetro variando entre 15 e 25 cm
e comprimento de até 6,0 m.
As estacas tipo broca apresentam como vantagem o fato de não provocar vibrações
durante a sua execução, evitando desta forma, danos nas estruturas vizinhas, além de poder servir
de cortinas de contenção para construção de subsolos, quando executadas de forma justapostas.
Entretanto, as principais desvantagens referem-se às limitações de execução em profundidades
abaixo do nível d’água, principalmente em solos arenosos, devendo-se também evitar a sua
execução em argilas moles saturadas, a fim de evitar possíveis estrangulamentos no fuste da
estaca.

Figura 7.10 – Etapas de execução das estacas broca

 CAPÍTULO 7 – FUNDAÇÕES

c) Estaca tipo Strauss

Estaca executada por perfuração através de piteira, com uso parcial ou total de
revestimento recuperável e posterior concretagem in loco.
A execução requer um equipamento constituído de um tripé de madeira ou de aço, um
guincho acoplado a um motor (combustão ou elétrico), uma sonda de percussão munida de válvula
em sua extremidade inferior, para a retirada de terra, um soquete com aproximadamente 300 kg,
tubulação de aço com elementos de 2 a 3 metros de comprimento, rosqueáveis entre si, um guincho
manual para retirada da tubulação, além de roldanas, cabos de aço e ferramentas. A Figura 7.11
mostra os equipamentos utilizados para a execução das estacas do tipo Strauss.

Figura 7.11 – Etapas de execução das estacas tipo Strauss



A estaca tipo Strauss apresenta a vantagem de leveza e simplicidade do equipamento, o
que possibilita a sua utilização em locais confinados, em terrenos acidentados ou ainda no interior
de construções existentes, com o pé direito reduzido. Outra vantagem operacional é de o processo
não causa vibrações que poderiam provocar danos nas edificações vizinhas ou instalações que se
encontre em situação relativamente precária.




 CAPÍTULO 7 – FUNDAÇÕES

e) Estacas tipo hélice contínua

Tipo de fundação profunda constituída por concreto moldado in loco, executada por meio
de trado contínuo e injeção de concreto, sob pressão controlada, através da haste central do trado
simultaneamente a sua retirada do terreno. A Figura 7.12 mostra o equipamento empregado para
execução das estacas do tipo hélice contínua.


Figura 7.12 – Estaca do tipo hélice contínua

Fonte: http://rochaabreu.blogspot.com.br


As fases de execução das estacas tipo hélice contínua estão ilustradas esquematicamente
na Figura 7.13, que também apresenta uma breve descrição para cada uma delas.







Figura 7.13 – Etapas de execução para estaca do tipo hélice contínua
 CAPÍTULO 7 – FUNDAÇÕES




Dentre as principais vantagens deste tipo de estaca destacam-se a elevada produtividade,
promovida pela versatilidade de equipamento, que por sua vez leva à economia devido à redução
dos cronogramas de obra, pode ser executada na maior parte dos maciços de solo, exceto quando
ocorrem matacões e rochas, não produz distúrbios e vibrações típicos dos equipamentos a
percussão, controle de qualidade dos serviços executados, além de não causar a descompressão
do terreno durante a sua execução. As principais desvantagens estão relacionadas ao porte do
equipamento, que necessita de áreas planas e de fácil movimentação, pela sua produtividade exige
central de concreto no canteiro de obras, e pelo seu custo é necessário um número mínimo de
estacas a se executar para compensar o custo com a mobilização do equipamento.


f) Estacas injetadas

Tipo de fundação profunda executada através de injeção sob pressão de produto
aglutinante, normalmente calda de cimento ou argamassa de cimento e areia, com o objetivo de
garantir a integridade do fuste ou aumentar a resistência por atrito lateral, de ponta, ou de ambas.
A injeção do produto aglutinante pode ser feita durante, ou após a instalação da estaca.
Segundo Hachich et al. (1998), as estacas injetadas diferem dos demais tipos por poderem
ser executadas com maiores inclinações (0º a 90º), apresentar resistência de fuste bastante
superior, se comparada aos demais tipos de estaca com mesmos diâmetros, e resistir a esforços de
compressão e tração, desde que convenientemente armadas, com a mesma eficiência, pelo fato de
resistir à carga de trabalho praticamente apenas por atrito lateral.
Dentre as suas aplicações podem ser citadas: estabilização de encostas, reforço de
fundações, execução de fundações em terrenos com blocos de rocha ou antigas fundações,
execução de fundações em alto mar (“offshore”), etc.
 CAPÍTULO 7 – FUNDAÇÕES

Em função do processo de injeção do agente aglutinante, as estacas injetadas são
normalmente divididas em dois grupos:
 Estacas-raiz: são aquelas em que se aplicam injeções de ar comprimido, a baixas
pressões (inferiores a 5,0 MPa), imediatamente após a moldagem do fuste e no topo
do mesmo, simultaneamente com a remoção do revestimento;
 Microestacas: as injeções são realizadas empregando-se válvulas tipo “manchete”
instaladas nas escavações previamente realizadas.

O procedimento de execução das estacas-raiz compreende fundamentalmente quatro
etapas, mostradas esquematicamente na Figura 7.14:
1. Perfuração do terreno auxiliada por circulação de água;
2. Instalação da armadura;
3. Preenchimento do furo com argamassa: o tubo de injeção (geralmente PVC de 1 ½” ou
de 1 ¼“) é levado até o finalda perfuração, e posteriormente é feita a injeção, de baixo
para cima, da argamassa ou calda de cimento, até que extravase pela boca do tubo de
revestimento;
4. Aplicação de golpes de ar comprimido e remoção do tubo de revestimento:
 Vedação da extremidade superior do tubo de revestimento com um tampão
metálico rosqueável ligado a um compresso de ar;
 Aplicação dos golpes de ar comprimido auxiliada por macacos hidráulicos;
 Remoção simultânea dos tubos de revestimento à medida que são aplicados os
golpes de ar comprimido à argamassa existente no interior da perfuração
realizada;
 Correção do nível de argamassa no interior da perfuração;
 Repetição das operações de retirada e aplicação dos golpes de ar comprimidos.


Figura 7.14 – Etapas de execução para estaca raiz

A execução das microestacas compreende basicamente as seguintes etapas,
esquematicamente mostradas na Figura 7.15:
 CAPÍTULO 7 – FUNDAÇÕES

1. Perfuração auxiliada por circulação de água: feita de forma similar ao descrito
anteriormente para as estacas-raiz;
2. Instalação do tubo-manchete: tubo de PVC ou aço no qual são instaladas as válvulas
do tipo “manchete” usadas para injeção da calda de cimento, ou argamassa de cimento
e areia, conforme for o caso;
3. Execução da bainha: preenchimento da região interna ao tubo de revestimento e
externa ao tubo-manchete, com argamassa cimento e areia, ou calda de cimento,
conforme for o caso, e que ocorre simultaneamente com a retirada do tubo de
revestimento;
4. Injeção da calda de cimento: feita com o auxílio de um tubo dotado de obturador duplo
acoplado a um misturador e bomba de injeção, sendo, em geral, iniciada após a bainha
ter concluído a pega e iniciado o endurecimento (aproximadamente 12 horas da
execução da bainha), e realizada no sentido ascendente, passando-se para a válvula
superior quando comprovado que a injeção da válvula inferior já promoveu a suficiente
deformação do solo.
5. Vedação do tubo-manchete: preenchimento do tubo manchete com calda de cimento
ou com argamassa, podendo-se ou não, complementar a armadura existente.


Figura 7.15 – Etapas de execução de microestacas



g) Estacas pré-moldadas

As estacas pré-moldadas caracterizam-se por serem cravadas no terreno por percussão,
prensagem ou vibração, podendo ser constituídas por um único elemento estrutural ou pela
associação de dois desses materiais, quando será então denominada de estaca mista. Pela
natureza do processo executivo este tipo de estacas classifica-se como estacas de grande
deslocamento.
As estacas pré-moldadas são ainda subdivididas, conforme o material empregado na sua
execução, em:

 Estacas de concreto:

 Podem ser de concreto centrifugado ou protendido;
 Exigem controle tecnológico na sua fabricação;
 CAPÍTULO 7 – FUNDAÇÕES

 Não é recomendado o seu uso em terrenos com matacões ou camadas
pedregulhosas;
 Exige cuidados adicionais durante o transporte;
 Deve ser feita a verificação de sua integridade antes da sua cravação;


A Figura 7.16a mostra esquematicamente os equipamentos usados para a cravação de
estacas pré-moldadas de concreto, enquanto que a 7.16b mostra estacas pré-moldadas de concreto
sendo executadas.


Figura 7.16 – Equipamentos de cravação de estacas pré-moldadas de concreto





 Estacas de madeira:

 Devem ser de madeira dura, resistente, em peças retas, roliças e descascadas;
 O diâmetro da seção pode variar de 18 a 35 cm e o comprimento de 5,0 a 8,0 m;
 Durante a cravação, as cabeças das estacas devem ser protegidas por um anel
cilíndrico de aço destinado a evitar o rompimento ou desgaste da madeira sob a
ação do pilão, e se a estaca tiver que atravessar camadas resistentes, as pontas
devem também ser protegidas por ponteiras de aço;
(a)
(b)
 CAPÍTULO 7 – FUNDAÇÕES

 Apresenta vida útil praticamente ilimitada quando mantida permanentemente
abaixo do nível d’água;
 Deve receber tratamento para evitar o apodrecimento precoce e o ataque de
insetos;
 As madeiras mais utilizadas são os eucaliptos, peroba do campo, maçaranduba,
aroeira, etc;


Na Figura 7.17 observa-se que foram utilizadas estacas de madeira para a fundação de
um apartamento pertencente a pousada Barra Grande Kite Camp localizada em Parnaíba.


Figura 7.17 – Fundação com estacas de madeira

Fonte: http://www.barragrandekitecamp.com.br


 Estacas metálicas:

 Apresentam elevada capacidade de suporte, podendo ser utilizadas em solos
muito resistentes;
 São executadas com grande rapidez;
 As perturbações produzidas no solo durante o processo de cravação são inferiores
àquelas produzidas durante a cravação das estacas de concreto e madeira;
 Devem ser tomados cuidados adicionais na soldagem dos perfis constituintes de
uma mesma estaca, de forma a se garantir uma união eficiente;





Figura 7.17 – Cravação de estacas metálicas
 CAPÍTULO 7 – FUNDAÇÕES


Fonte: http://www.solofix.com.br


7.2.2 Fundações por Tubulões

Os tubulões são elementos estruturais de fundação profundas, geralmente dotados de
uma base alargada (Figura 7.18), construídos concretando-se um poço revestido ou não, aberto no
terreno com um tubo de diâmetro mínimo de 70 cm de modo a permitir a entrada e o movimento do
operador, pelo menos na sua etapa final, para completar a geometria da escavação e também
realizar a limpeza do solo.

Figura 7.18 – Tubulão a céu aberto com base alargada



Divide-se em dois tipos básicos: os tubulões a céu aberto, normalmente sem revestimento
e não armados, no caso de existir somente carga vertical, e os tubulões a ar comprimido ou
pneumáticos, que são sempre revestidos, podendo esse revestimento ser constituído de uma
camisa de concreto armado ou uma camisa de aço metálica. Neste último caso, a camisa de aço
pode ser recuperada ou não.
 CAPÍTULO 7 – FUNDAÇÕES

O fuste dos tubulões é sempre cilíndrico enquanto que a base poderá ser circular ou em
forma de falsa elipse (Figura 7.19). Deve-se evitar trabalho simultâneo em bases alargadas de
tubulões, cuja distância entre centros seja inferior a duas vezes o diâmetro ou dimensão da maior
base, principalmente em tubulões a ar comprimido.


Figura 7.19 – Tubulões a céu aberto de seção circular e falsa elipse



a) Tubulão a céu aberto

Os tubulões a céu aberto são normalmente executados acima do nível d’água natural ou
rebaixado, e, em casos especiais, em terrenos saturados onde seja possível bombear a água sem
riscos de desmoronamento. No caso do carregamento atuar apenas na direção vertical não há
necessidade de se armar o tubulão, sendo necessário, neste caso, apenas uma ferragem de topo
para a ligação do mesmo com o bloco de coroamento, conforme mostra a Figura 7.20.


Figura 7.20 – Tubulão a céu aberto



Os procedimentos realizados para a execução do tubulão a céu aberto são os seguintes:

1. Inicia-se a escavação do poço até a cota especificada em projeto. No caso de
escavação manual usa-se pá, balde e um sarrilho para a retirada de terra (Figuras
7.21a e 7.21b). Nas obras com perfuração mecânica o aparelho rotativo acoplado a um
caminhão retira a terra.
2. Se na fase de escavação ocorrer a presença de água, a execução da perfuração
manual se fará com um bombeamento simultâneo da água acumulada no poço.
 CAPÍTULO 7 – FUNDAÇÕES

3. Poderá ocorrer, ainda, que alguma camada do solo não resista à perfuração e
desmorone (no caso de solos arenosos). Então, será necessário o encamisamento da
peça ao longo dessas camadas. Isto poderá ser feito através de tubos de concreto com
o diâmetro interno igual ao diâmetro do fuste do tubulão.
4. Faz-se o alargamento da base de acordo com as dimensões do projeto.
5. Verificação das dimensões do poço, como: profundidade, alargamento da base e o tipo
de solo na base. Certifica-se, também, se os poços estão limpos.
6. A concretagem é feita lançando-se o concreto dasuperfície (diretamente do caminhão
betoneira, em caso de utilização do concreto usinado) através de um funil (tremonha),
com o comprimento da ordem de 5 vezes seu diâmetro, de modo a evitar que o
concreto bata nas paredes do tubulão e se misture com o solo, prejudicando a
concretagem (Figura 7.21c). O concreto se espalhará pela base pelo próprio impacto
de sua descarga, porém, durante a concretagem, é conveniente sua interrupção de vez
em quando e descer para espalhá-lo, de modo a evitar que fiquem vazios na massa de
concreto.
7. Colocação da armadura, se necessário (Figura 7.21d).



Figura 7.21 – Etapas de execução do tubulão a céu aberto






b) Tubulão a ar comprimido
 CAPÍTULO 7 – FUNDAÇÕES


Os tubulões a ar comprimido, com camisa de concreto, ou de aço, são utilizados quando
se deseja executar tubulões em solos onde haja água e não seja possível o seu esgotamento devido
ao perigo de desmoronamento das paredes da escavação.
Neste tipo de tubulão, a pressão máxima de ar comprimido empregada é de 3,4 atm (340
kPa, ou aproximadamente 34 mca), razão pela qual estes tubulões têm sua profundidade limitada a
aproximadamente 30 m abaixo do nível d’água. É importante ressaltar que no caso de utilização de
ar comprimido, em qualquer etapa de execução dos tubulões, deve-se observar que o equipamento
deve permitir que se atendam rigorosamente os tempos de compressão e descompressão prescritos
pela boa técnica e pela legislação vigente, só se admitindo trabalhos sobre pressões superiores a
150 kPa quando as seguintes providências forem tomadas (Hachich et al., 1998):
 Equipe permanente de socorro médico à disposição da obra;
 Câmara de descompressão equipada disponível na obra;
 Compressores e reservatórios de ar comprimido de reserva;
 Renovação de ar garantida, sendo o ar injetado satisfatório para o trabalho humano.

No caso de tubulões com camisa de concreto, as etapas construtivas estão descritas logo
a seguir, conforme ilustra a Figura 7.22.

Figura 7.22 – Etapas construtivas do tubulão a ar comprimido

Fonte: http://infraestruturaurbana.pini.com.br
1. Os serviços são iniciados com a terraplenagem do local. Em seguida, é feita uma
escavação preliminar, a céu aberto, onde se executa um poço (geralmente entre 1,5 m
 CAPÍTULO 7 – FUNDAÇÕES

e 2 m de profundidade) de apoio ao assentamento das fôrmas. As escavações para
executar o tubulão podem ser feitas manualmente ou mecanicamente, com um trado
mecânico.
2. No poço primário, é montada uma fôrma circular (metálica ou de madeira) em volta da
qual é armada a ferragem do tubulão. Concluída a armação, é instalada uma fôrma
circular externa. Os diâmetros variam conforme o projeto. O comprimento desse
primeiro segmento costuma ser em torno de 4 m (cerca de metade dentro do poço e
metade acima do nível do terreno).
3. É feita a concretagem da camisa (espaço entre as fôrmas interna e externa). Após a
concretagem e a cura do concreto, faz-se a desenforma interna e externa. Na
extremidade superior da camisa de concreto são fixados chumbadores para acoplar a
campânula usada para comprimir o ar.
4. Com o primeiro segmento tubular concretado, é montada a campânula sobre o tubulão
em execução. A partir daí, os trabalhos de escavação são feitos sob ar comprimido,
avançando normalmente em trechos de 1 m a 1,5 m. A campânula é retirada para
concretagem de novos segmentos do tubulão - cada segmento é executado com a
mesma composição de armação e de fôrmas internas e externas. A sequência
concretagem-escavação-concretagem é repetida até que se atinja a profundidade
prevista em projeto ou determinada pela inspeção.
5. A campânula é composta de várias peças, as quais são presas umas as outras através
de parafusos, porcas, arruelas e vedações. Uma vez montada, a câmara é
pressurizada com compressores. Ela também tem função de segurança para os
profissionais: é pela câmara que os operários passam pelo processo de compressão e
descompressão para poderem trabalhar sob ar comprimido.
6. Ao atingir a cota de assentamento do tubulão, é feita a inspeção do terreno. Caso a
exigência (de capacidade de carga, de resistência, entre outros fatores) seja atendida,
pode-se então expandir a base. Na maioria dos casos, usa-se base alargada para
melhor aproveitamento da capacidade resistente do terreno. Após o alargamento, uma
nova vistoria é feita para conferir as dimensões e verificar a armadura da base. Por fim,
é feito o preenchimento com concreto, sem remoção da campânula.
7. O concreto é introduzido na campânula por meio do "cachimbo" de concretagem. Após
o preenchimento da base, a execução do tubulão é encerrada. Ele deve permanecer
comprimido durante seis horas após a concretagem da base.




















 CAPÍTULO 7 – FUNDAÇÕES

7.3 Procedimentos Gerais de Projeto

Os blocos de fundação devem ser dimensionados, ou seja, devem ter dimensões tais que
as tensões de tração geradas sejam totalmente resistidas pelo próprio concreto. O dimensionamento
dos blocos consiste na definição das suas dimensões em planta e da sua altura, conforme mostrado
na Figura 7.23.


Figura 7.23

Para que as tensões geradas sejam resistidas pelo concreto, o bloco deve apresentar a
altura h, calculada pela expressão apresentada na Figura 3.2 em função do valor de a, e do ângulo
α, obtido a partir da Figura7.24 apresentada a seguir, em função da relação 𝜎 𝜎


Figura 7.24
 CAPÍTULO 7 – FUNDAÇÕES


sendo,







σ
s
: tensão máxima que pode ser transmitida ao solo;
σ
t
: resistência à tração do concreto;
f
ck
:resistência característica do concreto aos 28 dias;
P
pilar
: carga do pilar;
P
próprio
: peso próprio do bloco;
A
base
: área da base do bloco;

O projeto de sapatas isoladas consiste inicialmente na definição da área da base
necessária para transmitir ao solo as tensões (𝜎 ) que este possa suportar sem sofrer recalques
excessivos, nem atingir a ruptura. Desta forma a área da base, em função dos parâmetros já
definidos anteriormente pode ser calculada como:






Segundo Alonso (2001), a partir do conhecimento da área da base da sapata procede-se
à determinação das suas dimensões em planta, levando-se em consideração:
a) O centro de gravidade da sapata deve coincidir com o centro de carga do pilar, no caso
de a sapata estar submetida apenas a cargas verticais;
b) A sapata não deverá ter nenhuma dimensão menor que 0,6 m;
c) Sempre que possível, as dimensões da sapata devem ser escolhidas condicionando a
forma da sapata à forma do pilar, ou de modo que a relação entre a e b, mostradas na
Figura 3.4, esteja entre 2,0 e 2,5;
d) A sapata apresente o mesmo balanço nas duas direções, ou seja, o valor de d;


Figura 7.25
𝜎 =
𝑃 + 𝑃 ó
𝐴

𝜎 =
𝜎 = 0,8𝑀𝑃𝑎
𝐴 =
𝑃 + 𝑃 ó
𝜎

 CAPÍTULO 7 – FUNDAÇÕES

Desta forma podem ocorrer as seguintes situações:
a) Pilar de seção quadrada: a sapata mais indicada será com base quadrada;
b) Pilar de seção transversal retangular: a base da sapata será também retangular,
preservando as seguintes relações:






c) Pilar de seção em forma de U, L, Z, etc: deve-se substituir o pilar real por um outro
fictício de forma retangular circunscrito ao mesmo e que tenha o seu centro de
gravidade coincidente com o centro de carga do pilar real.

Tensão Admissível dos Solos

A capacidade de carga de uma fundação é definida como a tensão transmitida pelo
elemento de fundação capaz de provocar a ruptura do solo ou a sua deformação excessiva. A
capacidade de carga das fundações depende de uma série de variáveis, como por exemplo, das
dimensões do elemento de fundação, da profundidade de assentamento, das características dos
solos, etc.
Segundo a NBR 6122/1996, a capacidade de carga dos solos pode ser calculada por
vários métodos, destacando-se:

 Provas de carga sobre placas, cujos resultados devem ser interpretadoslevando-se
em consideração as relações de comportamento entre a placa e a fundação real;
 Métodos teóricos, como as formulações clássicas desenvolvidas por Terzaghi (1943),
Meyehof (1963), Vésic (1974), etc., que são baseadas principalmente nas propriedades
de resistência ao cisalhamento e compressibilidade dos solos; Métodos empíricos, nos
quais a capacidade de carga é obtida com base na descrição das condições do terreno
e em tabelas de tensões básicas;
 Métodos semi-empíricos: aqueles em que as propriedades dos materiais são
estimadas por meio de correlações e são usadas em teorias da Mecânica dos Solos.

De acordo com a NBR 6122/1996, a tensão admissível de uma fundação direta é a tensão
aplicada ao solo que provoca apenas recalques que a construção pode suportar sem
inconvenientes, oferecendo segurança satisfatória contra a ruptura ou o escoamento do solo ou do
elemento estrutural, podendo ser obtida segundo duas filosofias de projeto diferentes:
a) Aplicando-se um fator de segurança global à capacidade de carga obtida por qualquer
um dos métodos citados anteriormente. Neste caso, o valor deste fator de segurança
depende da precisão da metodologia empregada para o cálculo da capacidade de
carga, sendo normalmente, definida pelo seu autor em função das incertezas
envolvidas (estimativas dos carregamentos, propriedades dos solos, etc);
b) Pela aplicação dos fatores de segurança parciais, definidos na Tabela 2.2 apresentada
anteriormente, aos parâmetros de resistência do maciço de solos (Cintra et al., 2003).
Neste caso, a tensão admissível é igual ao valor da capacidade de carga obtida por
qualquer método a partir dos parâmetros de resistência do solo empregados.





a – b = a
0
 – b
0

a – a
0
 = 2d
b – b
0
 = 2d
 CAPÍTULO 7 – FUNDAÇÕES

Prova de Carga (Ensaio de Placa)

- Tentar reproduzir, no campo, o comportamento da fundação direta sob a ação das cargas que lhe
serão impostas pela estrutura;
- Para isso, transmite-se uma determinada pressão ao maciço de solo por meio de uma placa rígida
de ferro fundido com diâmetro de 80 cm;
- Esta placa é carregada por meio de um macaco hidráulico que reage contra um sistema de reação
qualquer;

















- Com base no valor da pressão aplicada, que é lida em um manômetro acoplado ao macaco
hidráulico, e no recalque medido traça-se a curva pressão x recalque;

 CAPÍTULO 7 – FUNDAÇÕES

- O solo pode apresentar duas formas de ruptura distintas: a ruptura geral, e a ruptura global;

- Vários são as metodologias para a interpretação da curva pressão x recalque e a determinação
da tensão de ruptura, ou da capacidade de carga;

- Destaca-se o processo gráfico de Van der Veen, extrapolação da curva (função exponencial);

- A tensão admissível pode ser obtida a partir do ensaio de placa através das seguintes
expressões:

 Ruptura geral:




 Ruptura local:




Método Teórico: TERZAGHI (1943)

 Principais hipóteses:

- Comprimento L do elemento de fundação bem maior que a largura B (L/B > 5);
- Profundidade de assentamento inferior à largura da sapata (h ≤ B);
- O maciço caracteriza-se por apresentar ruptura generalizada;



- Região I: cunha imediatamente abaixo da fundação, onde a superfície de ruptura apresenta um
trecho reto;
 CAPÍTULO 7 – FUNDAÇÕES

- Região II: caracterizada pela superfície potencial de ruptura apresentar a forma de uma espiral
logarítmica, e estar submetida a um estado de tensões passivas de Rankine;

- Região III: caracterizada pela superfície potencial de ruptura apresentar um trecho reto, e pela
cunha formada também estar submetida a um estado de tensões passivas de Rankine.

- A capacidade de carga é dada por:


onde:
c: coesão efetiva dos solos;
γ: peso específico dos solos;
q: tensão efetiva do solo na cota de apoio da fundação;
Nc, Nγ, Nq: fatores de carga obtidos em função do ângulo de atrito do solo na Figura;
Sc, Sγ, Sq: fatores de forma, obtidos na Tabela;















 CAPÍTULO 7 – FUNDAÇÕES

Métodos Semi-empíricos


A NBR 6122/2010 afirma que os métodos semi-empíricos relacionam resultados de
ensaios SPT, com tensões admissíveis ou tensões resistentes de projeto.

a) Terzaghi e Peck (1967) propuseram que a tensão admissível do solo pode ser
correlacionada com o número de golpes do ensaio SPT (N) e com a menor dimensão
da sapata (B em m). Por conseguinte, utiliza-se a seguinte equação:



b) Meyerhof (1965) propôs uma equação para obtenção da tensão admissível a partir do
recalque admissível (em mm) e da menor dimensão da sapata (B em m), como estará
exposto a seguir:



c) Teixeira (1996) propôs a seguinte equação para obtenção da tensão admissível do solo
(B em metros):



























 CAPÍTULO 7 – FUNDAÇÕES

Exercícios Propostos:

1. (Alonso, 1983) Dimensionar um bloco de fundação confeccionado com concreto com fck = 15
MPa para suportar uma carga de 1700 kN aplicada por um pilar de 35 x 60 cm, e apoiado num
solo com tensão admissível igual a 0,4 MPa. Despreze o peso próprio do bloco.

2. (Alonso, 1983) Determinar o diâmetro de uma sapata circular submetida a uma carga vertical de
550 kN usando a teoria de Terzaghi, com fator de segurança global igual 3,0, considerando que
a mesma encontra-se assentada a cota de -1,20 m em relação à superfície, sobre um maciço de
solo arenoso homogêneo com ângulo de atrito interno igual a 33º e peso específico igual a 17,5
kN/m³, sem a presença de água.

3. Para a situação exibida na figura abaixo, considerando a sapata com largura igual a 9,0 m,
determine a cota de assentamento h.




4. Utilizando o método Aoki e Velloso e Decourt e Quaresma calcular a carga admissível de uma
estaca do tipo Franki, com diâmetro do fuste de 40 cm e volume da base V = 180 litros. O
comprimento da estaca e as características geotécnicas do solo estão na Fig. E4

5. Com os dados abaixo (Figura E5), calcular a carga admissível de uma estaca pré-moldada com
diâmetro de 40 cm, usando o método de Aoki e Velloso e Decourt e Quaresma.

6. Dimensione as seguintes estacas para transmitir a carga de 800 kN, proveniente de um pilar de
(30 x 60) cm a um maciço de solo caracterizado pelo perfil apresentado na Figura E6. Faça este
dimensionamento para os seguintes tipos de fundação profunda:
a) Estaca tipo broca;
b) Estaca tipo Strauss;
b) Estaca pré-moldada de concreto.

 CAPÍTULO 7 – FUNDAÇÕES









 CAPÍTULO 7 – FUNDAÇÕES
