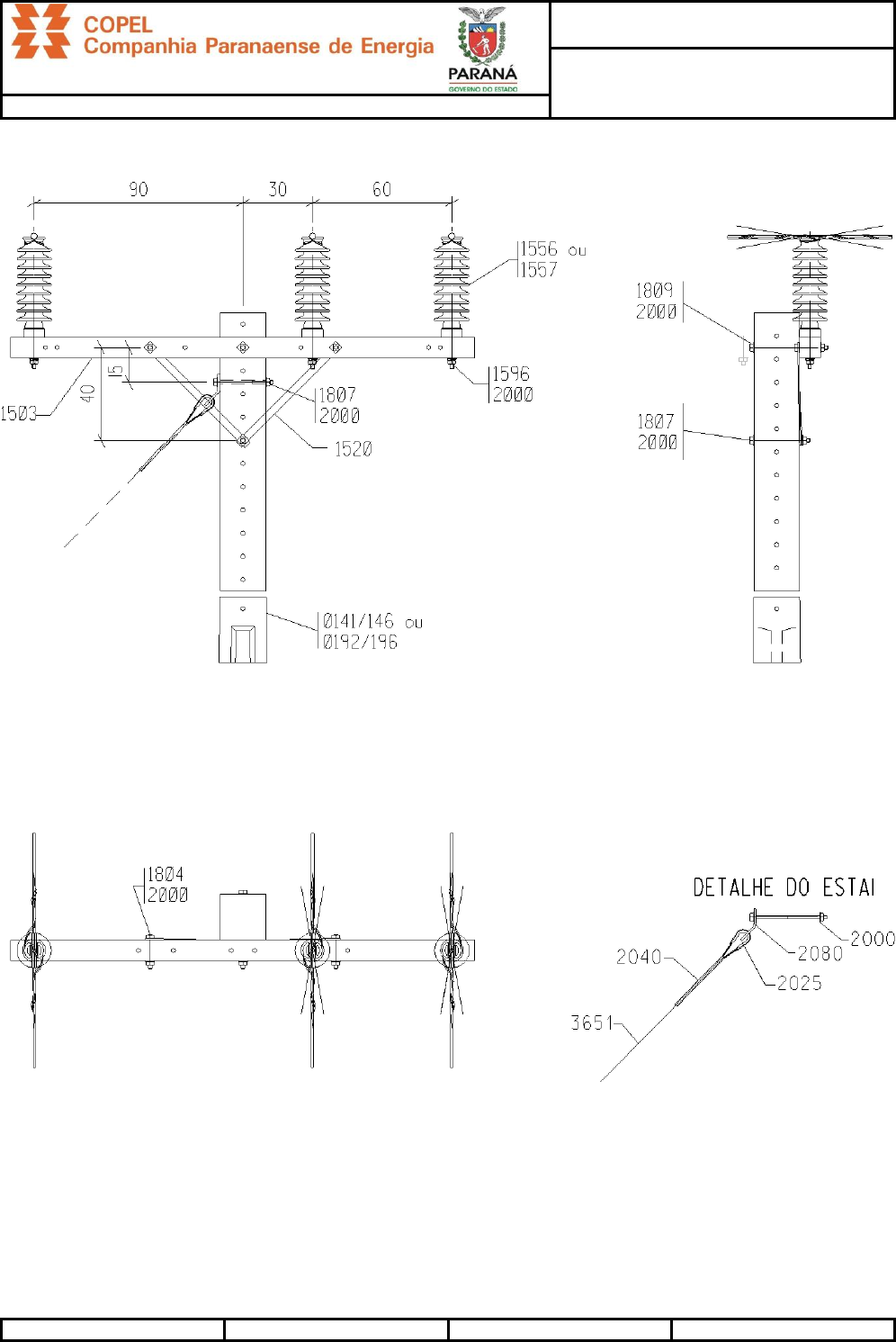

NTC 856 110 ESTRUTURA Montagem de Redes de Distribuição Aérea N1 02/12/2020 SGD/DPLS/VNTD PRIMÁRIO Página 1 de 2 ESTRUTURA OBS.: 1. Medidas em centímetros. 2. Os ângulos de deflexão máxima dos condutores estão especificados na NTC 856195. NTC 856 110 ESTRUTURA Montagem de Redes de Distribuição Aérea N1 02/12/2020 SGD/DPLS/VNTD PRIMÁRIO Página 2 de 2 ESTRUTURA NTC 81 CÓDIGO COPEL DESCRIÇÃO QUANTIDADE PARA TENSÃO 13,8 kV 34,5 kV AMBIENTES NÃO AGRESSIVOS AMBIENTES AGRESSIVOS AMBIENTES NÃO AGRESSIVOS AMBIENTES AGRESSIVOS 1503 15010262 Cruzeta de Concreto 250 daN 1 1 1 1 1520 15010295 Mão Francesa Plana - 619mm 2 2 2 2 1556 15004733 Isolador Pilar NBI 110 kV - Porcelana 3 0 3 - - 1556 15010393 Isolador Pilar NBI 110 kV - Polimérico 0 3 - - - 1557 15004707 Isolador Pilar NBI 170 kV - Porcelana - - 3 - 3 1557 15010398 Isolador Pilar NBI 170 kV - Polimérico - - - 3 - 1596 15010569 Pino Auto-Travante para Isolador Pilar 140 mm 3 3 3 3 1804 15010994 Parafuso de Cabeça Quadrada - 125mm 2 2 2 2 2000 15011477 Arruela Quadrada 3 3 3 3 MÓDULO COM PILAR PORCELANA U13201 - U13201 U15201 - U15201 MÓDULO COM PILAR POLIMÉRICO - U13200 - - U15200 - FIXAÇÃO - POSIÇÃO NORMAL N T C 81 CÓDIGO COPEL COMPRIMENTO (m) 10,5 ou 12,0 N T C DO POSTE 810141 ou 810143/146 ou 810192/196 T I P O D ou B DESCRIÇÃO QUANTIDADE 1807 15011039 Parafuso de Cabeça Quadrada - 200mm 1 1809 15011065 Parafuso de Cabeça Quadrada - 250mm 1 2000 15011477 Arruela Quadrada 2 MÓDULOS FIXAÇÃO DA ESTRUTURA U2002 AMARRAÇÃO NTC CÓDIGO DESCRIÇÃO QUANTIDADE MÓDULO 81 COPEL APLICADA 2180 15001827 Laço Simples Lateral, CA e CAA 2 AWG 3 U3130 2180 15001824 Laço Simples Lateral, CA e CAA 336,4 MCM 3 U3133 2221 15011916 Laço de Topo, CA e CAA - 4 AWG 3 U3002 2222 15011919 Laço de Topo, CA e CAA - 2 AWG 3 U3003 2225 15011982 Laço de Topo, CA e CAA - 2/0 AWG 3 U3006 2226 15011986 Laço de Topo, CA e CAA - 4/0 AWG 3 U3007 2227 15012010 Laço de Topo, CA e CAA - 336,4 MCM 3 U3008 2180 15001823 Laço Simples Lateral, CA e CAA 4/0 AWG 3 U3134 2180 15010635 Laço Simples Lateral, CA e CAA 4 AWG 3 U3004 2180 15016144 Laço Simples Lateral, CA e CAA 2/0 AWG 3 U3009 2452 15018265 Laço de Topo Cobre - 35 mm2 3 U3771 2454 15018268 Laço de Topo Cobre - 70 mm2 3 U3772 2456 15018302 Laço de Topo Cobre - 120 mm2 3 U3773 2478 15001821 Laço Simples Lateral Cobre 35 mm2 3 U3256 2479 15001820 Laço Simples Lateral Cobre 70 mm2 3 U3257 2480 15001779 Laço Simples Lateral Cobre 120 mm2 3 U3258
