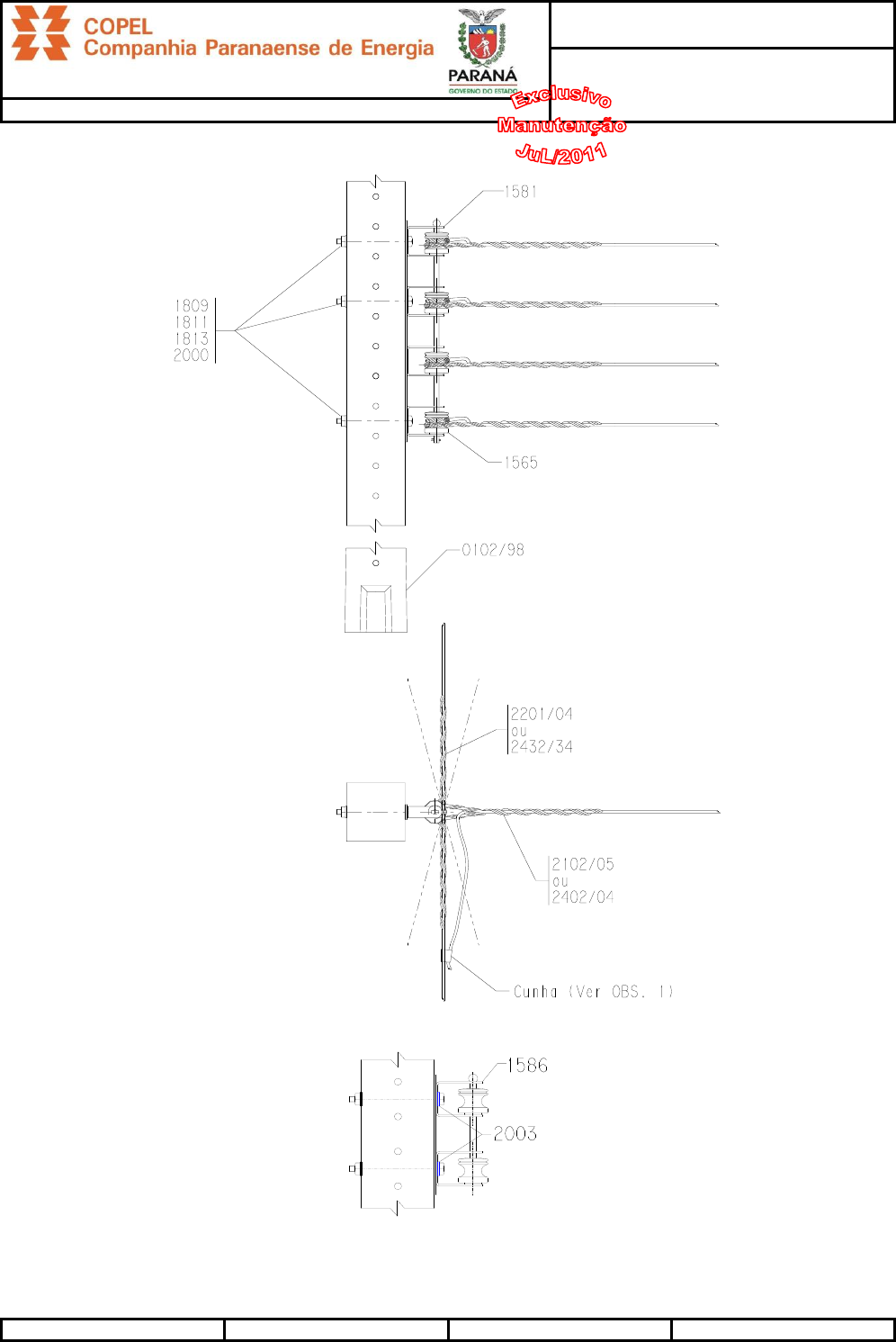

NTC 856 216 ESTRUTURA Montagem de Redes de Distribuição Aérea S13 29/09/2023 SGD/DPLS/VNTD SECUNDÁRIO Página 1 de 2 ESTRUTURA Ambiente Agressivo OBS.: 1. Ver NTC 856290 - Conexões da rede secundária. 2. Para estrutura S4-N consultar a introdução do capítulo secundário. NTC 856 216 ESTRUTURA Montagem de Redes de Distribuição Aérea S13 29/09/2023 SGD/DPLS/VNTD SECUNDÁRIO Página 2 de 2 MONTAGEM D A ESTRUTUR A NTC CÓDIGO COPEL DESCRIÇ ÃO QU ANTID ADE P AR A AM BIENTES 81 N ÃO AGRESSIVOS AGRESSIVOS 1565 15004337 Isolador roldana de porcelana 4 4 1581 15008003 Armação secundária com 4 estribos 1 1586 15018120 Armação secundária em liga de AL com 4 estribos 1 2003 15018151 Arruela quadrada em liga de Al 3 MÓDULOS DA ESTRUTURA U18095 U1803A FIXAÇ ÃO D A ESTRUTURA NO POSTE - NORM AL OU TOPO NTC 81 CÓDIGO COPEL COMPRIMENTO (m) 9,0 m 10,5 m 12,0 m N T C DO POSTE 810102-104-106 810141-143-146-148 810193-196-198 T I P O D / B / B-1,5 D / B / B-1,5 D / B / B-1,5 DESCRIÇ ÃO QU ANTID ADE 1809 15011065 Parafuso de cabeça quadrada 250 mm 3 1811 15011093 Parafuso de cabeça quadrada 300 mm 3 1813 15011122 Parafuso de cabeça quadrada 350mm 3 2000 15011477 Arruela quadrada 3 3 3 MÓDULOS FIXAÇÃO DA ESTRUTURA U2716 U2717 U2720 AM ARR AÇ ÃO DO CONDUTOR - AMBIENTES N ÃO AGRESSIVOS NTC 81 CÓDIGO COPEL DESCRIÇ ÃO QU ANTID ADE APLIC AD A 2102 15004401 Alça pré-formada para cabos de Al 2 CA/CAA 4 2104 15004441 Alça pré-formada para cabos de Al 2/0 CA/CAA 4 4 2105 15004446 Alça pré-formada para cabos de Al 4/0 CA/CAA 4 4 4 4 2201 15011854 Laço pré-formado de roldana p/ cabo de Al 2 CA 4 4 4 2203 15011873 Laço pré-formado de roldana p/ cabo de Al 2/0 CA 4 4 2204 15011878 Laço pré-formado de roldana p/ cabo de Al 4/0 CA 4 MÓDULO DA AMARRAÇÃO ALÇA U3511 U3513 U3513 U3514 U3514 U3514 LAÇO U3502 U3502 U3504 U3502 U3504 U3505 TRONCO x DERIVAÇÃO (CA) 2 x 2 2/0 x 2 2/0 x 2/0 4/0 x 2 4/0 x 2/0 4/0 x 4/0 OBS.: CONECTORES- Ver NTC 856 290. AM ARR AÇ ÃO DO CONDUTOR - AMBIENTES AGRESSIVOS NTC 81 CÓDIGO COPEL DESCRIÇ ÃO QU ANTID ADE APLIC AD A 2403 15012879 Alça pré-formada para cabo de Cu nu 35 mm2 4 4 2404 15011877 Alça pré-formada para cabo de Cu nu 70 mm2 4 4 4 2433 15013034 Laço pré-formado de roldana p/ cabo de Cu nu 35 mm2 4 4 2434 15011988 Laço pré-formado de roldana p/ cabo de Cu nu 70 mm2 4 MÓDULO DA AMARRAÇÃO ALÇA U3828 U3828 U3829 U3829 U3829 LAÇO U3824 U3825 U3824 U3825 U3826 TRONCO x DERIVAÇÃO ( mm2 ) 35 X 16 35 X 35 70 X 16 70 X 35 70 X 70 OBS.: CONECTORES- Ver NTC 856 290.
