ENGENHARIA ELÉTRICA
LAB. ELETRÔNICA ANALÓGICA 1 – LA1E6
Professores: Daniel Castilho e Márcio Bender
Machado
Data
05 / 04 / 2024
EXP. 05
Aula prática sobre Osciloscópio
Aluno(s): Gustavo Moscardini, João Pedro Sordi e Pedro Sampaio


LISTA DE MATERIAIS (Aproximar Valores)
1 x Proto Board
1 x Osciloscópio
1 x Gerador de Funções Senoidal

1 – Introdução
OSCILOSCÓPIO
O osciloscópio é um dispositivo de visualização gráfica que mostra sinais de tensão elétrica no tempo.
Um osciloscópio pode ser utilizado, entre outras funções para:

a) Determinar diretamente o período e a amplitude do sinal.
b) Determinar indiretamente a frequência de um sinal.
c) Localizar avarias em circuitos.

Para se medir um sinal elétrico com um osciloscópio, é necessário se dispor das “ponteiras de prova”,
que deverão ser conectadas aos canais do osciloscópio a fonte do sinal elétrico que se deseja medir.

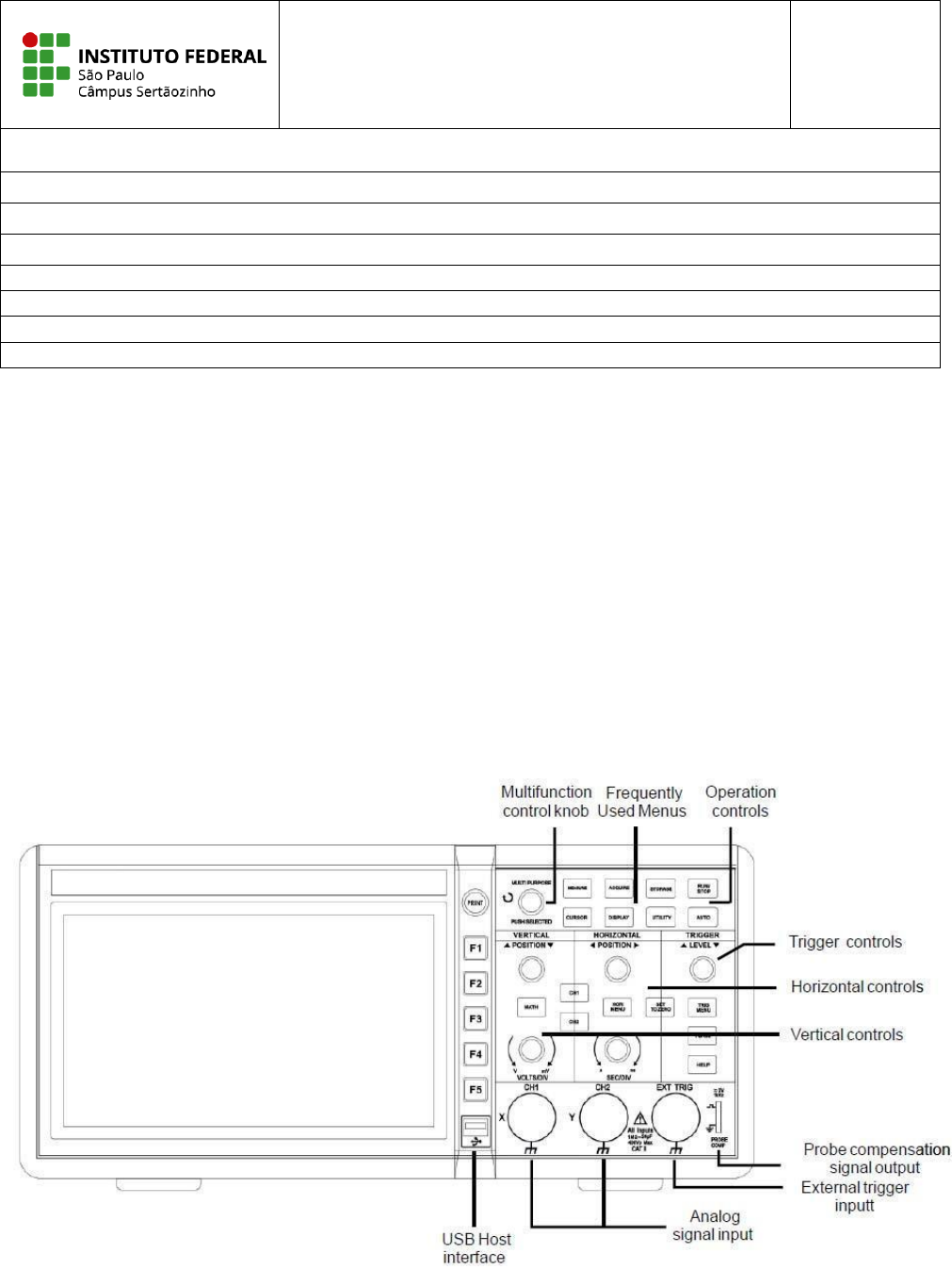

As figuras 1 e 2 mostram o painel e a tela do osciloscópio.

























Figura 1


Figura 2


2.1 GERADOR DE SINAIS

O gerador de sinais é caracterizado por gerar formas de onda senoidal, triangular e quadrada, com
ajuste de duty cycle, amplitude e frequência. A figura 3 apresenta os ajustes no painel frontal do
equipamento:




Figura 3 – Gerador de sinais

De acordo com numeração da figura 1 temos as funções especificadas na tabela 1.

Tabela 1
1. Conector OUT: Conector para a saída do sinal do
gerador de funções. A amplitude máxima de saída
é de 10Vpp com carga de 50Ω.
9. Tecla WAVE: Seletor da forma de onda de saída.
Quando esta tecla é pressionada, o dígito mais significativo
do display de 5 dígitos mostra a sequência 1, 2 e 3. Onde 1
indica onda senoidal, 2 onda quadrada e 3 onda triangular.
2. Knob DADJ: Knob de controle do duty cycle. A
faixa de ajuste é de 20% a 80%.
10. Tecla RANGE: Seletor de faixa de frequência. Quando esta tecla
é pressionada, o dígitos menos significativo do display de 5 dígitos
mostra a sequência 1, 2, 3, 4, 5, 6 e 7, para indicar cada faixa
selecionada. Ver Tabela 2.
3. Indicador de Frequência: Mostra o valor da fre-
quência gerada em display LED de 5 dígitos. A
unidade de medida é indicada pelos LED Hz e
kHz.
11. Tecla RUN: Pressione esta tecla para completar a
seleção da faixa de frequência selecionada pela tecla
RANGE e para completar a seleção da forma de onda
selecionada pela tecla WAVE.
4. Indicador de Amplitude: Mostra a amplitude do
sinal gerado em display LED de 3 dígitos. A uni-
dade de medida é indicada pelos LED Vpp e
mVpp.
12. Tecla RESET: Pressione esta tecla para reinicializar o
instrumento.

5. Knob FADJ: Knob de controle de frequência.
Ajuste fino da frequência para cada faixa.
13. LED Hz: Indicador da unidade de medida Hz.

6. Knob AADJ: Knob de controle de amplitude na
faixa de 20dB.
14. LED kHz: Indicador da unidade de medida kHz.
7. Tecla ATT-20dB: Atenuador de 20dB. 15. LED mVpp: Indicador da unidade de medida mVpp.
8. Tecla ATT-40dB: Atenuador de 40dB. 16. LED Vpp: Indicador da unidade de medida Vpp.

A tabela 2 mostra a faixa de frequência correspondente aos números indicados no display de
frequência quando a tecla range é pressionada.
Tabela 2
Indicação Faixa
1 0.2Hz-2Hz
2 2Hz-20Hz
3 20Hz-200Hz
4 200Hz-2kHz


5 2kHz-20kHz
6 20kHz-200kHz
7 200kHz-2MHz

OBS: Em telecomunicações e eletrônica, o ciclo de trabalho, ou razão cíclica (em inglês, duty cycle) de
um sistema corresponde à fração de tempo em que este se encontra em estado ativo.


3 – Pré Laboratório
a) A partir das figuras abaixo, faça a leitura da tensão de pico a pico (VPP), período (T), frequência
(f) e o nível de tensão DC (quando for possível) nos sinais mostrados nas telas abaixo:
Obs.: Lembre-se que a medida da tensão é dada pelo produto do no de divisórias no eixo Y pela escala (Volts/Div) e a medida do período
é dada pelo produto do no de divisórias no eixo X pela escala (Tempo/Div).

Figura 1





 Valor medido Fig. 1
Tensão VPP 10 V
Período 4 s
Frequência 250 mHz
Deslocamento DC 5 V


https://pt.wikipedia.org/wiki/Telecomunica%C3%A7%C3%B5es
https://pt.wikipedia.org/wiki/Eletr%C3%B4nica
https://pt.wikipedia.org/wiki/L%C3%ADngua_inglesa


Figura 2





 Valor medido Fig. 1
Tensão VPP 6 V
Período 0,8 ms
Frequência 1,25 kHz
Deslocamento DC 0 V


Figura 3







 Valor medido Fig. 1
Tensão VPP 3,85 V
Período 11 ms
Frequência 90,9 Hz
Deslocamento DC - 0,75 V

b) Considerando um osciloscópio digital usado no laboratório, em qual menu é possível:
• Configurar o acoplamento CC, CA ou terra
Menu Coupling


• Configurar para mostrar o valor da amplitude e frequência de um sinal
Escala vertical de cada canal e configuração da base de tempo.


c) Qual é a função do “trigger” de um osciloscópio, como ela funciona?
O trigger sincroniza a base de tempo com a forma de onda recebida garantindo que ela permanece estável na tela.


4 - Parte Prática

a) Conecte o cabo do osciloscópio ao aparelho e meça o sinal de teste do instrumento;

b) Ajuste a fonte de tensão DC para os valores especificados na tabela 3. Meça cada valor com o osciloscópio, ano-
tando a escala de tensão e o número de divisões de deslocamento.

Tabela 3
V fonte de alimentação
(V)
Escala de tensão
(V)
no
 de divisões V medido osciloscópio
2 1 2 2
5 1 5 5
8 2 4 8
10 2 5 10


15 5 3 15



c) Ajuste o gerador de funções para as frequências especificadas nas tabelas 4, 5 e 6 e com amplitude máxima para
as formas de onda senoidal, quadrada e triangular. Meça cada frequência e amplitude no osciloscópio anotando,
respectivamente, a posição da varredura e o número de divisões ocupadas pelo período.


Tabela 4
Onda Senoidal
f gerador
Escala de
V
no
 divisões de
V
VPP medido
Escala de
t
no
 divisões de
t
Tmedido
(s)
f medida (Hz)
100 Hz 500 mV 4 2,04 V 2,5ms 4 10 ms 100 Hz
5 kHz 500 mV 4 2,04 V 50 us 4 200 us 5 kHz

Tabela 5
Onda quadrada
f gerador
Escala de
V
no
 divisões de
V
VPP medido
Escala de
t
no
 divisões de
t
Tmedido
(s)
f medida (Hz)
250 Hz 500 mV 4 2,04 V 500 us 8 4 ms 250 Hz
1200 Hz 500 mV 4 2,04 V 100 us 8,2 820 us 1219,5 Hz

Tabela 6
Onda triangular
f gerador
Escala de
V
no
 divisões de
V
VPP medido
Escala de
t
no
 divisões de
t
Tmedido
(s)
f medida (Hz)
600 Hz 500 mV 4 2,04 V 500 us 3,4 1,7 ms 588,2 Hz
10 kHz 500 mV 4 2,04 V 25 us 4 100 us 10000 Hz

d) Ajuste o gerador de sinais para a frequência de 60 Hz onda senoidal. Ajuste a saída do gerador de sinais para os
valores especificados na tabela 7. Para cada caso, meça com o osciloscópio e anote respectivamente, a tensão Vp
e calcule o valor eficaz.

Tabela 7
Veficaz
voltímetro (V)
Vp osciloscópio (V)
Veficaz
calculada (V)
1 1,5 V 1,06 V
3 4,44 V 3,13 V
5 7,3 V 5,16 V
