1

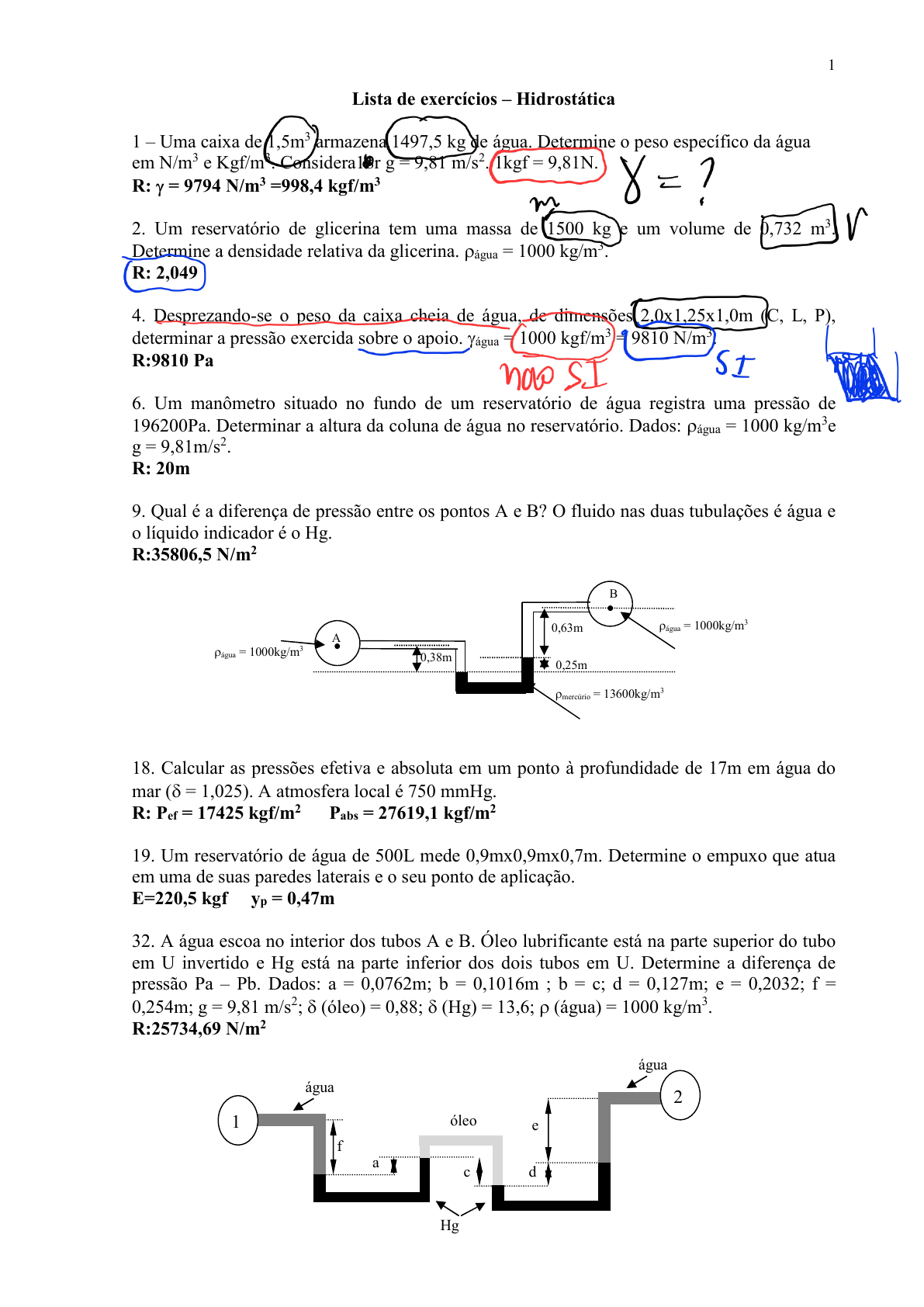

Lista de exercícios – Hidrostática

1 – Uma caixa de 1,5m3 armazena 1497,5 kg de água. Determine o peso específico da água
em N/m3 e Kgf/m3. Considera18r g = 9,81 m/s2. 1kgf = 9,81N.
R:  = 9794 N/m3 =998,4 kgf/m3

2. Um reservatório de glicerina tem uma massa de 1500 kg e um volume de 0,732 m3.
Determine a densidade relativa da glicerina. água = 1000 kg/m3.
R: 2,049

4. Desprezando-se o peso da caixa cheia de água, de dimensões 2,0x1,25x1,0m (C, L, P),
determinar a pressão exercida sobre o apoio. água = 1000 kgf/m3 = 9810 N/m3.
R:9810 Pa

6. Um manômetro situado no fundo de um reservatório de água registra uma pressão de
196200Pa. Determinar a altura da coluna de água no reservatório. Dados: água = 1000 kg/m3e
g = 9,81m/s2.
R: 20m

9. Qual é a diferença de pressão entre os pontos A e B? O fluido nas duas tubulações é água e
o líquido indicador é o Hg.
R:35806,5 N/m2









18. Calcular as pressões efetiva e absoluta em um ponto à profundidade de 17m em água do
mar ( = 1,025). A atmosfera local é 750 mmHg.
R: Pef = 17425 kgf/m2 Pabs = 27619,1 kgf/m2

19. Um reservatório de água de 500L mede 0,9mx0,9mx0,7m. Determine o empuxo que atua
em uma de suas paredes laterais e o seu ponto de aplicação.
E=220,5 kgf yp = 0,47m

32. A água escoa no interior dos tubos A e B. Óleo lubrificante está na parte superior do tubo
em U invertido e Hg está na parte inferior dos dois tubos em U. Determine a diferença de
pressão Pa – Pb. Dados: a = 0,0762m; b = 0,1016m ; b = c; d = 0,127m; e = 0,2032; f =
0,254m; g = 9,81 m/s2;  (óleo) = 0,88;  (Hg) = 13,6;  (água) = 1000 kg/m3.
R:25734,69 N/m2








A
água = 1000kg/m3
B
0,38m
0,63m
0,25m
água = 1000kg/m3
mercúrio = 13600kg/m3
f
óleo
c d
a
e
Hg
água
água

2
1
 2


49. Em um reservatório contendo glicerina, com massa 1200 kg e volume de 0,952 m3,
determine o peso, a massa específica, o peso específico e a densidade relativa da glicerina.
R:  = 11772N  = 1260,5 kg/m3  = 12365,5 N/m3  = 1,26

53. Determine a pressão absoluta e relativa na interface gasolina – água e no fundo do
reservatório. Dado: Patm = 101,33 Kpa; gasolina=0,68
R: P(relA) = 33,354 KPa P(absA) = 134,684 KPa P(relB) = 43,164 KPa P(absB) = 144,494 KPa











85. Qual seria a pressão de óleo necessária para levantar um carro de 2000Kgf de peso no
macaco hidráulico da figura abaixo? Qual seria a força necessária a ser exercida no pistão
menor para gerar esta pressão no óleo? Dados: Diâmetro do cilindro menor = 2 cm e do
cilindro maior igual a 25cm.
R: P = 4,08 kgf/cm2 F1 = 12,81 kgf




F
óleo
gasolina
água
A
B
Patm
5m
1m
