INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
MTRM
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto

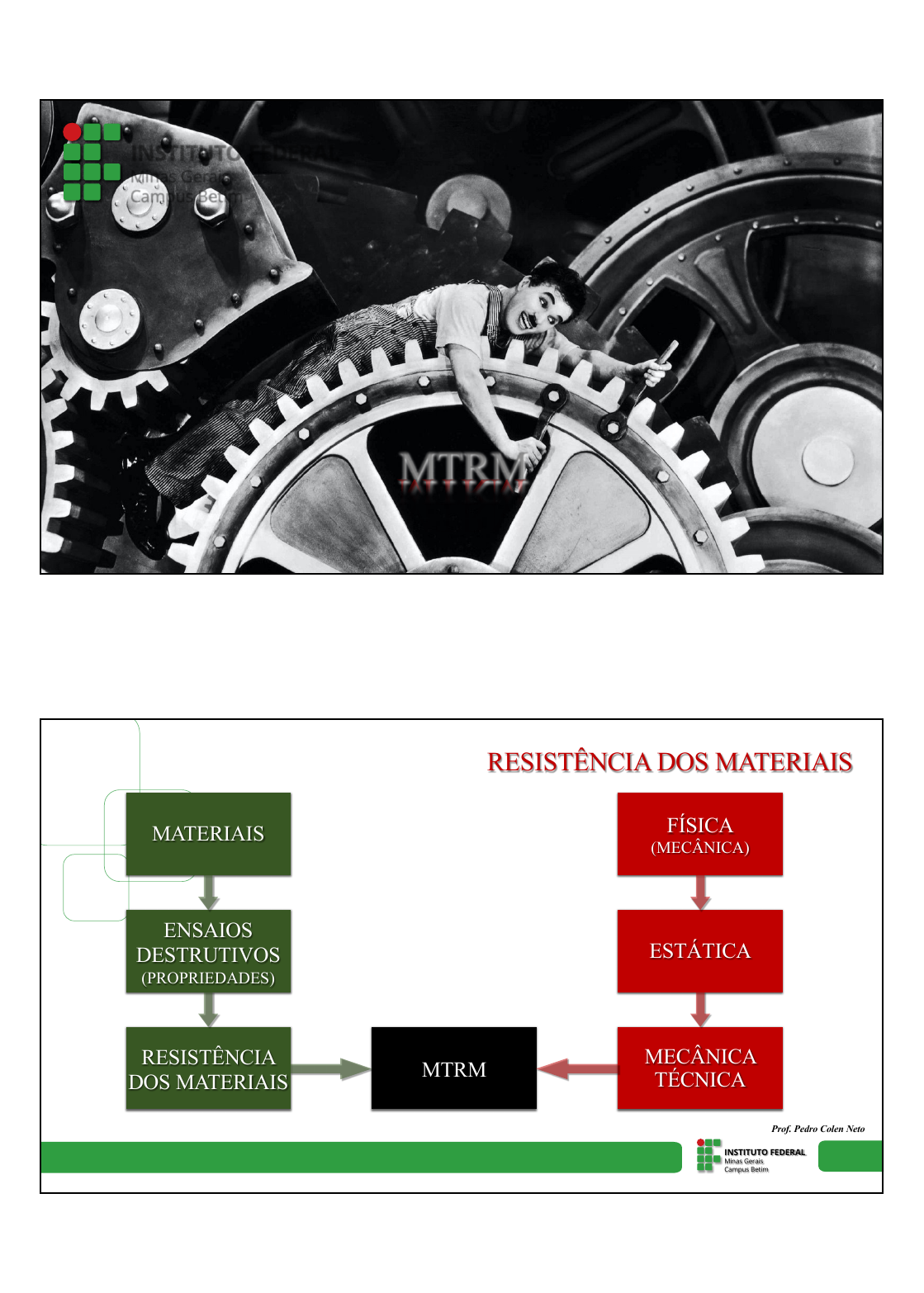

RESISTÊNCIA DOS MATERIAIS
FÍSICA
(MECÂNICA)
MATERIAIS
ESTÁTICA
ENSAIOS
DESTRUTIVOS
(PROPRIEDADES)
MECÂNICA
TÉCNICA
RESISTÊNCIA
DOS MATERIAIS MTRM
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
TENSÃO MECÂNICA
TENSÃO
FORÇA
ÁREAMATERIAL
ESFOÇOS
DIMENSÕES
=
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
SISTEMAS DE UNIDADES
TENSÃO
FORÇA
ÁREA
=
N
m²
𝑁
𝑚²
𝑃𝑎
SI
N
mm²
𝑁
𝑚𝑚²
𝑀𝑃𝑎
ST
lbf
in²
𝑙𝑏𝑓
𝑖𝑛²
𝑝𝑠𝑖
Inglês
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
SISTEMAS DE UNIDADES
Newton (N) Quilograma-força
(kgf) Libra-força (lbf)
Newton (N) 1,000 0,102 0,22
Quilograma-força
(kgf) 9,807 1,000 0,454
Libra-força (lbf) 4,45 0,45 1,000
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
SISTEMAS DE UNIDADES
Pascal (Pa) (MPa) (kgf/cm2) lbf/in2(psi)
Pascal (Pa) 1,000 10-6 1,02×10-5 1,45×10-4
(MPa) 1 000 000 1,000 10,197 145,038
(kgf/cm2) 9,810×104 0,098 1,000 14,223
lbf/in2(psi) 6894,759 0,007 0,07 1,000
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
Em nosso curso os esforços estudados serão:
• Tração e Compressão
• Cisalhamento
• Torção
• Flexão
Todos esforços estudados individualmente, ou seja, esforços
simples
RESISTÊNCIA DOS MATERIAIS
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
TRAÇÃO E COMPRESSÃO
Eixo
Longitudinal
F
F
Eixo
Longitudinal
F
F
TRAÇÃO COMPRESSÃO
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
CISALHAMENTO
F
F
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
TORÇÃO
Eixo
Longitudinal
M
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
FLEXÃO
RA BR
Q
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
TRAÇÃO E COMPRESSÃO
l0
FF
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
FF
l
TRAÇÃO E COMPRESSÃO
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
ENSAIO DE TRAÇÃO
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
ENSAIO DE TRAÇÃO
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
ENSAIO DE TRAÇÃO
l
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
ENSAIO DE TRAÇÃO
(MPa)s
(%)eRegime
Elástico Regime Plástico
se
sR
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
ENSAIO DE TRAÇÃO
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
LIMITE
ELÁSTICO
ENSAIO DE TRAÇÃO
LIMITE
ESCOAMENTO
MÓDULO DE
ELASTICIDADE
LIMITE DE
RESISTÊNCIA
LIMITE DE
RUPTURA
ESTRICCÃO
R
ES
U
LT
A
D
O
S
D
O
 E
N
SA
IO
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
MÓDULO DE YOUNG
y
x
(MPa)s
(%)e
se
𝑦 = 𝑘 $ 𝑥
𝑘 =
∆𝑦
∆𝑥
𝜎 = 𝐸 $ 𝜀
𝑘 = 𝐸 =
∆𝜎
∆𝜀
𝜎 = 𝑘 $ 𝜀
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
TRAÇÃO E COMPRESSÃO – EQUAÇÕES
𝜎 = 𝐸 $ 𝜀
𝜎 =
𝐹
𝐴 QUE ESTÁ ACONTECENDO
LIMITE DO ELASTIDICADE DO MATERIAL
𝜀 =
∆𝑙
𝑙!
=
𝑙 − 𝑙!
𝑙!
DEFORMAÇÃO LINEAR
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
TRAÇÃO E COMPRESSÃO – EQUAÇÕES
𝜎 = 𝐸 $ 𝜀
𝐹
𝐴
∆𝑙
𝑙!
𝐹
𝐴 = 𝐸 $
∆𝑙
𝑙!
∆𝑙 =
𝐹 % 𝑙!
𝐸 % 𝐴
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
GRANDEZA UNIDADE SÍMBOLO
Comprimento metro m
Massa quilograma kg
Tempo segundo s
Corrente elétrica ampere A
Temperatura kelvin K
Ângulo plano radiano rad m/m
Força Newton N kg.m/s²
Energia Joule J N.m kg.m²/s²
Pressão / Tensão Pascal Pa N/m² kg/m.s²
Potência Watt W J/s kg.m²/s³
Frequência Hertz Hz 1/s
Prefixo 10n Equivalente numérico Desde
Nome Símbolo
yotta Y 1024 1 000 000 000 000 000 000 000 000 1991
zetta Z 1021 1 000 000 000 000 000 000 000 1991
exa E 1018 1 000 000 000 000 000 000 1975
peta P 1015 1 000 000 000 000 000 1975
tera T 1012 1 000 000 000 000 1960
giga G 109 1 000 000 000 1960
mega M 106 1 000 000 1960
quilo k 103 1 000 1795
hecto h 102 100 1795
deca da 101 10 1795
nenhum 100 1
deci d 10−1 0,1 1795
centi c 10−2 0,01 1795
mili m 10−3 0,001 1795
micro µ 10−6 0,000 001 1960
nano n 10−9 0,000 000 001 1960
pico p 10−12 0,000 000 000 001 1960
femto f 10−15 0,000 000 000 000 001 1964
atto a 10−18 0,000 000 000 000 000 001 1964
zepto z 10−21 0,000 000 000 000 000 000 001 1991
yocto y 10−24 0,000 000 000 000 000 000 000 001 1991
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
5.12 Exercícios – Sarkis Melconian
Ex.1- A barra circular representada na figura. é de aço, possui d = 20 mm e comprimento
l = 800 mm. Encontra-se submetida à ação de uma carga axial de 7,2 kN.
800
F
F
Pede-se determinar para a barra:
a) Tensão normal atuante (s)
b) O alongamento (Dl)
c) A deformação longitudinal (e)
Eaço= 210 GPa (módulo de elasticidade do aço)
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
MÓDULO DE ELASTICIDADE
𝜎 = 𝐸 $ 𝜀
𝐸 =
∆𝜎
∆𝜀
=
𝜎! − 𝜎"
𝜀! − 𝜀"
e (%)
s (MPa)
sR
se
s2
s1
e1 e2
Material
Massa
Específica Módulo de Young (E)
(kg/m³) (GPa) (10³
kgf/mm²) (106 psi)
Aço 7 860 195 – 210 21,0 30,5
Alumínio 2 710 67 – 73 7,0 10,1
Cobre 8 950 100 – 110 11,0 16,0
Chumbo 11 350 160 16,0 23,2
Titânio 4 500 100 – 107 10,7 15,5
INSTITUTO FEDERAL
Minas Gerais
Campus Betim
Prof. Pedro Colen Neto
a) Tensão normal atuante (s)
5.12 Exercícios – Sarkis Melconian
𝜎 =
𝐹
𝐴
=
𝐹
𝜋 & 𝑑!
4
𝜎 =
4 & 7200
𝜋 & 20!
∆𝑙 =
𝐹 & 𝑙"
𝐸 & 𝐴
b) O alongamento (Dl)
∆𝑙 =
7200 & 800
210.000 & 314,16
∆𝑙 = 0,0873𝑚𝑚
𝜎 = 22,9 𝑀𝑃𝑎
c) A deformação longitudinal (e)
𝜎 =
4 & 𝐹
𝜋 & 𝑑!
𝜀 =
∆𝑙
𝑙"
𝜀 =
0,0873
800
& 100
𝜀 = 0,011%
1 𝑀𝑃𝑎 =
1 𝑁
𝑚𝑚²
