Atividade de Pesquisa: ELETRICIDADE I




















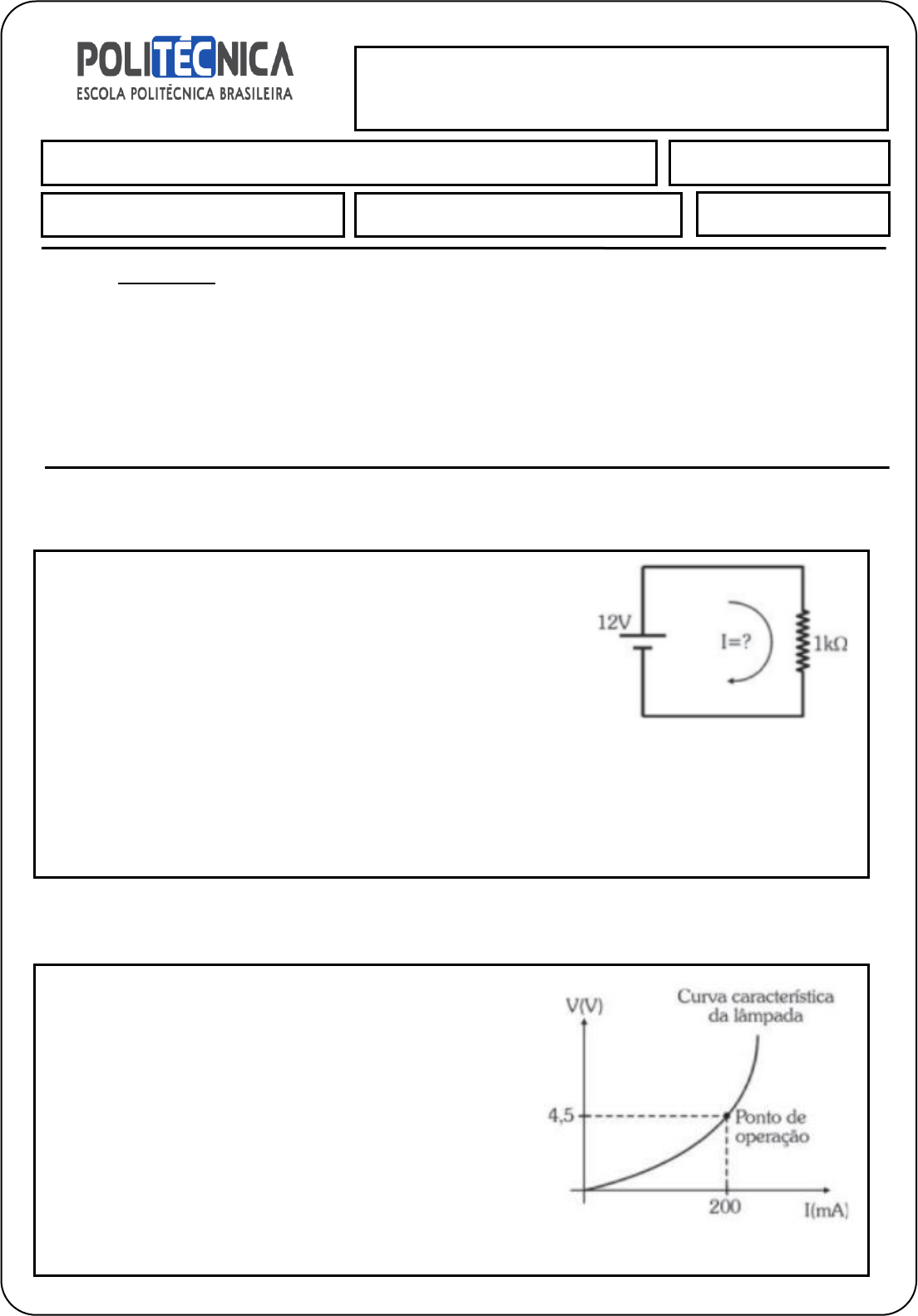

1) Qual é a intensidade da corrente elétrica que passa por uma resistência de 1kΩ submetida a uma
tensão de 12V?















2) A lâmpada da lanterna possui comportamento não ôhmico devido, principalmente, à temperatura
do filamento durante a incandescência. Determine a resistência da lâmpada para a sua condição
normal de operação: V = 4,5V e I = 200mA.














ELETRICIDADE I
Aluno (a): Data: / /
Atividade de Pesquisa NOTA:
INSTRUÇÕES:

→ Esta Atividade contém 17 questões. Totalizando 10 pontos.
→ Preencher devidamente seus dados no cabeçalho.
→ Utilize o espaço delimitado abaixo de cada questão para as suas respostas.
→ Ao terminar grave o arquivo com o nome Atividade de Envio (nome do aluno).
→ Salve o arquivo no formato .pdf e envie pelo sistema.



CARLOS MIGUEL PEREIRA DOS SANTOS
20
06
2024
I = 12/ 1000 = 0,012A
= 12mA
R = 4,5V / 0,2A R = 22,5 Ω
R = 4,5V / 0,2A R = 22,5 Ω
R = 4,5V / 0,2A R = 22,5
Atividade de Pesquisa: ELETRICIDADE I


3) Determine a resistência de um fio de cobre de 4 mm de diâmetro e 10 km de comprimento.











4) Considere um resistor com as seguintes especificações: 1kΩ - 1/2W.






































a) Qual é a corrente Imáx e a tensão Vmáx que ele pode suportar?

b) Que potência P’ ele dissiparia caso a tensão aplicada V’ fosse metade de Vmáx?

c) Quanto vale a relação Pmáx / P’ e qual conclusão pode ser tirada?
R = PL/A = 0,0172 . 10000/p.i . 2²
R = 13,69
a) 22,4mA 22,32V
b)0,12W
c) 4,17
A relação Pmax/P' significa quantas vezes maior é Pmax em relação a P.
Atividade de Pesquisa: ELETRICIDADE I


5) Uma lâmpada residencial está especificada para 127V / 100W. Determine:



















6) Uma turbina de uma usina hidrelétrica com capacidade de 100.000 kWh abastece uma região com
tensão de 127V. Quantas lâmpadas de 200W/127V essa turbina pode alimentar simultaneamente?









7) No circuito ao lado, são conhecidos os valores de E1, E3, V1, V2 e V4. Determine E2 e V3 para que a lei
de Kirchhoff para tensões seja válida.


















a) A energia elétrica consumida por essa lâmpada num período de cinco horas diárias em um mês de
30 dias;

b) O valor a ser pago por esse consumo, sabendo que a empresa de energia elétrica cobra a tarifa de
R$ 0,30 por kWh mais um imposto de 33,33%.



a) 100W ÷ 1000 = 0,1kW
0,1kW x 5h = 0,5kWh
0,5kWh x 30 dias = 15kWh
b) 15kWh x R$ 0,30/kWh = R$ 4,50
R$ 4,50 x 33,33% = R$ 1,50
R$ 4,50 + R$ 1,50 = R$ 6,00
100.000 kWh * 1.000 = 100.000.000 Wh 2
100.000.000 Wh / (200W/127V) = 635.000 lâmpadas
E¹ + E² - V² - V¹ = 0
15 + E² - 8 - 17 = 0
E² = 10V
V² - E² + V³ - E³ + V4 = 0
8 - 10 + V³ - 25 + 5 = 0
V³ = 22V
Atividade de Pesquisa: ELETRICIDADE I


8) Determine a resistência equivalente entre os terminais A e B do circuito:




















9) Determine a tensão, a corrente e a potência em cada resistor da rede resistiva ao lado.






























30 ohms
2 V, 4mA e 8mW no resistor 1;
18 V, 2,2 mA e 39,5 mW no resistor 2;
18 V, 1,8 mA e 32,4 mW no resistir 3.
Atividade de Pesquisa: ELETRICIDADE I


10) Determine a tensão e a corrente no resistor R4 do circuito ao lado.


























11) No circuito ao lado, determine a potência dissipada pelo resistor R5, sabendo que I2 = 120mA
























IR1 = 22/4400 = 0,005 ou 5mA IR4= o,oo5*2400/2400+2400=0,0025A ou 2,5mA VR4= 1200*0,005=6V
R= 175OHMS / i1= 0,024a / i2 = 0,012a / i3 = 0,12a / i4 = 0,06a / i5 = 0,05a
P5= 360mV
Atividade de Pesquisa: ELETRICIDADE I


a) A resistência equivalente do circuito;

b) A corrente total fornecida pela
 fonte de alimentação ao circuito.


12) No circuito ao lado, determine a resistência equivalente e a corrente fornecida pela fonte de
alimentação.






















13) Considere a rede resistiva ao lado e determine:





















A resistência equivalente é de 142 ohms;
A corrente fornecida pela fonte é de 0,106 A
a) A resistência equivalente é de 74,96 ohms;
b) A corrente total fornecida pela fonte é de 0,33 A.
Atividade de Pesquisa: ELETRICIDADE I




14) Um rádio AM/FM portátil funciona, em condições normais de operação, com as seguintes
especificações: 3V/450mW. Qual deve ser o valor do resistor R2 para que esse rádio opere a partir
de uma fonte de 12V, conforme a montagem ao lado? Observação: O divisor de tensão é formado
por R1 e R2 // Rrádio.




























15) Considerando o divisor de corrente ao lado, determine I1 e I2 a partir da sua equação geral.




















R = Para o rádio operar corretamente, o resistor 2 do divisor de tensão deve ser de 72 ohms
 L1= 2,55mA
R)
 L2=21,55mA
Atividade de Pesquisa: ELETRICIDADE I




16) Dado o circuito ao lado, determine a corrente e a tensão na carga RL pelo método de Thévenin,
para cada um dos valores seguintes que ela pode assumir: RL1 = 100Ω; RL2 = 500 Ω; RL3 = 1,5kΩ.


























17) Considere o circuito RC ao lado, no qual o capacitor encontra-se totalmente descarregado.
























A tensão e a corrente na resistência de carga RL é, segundo seu valor:
4,95 V e 0,0495 A com RL1=100 ohms.
12,68 V e 0,025 A com RL2=500 ohms.
17,14 V e 0,0114 A com RL3=1500 ohms.
t = R * C t = 100000ohms * 100 uF t = 10000000 us t = 10 s
