FAMEC Faculdade Metropolitana de Camaçari

Engenharia Ambiental / Engenharia de Controle e Automação / Eng Produção
enharia de
Disciplina: Mecânica Geral Docente: Celso Henrique
I Unidade
I Lista de Exercícios
https://sites.google.com/site/professorcelsohenrique/home/mecanica-geral

Assunto: Distribuição de Forças no Plano e no Espaço


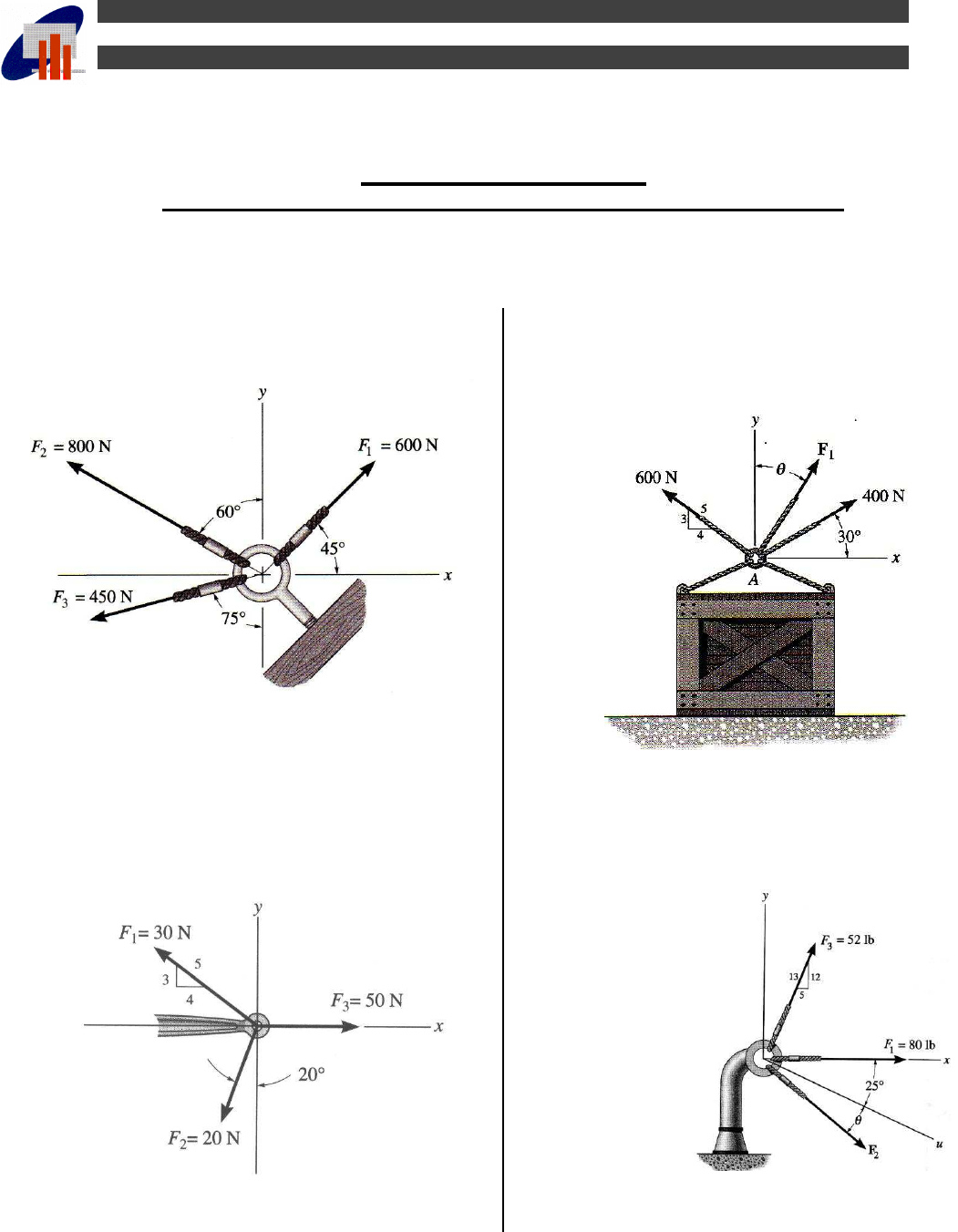

01. Determine a intensidade da força resultante FR = F1
+ F2 + F3 e sua direção, medida no sentido anti-horário,
a partir do eixo x positivo.


Resposta: 997 , 108RF N   

02. Determine a intensidade e a direção da resultante
FR = F1 + F2 + F3 das três forças, bem como o ângulo
que a força resultante faz com o eixo x positivo.




Resp. FR=19,18N e � = , °
03. Determine a intensidade e a direção, medida no
sentido anti-horário, a partir do eixo x, da força
resultante das três forças que atuam sobre o anel A.
Considere que F1 = 500N e θ = 20°.


Resp. FR= 1030,5 N � = °
04. Se 2 250F lb e 45º  , determine a intensidade e
a orientação, medida no sentido horário, a partir de eixo x
positivo, da força resultante das três forças que atuam
sobre o suporte.












Resp. FR = 263, lb e � = °
2

05. O parafuso tipo gancho da figura abaixo está sujeito a
duas forças 1F e 2F . Determine a intensidade (módulo) e
a direção da resultante.


Resposta:  213RF N e 54,8 com a horizontal NE

06. Um homem puxa, com uma força de 300 N, uma
corda fixada a uma construção, como mostra abaixo.
Qual a componente horizontal e vertical da força exercida
pela corda no ponto A?


Resposta: 240 , 180 ,X YF N F N  , 36,87o 

07. Determine a intensidade da força resultante  R 1 2F F F e sua direção, medida no sentido anti-horário,
a partir do eixo x positivo para a figura abaixo.

Resposta:   393 , 353RF lb

08. Quatro forças atuam no parafuso A da figura.
Determine a resultante das forças que agem no parafuso.


Resposta: 199,64R N � = °

09. A tração no cabo AC da figura ao lado é de 370 N.
Determine as componentes horizontal e vertical da força
exercida em C.

Resp. Fx= -120,15 e Fy=349,95N
10. Dois cabos sujeitos a trações conhecidas estão
presos ao ponto A. Um terceiro cabo, AC, é usado para
sustentação. Determine a tração em AC sabendo que a
resultante das três forças aplicadas em A deve ser
vertical.

Resp. FAC = 25,62 kN e � = °
3

11. Utilizando a trigonometria, determine o módulo e a
direção da resultante das forças da figura abaixo.



Resposta: 413,57R N � = − °

12- Duas peças, B e C, estão rebitadas em um suporte A.
Sabendo que ambas sofrem compressão por forças de
1200N em B e 1600N em C, determine o módulo, a
direção e o sentido da força resultante que age no
suporte.

Resposta: 2371,56R N

13- Uma estaca é arrancada do solo com o auxílio de
duas cordas, como na figura abaixo. Determine:


(a) Com °α=30 e utilizando trigonometria, determine o
módulo da força P necessário para que a resultante na
estaca seja vertical.
(b) Qual o módulo correspondente da resultante?

Resposta: 101,52P N

14- Um carro avariado é puxado por duas cordas, como
na figura abaixo. A tração em AB é de 400 N, e o ângulo
α é de 20 . Sabendo que a resultante das duas forças
aplicadas em A tem a direção do eixo do carro, e
utilizando a trigonometria determine:


a) a tração na corda AC;

b) intensidade da resultante das duas forças aplicadas
em A.
Resposta: 584,79AC N , 896R N

15. As forças P e Q agem sobre um parafuso A.
Determinar sua resultante.

Resposta:  97,7R N � = °

16. Determine a grandeza da força resultante e sua
direção, medida no sentido anti-horário, a partir do
eixo x positivo.


4

17. Três forças atuam sobre o suporte mostrado.
Determine o ângulo � e a intensidade de F1 de modo
que a resultante das forças seja orientada ao longo do
eixo x positivo e tenha intensidade de 1 kN.












Resp. F1 = 577,39N e � = °
18. Determine a intensidade e os ângulos diretores
coordenados da força resultante.

19. O suporte está sujeito às duas forças mostradas.
Expresse cada força na forma vetorial cartesiana e
depois determine a força resultante FR, a intensidade
e os ângulos diretores coordenados dessa força.


Resp. FR = 485,3 N e � = °, � = °, � = °
20. Os cabos presos ao olhal estão submetidos as três
forças mostradas. Expresse cada força na forma
vetorial cartesiana e determine a intensidade e os
ângulos diretores coordenados da força resultante.










Resp. FR = 407 N e � = °, � = °, � = °
21. A tora deve ser rebocada por dois tratores A e B.
Determine as intensidades das duas forças de arrasto
FA e FB, se for necessário que a força resultante tenha
intensidade de FR=10kN e seja orientada ao longo do
eixo x. Considere � = º.

Resp. FA = 3,66kN e FB = 7,04 kN
22. Cada uma das quatro forças que atuam em E tem
intensidade de 28 kN. Expresse cada força como um
vetor cartesiano e determine a força resultante.

5

23. A viga esta sujeita ás duas forças mostradas.
Expresse cada força na forma vetorial cartesiana e
determine a intensidade e os ângulos diretores
coordenados da força resultante.


Resp:
1 2
ˆ ˆ ˆ ˆ ˆ{176 605 } ; {125 177 125 }
ˆ ˆ ˆ{125 0,377 480 } ; 496
75,4 ; 90,0 ; 165
R R
F j K lb F i j K lb
F i j K lb F lb
  
    
   
     


24. A chapa articulada é suportada pela corda AB.
Se a força na corda for F = 340 lb, expresse essa
força orientada de A para B e como um vetor
cartesiano. Qual é o comprimento da corda?

Resp:
ˆ ˆ ˆ17,0 ; { 160 180 240 }ABF pés F i j K lb    



25. A torre é mantida reta pelos três cabos como
mostra a figura abaixo. Se a força em cada cabo
que atua sobre a torre for aquela mostrada na
figura.

a) Determine as componentes cartesianas da força
aplicada em cada cabo. (Considere que 20x m ,
15y m )

b) Determine os ângulos diretores
X
 ,
Y
 e
z
 que
definem a direção da força aplicada no cabo que
você escolheu.



Resp:
ˆ ˆ ˆ{230,8 173,2 276,8 } ,
54,76 ; 64,34 ; 133,79
ˆ ˆ ˆ{282,6 317,4 423,6 } ,
61,90 ; 121,94 ; 134,91
ˆ ˆ ˆ{ 191,20 127,68 766,40 } ,
103,83 ; 80,82 ; 163,34
AD
X y z
DC
X y z
BD
X y z
F i j K N
F i j K N
F i j K N
  
  
  
  
     
  
     
   
     














6

26. Os tratores puxam a árvore com as forças
mostradas. Represente cada força como um vetor
cartesiano e determine a intensidade e os ângulos
diretores coordenados da força resultante.


ˆ ˆ ˆ{75,5 43,6 122 }
ˆ ˆ ˆ{26,8 33,5 90,4 } ;
236 ; 64,3 ; 92,5 ; 154
AB
BC
R
F i j K lb
F i j K lb
F lb   
  
  
      

27. O cabo preso à estrutura de barras exerce uma
força 350F lb como mostra a figura. Expresse
essa força como um vetor cartesiano, e determine
os ângulos diretores
X
 ,
Y
 e
z
 que definem a
direção da força aplicada no cabo.

Resposta:
ˆ ˆ ˆ{143,5 248,15 200,55 }
65,80 ; 44,85 ; 124,96X y z
F i j K lb
  
  
     
28. O cabo AB, de 19,5 m, está sujeito a uma tração
de 19500 N. Determine:

a) As componentes cartesianas da força aplicada
pelo cabo em B:
b) Os ângulos diretores
X
 ,
Y
 e
z
 que definem a
direção da força aplicada em B.


ˆ ˆ ˆ{ 9301,5 16809 3393 } ,
118,49 ; 30,46 ; 79,98
B
X y z
F i j K N
  
   
     

29. O cabo de sustentação de uma torre, figura, está
ancorado por meio de um parafuso em A. A tração
no cabo é de 3000 N. Determine as componentes
da força F que atua sobre o parafuso e os ângulos
que definem a direção da força.

7

30. Os cabos de tração A e B são usados para
suportar o poste de telefone, como mostra a figura.

a) Represente (determine) as componentes
cartesianas da força aplicada pelo cabo em Ae em
B:

b) Determine os ângulos diretores
X
 ,
Y
 e
z
 que
definem a direção da força aplicada no cabo que
você escolheu.



Resp:
ˆ ˆ ˆ{ 43,5 174 174 } ,
100,00 ; 45,89 ; 134,11
ˆ ˆ ˆ{53,2 79,8 146,3 } ,
72,30 ; 117,13 ; 146,72
A
X y z
B
X y z
F i j K N
F i j K N
  
  
   
     
  
     


















31. A janela é mantida aberta pela corrente AB
determine o comprimento da corrente, expresse a
força de 50 lb que atua em A ao longo da corrente
como um vetor cartesiano e determine seus ângulos
diretores coordenados.

Resp:
ˆ ˆ ˆ{ 19,1 14,8 43,8 }
112,40 ; 107,22 ; 28,96
ABF i j K lb
  
   
     

32. Três forças atuam sobre o gancho. Se a força
resultante FR tiver intensidade e direção como
mostrado, determine a intensidade e os ângulos
diretores coordenados da força F3. Determine
também os ângulos diretores coordenados de F1 e
FR .

Resp:

3 3 3 3
1 1 1
166 ; 97,5 ; 63,7 ; 27,5
36,9 ; 90,0 ; 53,1
69,3 ; 52,2 ; 45,0
F F F
F F F
FR FR FR
F N   
  
  
      
     
     
