Engenharia Elétrica / Eletrônica
Prof. Antonio Augusto Morini
MECÂNICA DOS SÓLIDOS
FLEXÃO
Lista de Exercícios 07

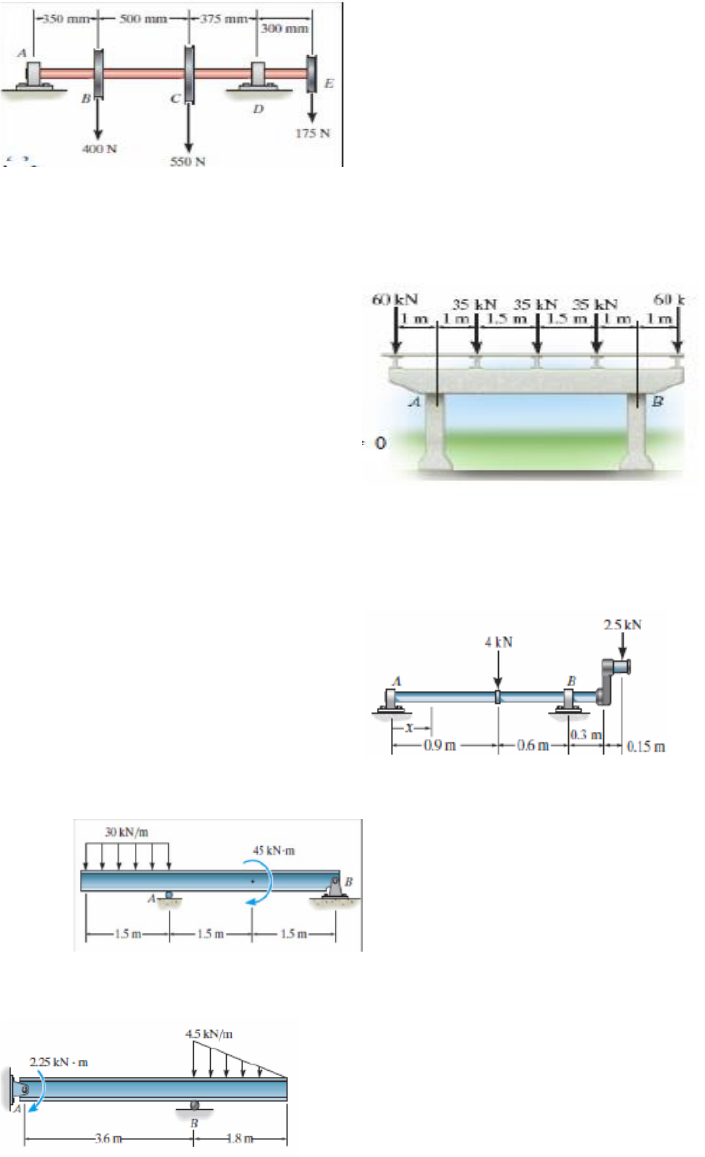

1. Sabendo-se que os apoios A e D do eixo abaixo tem apenas reações verticais,
encontre os diagramas de força cortante e momento fletor.





2. A estrutura de concreto suporta 225 KN distribuídos conforme a figura abaixo.
Assuma que as colunas A e B sofrem apenas esforços verticais. Determine os
diagramas de esforço cortante e momento fletor da viga.

A viga tem sete (7) metros de
comprimento.




3. Encontre o diagrama de força cortante e momento fletor do eixo abaixo e descreva-
as em função da variável “x”. Os suportes A e B sofrem apenas esforços verticais.





4. Determine os diagramas de esforço cortante e momento fletor da viga abaixo


5. Determine os diagramas de esforço cortante e momento fletor da viga abaixo




Engenharia Elétrica / Eletrônica
Prof. Antonio Augusto Morini
6. O perfil I apresentado é feito de aço com σmax = 170 MPa. Determine o momento
interno máximo que o perfil pode suportar em relação aos eixos “y” e “Z”.


7. Dois perfis estão sendo considerados para o projeto de uma viga. Determine qual
delas suportará sofrerá a menor tensão para um momento interno aplicado de 150
KN. Qual a tensão de trabalho das vigas avaliadas? Em que percentual o escolhido é
melhor do que o preterido?





8. Determine a tensão interna sofrida pelo perfil abaixo quando ao mesmo é aplicada
um momento interno de 40 KN.m.






9. Determine o menor diâmetro permitido para o eixo da figura abaixo. Os suportes A
e B sofrem apenas esforços verticais e a tensão permitida σMAX = 160 MPa.







10. Determine a dimensão “a” do perfil a ser utilizado para suportar os esforços
apresentados, sabendo-se que a tensão permitida σMAX = 150 MPa.






Engenharia Elétrica / Eletrônica
Prof. Antonio Augusto Morini
11. A barra da figura abaixo é composta de alumínio (6601-T6) e latão (83400).
Determine a dimensão “h” da tira de latão, sabendo-se que o eixo neutro do
composto está situado entre os dois materiais. Qual o momento interno máximo que
o composto pode suportar sabendo-se que: σMAX_AL = 128 MPa, σMAX_LT = 35 MPa,
EAL = 68,9 GPA e ELT = 101 GPA.







12. A viga de madeira é reforçada com chapas de aço, no topo e no fundo. Determine a
máxima tensão de cisalhamento sofrida pela madeira e pelo aço, quando sujeitas a
um momento interno M=5 KN. Sabe-se que: EMD = 11 GPA e EAço = 200 GPA.






13. O perfil de aço é utilizado para reforçar a viga de madeira. Determine a máxima
tensão de cisalhamento sofrida pela madeira e pelo aço, quando sujeitas a um
momento interno M=1,2 KN. Sabe-se que: EMD = 12 GPA e EAço = 200 GPA.
