Retificador de Meia Onda

Prévia do material em texto

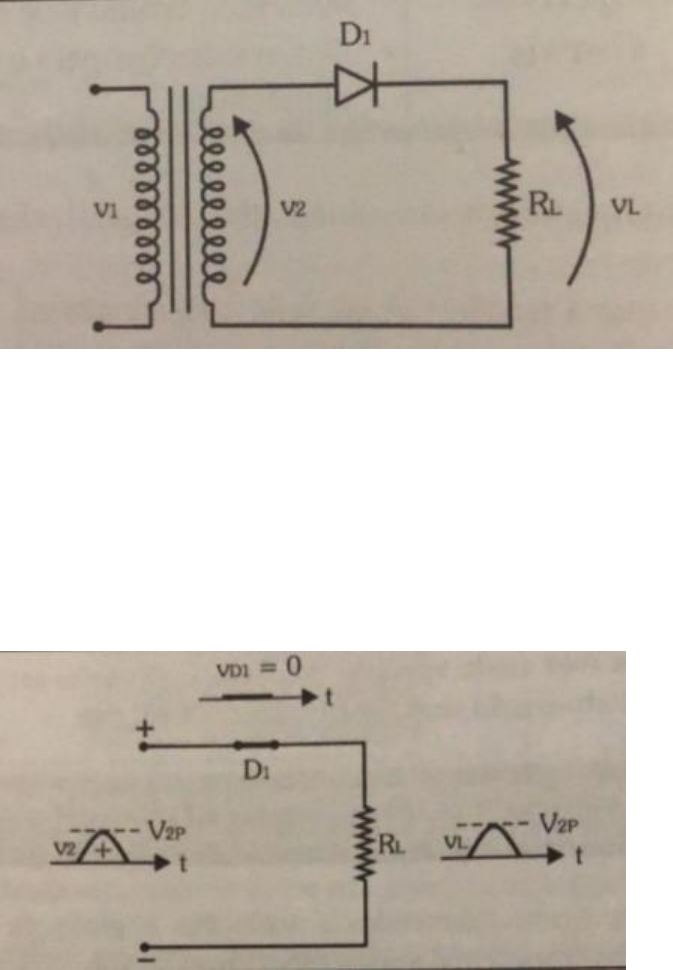

<p>Retificador de Meia Onda</p><p>O circuito retificador de meia onda é o mais simples de todos, pois necessita de</p><p>apenas um diodo.</p><p>O transformador fornece tensão CA para o diodo, que retifica e alimenta a</p><p>carga RL.</p><p>Legenda:</p><p>V1 = Tensão do primário</p><p>V2 = Tensão do secundário</p><p>D1 = Diodo 1</p><p>RL = Carga/Resistor</p><p>VL = Tensão no resistor RL</p><p>No semiciclo positivo, V2 polariza D1 diretamente, portando ele conduz. As</p><p>tensões na carga e no diodo são:</p><p>No semiciclo negativo, V2 polariza D1 reversamente, portanto ele corta. As</p><p>tensões na carga e no diodo são:</p><p>Portanto as formas de onda são:</p><p>As expressões das tensões e corrente na carga caracterizam o retificador de</p><p>meia onda são:</p><p>Tensão de Pico</p><p>𝑉𝐿𝑃 = 𝑉2𝑃 − 𝑉𝛾</p><p>Corrente de Pico</p><p>𝐼𝐿𝑃 =</p><p>𝑉𝐿𝑃</p><p>𝑅𝐿</p><p>Tensão Média na Carga</p><p>𝑉𝐿𝑚 =</p><p>𝑉𝐿𝑃</p><p>𝜋</p><p>Corrente média na Carga</p><p>𝐼𝐿𝑚 =</p><p>𝑉𝐿𝑚</p><p>𝑅𝐿</p><p>Tensão Eficaz na Carga</p><p>𝑉𝐿𝑟𝑚𝑠 =</p><p>𝑉𝐿𝑃</p><p>2</p><p>Corrente Eficaz na Carga</p><p>𝐼𝐿𝑟𝑚𝑠 =</p><p>𝑉𝐿𝑟𝑚𝑠</p><p>𝑅𝐿</p><p>*Essas expressões são válidas para qualquer modelo de diodo porque</p><p>estão em função de VLP.</p><p>*A tensão na carga embora retificada em meia onda tem a mesma</p><p>freqûencia da tensão do primário do transformador.</p>
