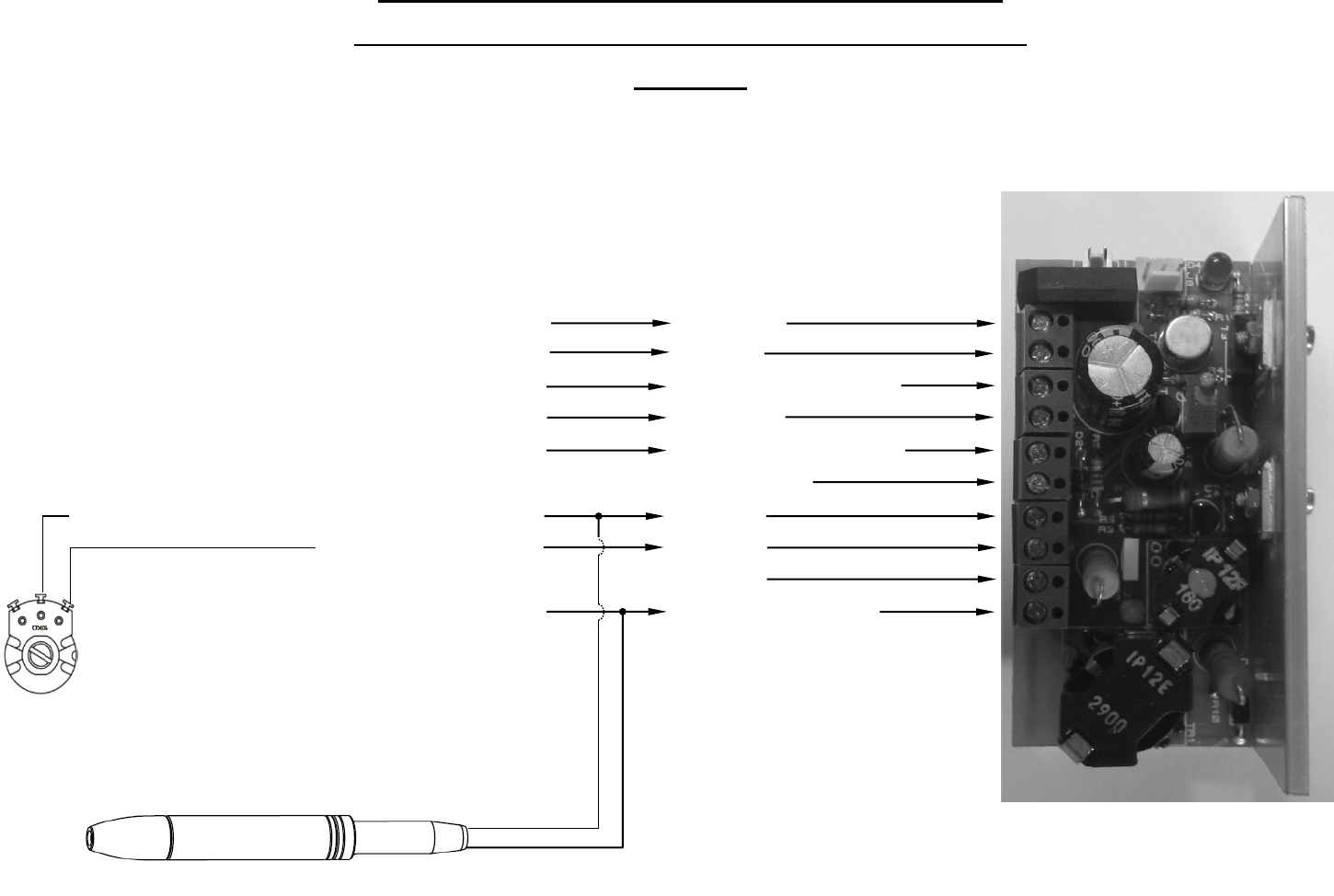

<p>DIAGRAMA DE LIGAÇAO P/ SUBSTITUIÇÃO DA PLACA DO</p><p>ULTRASSOM JET SONIC BP (BOMBA PERISTÁUTICA) GNATUS</p><p>9 BORNES</p><p>PLACA</p><p>AMARELO 1 (COM 2)</p><p>VERDE / LARANJA 2 (GND)</p><p>MARROM 3 (24VCA 1 ou 30VDC 1)</p><p>VERMELHO 4 (COM 1)</p><p>PRETO 5 (24VCA 2 ou 30VDC 2)</p><p>6 (24VCA 2A)</p><p>VERMELHO (POTENCIÔMETRO) + PRETO (CANETA ULTRASSOM) 7 (GND)</p><p>MARROM (POTENCIÔMETRO) 8 (POT.)</p><p>9 (POT.)</p><p>VERMELHO (CANETA ULTRASSOM) 10 (+ TRANSDUTOR)</p><p>POTENCIÔMETRO</p><p>10KΩ</p><p>PRETO (−)</p><p>VERMELHO (+)</p><p>CANETA ULTRASSOM</p>
