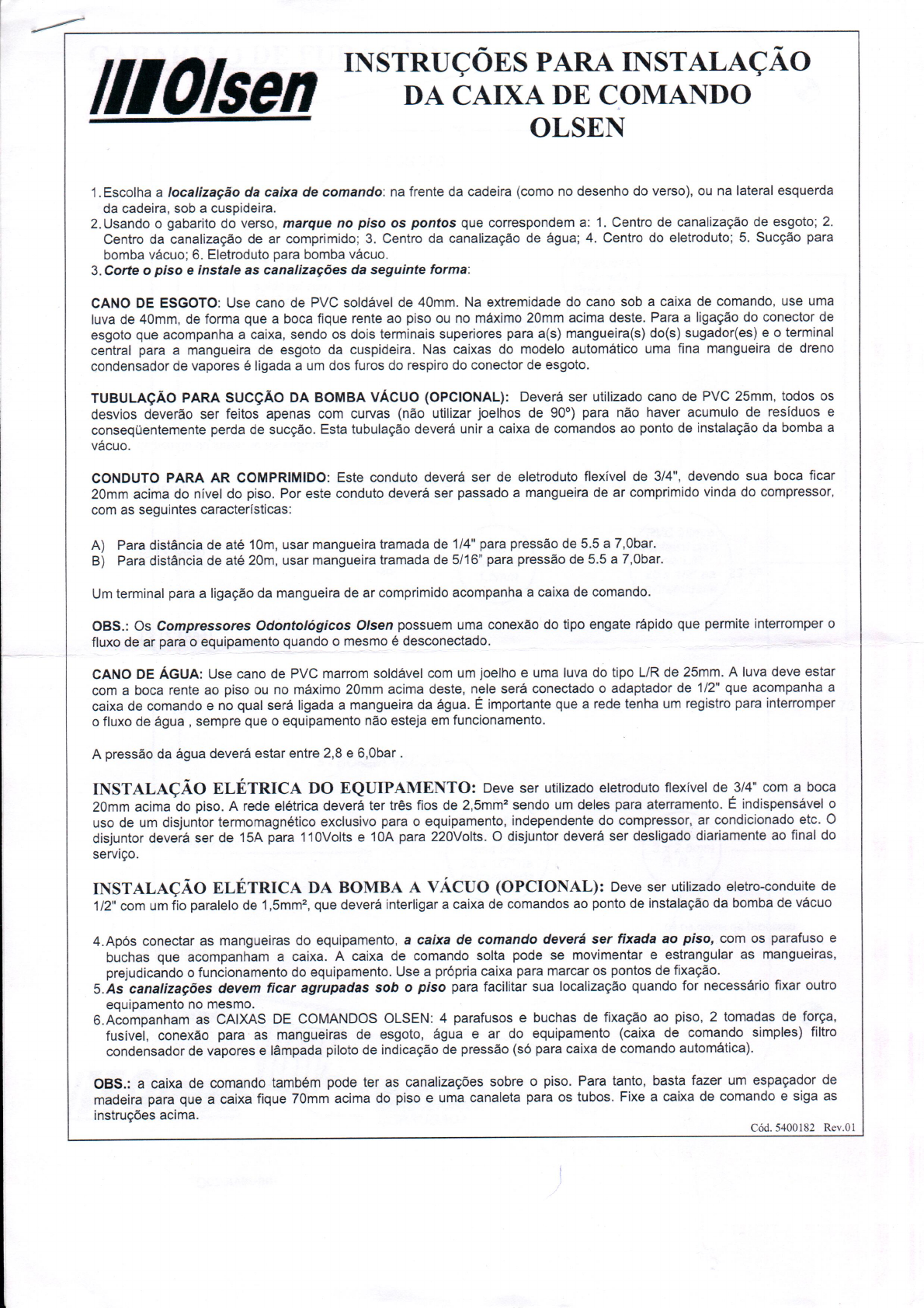

<p>INSTRUÇÕES PARA INSTALAÇÃO DA CAIXA DE COMANDO OLSEN 1. Escolha a localização da caixa de comando: na frente da cadeira (como no desenho do verso), ou na lateral esquerda da cadeira, sob a cuspideira. 2. Usando o gabarito do verso, marque no piso os pontos que correspondem a: 1. Centro de canalização de esgoto; 2. Centro da canalização de ar comprimido; 3. Centro da canalização de água; 4. Centro do eletroduto; 5. Sucção para bomba vácuo; 6. Eletroduto para bomba vácuo. 3. Corte o piso e instale as canalizações da seguinte forma: CANO DE ESGOTO: Use cano de PVC soldável de 40mm. Na extremidade do cano sob a caixa de comando, use uma luva de 40mm, de forma que a boca fique rente ao piso ou no máximo 20mm acima deste. Para a ligação do conector de esgoto que acompanha a caixa, sendo os dois terminais superiores para a(s) mangueira(s) do(s) sugador(es) e o terminal central para a mangueira de esgoto da cuspideira. Nas caixas do modelo automático uma fina mangueira de dreno condensador de vapores é ligada a um dos furos do respiro do conector de esgoto. TUBULAÇÃO PARA SUCÇÃO DA BOMBA VÁCUO (OPCIONAL): Deverá ser utilizado cano de PVC 25mm, todos os desvios deverão ser feitos apenas com curvas (não utilizar joelhos de 90°) para não haver acumulo de resíduos e conseqüentemente perda de sucção. Esta tubulação deverá unir a caixa de comandos ao ponto de instalação da bomba a vácuo. CONDUTO PARA AR COMPRIMIDO: Este conduto deverá ser de eletroduto flexível de 3/4" devendo sua boca ficar 20mm acima do nível do piso. Por este conduto deverá ser passado a mangueira de ar comprimido vinda do compressor, com as seguintes características: A) Para distância de até 10m, usar mangueira tramada de 1/4" para pressão de a 7,0bar. B) Para distância de até 20m, usar mangueira tramada de 5/16" para pressão de 5.5 a 7,0bar. Um terminal para a ligação da mangueira de comprimido acompanha a caixa de comando. OBS.: Os Compressores Odontológicos Olsen possuem uma conexão do tipo engate rápido que permite interromper o fluxo de para o equipamento quando mesmo é desconectado. CANO DE ÁGUA: Use cano de PVC marrom soldável com um joelho e uma luva do tipo L/R de 25mm. A luva deve estar com a boca rente ao piso ou no máximo 20mm acima deste, nele será conectado o adaptador de 1/2" que acompanha a caixa de comando e no qual será ligada a mangueira da água. É importante que a rede tenha um registro para interromper o fluxo de água sempre que o equipamento não esteja em funcionamento. A pressão da água deverá estar entre 2,8 e 6,0bar INSTALAÇÃO ELÉTRICA DO EQUIPAMENTO: Deve ser utilizado eletroduto flexível de 3/4" com a boca 20mm acima do piso. A rede elétrica deverá ter três fios de sendo um deles para aterramento. É indispensável uso de um disjuntor termomagnético exclusivo para equipamento, independente do compressor, condicionado etc. disjuntor deverá ser de 15A para 110Volts e 10A para 220Volts. disjuntor deverá ser desligado diariamente ao final do serviço. INSTALAÇÃO ELÉTRICA DA BOMBA A VÁCUO (OPCIONAL): Deve ser utilizado eletro-conduite de 1/2" com um fio paralelo de que deverá interligar a caixa de comandos ao ponto de instalação da bomba de vácuo 4. Após conectar as mangueiras do equipamento, a caixa de comando deverá ser fixada ao piso, com os parafuso e buchas que acompanham a caixa. A caixa de comando solta pode se movimentar e estrangular as mangueiras, prejudicando o funcionamento do equipamento. Use a própria caixa para marcar os pontos de fixação. 5. As canalizações devem ficar agrupadas sob o piso para facilitar sua localização quando for necessário fixar outro equipamento no mesmo. Acompanham as CAIXAS DE COMANDOS OLSEN: 4 parafusos e buchas de fixação ao piso, 2 tomadas de força, fusível, conexão para as mangueiras de esgoto, água e ar do equipamento (caixa de comando simples) filtro condensador de vapores e lâmpada piloto de indicação de pressão (só para caixa de comando automática). OBS.: a caixa de comando também pode ter as canalizações sobre o piso. Para tanto, basta fazer um espaçador de madeira para que a caixa fique 70mm acima do piso e uma canaleta para os tubos. Fixe a caixa de comando e siga as instruções acima. Cód. 5400182 Rev.01</p>
