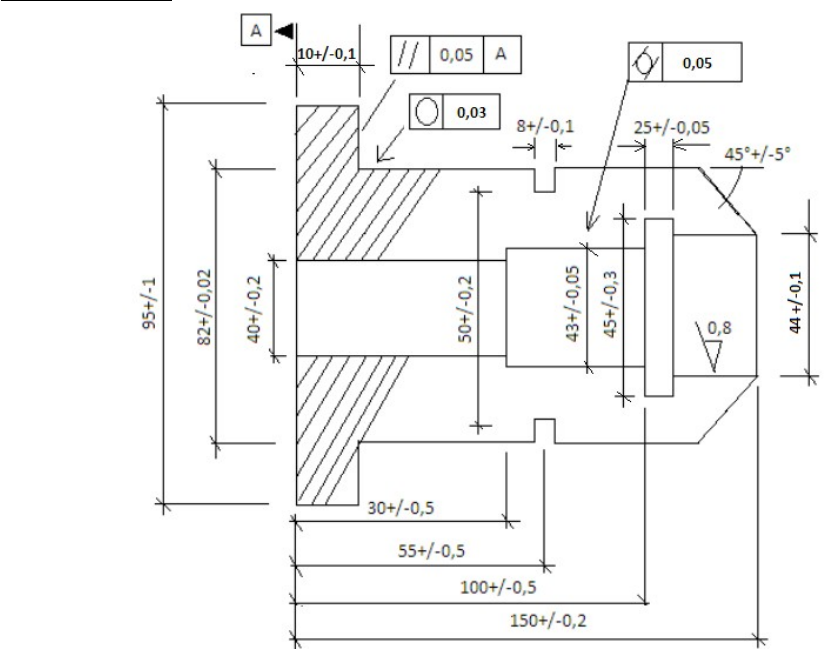

<p>SITUAÇÃO DE APRENDIZAGEM 1</p><p>CURSO – INSPETOR DE QUALIDADE - MÓDULO ESPECÍFICO</p><p>Unidade Curricular – Controle Dimensional</p><p>Nome do aluno:</p><p>ATIVIDADE 3/Roteiro de prática: Inspeção Final – atividade prática no pólo.</p><p>Nesta atividade você vai inspecionar as peças que estão no controle final. Para isso, leia e interprete o desenho mecânico, verificando as dimensões solicitadas e suas respectivas tolerâncias. É importante salientar que todas as dimensões indicadas no desenho devem ser medidas.</p><p>Para a inspeção siga os passos:</p><p>Passo 1: escolha o instrumento adequado para realizar as medições com confiabilidade;</p><p>Passo 2: registre os resultados das medições;</p><p>Passo 3: compare esses resultados com as tolerâncias de projeto;</p><p>Passo 4: preencha o relatório de medição (abaixo), e dê o parecer de aprovação ou rejeição.</p><p>Desenho mecânico</p><p>Relatório de medição de produto final:</p><p>Relatório de Medição de produto final</p><p>Parâmetros Medidos</p><p>Tolerância</p><p>Resultados Encontrados</p><p>Parecer</p><p>Diâmetro Externo</p><p>ɸ82,00 ± 0,02 mm</p><p>Diâmetro Externo</p><p>ɸ95,0 ± 1,0 mm</p><p>Diâmetro Interno</p><p>ɸ44,00 ± 0,1 mm</p><p>Diâmetro Interno</p><p>ɸ45,0 ± 0,3 mm</p><p>Diâmetro Interno do Canal</p><p>ɸ50,0 ± 0,2 mm</p><p>Diâmetro Interno</p><p>ɸ40,0 ± 0,2 mm</p><p>Circularidade diâmetro interno</p><p>0,05 mm</p><p>Cilindricidade diâmetro interno</p><p>0,02 mm</p><p>Paralelismo</p><p>0,05 mm</p><p>Comprimento</p><p>150,0 ± 0,02 mm</p><p>Comprimento</p><p>100,0 ± 0,5 mm</p><p>Comprimento</p><p>55,0 ± 0,5 mm</p><p>Comprimento</p><p>30,0 ± 0,5 mm</p><p>Comprimento do Canal Externo</p><p>8,0 ± 0,1 mm</p><p>Comprimento do Canal Interno</p><p>25,00 ± 0,05 mm</p><p>Ângulo</p><p>45º± 5º</p><p>Rugosidade do Diâmetro Interno</p><p>0,8 µm (Ra)</p><p>Aprovada ( ) Reprovada ( )</p><p>Quadro - Relatório de Medição da atividade 3.</p><p>Lembre-se! Na vida real, após a aprovação do produto pelo inspetor, as peças seguirão para o cliente. Portanto, a tarefa de controlar a qualidade nesta fase é de extrema importância para a imagem da empresa.</p><p>image1.png</p>
