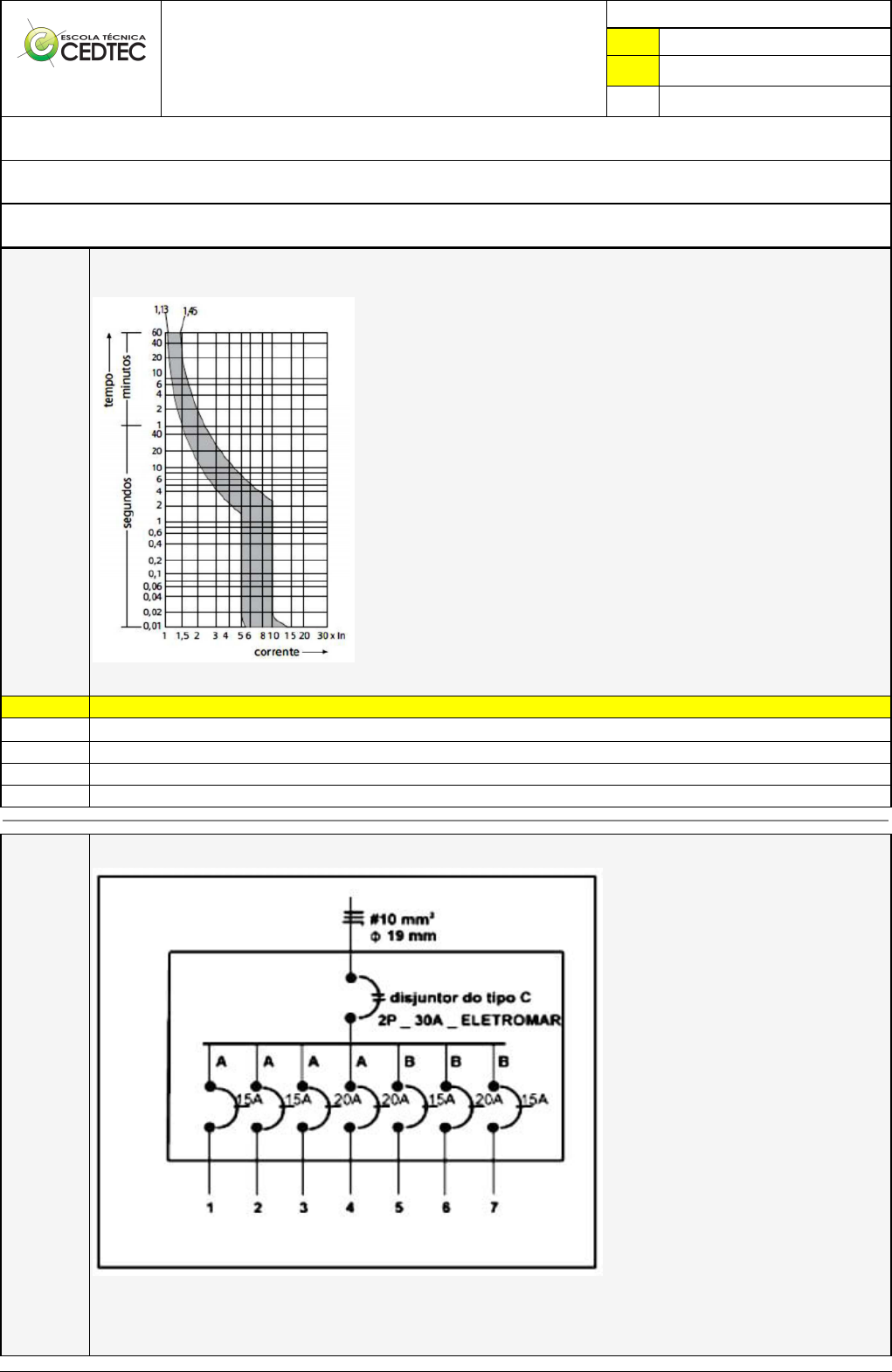

<p>Pincel Atômico - 01/09/2024 10:45:22 1/7</p><p>MARCELA</p><p>NASCIMENTO SOUTO</p><p>Avaliação Presencial (EAD)</p><p>Atividade finalizada em 15/04/2024 18:35:15 (1859739 / 1)</p><p>LEGENDA</p><p>Resposta correta na questão</p><p># Resposta correta - Questão Anulada</p><p>X Resposta selecionada pelo Aluno</p><p>Disciplina:</p><p>INSTALAÇÕES ELÉTRICAS PREDIAIS [1029161] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]</p><p>Turma:</p><p>Curso Técnico: Eletrotécnica - Grupo: EAD - 02/24 - EAD ELE [113127]</p><p>Aluno(a):</p><p>91577545 - MARCELA NASCIMENTO SOUTO - Respondeu 10 questões corretas, obtendo um total de 25,50 pontos como nota</p><p>[350082_1687</p><p>84]</p><p>Questão</p><p>001</p><p>Uma instalação elétrica foi realizada com aterramento TN. O usuário dessa instalação foi submetido a um choque no chassi do</p><p>equipamento. Na figura a seguir é apresentada a curva do disjuntor de proteção do circuito que entrou em contato com o chassi. Dado:</p><p>disjuntor de 20 A</p><p>Sabendo-se que o valor da corrente de falta no circuito, devido ao contato da fase com o chassi do equipamento, é de 160 A, o tempo de</p><p>exposição ao choque usuário é, em segundos, igual a:</p><p>4</p><p>X 3</p><p>5</p><p>2</p><p>1</p><p>[350082_5265</p><p>7]</p><p>Questão</p><p>002</p><p>A figura abaixo mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a</p><p>usualmente adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação.</p><p>De acordo com o esquema da figura, julgue os itens que se seguem.</p><p>I. O disjuntor geral da instalação é de 30 amperes.</p><p>II. A seção de todos os condutores dos circuitos é igual a 10mm2.</p><p>III. O diâmetro do eletroduto do alimentador é igual a 19 mm.</p><p>Está correto o que se afirma em:</p><p>Pincel Atômico - 01/09/2024 10:45:22 2/7</p><p>II e III.</p><p>X I, apenas</p><p>II, apenas.</p><p>III, apenas.</p><p>I e III.</p><p>[350082_1683</p><p>55]</p><p>Questão</p><p>003</p><p>Se em um circuito circula uma corrente de 200 mA através de um resistor de 100 ohms, a potência dissipada por esse resistor será igual a:</p><p>400W</p><p>8W</p><p>2W</p><p>X 4W</p><p>200W</p><p>[350082_1683</p><p>64]</p><p>Questão</p><p>004</p><p>Assinale a alternativa que contém o tipo de interruptor utilizado quando se deseja comandar um circuito de iluminação de dois pontos</p><p>diferentes, normalmente usados em escadas.</p><p>X Three-Way ou Paralelo</p><p>Four-Way ou Intermediário</p><p>Interruptor de várias seções</p><p>Contactores e Chaves magnéticas</p><p>Interruptor simples</p><p>[350082_1021</p><p>5]</p><p>Questão</p><p>005</p><p>Um consumidor tem uma potência instalada de 34.620 W. Aplicando-se um fator de demanda de 0,85, podemos afirmar que sua demanda</p><p>máxima é igual a</p><p>62.146 W.</p><p>59.345 W.</p><p>55.302 W.</p><p>X 29.427 W.</p><p>40.729 W.</p><p>[350082_1017</p><p>5]</p><p>Questão</p><p>006</p><p>Sobre o condutor Neutro – este condutor, deve possuir a mesma seção (mm2) que o condutor Fase, nos seguintes casos:</p><p>Em circuitos monofásicos a 2 e 3 condutores e bifásicos a 3 condutores, qualquer que seja a seção (mm2)</p><p>Todas alternativas estão corretas.</p><p>X Em circuitos trifásicos, quando for prevista a presença de harmônicas, qualquer que seja a seção (mm2).</p><p>Em circuitos trifásicos, quando a seção dos condutores Fase for inferior a 25 mm2</p><p>Todas as alternativas estão incorretas</p><p>[350082_1018</p><p>8]</p><p>Questão</p><p>007</p><p>Proceda a energização do esquema de ligação mostrado abaixo:</p><p>Pincel Atômico - 01/09/2024 10:45:22 3/7</p><p>X</p><p>Outro tipo de ligação</p><p>[350082_1687</p><p>72]</p><p>Questão</p><p>008</p><p>Considere a instalação elétrica de comando de uma lâmpada, composta por três interruptores</p><p>Sobre o sistema de comando do circuito da instalação elétrica é correto afirmar:</p><p>É uma instalação com sistema múltiplo de comando denominado Four-Way.</p><p>Os condutores que interligam os interruptores são denominados condutores de fase.</p><p>O interruptor número 2 é do tipo paralelo ou Three-Way.</p><p>Os interruptores das extremidades, ou seja, junto à fonte de energia e junto à lâmpada são do tipo intermediário ou Four-Way.</p><p>X É uma instalação com sistema múltiplo de comando denominado Three-Way.</p><p>[350082_1016</p><p>2]</p><p>Questão</p><p>009</p><p>Enumere a segunda coluna a partir da primeira, classificando corretamente as diferentes fontes de energia existentes e responda qual</p><p>alternativa é verdadeira.</p><p>Coluna 01</p><p>(1) Fontes renováveis</p><p>(2) Fontes não renováveis</p><p>Coluna 02</p><p>( ) Energia do Carvão</p><p>( ) Energia Eólica</p><p>( ) Energia Solar</p><p>( ) Energia do Petróleo</p><p>( ) Energia Geotérmica</p><p>( ) Energia Atômica</p><p>( ) Energia das Ondas das Marés</p><p>1; 1; 1; 2; 1; 2 e 1</p><p>2; 1; 2; 2; 1; 2 e 1</p><p>2; 1; 1; 1; 1; 2 e 1</p><p>2; 2; 2; 2; 1; 2 e 2</p><p>Pincel Atômico - 01/09/2024 10:45:22 4/7</p><p>X 2; 1; 1; 2; 1; 2 e 1</p><p>[350082_5483</p><p>2]</p><p>Questão</p><p>010</p><p>Não é critério a ser obedecido para o correto dimensionamento de condutores para instalações elétricas de baixa tensão o:</p><p>Critério de proteção contra sobrecargas.</p><p>Critério da queda de tensão.</p><p>Critério da capacidade de condução de corrente.</p><p>X Critério da seção mínima do condutor</p><p>Critério de vida útil do condutor.</p><p>[350083_1683</p><p>56]</p><p>Questão</p><p>011</p><p>Para medir a corrente elétrica em um motor de corrente contínua, a ponta de prova preta será colocada em COM.</p><p>Onde conectar a ponta de prova vermelha e para qual unidade mover a alavanca seletora?</p><p>Em VΩ, e mover o seletor para 2K</p><p>Em VΩ, e mover o seletor para 200.</p><p>X Em mA e mover o seletor para 200m.</p><p>Em VΩ, e mover o seletor para 200</p><p>Em 10A DC, e mover o seletor para 200.</p><p>[350083_5601</p><p>5]</p><p>Questão</p><p>012</p><p>Uma instalação elétrica possui corrente de projeto calculada a ser considerada no dimensionamento dos condutores (IB) igual a 25,2 A.</p><p>Para facilitar o processo de dimensionamento dos condutores e dos dispositivos de proteção a serem utilizados na instalação, um</p><p>engenheiro consultou as tabelas da norma NBR 5410/2004 e anotou dados que relacionam as seções transversais dos condutores com as</p><p>capacidades de condução destes, de acordo com a forma de instalação e as características do circuito sob análise. O engenheiro anotou,</p><p>ainda, os dados das correntes nominais dos disjuntores disponíveis para a instalação. As anotações foram ilustradas nas tabelas a seguir,</p><p>onde Iz é a corrente referente à capacidade máxima de condução dos condutores e IN é a corrente nominal dos disjuntores disponíveis.</p><p>Considerando os dados anotados pelo engenheiro e a corrente de projeto IB calculada para garantir que a instalação respeitará a norma</p><p>NBR 5410/2004 no que se refere à proteção contra sobrecarga, sem sobredimensionar os cabos e os disjuntores, a seção transversal dos</p><p>condutores (em mm2 ) e a corrente nominal do disjuntor (em A) a serem utilizadas serão iguais, respectivamente, a:</p><p>X 10 mm2 e 40 A.</p><p>Pincel Atômico - 01/09/2024 10:45:22 5/7</p><p>6 mm2 e 32 A.</p><p>4 mm2 e 32 A.</p><p>4 mm2 e 25 A</p><p>6 mm2 e 25 A.</p><p>[350083_2105</p><p>]</p><p>Questão</p><p>013</p><p>Quais são as funções dos disjuntores?</p><p>X Proteção contra curto circuito e proteção contra sobrecarga.</p><p>Proteção contra curto circuito.</p><p>Manobra, temporização e energização dos circuitos.</p><p>Elevação da corrente elétrica.</p><p>Manobra, proteção contra curto circuito e proteção contra sobrecarga.</p><p>[350083_1021</p><p>7]</p><p>Questão</p><p>014</p><p>Quando ocorre um curto-circuito em uma instalação elétrica, como na figura, a resistência elétrica total do circuito diminui muito,</p><p>estabelecendo-se nele uma corrente muito elevada.</p><p>O superaquecimento da fiação, devido a esse aumento da corrente elétrica, pode ocasionar incêndios, que seriam evitados instalando-se</p><p>fusíveis e disjuntores que interrompem que interrompem essa corrente, quando a mesma atinge um valor acima do especificado nesses</p><p>dispositivos de proteção.</p><p>Suponha que um chuveiro instalado em uma rede elétrica de 110 V, em uma residência, possua três posições de regulagem da</p><p>temperatura da água. Na posição verão utiliza 2100 W, na posição primavera, 2400 W e na posição inverno, 3200 W.</p><p>Deseja-se que o chuveiro funcione em qualquer uma das três posições de regulagem de temperatura, sem que haja riscos de incêndio.</p><p>Qual deve ser o valor mínimo adequado do disjuntor a ser utilizado?</p><p>40 A</p><p>23 A</p><p>X 30 A</p><p>25 A</p><p>20 A</p><p>[350083_5604</p><p>9]</p><p>Questão</p><p>015</p><p>Com relação à utilização de eletrodutos nas instalações elétricas de baixa tensão, é CORRETO afirmar-se que:</p><p>Não se admite a utilização de eletrodutos metálicos,</p><p>devido ao risco de choque elétrico.</p><p>Para cada condutor, deve-se utilizar um eletroduto exclusivo.</p><p>Admite-se a utilização de condutor nu em eletroduto isolante exclusivo, quando se destina à proteção mecânica de condutores de</p><p>aterramento.</p><p>X A taxa de ocupação do eletroduto não deve ser superior a 40% no caso de um condutor.</p><p>Nos eletrodutos, podem ser instalados condutores de fase e neutro nus ou isolados.</p><p>[350083_5483</p><p>8]</p><p>Questão</p><p>016</p><p>Considere a ligação elétrica dos quadros a seguir.</p><p>Para a instalação elétrica de baixa tensão do quadro parcial de luz e força da figura foram utilizados quatro condutores de cobre, embutidos</p><p>em eletroduto metálico. A seção transversal dos condutores de fase e neutro é 70 mm2. Para a proteção das instalações, a seção</p><p>transversal mínima do condutor de proteção, em mm2, é:</p><p>X 35</p><p>70</p><p>25</p><p>16</p><p>50</p><p>Pincel Atômico - 01/09/2024 10:45:22 6/7</p><p>[350081_5485</p><p>2]</p><p>Questão</p><p>017</p><p>Para a instalação de um aquecedor de piscina com carga resistiva de 9.680 W e tensão de 220 V utilizaram-se condutores de cobre</p><p>embutidos em eletrodutos, a uma distância de 29 m. Se a queda máxima de tensão for 2%, considerando a resistividade do cobre 1/58 (? ×</p><p>mm2/m) então, a área da seção transversal mínima dos condutores, calculada pelo critério de dimensionamento da máxima queda de</p><p>tensão, é, em mm2:</p><p>4,0.</p><p>6,0.</p><p>X 10,0.</p><p>2,5.</p><p>16,0.</p><p>[350081_1683</p><p>96]</p><p>Questão</p><p>018</p><p>A soma das potências nominais dos equipamentos elétricos instalados na unidade consumidora, em condições de entrar em</p><p>funcionamento, expressa em quilowatts, é denominada:</p><p>Chamada oferecida</p><p>Aferição de medidor.</p><p>X Carga instalada.</p><p>Carga desviada.</p><p>Benefício tarifário</p><p>[350081_5269</p><p>4]</p><p>Questão</p><p>019</p><p>Considere o quadro de distribuição elétrica bifásica de uma residência, ilustrado a seguir, com componentes numerados de 1 a 5.</p><p>Assinale a alternativa que nomeia corretamente os componentes numerados</p><p>Q4</p><p>1 – Neutro, 2 – Fase, 3 – Disjuntores bifásicos, 4 – Disjuntores monofásicos, 5 – Disjuntor diferencial residual geral.</p><p>1 – Fase, 2 – Proteção, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores monofásicos, 5 – Disjuntores bifásicos.</p><p>1 – Proteção, 2 – Fase, 3 – Disjuntores monofásicos, 4 – Disjuntor diferencial residual geral, 5 – Disjuntores bifásicos.</p><p>X 1 – Fase, 2 – Neutro, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores bifásicos, 5 – Disjuntores monofásicos.</p><p>[350081_5606</p><p>2]</p><p>Questão</p><p>020</p><p>A tabela a seguir relaciona os diâmetros nominais externos de eletrodutos rígidos de PVC, tipo roscável, com a seção total ocupada pelos</p><p>condutores.</p><p>Um eletroduto rígido de PVC roscável deve ser capaz de conter 4 circuitos monofásicos, de uma mesma instalação, todos com condutores</p><p>isolados com PVC 70°C, sendo dois circuitos com condutores de 6 mm2 (área total de cada cabo 16,6 mm2); um circuito com condutores</p><p>de 4 mm2 (área total de cada cabo 13,2 mm2) e um circuito com condutores de 2,5 mm2 (área total de cada cabo 10,2 mm2). O condutor</p><p>de proteção dos quatro circuitos é de 6 mm2.</p><p>O diâmetro mínimo desse eletroduto deve ser:</p><p>32</p><p>Pincel Atômico - 01/09/2024 10:45:22 7/7</p><p>20</p><p>X 40</p><p>25</p><p>Nenhuma das seções acima atendem aos critérios da NBR no que tange ocupação máxima do eletroduto</p>
