K0059- Analisador de Qualidade da Energia - Classe-S_Mult-K-NG-AQE-02 (REV5 0)

Prévia do material em texto

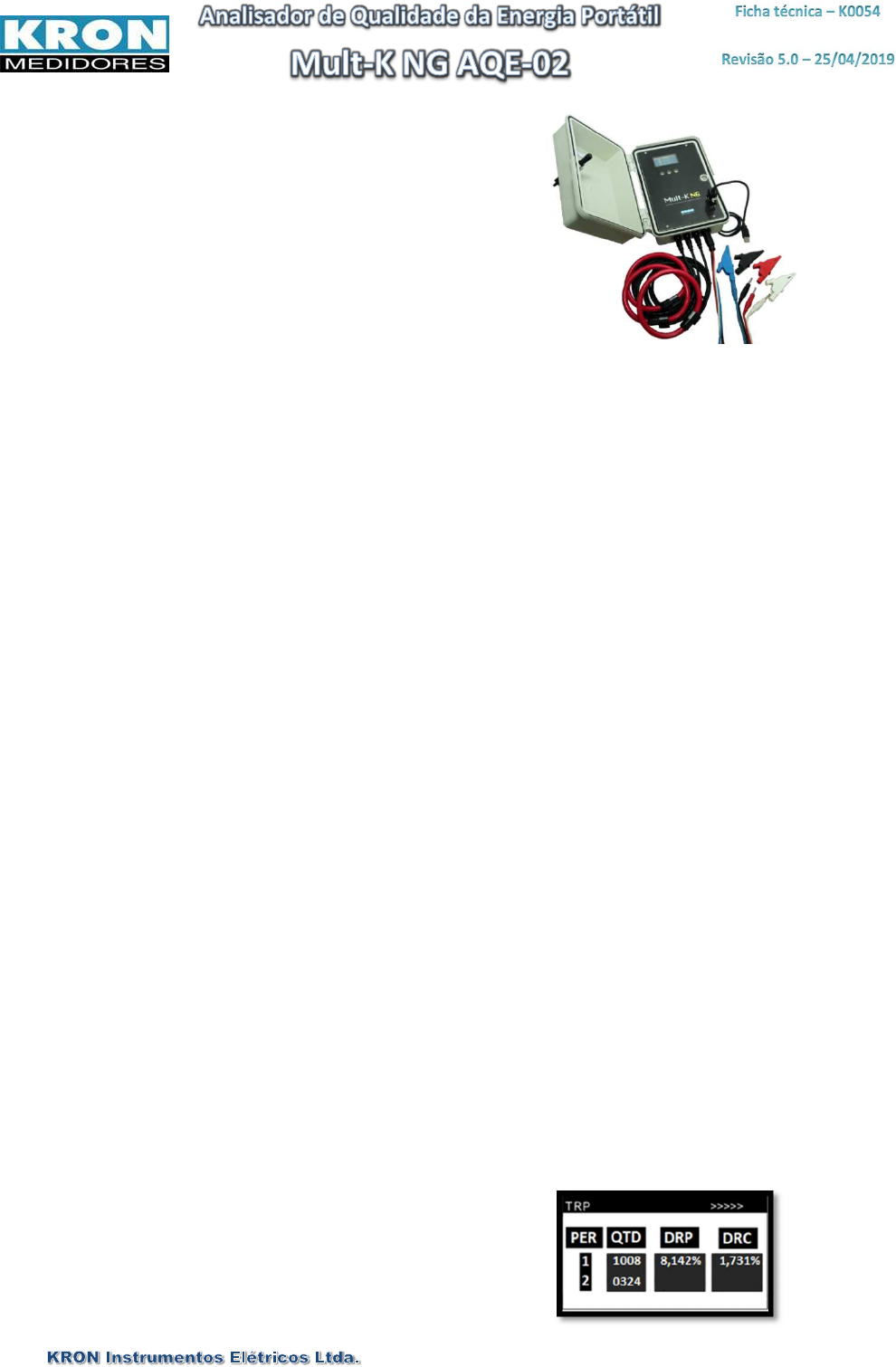

<p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 1/12</p><p>[1] Introdução</p><p>O Analisador de Qualidade da Energia Mult-K NG AQE-02 é um instrumento</p><p>destinado a campanhas de medição, fornecido em invólucro apropriado para</p><p>instalação em poste. As leituras dos parâmetros elétricos e eventos podem ser</p><p>obtidas de forma local ou remota.</p><p>As medições são realizadas conforme normas ABNT NBR IEC 61000-4-30</p><p>Classe S, IEC61000-4-7(harmônicos) e IEC 61000-4-15 (flicker).</p><p>Acompanha sensores de corrente e garras de tensão conectáveis ao</p><p>instrumento.</p><p>Medições e eventos são classificados em conformidade ao PRODIST –</p><p>Módulo 8 – Qualidade da Energia, revisão 10. Abaixo, requisitos descritos</p><p>no documento, atendidos pelo Mult-K NG AQE-02:</p><p>� Tensão em regime permanente (TRP);</p><p>� Variações de tensão de curta duração (VTCDs);</p><p>� Desequilíbrios de tensão;</p><p>� Flutuações de tensão;</p><p>� Harmônicos;</p><p>� Fatores de potência;</p><p>� Variações de frequência;</p><p>Acompanha software RedeMB, que permite configuração, leitura de</p><p>memórias, visualização de medições instantâneas, parâmetros e eventos</p><p>de QEE, de forma rápida e simples. As informações de campanha de</p><p>medição são fornecidas em formato próprio, “.krn”, e podem ser salvas</p><p>nos padrões “.txt”, “.csv” por meio da ferramenta KronAnalyzer.</p><p>Os arquivos de saída, em formato “.txt”, podem ser adequados para que</p><p>sigam os requerimentos e padrões estabelecidos pelos clientes.</p><p>Possui memória de massa para registro dos parâmetros elétricos medidos</p><p>e memória para armazenamento de mais de 1000 eventos de qualidade da</p><p>energia, como:</p><p>� Afundamentos de tensão;</p><p>� Elevações de tensão;</p><p>� Interrupções de Tensão.</p><p>Os arquivos “.xml” são disponibilizados após download do conteúdo da</p><p>memória de agregação (E-33).</p><p>[2] Princípio de funcionamento</p><p>Por meio dos sinais de tensão e corrente do sistema a ser medido, o Mult-</p><p>K NG AQE-02 realiza os cálculos dos parâmetros elétricos conforme a</p><p>normas ABNT NBR IEC 61000-4-30 – Classe S, IEC 61000-4-7(harmônicos)</p><p>e IEC 61000-4-15 (flicker), utilizando um conversor A/D interno de alta</p><p>resolução com 128 amostras por ciclo.</p><p>Realiza cálculo das agregações 10 minutos com estampa de tempo,</p><p>utilizando conceito “Flag” na ocorrência de VTCD’s. Detecção de eventos</p><p>com duração mínima de até 1 ciclo. As agregações compõem os períodos</p><p>de 1008 leituras para TRP.</p><p>[3] Aplicações</p><p>• Campanha de Medição – Prodist Módulo 8;</p><p>• Análise de circuitos e equipamentos elétricos;</p><p>• Levantamento de curva de carga e histórico de um circuito elétrico;</p><p>• Estatísticas e avaliações sobre qualidade da energia;</p><p>• Qualquer aplicação envolvendo medição de parâmetros elétricos.</p><p>[4]Precisão</p><p>• Tensão: 0,5 % (típico 0,2%)</p><p>• Correntes, potências: 1% + 1% dos sensores de corrente</p><p>• Energias: <=1% + 1% dos sensores de corrente</p><p>• Fatores de potência: 0,5% + 1% dos sensores de corrente</p><p>• Frequência: ±0,05 Hz</p><p>• THD de tensão e harmônicos de tensão: ± 5%**</p><p>• THD de corrente e harmônicos de corrente: ± 5%** + 1% dos sensores de</p><p>corrente</p><p>* As precisões se referem ao fundo de escala (Tensão = 288 Vc.a. (F-N), corrente, dependente do sensor escolhido,</p><p>a 25°C).</p><p>** Testes baseados em referências descritas na Tabela 4 - item 4.6.2 da resolução ANEEL Prodist – Módulo 8,</p><p>Revisão 7 e na Tabela 1, item 5.3 da IEC 61000-4-7 – 2002-08.</p><p>[5] Prodist – Módulo 8</p><p>O instrumento atende os requisitos do módulo 8 do PRODIST, revisão 10,</p><p>contemplando:</p><p>� Tensão em regime permanente, com registro de mínimos e máximos</p><p>� Indicadores DRP e DRC;</p><p>� Histograma de tensão;</p><p>� Mínimos e Máximos de frequência;</p><p>� Agregação de correntes, com registro de mínimos e máximos;</p><p>� Agregação de potências ativas, reativas e aparentes, por fase e trifásicas;</p><p>� Agregação de fatores de potência de deslocamento, por fase e trifásico;</p><p>� Flutuação de tensão (Pst);</p><p>� Fator de desequilíbrio de tensão (FD%);</p><p>� Harmônicos de tensão e de corrente (DTT%, DTTp%,DTTi% e DTT3%)</p><p>� Percentil de 95 % – FD%, DTT%, DTTp%,DTTi%,DTT3% e Pst;</p><p>� VTCDs, considerando amplitude e duração. Registros contendo estampa</p><p>de tempo, severidade, duração e fases atingidas.</p><p>Cálculo de fator de impacto;</p><p>� Tabelas de medição.</p><p>OBS: Os valores mínimos e máximos mencionados correspondem a medições de</p><p>12 ciclos, verificadas durante uma TRP.</p><p>A quantidade de leituras válidas e os indicadores DRP e DRC são apresentados</p><p>pela IHM, conforme descrito abaixo:</p><p>Foto ilustrativa</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 2/12</p><p>[6] Características Elétricas</p><p>ALIMENTAÇÃO AUXILIAR</p><p>• Autoalimentado (alimentação obtida do circuito de</p><p>medição): 60-280Vc.a.</p><p>• Consumo interno: <10 VA</p><p>OBS: Sob consulta (Alimentação externa, utilizando fonte universal).</p><p>ENTRADA DE TENSÃO (MEDIÇÃO)</p><p>• Faixa de trabalho: 60 a 280Vc.a.</p><p>• Sobrecarga: 1,5 x Vmáx (1s)</p><p>• Frequência de operação: 42,5 a 69Hz</p><p>• Consumo interno: < 0,5 VA</p><p>ENTRADA DE CORRENTE (MEDIÇÃO)*</p><p>Alicate Faixa de operação</p><p>10A 100mA a 10 Ac.a.</p><p>100 A 1 a 100 A</p><p>200 A 2 a 200 A</p><p>600 A 6 a 600 A</p><p>Flexível Faixa de operação</p><p>1000 A 10 a 1000 A</p><p>2000 A 20 a 2000 A</p><p>3000 A 30 a 3000 A</p><p>* Possibilidade de fornecimento com outros ranges de medição, mediante</p><p>consulta.</p><p>** Este modelo suporta sobrecarga contínua de 20% em relação ao valor</p><p>nominal.</p><p>[7] Características Mecânicas</p><p>• DISPLAY:</p><p>Tipo: LCD azul, com backlight</p><p>Tamanho: 128 x 64 pixels</p><p>• INVÓLUCRO:</p><p>• Material: Resistente a Ultravioleta (UV) e inibidor de</p><p>chamas</p><p>• Grau de proteção: IP-65</p><p>• Peso: 5 kg (incluindo maleta de transporte e sensores de</p><p>corrente)</p><p>• MONTAGEM: Instalação em poste</p><p>• CONEXÕES ELÉTRICAS</p><p>• ISOLAÇÃO: 1,5 kV (entre entradas e saídas) – 2,5 kV (sob</p><p>consulta)</p><p>• MEDIÇÃO DE TENSÃO: Garra jacaré-golfinho com cabos</p><p>removíveis por conector, CAT III</p><p>• MEDIÇÃO DE CORRENTE: Sensores de corrente com cabos</p><p>removíveis por conector, CAT III</p><p>[8] Condições ambientais relevantes</p><p>• Temperatura de operação: -10 a 60ºC</p><p>• Temperatura de armazenamento e transporte: -25 a 60º C</p><p>• Umidade relativa do ar: até 100% (sem condensação)</p><p>• Coeficiente de temperatura: 50ppm / ºC</p><p>[9] Interface de Comunicação</p><p>Padrão</p><p>• Tipo: Conversor USB/RS485, protocolo MODBUS-RTU</p><p>• Velocidade: 9600, 19200, 38400 ou 57600bps (configurável)</p><p>• Formato de dados: 8N1, 8N2, 8E1, 801 (configurável)</p><p>• Endereço: 1 a 247 (configurável)</p><p>• Mapeamento FlexData, com ponto flutuante configurável IEEE 754</p><p>(32bits), formatos de leitura em 16 bits (inteiro sinalizado e não sinalizado)</p><p>e ponto flutuante 24 bits para memória de massa.</p><p>Opcional:</p><p>• Bluetooth: versão 2.0, alcance de 10 metros com obstáculos.</p><p>[10] Softwares aplicáveis</p><p>• Software para leitura e parametrização: RedeMB (gratuito), plataforma</p><p>Windows (XP,7,8 e 10) – RS-485 e Bluetooth</p><p>• Aplicativo Krondroid, disponível para dispositivos móveis com S.O. Android</p><p>a partir da versão 4.0 - Bluetooth</p><p>• Compatível com aplicativos supervisórios, CLPs e concentradores que</p><p>suportam o protocolo MODBUS-RTU.</p><p>[11] Normalizações</p><p>O Mult-K NG AQE-02 atende as seguintes normas:</p><p>• IEC 61000-4-2</p><p>• IEC 61000-4-3</p><p>• IEC 61000-4-4</p><p>• IEC 61000-4-5</p><p>• IEC 61000-4-6</p><p>• IEC 61000-4-8</p><p>• IEC 61000-4-11</p><p>• IEC 61000-4-7</p><p>• IEC 61000-4-15</p><p>• ABNT NBR IEC 61000-4-30 “Classe S”</p><p>• CISPR 11</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 3/12</p><p>[12] Conexões</p><p>Sensor de Tensão – Jacaré-Golfinho com plugue tipo</p><p>banana.</p><p>Sensor de Corrente – Conforme informações do item</p><p>“Dimensionais”.</p><p>Interface de comunicação - O Mult-K NG AQE-02</p><p>acompanha cabo para conexão USB:</p><p>Conexão dos sensores de tensão e corrente - O Mult-K NG</p><p>AQE-02 possui conector dedicado par cada fase de</p><p>corrente e tensão,</p><p>facilitando a instalação e mantendo o</p><p>grau de proteção IP-65.</p><p>[13] Esquemas de Ligação</p><p>Para que seja feita a instalação, deve-se seguir o</p><p>procedimento abaixo:</p><p>Medição de Tensão</p><p>• Conectar os cabos das entradas de tensão na rede elétrica da</p><p>carga a ser medida. É importante que a sequência de fase positiva</p><p>(R-S-T) seja respeitada e que sejam feitas as correspondências</p><p>entre as entradas de tensão e corrente</p><p>Medição de corrente</p><p>• Conectar os sensores de corrente aos bornes do AQE-02,</p><p>respeitando a sequência indicada no medidor.</p><p>• Os sensores de corrente devem ser conectados à rede conforme</p><p>indicação de sentido de corrente, presente no invólucro dos</p><p>mesmos.</p><p>É muito importante observar que cada sensor</p><p>deve ser conectado exclusivamente à entrada</p><p>correspondente, sinalizada pela cor do terminal</p><p>de conexão. Sendo assim, o sensor com a</p><p>marcação Ia não deve ser conectado em Ib ou Ic.</p><p>O processo é análogo para as outras entradas.</p><p>Cada instrumento é fornecido com o seu próprio</p><p>conjunto de sensores de corrente e não há como</p><p>utilizar outro, mesmo que este tenha o mesmo</p><p>valor de corrente nominal.</p><p>NUNCA DESCONECTAR OS SENSORES DE CORRENTE</p><p>E/OU DE TENSÃO DO MEDIDOR ENQUANTO ESTAS</p><p>ESTIVEREM CONECTADOS À CARGA.</p><p>A RETIRADA DAS CONEXÕES NA SITUAÇÃO DESCRITA</p><p>ACIMA ACARRETARÁ DANOS AO MEDIDOR E RISCOS</p><p>DE SEGURANÇA.</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 4/12</p><p>Esquemas de Ligação</p><p>Seguem abaixo os esquemas de ligação que podem ser aplicados ao Mult-K NG AQE-02.</p><p>TL-00: Trifásico Estrel a (3F + N) TL-01: Bifásico (2F+N)</p><p>TL-02: Monofásico (1F+N)</p><p>TL-48: Trifásico Delta (3F)</p><p>TL-49 (3F, com medição de apenas 2 elementos)</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 5/12</p><p>[14] Grandezas medidas</p><p>Com os Mult-K NG AQE-02 é possível fazer a medição de mais de 1000 parâmetros elétricos em sistemas trifásicos</p><p>(estrela ou delta), bifásicos e monofásicos. Todas as medições são TRUE RMS (valor eficaz verdadeiro). A gama de parâmetros</p><p>medidos inclui:</p><p>Grandeza Unidade Tipo de Medição</p><p>D</p><p>is</p><p>p</p><p>la</p><p>y</p><p>R</p><p>S-</p><p>4</p><p>8</p><p>5</p><p>M</p><p>in</p><p>/M</p><p>áx</p><p>In</p><p>st</p><p>an</p><p>tâ</p><p>n</p><p>ea</p><p>s</p><p>Tensão V Tensão fase-fase, fase-neutro e trifásica X X X</p><p>Corrente A Por fase, trifásica e neutro. X X X</p><p>Potência Ativa W Por fase e trifásica X X X</p><p>Potência Reativa VAr Por fase e trifásica X X X</p><p>Potência Aparente VA Por fase e trifásica X X X</p><p>Fator de Potência - Por fase e trifásico (Ind ou Cap) X X X</p><p>Fator de Potência de Deslocamento - Por fase e trifásico (Ind ou Cap) X X</p><p>Frequência 10/12 Ciclos Hz Fase R X X X</p><p>Frequência 10 IEC Hz Fase R X X</p><p>THD - Distorção Harmônica Total % Por fase de tensão e corrente X X X</p><p>Pinst - Por fase X X</p><p>Ângulos entre tensões ° Por fase X X</p><p>Ângulos entre correntes ° Por fase X X</p><p>A</p><p>gr</p><p>eg</p><p>aç</p><p>ão</p><p>d</p><p>e</p><p>1</p><p>0</p><p>m</p><p>in</p><p>u</p><p>to</p><p>s</p><p>Tensão V Tensão fase-fase ou fase-neutro X X</p><p>Corrente A Corrente por fase X</p><p>THD % Tensão fase-fase ou fase-neutro, correntes X X</p><p>THD G e S % Tensão fase-fase ou fase-neutro, correntes X X</p><p>DTT Par %</p><p>THD de ordem par, por fase, de tensão e</p><p>corrente</p><p>X</p><p>DTT Ímpar %</p><p>THD de ordem ímpar, por fase, de tensão e</p><p>corrente</p><p>X</p><p>DTT Trip. %</p><p>THD de ordens múltiplas de 3, por fase, de</p><p>tensão e corrente</p><p>X</p><p>Harmônicas % Até a 40ª ordem, Tensão e Corrente X X</p><p>Desequilíbrio de Tensão % Trifásico X X</p><p>Fator de potência de Deslocamento Por fase e trifásico X</p><p>Potência Ativa W Por fase e trifásico X</p><p>Potência Reativa Var Por fase e trifásico X</p><p>Potência Aparente VA Por fase e trifásico X</p><p>Fl</p><p>ic</p><p>ke</p><p>r Pst - Por fase X X</p><p>Plt - Por fase X X</p><p>A</p><p>cu</p><p>m</p><p>u</p><p>la</p><p>ti</p><p>va</p><p>s</p><p>Energia Ativa Positiva KWh</p><p>Total do circuito que está sendo medido.</p><p>X X</p><p>Energia Ativa Negativa KWh X X</p><p>Energia Reativa Positiva KVArh X X</p><p>Energia Reativa Negativa KVArh X X</p><p>Demanda Atual Ativa KW X X</p><p>Demanda Atual Aparente KVA X X</p><p>Demanda Máxima Ativa KW X X</p><p>Demanda Máxima Aparente KVA X X</p><p>**Algumas grandezas estão disponíveis somente na versão padrão do instrumento.</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 6/12</p><p>[15] Versão E-33: Prodist Módulo 8 , Revisão 10 (Padrão)</p><p>A partir de 2017, o Mult-K NG AQE-02 passou a ser fornecido em versão E-33, que, além de contemplar os requisitos descritos na revisão</p><p>vigente do Prodist – Módulo 8, também incorpora novas funcionalidades para registro de dados em memória de massa, configurações e</p><p>interface. A seguir, detalhamento de operação:</p><p>Tela de Abertura – Indicação de TRPs</p><p>A primeira tela a ser indicada ao alimentar o instrumento apresenta informações sobre o registro das TRPs, contendo a quantidade de</p><p>leituras em regime permanente e os indicadores DRP e DRC para os períodos em andamento/finalizado. Esta tela também mostra a</p><p>indicação “Falta/inv. de fase”, em caso de erro de instalação das entradas de tensão; caso as tensões estejam presentes e em sequência</p><p>positiva (padrão R-S-T), o sinal “>” surgirá progressivamente, mostrando que as agregações estão sendo calculadas.</p><p>O acesso a outras telas do modo principal é feito por meio das teclas “F1”, “F2” e “F3”. Estando em outra tela deste modo, o instrumento</p><p>retornará automaticamente à tela de Indicação de TRPs após 3 minutos.</p><p>Programação dos limites do Prodist pela IHM</p><p>Os limites de tensão adequada e precária do Prodist também podem ser configurados utilizando a interface homem-máquina do</p><p>analisador. Isto facilita a mudança em campo dos valores, já que não há mais a necessidade de comunicação com o instrumento para</p><p>realizar este procedimento.</p><p>Início de Agregações em Hora Cheia</p><p>Os cálculos das agregações, no início de campanha de medição ou após o retorno de funcionamento decorrente de um eventual</p><p>desligamento, são sempre iniciados em hora cheia.</p><p>Programação de Horário para início de uma nova Campanha de Medição</p><p>É possível predefinir, por IHM ou RS-485, uma data para que seja iniciada uma nova campanha de medição.</p><p>Abaixo, exemplo do formato de programação:</p><p>DATA/MÊS/ANO HORA/MINUTO</p><p>14/01/15 16:20</p><p>O campo MINUTO tem passo de 10 unidades, sendo possível programar os valores “00”, “10”,”20”,”30”,”40” ou “50”.</p><p>Esta configuração apaga as informações relacionadas ao Prodist (TRPs, memória de agregação, mínimos e máximos das TRPs e cálculo</p><p>de percentil). É importante citar que todos os eventos (afundamentos, elevações, interrupções) que ocorram no período antes da</p><p>data/horário pré-definidos serão descartados.</p><p>Reinício de Campanha de Medição</p><p>Possibilita o envio de comando de reinício de campanha de medição por meio da IHM ou por RS-485. Esta ação elimina o conteúdo das</p><p>memórias de evento e agregação, bem como as medições do Prodist.</p><p>Assim, é possível, por exemplo, forçar o início um novo período de medições do Prodist em campo, sem a necessidade de comunicação</p><p>com um computador. A nova campanha será iniciada na próxima hora cheia após a execução do comando.</p><p>Armazenamento de Dados Expurgados</p><p>Permite a gravação dos registros de TRPs que foram expurgados durante o processo do cálculo das agregações. A quantidade máxima de</p><p>registros expurgados que pode ser gravada é de 96, tanto para um período finalizado quanto para um período em andamento.</p><p>FLAG de Eventos</p><p>Contém o recurso de geração de Flag de eventos para as agregações. Esta informação indica se a agregação é “Válida” ou “Inválida”, e é</p><p>mostrada em arquivo “.csv” somente quando o expurgo de agregações estiver desabilitado ou na ocorrência de determinados VTCDs</p><p>(como afundamentos ou elevações de longa duração).</p><p>Configuração de Representação de Harmônicos</p><p>Os harmônicos de tensão e corrente podem ser representados em percentual ou em valores absolutos. A configuração é feita por</p><p>comunicação via RS-485.</p><p>Desligamento do Analisador – Registro como evento de Interrupção</p><p>Em caso de uma eventual queda de fornecimento de energia, o instrumento registrará o período em que permanecer desligado como um</p><p>evento de interrupção. No que se refere a expurgos, este registro segue as considerações presentes na revisão vigente do módulo 8 do</p><p>Prodist.</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 7/12</p><p>Memória de Agregação</p><p>A memória de agregação realiza o registro dos parâmetros elétricos, seguindo intervalos de agregação de 10 minutos.</p><p>Para este tipo de memória, o processo de gravação das grandezas elétricas está vinculado à campanha de medição, ou seja, a cada leitura</p><p>de TRP do Prodist é gravado um novo conjunto de dados. A data inicial do período de medição pode ser definida pelo usuário.</p><p>Os valores agregados seguem as determinações especificadas no módulo 8 do Prodist, revisão 10, e são a base para geração dos arquivos</p><p>“.xml” (PQV e PQI).</p><p>• Tipo: memória não-volátil (retentiva) Capacidade: 2MB</p><p>• Intervalo de agregação: 10 minutos</p><p>• Modo de armazenamento: Circular - Ao esgotar a capacidade da memória, os dados mais antigos são apagados para escrita</p><p>dos mais novos (FIFO).</p><p>• Autonomia: Quatro períodos de 1008 leituras (TRP), conforme Prodist Módulo 8.</p><p>------ Grandezas Agregadas.</p><p>------ Menores Valores e Maiores valores de 12 ciclos, verificados dentro de um intervalo de TRP</p><p>------ Flicker ------ Quantidade de eventos</p><p>Operação do Display</p><p>O Display do Mult-K NG AQE-02 opera nos modos Normal e Econômico. Ao ser utilizado no modo normal, o display tem seu contraste</p><p>diminuído automaticamente após 30 minutos de inatividade.</p><p>Já no modo econômico, após o intervalo citado acima, o display é apagado por completo; para que o instrumento saia desta situação, é</p><p>necessário acionar uma das teclas. O padrão de contraste do analisador é 30%. Esta configuração pode ser alterada por IHM ou RS-485.</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 8/12</p><p>[16] Versão E-31 – Memória particionada</p><p>Nesta metodologia, o intervalo de armazenamento e a quantidade de grandezas registradas são configuráveis. Possui modo de operação</p><p>específico, que permite divisão da memória em até 10 áreas distintas. A seguir, características gerais:</p><p>• Prodist: Atende os requisitos do Prodist até a revisão 7.</p><p>• Tipo: memória não-volátil (retentiva)</p><p>• Modos de armazenamento:</p><p>Circular - Ao esgotar a capacidade da memória, os dados mais antigos são apagados para escrita dos mais novos,</p><p>setorialmente.</p><p>Linear - Ao esgotar a capacidade da memória, os dados param de ser armazenados. O modo de gravação em áreas opera</p><p>exclusivamente nesta configuração.</p><p>• Quantidade de Grandezas: até 10 grandezas</p><p>• Intervalo entre gravações: de 1 minuto a 60 minutos.</p><p>• Configurações de registro de valores:</p><p>� Registro de valores instantâneos (o instrumento grava o valor de medição correspondente do instante de</p><p>fechamento do intervalo de armazenamento).</p><p>� Registro de valores médios (média das grandezas durante o intervalo de armazenamento).</p><p>OBSERVAÇÕES:</p><p>� Valores mínimos e máximos são registrados para cada intervalo de armazenamento, independente da configuração estabelecida</p><p>(valores médios ou instantâneos).</p><p>� Esta versão apresenta cálculos de 150/180 ciclos e de 2 horas para os parâmetros agregados.</p><p>Modo áreas habilitadas</p><p>Nesta programação, é possível dividir o conteúdo de gravação em até 10 áreas distintas. Para iniciar a gravação ou parar uma área, é</p><p>necessário enviar comandos ao analisador, manualmente (IHM) ou por software. A gravação é realizada de modo linear, com autonomia</p><p>de aproximadamente 7 dias para cada área na condição mais crítica (10 grandezas � 1 minuto).</p><p>Modo áreas desabilitadas</p><p>Neste modo os dados são gravados em uma única área. Existem três métodos de gravação, sendo:</p><p>• Instantâneo - A gravação é iniciada automaticamente a partir da próxima hora cheia de acordo com o intervalo de</p><p>armazenamento escolhido.</p><p>• Data/hora - Operação semelhante ao método anterior, porém o usuário pode determinar horário de início da gravação.</p><p>• Manual - Neste caso, é preciso que o usuário envie comandos manualmente (IHM ou software) para início e fim de gravação.</p><p>OBSERVAÇÃO</p><p>Para aplicações que requeiram atendimento integral ao Prodist, em sua revisão atual, utilize instrumento padrão, munido de</p><p>Memória de Agregação (E-33).</p><p>[17] Memória de Eventos</p><p>O Mult-K NG AQE-02 é capaz de identificar e registrar variações de tensão com duração mínima de até 1 ciclo. Para isto, é necessário</p><p>configurar o valor da tensão nominal, limites para evento e tipo de referência (fixa ou deslizante). São identificados eventos dos tipos</p><p>afundamento, elevação e interrupções (trifásica e por fase). Cada registro contém estampa de tempo, duração, magnitude e fases</p><p>atingidas. O armazenamento é executado na presença do evento.</p><p>Estas informações são utilizadas para análise das TRPs e no cálculo de fator de impacto.</p><p>A memória de eventos opera de modo circular ou</p><p>linear, e seu funcionamento é totalmente</p><p>independente da operação de memória de massa.</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 9/12</p><p>Abaixo, quantidades máximas de registros, por tipo de evento:</p><p>Evento Quantidade</p><p>Afundamento 454</p><p>Elevação 454</p><p>Interrupção Trifásica 194</p><p>Interrupções por fase 194, para cada uma das fases</p><p>Os eventos armazenados atuam como ferramentas para a geração de arquivo “.xml” correspondente (PQE).</p><p>Para o cálculo de fator de impacto, observam-se informações de 30 dias de medição, sendo apenas necessário ter os registros na</p><p>memória.</p><p>[18] Softwares</p><p>RedeMB</p><p>As medições e cálculos realizados pelo Mult-K NG AQE-02 estão disponíveis para consulta localmente – IHM – ou por comunicação serial.</p><p>O software REDEMB, ferramenta gratuita de leitura e configuração, é uma opção para obtenção destes dados, podendo utilizar a saída</p><p>RS-485. A seguir, informações disponibilizadas pela aplicação.</p><p>PRODIST</p><p>O módulo 8 do PRODIST tem a finalidade de estabelecer os procedimentos relativos à qualidade da energia elétrica para o setor elétrico,</p><p>estabelecidos pela ANEEL (Agência Nacional de Energia Elétrica).</p><p>A linha Mult-K NG atende os requisitos contidos no Módulo 8 do PRODIST. Utilizando o software RedeMB, é possível definir os limites de</p><p>tensão de regime permanente e critérios de expurgo para a aplicação, seguindo as recomendações estabelecidas pela resolução vigente.</p><p>A partir disto, pode-se verificar as informações de Tensão em Regime Permanente (TRP), Histograma de Tensão, Indicadores DRP e DRC,</p><p>classificação dos VTCDs como Momentâneo, Temporário e Longa duração do sistema medido, percentis de 95% para desequilíbrio de</p><p>tensão, harmônicos e pst (flicker).</p><p>Os períodos de 1008 leituras são salvos em arquivo de formato próprio, extensão “.krn”. Neste, são incluídos os valores médios</p><p>(agregações de 10 minutos), mínimos e máximos (o menor e o maior valor RMS medido em cada intervalo de 10 minutos). Abaixo, modelo</p><p>de relatório disponibilizado para TRP:</p><p>KRON ANALYZER</p><p>A partir da versão 6.75, o software RedeMB incorporou a geração de arquivos em formato exclusivo (.krn) para campanha de medição.</p><p>Estes arquivos podem ser abertos de arquivos de modo off-line utilizando o software Kron Analyzer. A aplicação possibilita geração de</p><p>arquivos “.csv”,”.txt”.</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 10/12</p><p>KRONDROID</p><p>Aplicativo disponível para dispositivos móveis com sistema operacional Android, a partir da versão 4.0, que utiliza conexão por</p><p>Bluetooth para comunicação com o Mult-K NG AQE-02.</p><p>O Krondroid apresenta funções como verificação das</p><p>medições em tempo real, download dos registros armazenados em memória</p><p>(Prodist, eventos, memória de massa), geração de gráficos de uma grandeza específica, verificação de conteúdo harmônico,</p><p>diagrama fasorial, dentre outros recursos.</p><p>GPRS</p><p>As leituras de medições e registros de eventos podem ser realizadas por GPRS*, cuja interface é provida por modem integrado. O</p><p>protocolo de comunicação utilizado é o Modbus-RTU. Abaixo, exemplo de aplicação:</p><p>* Opcional, itemsob consulta, mediante contato prévio com suporte técnico.</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 11/12</p><p>[19] Dimensionais</p><p>OBS: Dimensões em milímetros</p><p>Mult-K NG AQE</p><p>Vista Lateral Vista Frontal</p><p>Sensores de Corrente - Tipo Alicate</p><p>OBS: O diâmetro interno e o espaço de abertura dos alicates têm as mesmas dimensões.</p><p>* Definir em pedido a opção de corrente.</p><p>É possível o fornecimento do instrumento com 1 das opções de sensor flexível e 1 das opções de alicate amperimétrico;</p><p>favor consultar o suporte caso haja interesse nesta opção.</p><p>Sensores flexíveis também disponíveis em diâmetro d e 190 mm, item sob consulta.</p><p>Fone: (11) 5525-2000</p><p>Site: http://www.kron.com.br - Email: suporte@kron.com.br 12/12</p><p>[20] Especificação por código</p><p>A codificação do produto permite a correta especificação em</p><p>projeto, garantindo que o material comprado seja exatamente o</p><p>necessário para a aplicação. A identificação é feita por meio de uma</p><p>sequência alfanumérica de 13 caracteres:</p><p>Z Fixo</p><p>1 Fixo</p><p>1 Fixo</p><p>N Fixo</p><p>P Fixo</p><p>1</p><p>Grau de proteção:</p><p>1: (IP-65)</p><p>_</p><p>Entrada de corrente:</p><p>11: Flexível de 1000 A, Ø = 190 mm</p><p>12: Flexível de 2000 A, Ø = 190 mm</p><p>13: Flexível de 3000 A, Ø = 190 mm</p><p>52: Alicate de 10Ac.a.</p><p>56: Alicate de 100Ac.a. + Flexível de 1000Ac.a., Ø = 305mm</p><p>59: Alicate de 10 Ac.a. + Flexível de 1000Ac.a., Ø = 120mm</p><p>5E: Alicate amperimétrico de 100 Ac.a.</p><p>5F: Alicate amperimétrico de 200 Ac.a.</p><p>5G: Alicate amperimétrico de 600 Ac.a.</p><p>5H: Flexível de 1000 Ac.a., Ø = 120mm</p><p>5I: Flexível de 2000 Ac.a., Ø = 120 mm</p><p>5J: Flexível de 3000 Ac.a., Ø = 120 mm</p><p>5L: Alicate de 100Ac.a. + Flexível de 2000Ac.a., Ø = 120mm</p><p>5P: Flexível de 1000Ac.a., Ø = 305 mm</p><p>5Q: Flexível de 2000Ac.a., Ø = 305 mm</p><p>5S: Flexível de 3000Ac.a., Ø = 305 mm</p><p>5Z: Alicate de 100Ac.a. + Flexível de 3000Ac.a., Ø = 305mm</p><p>_</p><p>Opcionais:</p><p>3: Memória de massa particionada **</p><p>5: Memória de agregação</p><p>_</p><p>Interface de Comunicação:</p><p>1: Conexão via cabo USB (acompanha o produto)</p><p>3: USB + Bluetooth</p><p>4: USB + GPRS*</p><p>5: USB + Conversor RS-485 – Ethernet*</p><p>_</p><p>Alimentação auxiliar: - 60-280Vc.a.</p><p>1: Autoalimentado - VA/N ou VA/VC</p><p>_</p><p>Terminação:</p><p>0: Padrão</p><p>0</p><p>Protocolo:</p><p>0: MODBUS-RTU</p><p>Observações relativas à codificação:</p><p>Os itens assinalados em negrito indicam a opção padrão,</p><p>que possui maior disponibilidade de estoque;</p><p>*</p><p>Disponível sob consulta. Favor averiguar viabilidade com</p><p>suporte técnico.</p><p>** Este modelo apresenta memória de massa com</p><p>possibilidade de divisão em áreas. Atende os requisitos do</p><p>Prodist até a Revisão 7. Para maiores informações, consulte</p><p>suporte técnico.</p><p>OBS: Para aplicações que requeiram atendimento integral ao</p><p>Prodist, em sua revisão atual, utilize instrumento padrão,</p><p>munido de Memória de Agregação.</p><p>As informações contidas nesta ficha técnica estão sujeitas à alteração</p><p>sem aviso prévio.</p><p>Para correta utilização do produto, deve ser consultado o Manual do</p><p>Usuário antes de sua instalação ou operação.</p><p>Alguns itens apresentados podem ser opcionais, sendo necessária a</p><p>correta especificação do produto por meio do código</p>
