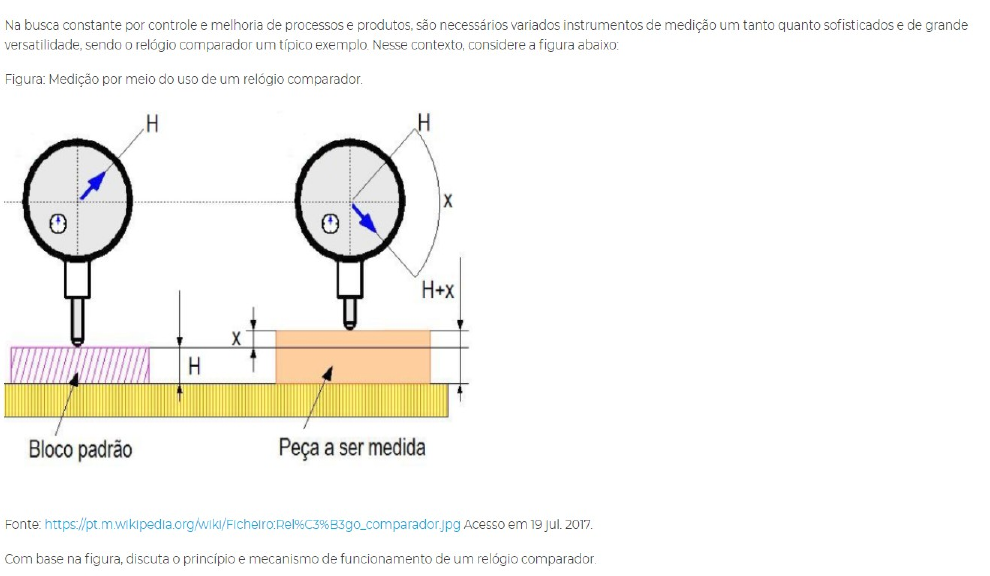

<p>Princípio de funcionamento do relógio comparador</p><p>O relógio comparador é um instrumento de medição por comparação, como o próprio nome diz, podendo ser analógico ou digital. A técnica de medição por comparação consiste em determinar a diferença da grandeza a qual se quer medir e um padrão de dimensão pré-determinado (na imagem, representado pelo bloco padrão. Portanto, se trata de uma técnica de medição indireta.</p><p>O princípio de funcionamento consiste em um mecanismo que transforma o deslocamento de uma ponta de contato (o x da figura) em um movimento axial, que é transmitido ao mostrador, onde pode ser realizada a leitura da dimensão. A ponta de contato, quando deslocada, move um sistema de engrenagens que amplifica mecanicamente a grandeza medida, acionando um ponteiro indicador no mostrador. Quando o ponteiro se move em sentido horário, a diferença em relação ao bloco padrão, é positivo. Se o ponteiro girar em sentido anti-horário, a diferença será negativa, ou seja, a peça apresenta menor dimensão que a estabelecida.</p><p>O relógio comparador é muito utilizado para averiguar deslocamentos que dificilmente seriam vistos a olho nu. Isto se deve ao mecanismo de amplificação mencionado anteriormente, que torna uma volta completa do ponteiro correspondente a um deslocamento de 1 mm da ponta de contato. Na amplificação por engrenagens, as diferenças de grandeza que acionam o ponto de contato são amplificadas mecanicamente. A ponta de contato move o fuso que possui uma cremalheira, que aciona um trem de engrenagens que, por sua vez, aciona um ponteiro indicador no mostrador. Além deste método, existem relógios comparadores que utilizam o método de amplificação por alavanca.</p><p>image1.png</p>
