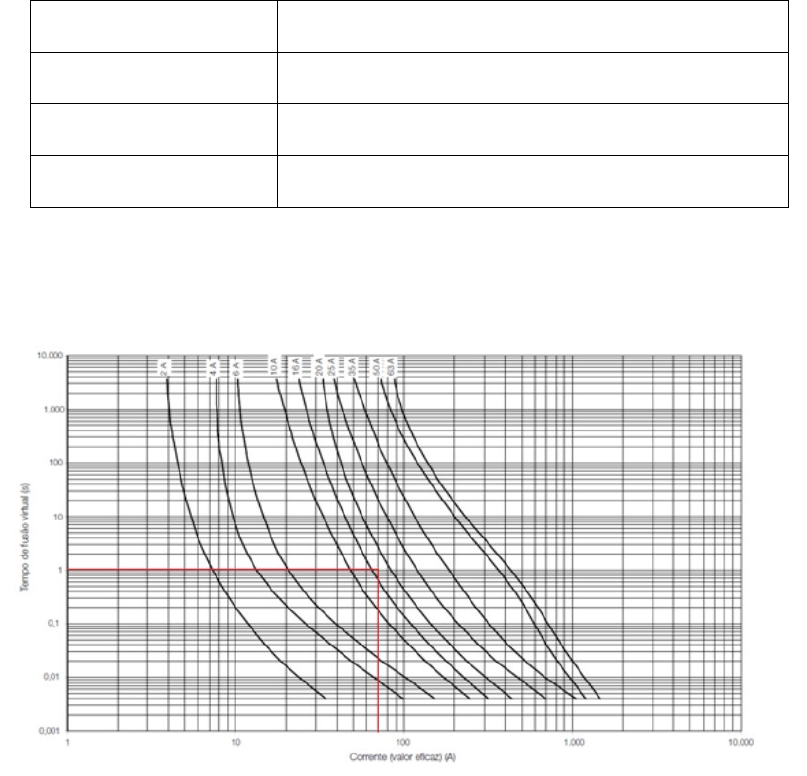

<p>EXERCÍCIOS</p><p>Tendo como base os exemplos resolvidos, realize o dimensionamento dispositivos de acionamento e proteção para as seguintes partidas de motores elétricos de indução de acordo com o tipo de acionamento.</p><p>1. Especificar os componentes de uma chave de partida direta, para um motor trifásico de 4 CV, 4 polos, ligado a uma rede de 220 V, 60 Hz, com rendimento de 83% e fator de potência a plana carga de 0,81, sabendo que a tensão de comando é de 24 Vcc, e que a corrente de partida permanece durante 1 s, com uma relação IP/IN igual a 5,9. Utilize fusíveis do tipo diametral. Considere a Figura 1 como sendo os circuitos de força e comando</p><p>Modelo</p><p>Fusíveis</p><p>FDW-20S</p><p>Contator K1</p><p>CWM11-10-30C34</p><p>Relé de sobrecarga</p><p>RW27-1D3-U015</p><p>Corrente nominal do fusível escolhido: 20 A</p><p>Fusível tipo D modelo FDW-20S</p><p>Contator categoria AC-3, com corrente nominal de 12 A e 1 contato normalmente aberto, e tensão de alimentação de 24 Vcc</p><p>Contator modelo CWM12-01-30C34</p><p>Relé de sobrecarga com um contato normalmente fechado, com montagem direta sobre o contator modelo CWM12, e com a corrente de 11,64 A mais próximo do centro da faixa de ajuste, e cujo fusível máximo seja maior que 20 A.</p><p>Relé de sobrecarga modelo RW27-1D3-U015</p><p>2. Especificar os componentes de uma chave de partida direta com reversão no sentido de rotação, para um motor trifásico de 7,5 CV, 4 polos, ligado a uma rede de 220 V, 60 Hz, com rendimento de 85% e fator de potência a plana carga de 0,84, sabendo que a tensão de comando é de 24 Vcc, e que a corrente de partida permanece durante 2 s, com uma relação IP/IN igual a 6. Utilize fusíveis do tipo diametral. Considere a Figura 2 como sendo os circuitos de força e comando</p><p>Modelo</p><p>Fusíveis</p><p>FDW-35S</p><p>Contator K1</p><p>CWM25-11-30C34</p><p>Contator K2</p><p>CWM25-11-30C34</p><p>Relé de sobrecarga</p><p>RW27-1D3-U023</p><p>Corrente nominal do fusível escolhido: 35 A Fusível tipo D modelo FDW-35S</p><p>Contatores categoria AC-3, com corrente nominal de 25 A e 1 contato normalmente aberto e 1 contato normalmente fechado, com tensão de alimentação de 24 Vcc</p><p>Contatores modelo CWM25-11-30C34</p><p>Relé de sobrecarga com um contato normalmente fechado, com montagem direta sobre o contator modelo CWM25, e com a corrente de 20,54 A mais próximo do centro da faixa de ajuste, e cujo fusível máximo seja maior que 35 A.</p><p>Relé de sobrecarga modelo RW27-1D3-U023</p><p>3. Especificar os componentes de uma chave de partida estrela-triângulo para um motor trifásico de 25 CV, 4 polos, 220/380 V, 60 Hz, com rendimento de 92% e fator de potência de 0,85 quando opera a plana carga, sabendo que a tensão de comando é de 24 Vcc, e que a corrente de partida permanece durante 1 s, com uma relação IP/IN igual a 7,5. Utilize fusíveis do tipo NH. Considere as Figuras 3 e 4 como sendo os circuitos de força e comando.</p><p>Modelo</p><p>Fusíveis</p><p>FNH00-80U</p><p>Contator K1</p><p>CWM40-22-30C-34</p><p>Contator K3</p><p>CWM40-11-30C34</p><p>Contator K4</p><p>CWM25-01-30C34</p><p>Relé de sobrecarga</p><p>RW67-1D3-U050</p><p>Relé temporizador</p><p>RTW-ET02-U030S-E26</p><p>Corrente nominal do fusível escolhido: 80 A</p><p>Fusível tipo NH modelo FNH000-80U, ou FNH00-80U, ou FNH1-80U</p><p>Contator K1: categoria AC-3, com corrente nominal de 40 A e 2 contatos normalmente aberto, com tensão de alimentação de 24 Vcc</p><p>Contator K3: categoria AC-3, com corrente nominal de 40 A e 1 contato normalmente fechado, com tensão de alimentação de 24 Vcc</p><p>Contator K4: categoria AC-3, com corrente nominal de 25 A e 1 contato normalmente fechado, com tensão de alimentação de 24 Vcc</p><p>Modelos:</p><p>Contator K1: modelo CWM40-22-30C34 Contator K3: modelo CWM40-11-30C34 Contator K4: modelo CWM25-01-30C34</p><p>Relé de sobrecarga com um contato normalmente fechado, com montagem direta sobre o contator modelo CWM40, e com a corrente de 36,29 A mais próximo do centro da faixa de ajuste, e cujo fusível máximo seja maior que 80 A.</p><p>Relé de sobrecarga modelo RW67-1D3-U050</p><p>O relé temporizador RTW-ET02-U030S-E26, possui um ajuste de tempo entre 3 e 30 segundos para fazer a conversão da ligação de estrela para triângulo.</p><p>4. Especificar os componentes de uma chave de partida estrela-triângulo com reversão no sentido de rotação para um motor trifásico de 50 CV, 4 polos, 380/660 V, 60 Hz, com rendimento de 92% e fator de potência de 0,85 quando opera a plana carga, sabendo que a tensão de comando é de 24 Vcc, e que a corrente de partida permanece durante 1 s, com uma relação IP/IN igual a 6,6. Utilize fusíveis do tipo NH. Considere as Figuras 5 e 6 como sendo os circuitos de força e comando.</p><p>Modelo</p><p>Fusíveis</p><p>FNH1-100U</p><p>Contator K1</p><p>CWM50-22-30C34</p><p>Contator K2</p><p>CWM50-22-30C34</p><p>Contator K3</p><p>CWM50-11-30C34</p><p>Contator K4</p><p>CWM25-01-30C34</p><p>Relé de sobrecarga</p><p>RW67-2D3-U050</p><p>Relé temporizador</p><p>RTW-ET02-U030S-E26</p><p>Corrente nominal do fusível escolhido: 100 A</p><p>Fusível tipo NH modelo FNH00-100U, ou FNH1-100U</p><p>Contatores K1 e K2: categoria AC-3, com corrente nominal de 50 A e 2 contatos normalmente aberto e 1 contato normalmente fechado, com tensão de alimentação de 24 Vcc</p><p>Contator K3: categoria AC-3, com corrente nominal de 50 A e 1 contato normalmente fechado, com tensão de alimentação de 24 Vcc</p><p>Contator K4: categoria AC-3, com corrente nominal de 25 A e 1 contato normalmente fechado, com tensão de alimentação de 24 Vcc</p><p>Modelos:</p><p>Contator K1: modelo CWM50-22-30C34 Contator K2: modelo CWM50-22-30C34 Contator K3: modelo CWM50-11-30C34 Contator K4: modelo CWM25-01-30C34</p><p>Relé de sobrecarga com um contato normalmente fechado, com montagem direta sobre o contator modelo CWM50, e com a corrente de 42,02 A mais próximo do centro da faixa de ajuste, e cujo fusível máximo seja maior que 100 A.</p><p>Relé de sobrecarga modelo RW67-2D3-U050</p><p>O relé temporizador RTW-ET02-U030S-E26, possui um ajuste de tempo entre 3 e 30 segundos para fazer a conversão da ligação de estrela para triângulo.</p><p>5. Especificar os componentes de uma chave de partida compensadora para um motor trifásico de 40 CV, 4 polos, 380 V, 60 Hz, com rendimento de 92% e fator de potência de 0,83 quando opera a plana carga, sabendo que a tensão de comando é de 24 Vcc, e que a corrente de partida permanece durante 2 s, com uma relação IP/IN igual a 7,0. Utilize fusíveis do tipo NH. Considere que na partida o motor está ligado no tap de 50% da tensão nominal do autotransformador, e que ele fica energizados durante 15 s. Considere as Figuras 7 e 8 como sendo os circuitos de força e comando.</p><p>Modelo</p><p>Fusíveis</p><p>FNH00-80U</p><p>Contator K1</p><p>CWM65-22-30C34</p><p>Contator K2</p><p>CWM18-22-30C34</p><p>Contator K3</p><p>CWM18-11-30C34</p><p>Relé de sobrecarga</p><p>RW67-2D3-U063</p><p>Relé temporizador</p><p>RTW-RE01-U030S-E26</p><p>Corrente nominal do fusível escolhido: 80 A</p><p>Fusível tipo NH modelo FNH000-80U, ou FNH00-80U, ou FNH1-80U</p><p>Contatores K1: categoria AC-3, com corrente nominal de 65 A e 1 contato normalmente aberto e 2 contatos normalmente fechado, com tensão de alimentação de 24 Vcc</p><p>Contator K2: categoria AC-3, com corrente nominal de 18 A e 2 contatos normalmente aberto, com tensão de alimentação de 24 Vcc</p><p>Contator K4: categoria AC-3, com corrente nominal de 18 A e 1 contato normalmente aberto e 1 contato normalmente fechado, com tensão de alimentação de 24 Vcc</p><p>Modelos:</p><p>Contator K1: modelo CWM65-22-30C34 Contator K2: modelo CWM18-22-30C34 Contator K3: modelo CWM18-11-30C34</p><p>Relé de sobrecarga com um contato normalmente fechado, com montagem direta sobre o contator modelo CWM65, e com a corrente de 59,37 A mais próximo do centro da faixa de ajuste, e cujo fusível máximo seja maior que 80 A.</p><p>Relé de sobrecarga modelo RW67-2D3-U063</p><p>Considerando que o transformador deve ficar energizado por 15 s durante o acionamento, o relé temporizador de retardo na energização RTW-RE01- U030S-E26, possui um ajuste de tempo entre 3 e 30 segundos e acionamento em 24 Vcc. Dentre as opções disponíveis, este é o modelo cujo tempo de ajuste se encontra o mais próximo do centro da escala.</p><p>image6.jpeg</p><p>image1.jpeg</p><p>image2.jpeg</p><p>image3.jpeg</p><p>image4.jpeg</p><p>image5.jpeg</p>
